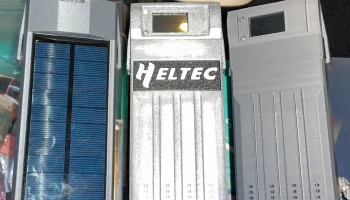

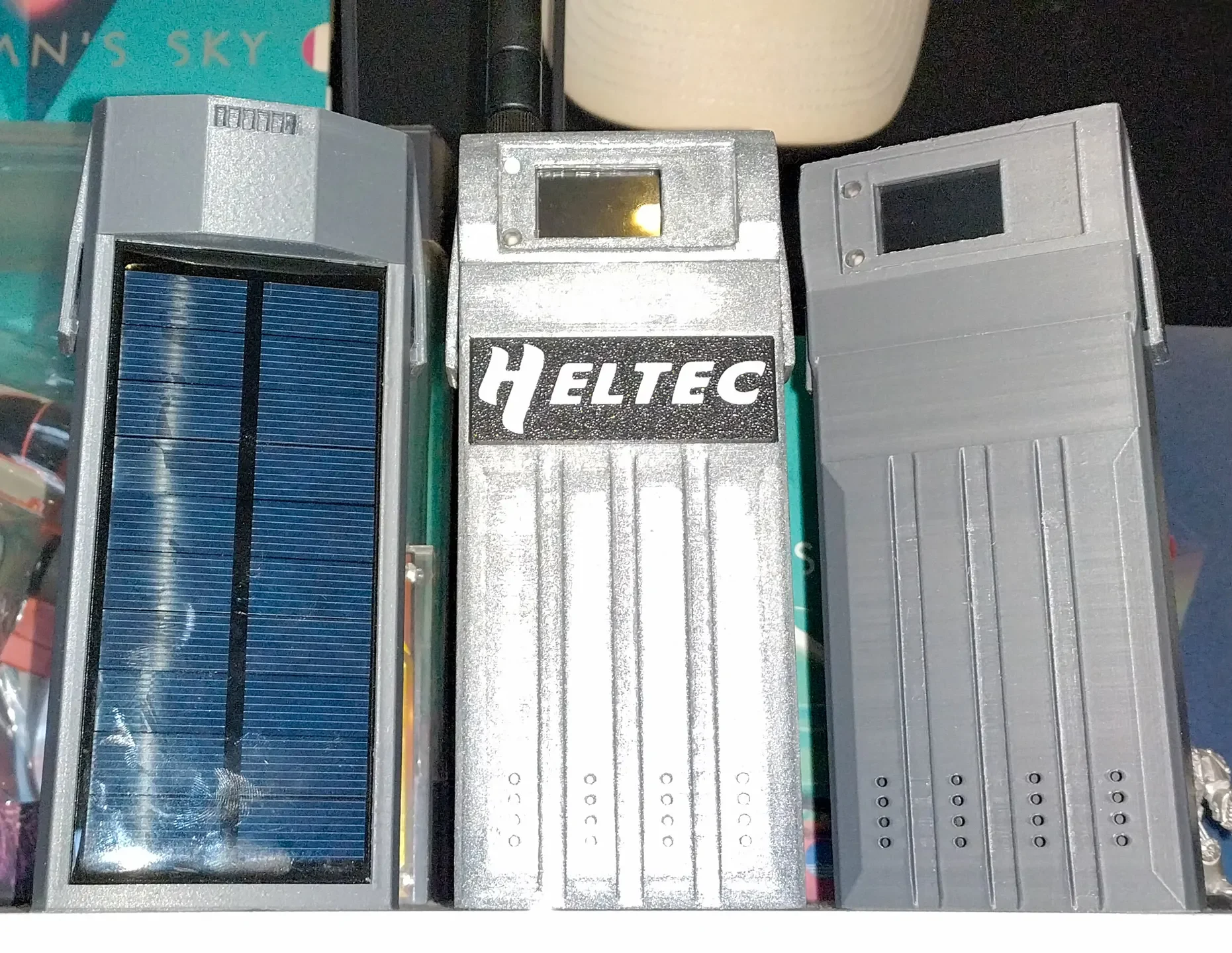

Корпус Heltec T114 с солнечным и воздушным охлаждением и ..

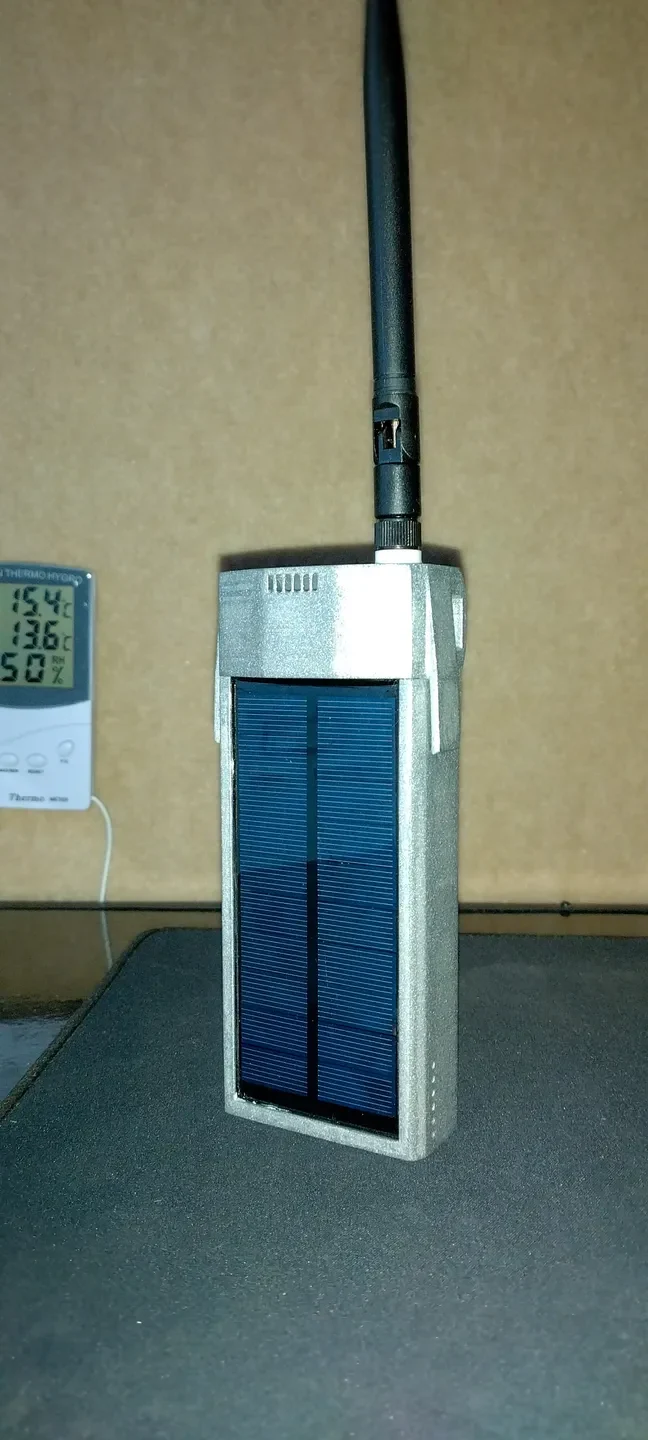

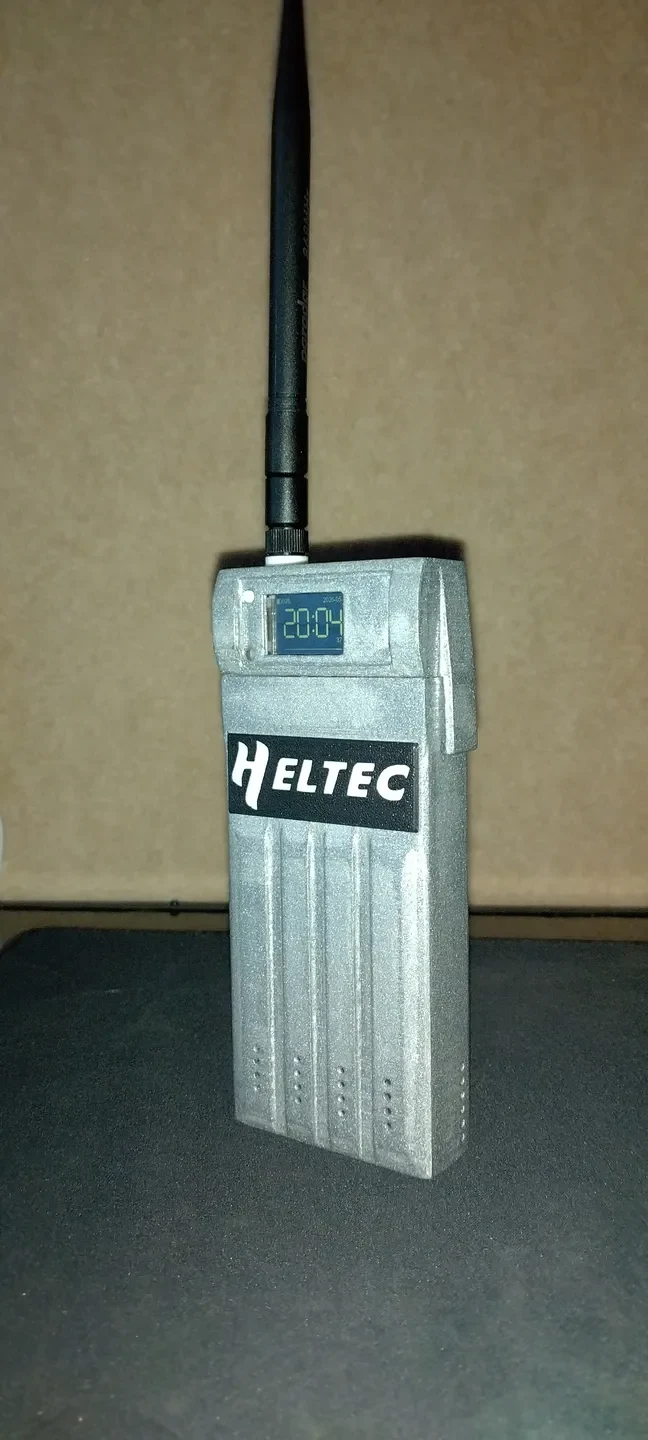

Heltec T114 на солнечной энергии, с активным воздушным охлаждением и аккумулятором емкостью 10 000 мАч. Вентилятор включается автоматически, когда корпус нагревается до 40℃, и выключается, когда остынет. Назван «Бессмертным», потому что на одной полной зарядке он может работать месяцами. В этом чехле также можно разместить GPS-модуль L76K. Никаких винтов или болтов не требуется. Печать из светлого PETG (темные цвета поглощают тепло, нить PLA рвется на боковых зажимах, удерживающих корпус вместе).

Эта сборка не связана и не одобрена Heltec. Это мой собственный дизайн, а логотип — всего лишь украшение.

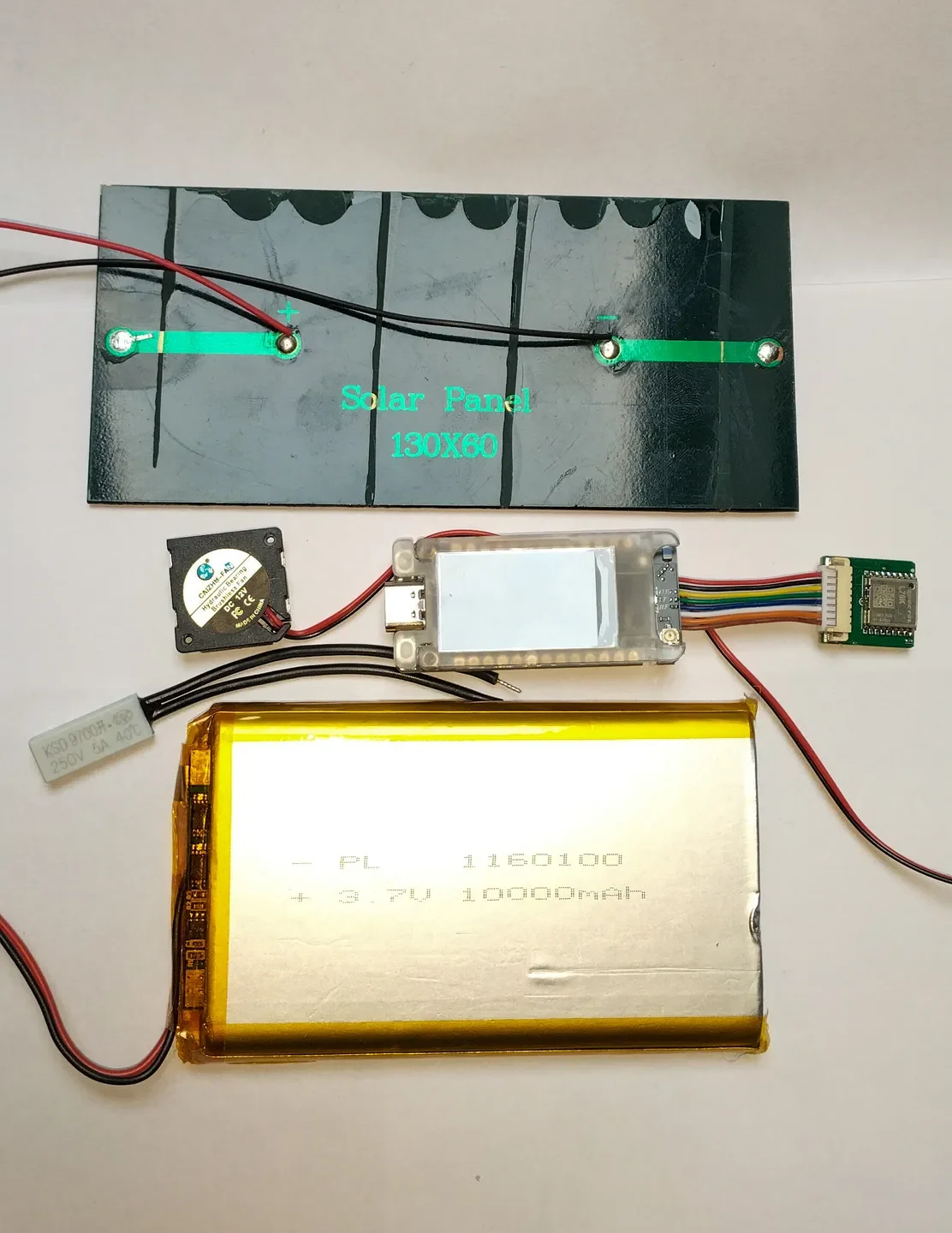

Список запчастей для полной сборки:

Хелтек Т114

Литий-полимерная батарея емкостью 10 000 мАч, 3,7 В.

Солнечная панель 130 x 60 мм (указан как 5 В, 200 мА)

KSD9700 Термостат, нормально открытый температурный переключатель 40 ℃, 5 А (другие переключатели должны работать. Возможно, вам понадобится переключатель, который работает при более высоких температурах)

Caizhu CZ 2006g Вентилятор 20 x 20 x 6 мм (эти вентиляторы относятся к типу «нагнетателей», поэтому вытяжка воздуха направлена в сторону)

GPS-модуль L76K (опция)

Вероятно, переходной кабель Micro JST 1.25SH Female на JST-PH 2.0 Male для подключения аккумулятора. ПРОВЕРЬТЕ ПОЛЯРНОСТЬ ПЕРЕД ПОДКЛЮЧЕНИЕМ Т114! Иногда эти разъемы или аккумуляторы неправильно подключены к Heltec, проверьте их мультиметром. Возможно, вам придется вытащить кабельные зажимы из пластиковых разъемов и поменять их местами. Отпечаток на плате T114 рядом с разъемами JST показывает, какая сторона + и -.

Система охлаждения:

Вентилятор подключается к термостату, термостат подключается к аккумулятору. Эта система охлаждения потребляет очень мало энергии, поэтому батарея будет заряжаться от солнечной энергии, пока работает вентилятор. Заднее вытяжное отверстие изогнуто, чтобы предотвратить противодавление, поэтому вентилятор работает очень тихо. В нижней части корпуса имеются вентиляционные отверстия для всасывания прохладного воздуха за солнечной панелью и вокруг аккумулятора.

Сборка печатных деталей:

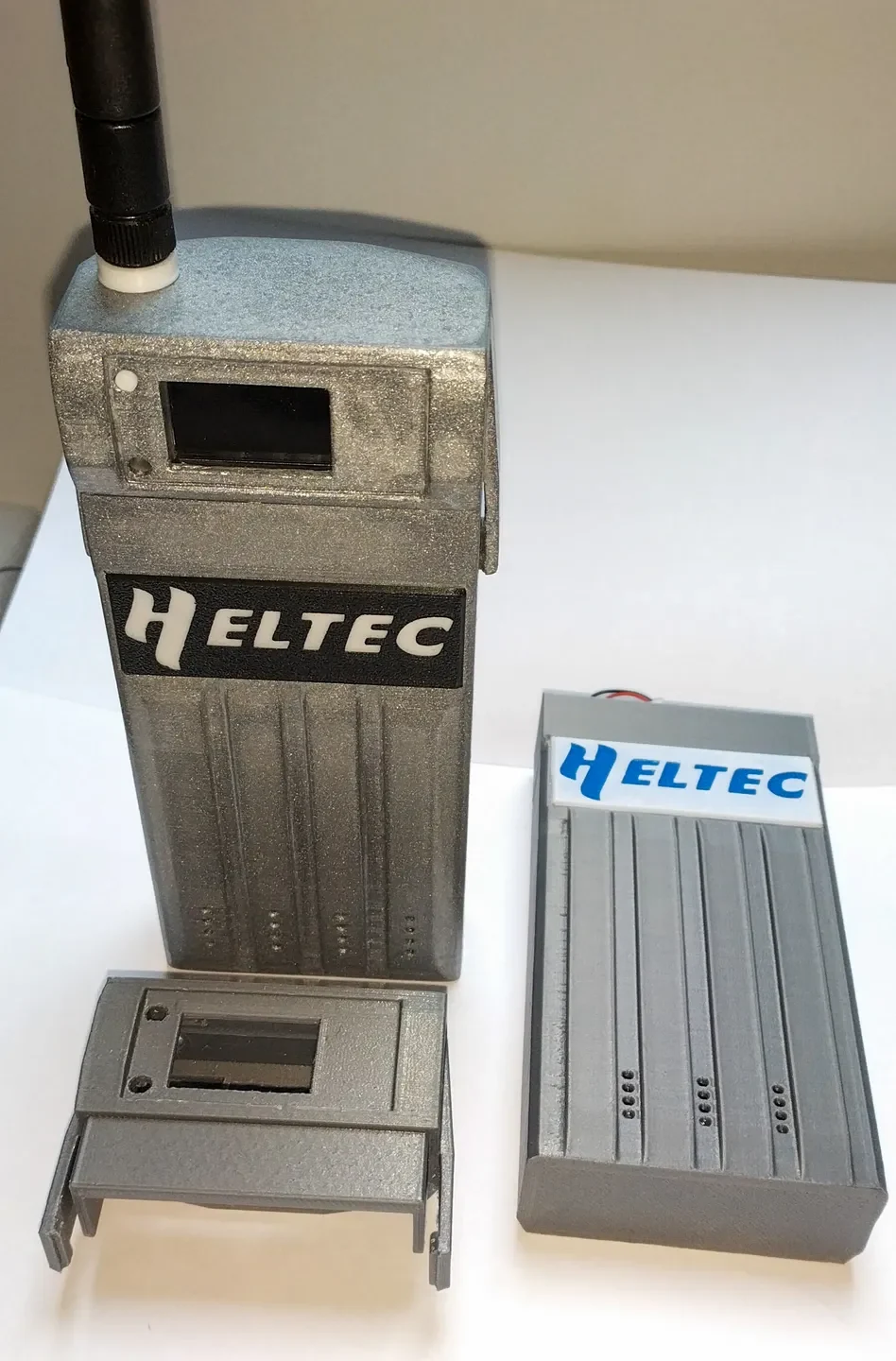

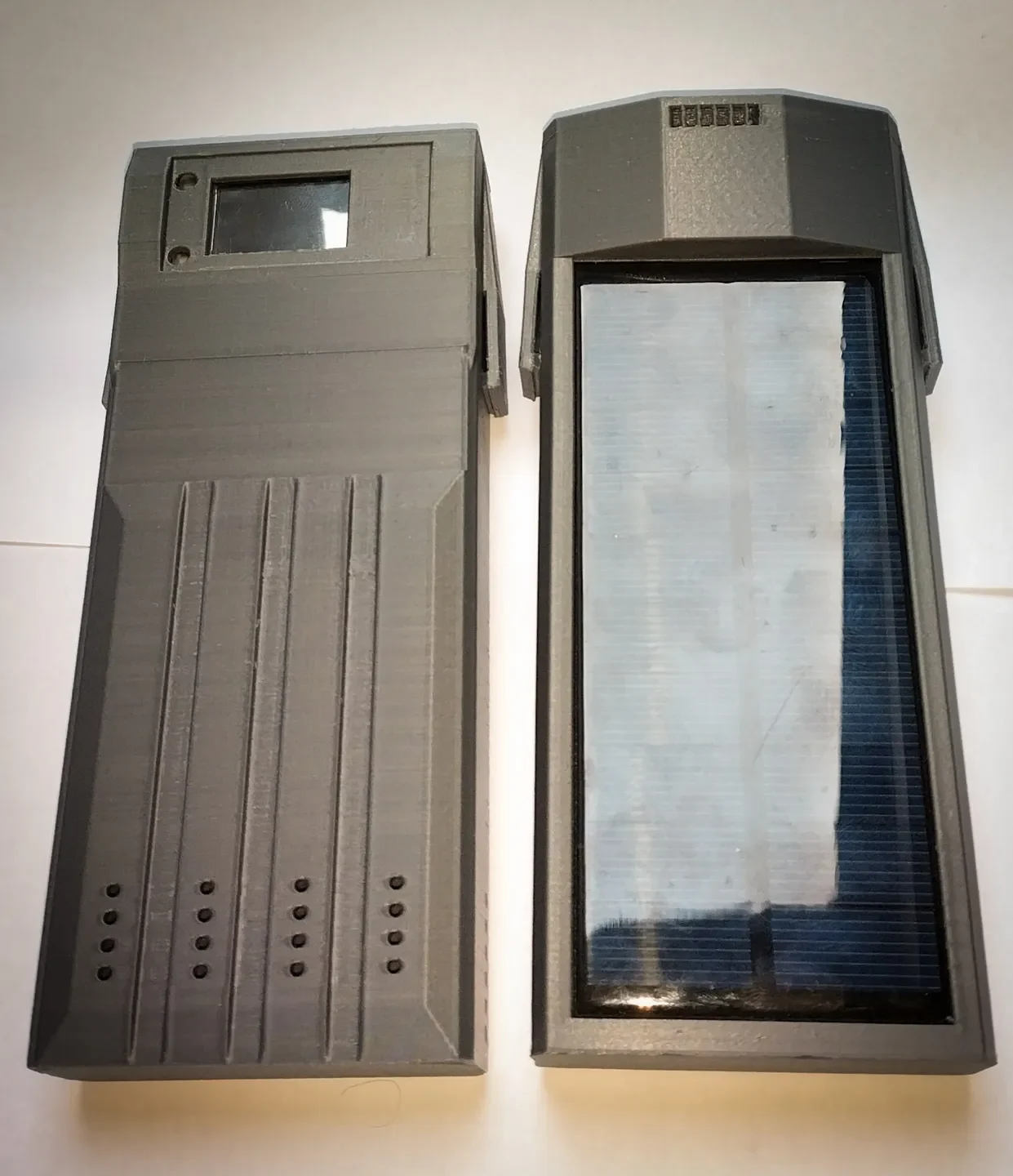

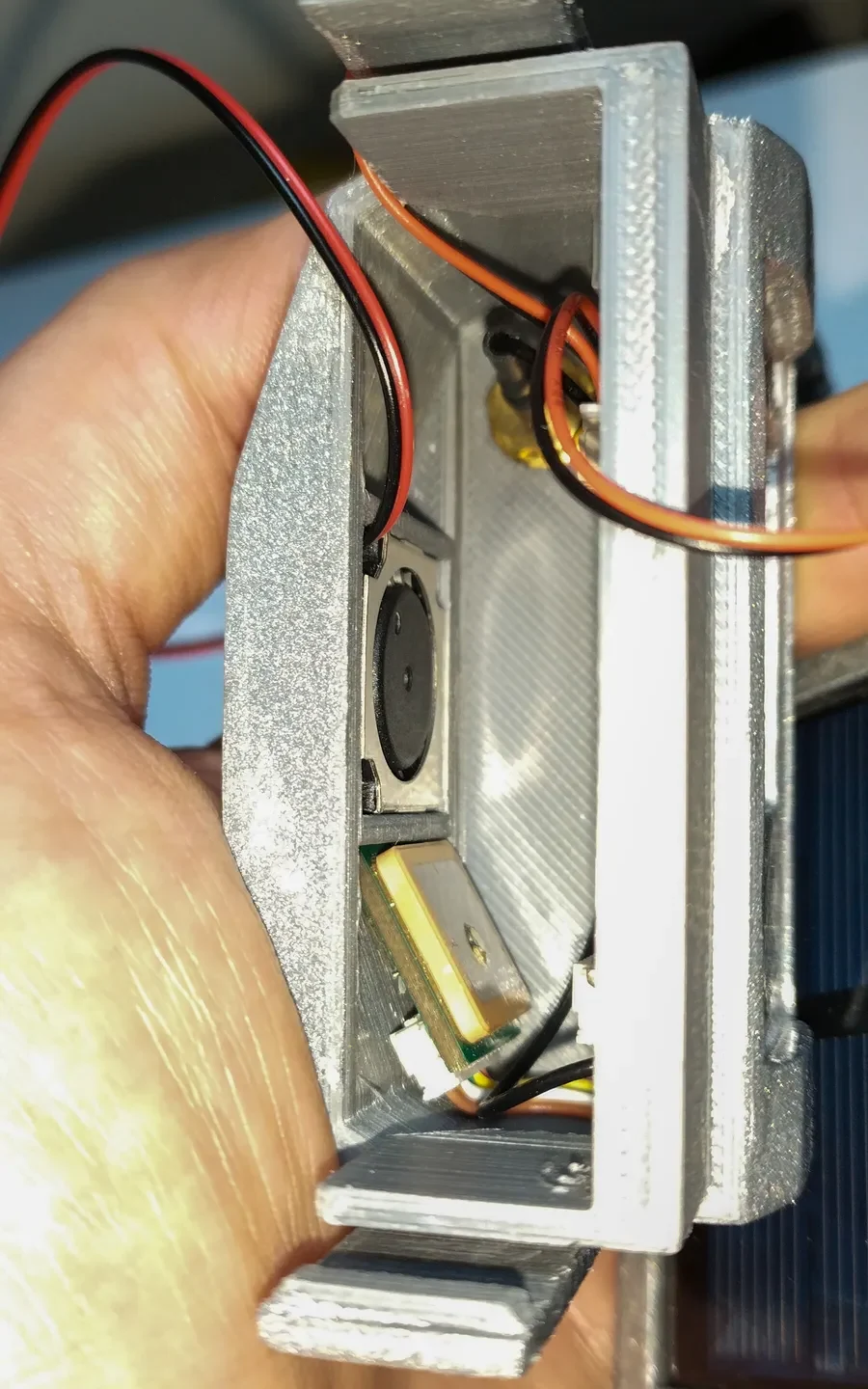

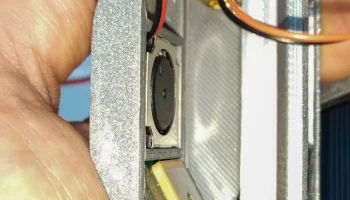

«Верхний футляр Immortal» — см. изображения. «Кнопка Immortal Case» помещается в углубление для пользовательской кнопки T114. T114 вставляется в переднюю раму (сначала вставьте сторону USB). Вентилятор толкается в заднюю центральную часть, при этом выхлоп направлен вверх, к вентиляционному отверстию. Модуль GPS задвигается в углубление рядом с вентилятором. Установите пигтейл IPEX SMA для антенны сверху.

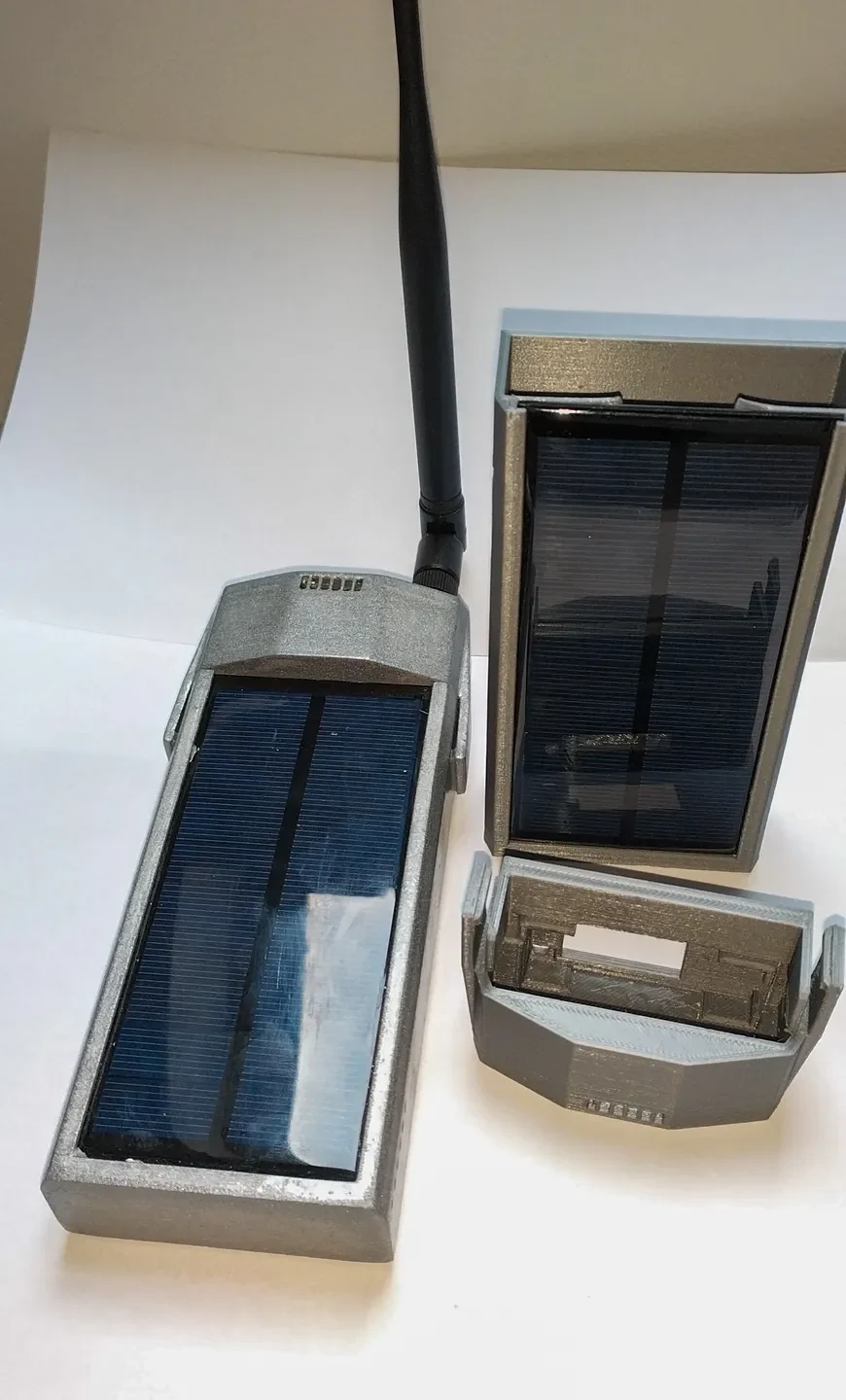

«Нижняя часть корпуса Immortal» — доступны две внутренние части разного размера в зависимости от ширины используемой батареи (обычно ширина батареи составляет 60 или 63 мм). Батарея вставляется в большой слот. Солнечная панель вставляется в передние направляющие, в центре имеется зазор, поэтому кабели не будут зажаты. Термостат расположен в боковом зазоре между аккумулятором и солнечной панелью. Любые незакрепленные кабели также могут поместиться в зазоры.

«Кольцо разъема антенны» — скрывает внешний разъем SMA под антенной. Это необязательно, это просто улучшит внешний вид.

«Кнопка Immortal Case» — кнопка «Пользователь» на T114. Кнопки «Сброс» нет, используйте что-нибудь заостренное.

«Значок Heltec» — цельный значок. Его можно приклеить к передней части корпуса.*

«Значок Heltec с вырезом» — значок, состоящий из двух частей, позволяющий настроить цвет/текстуру фонового текста. Требуется «Заполнение выреза для значка Heltec». Это небольшой прямоугольник, который помещается внутри задней части значка за текстом. Склеить.*

«Immortal Tilt Stand» — подставка для корпуса, которая помогает направить солнечную панель выше. Полезно для солнечной зарядки на подоконнике.

Эта сборка никоим образом не связана и не одобрена Heltec. Это мой собственный дизайн, а логотип — всего лишь украшение.
