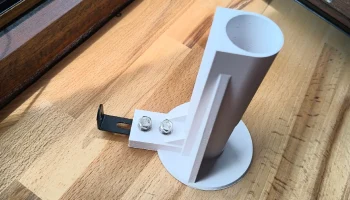

RAK / Sparkfun LoRa Антенна / Крепление на подоконник......

LoRa / Meshtastic Antennenhalter für die Fensterbank — ohne Bohren, spurlos

Крепление на подоконник без сверления для LoRa/Meshtastic антенны

немецкий

Warum es das gibt

Я хочу, чтобы моя LoRa-антенна была снята для дем Fenster aufstellen — mit Freier Sicht für Maxime Reichweite, aber ohne bleibende Spuren an Fassade, Rahmen или Fensterbank. Борен кам дамит ничто во Фраге: keine Löcher, nichts, было sich nicht rückstandslos zurückbauen lässt.

Если это не так, то, как правило, Alu-Fensterbänken не имеет значения: länglichen Schlitze an der Vorderkante. Der Halter wird von unten durch so einen Schlitz verschraubt — komplett reversibel, kein einziges neues Loch. Schraube raus, Halter ab и Die Fensterbank sieht aus wie vorher.

Это было

Подставка/розетка для антенны SparkFun-Glasfaser-LoRa (и отдельной антенны с корпусом диаметром около 30 мм и N-образным стержнем), предназначенной для сетчатых узлов.

Меркмале

Холер Сокель: N-Stecker und Koaxkabel hängen frei im Inneren — nichts wird gequetscht или der geknickt.

Seitliches Giebel-Kabelfenster: Das Koax tritt sauber nach vorne aus.

Runde Untertasse: breiter, kippsicherer Stand — und gleichzeitig eine große, verzugsarme Druckauflage.

Befestigung von unten durch den Fensterbank-Schlitz, mit Verstellweg nach vorn/hinten und Verdrehsicherung über zwei Schrauben.

Полный параметрический параметр (OpenSCAD-Datei Liegt bei).

Монтаж

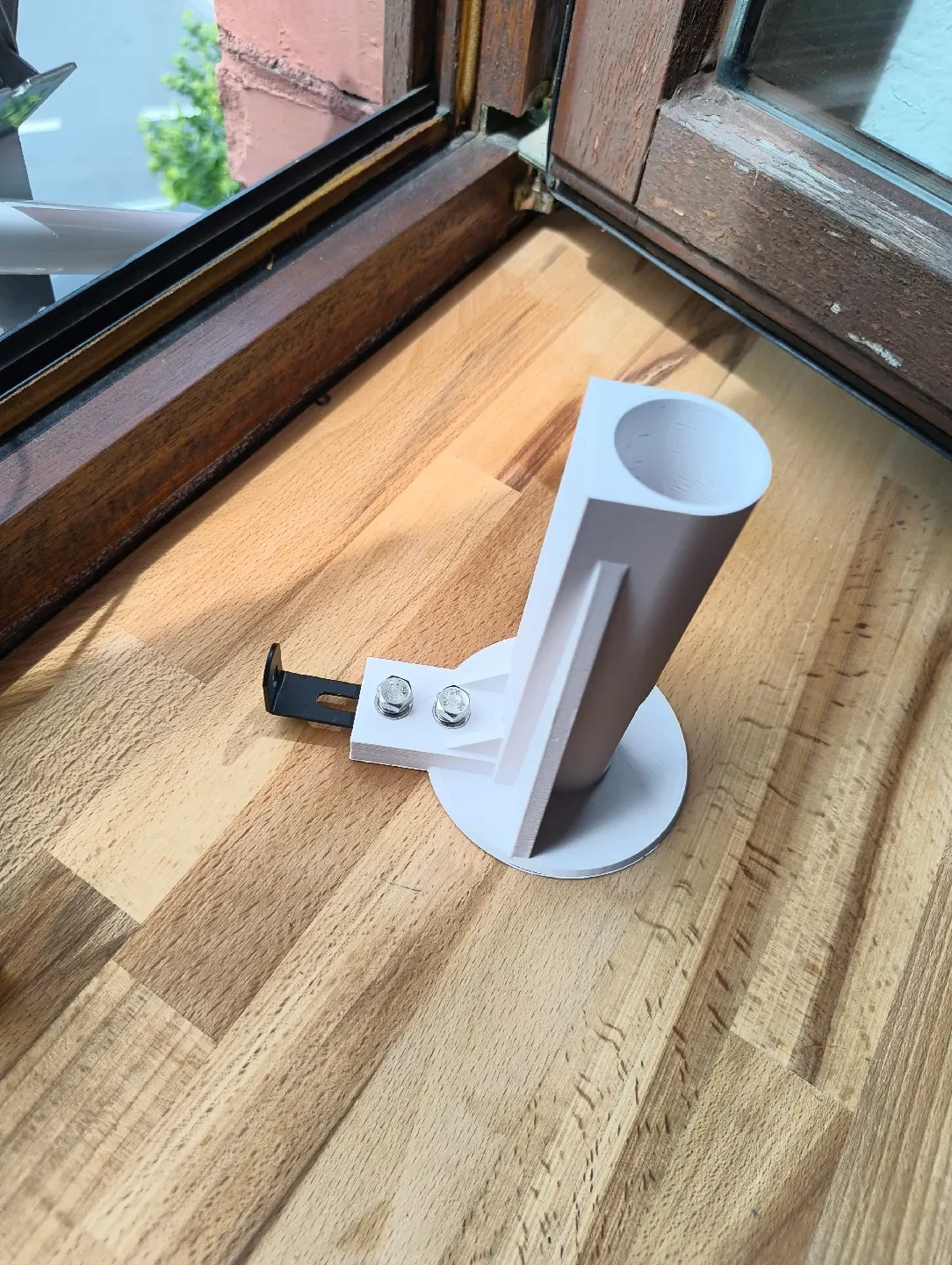

Den Halter so auf die Fensterbank setzen, dass der Kanal an der Fußunterseite über die Schlitz-/Kantenleiste greift.

Zwei M6-Schrauben von oben durch den Fuß und durch den Schlitz stecken.

Von unten je eine Flanschmutter aufdrehen und gleichmäßig anziehen.

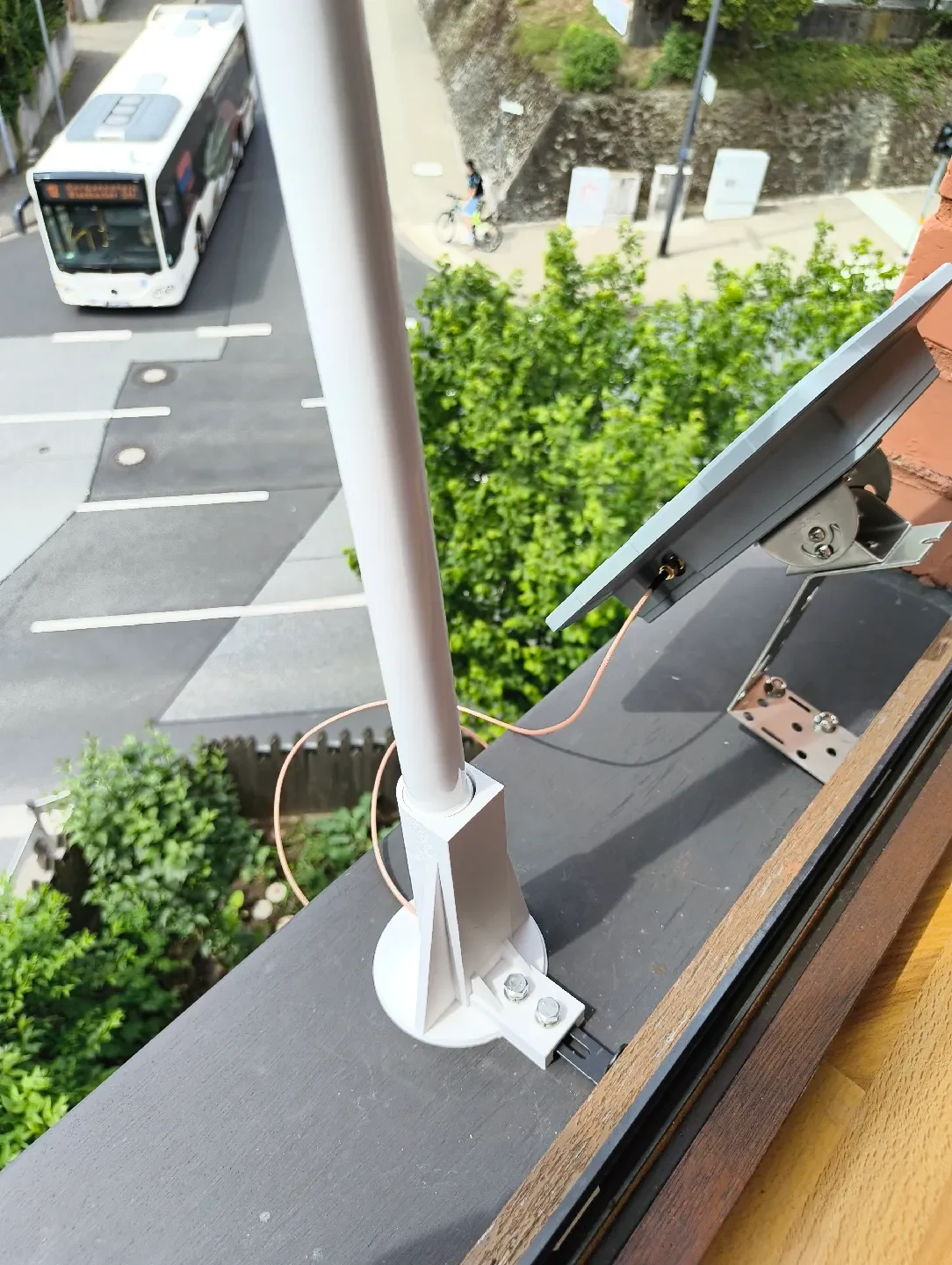

Антенна закреплена (wichtig für das Strahlungsdiagramm), кабель с УФ-защитным зажимом закреплен.

Passt für Alu-Fensterbänke mit Längsschlitzen (спереди назад) фон ок. 6 мм Брейте. Schlitze lassen sich bei Bedarf vorsichtig aufbohren.

Druckeinstellungen

Материал: ASA (UV- und Wetterfest — Pflicht für dauerhaften Außeneinsatz). PCTG/PETG должен быть проверен, проверен/перепрошен или использован Шнеллером.

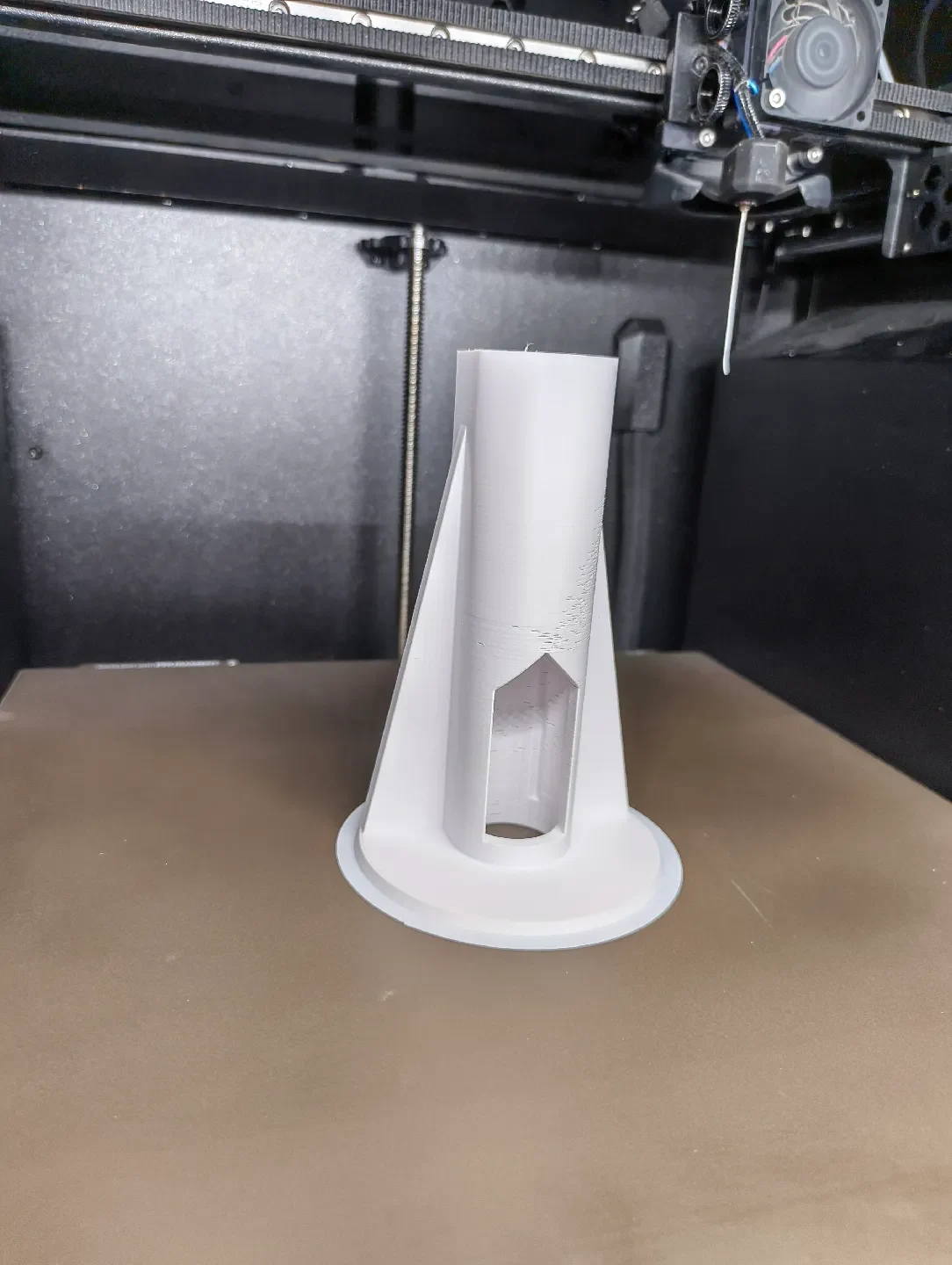

Lage: Fuß/Untertasse nach unten, Säule senkrecht.

Штютцен: keine notig. Alles ist senkrecht oder selbsttragend; die einzige Brücke (Schienenkanal) druckt stützfrei.

Края: ein paar Linien am Rand der Untertasse als Verzugs-Versicherung (bei ASA empfohlen, Warmer/zugfreier Bauraum hilft).

0,20 мм Schichthöhe, 4-5 Wandlinien, 40-50 % заполнения.

Совет: Z-Naht auf «Hinten» stellen → saubere Säulenoberfläche.

Штюклисте

2 × Шраубе М6 × 16 мм, Эдельшталь (А2)

2 × М6-Фланшмуттер, Эдельшталь (А2)

опционально: Унтерлег-/Федершайбен

Антенна с N-Stecker (z.B. SparkFun Glasfaser-LoRa)

Кредит / Лизенц

Abgeleitetes Werk (Remix) доступно на:

] (Creative Commons (4.0 Международная лицензия)). Sockel, Untertasse, Kabelfenster и die Befestigung von unten sind Neukonstruktion.

английский

Почему это существует

Я хотел разместить антенну LoRa снаружи, перед окном — с прямой видимостью и максимальной дальностью действия, но не оставляя следов на фасаде, раме или подоконнике. Это исключало сверление: никаких отверстий, ничего, что нельзя было бы полностью исправить.

В этом решении используется то, что уже есть у многих алюминиевых подоконников: удлиненные прорези вдоль переднего края. Крепление прикручивается снизу через один из этих пазов — полностью двустороннее, ни одного нового отверстия. Открутите винты, снимите его, и подоконник будет выглядеть так же, как и раньше.

Что это такое

Пьедестал/подставка для стекловолоконной LoRa-антенны SparkFun (и аналогичных антенн с корпусом ~Ø30 мм и N-разъемом), предназначенная для узлов Meshtastic.

Особенности

Полая подставка: N-коннектор и коаксиальный кабель свободно висят внутри — ничего не сминается и не перегибается.

Остроконечное окно для кабеля: коаксиальный кабель выходит четко вперед.

Круглое основание тарелки: широкая стойка, устойчивая к опрокидыванию, и большой, устойчивый к деформации первый слой.

Крепится снизу через паз порога, с регулировкой вперед/назад и блокировкой вращения двумя болтами.

Полностью параметрический (включая исходный код OpenSCAD).

Устанавливать
