Игровой компьютер Mini SFF с водяным охлаждением своими р..

Привет всем,

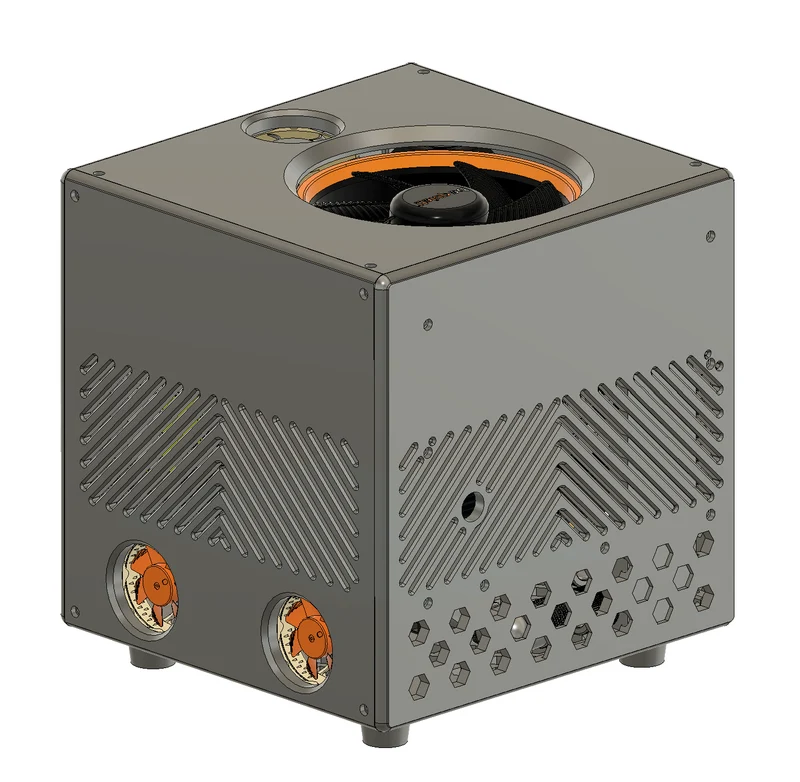

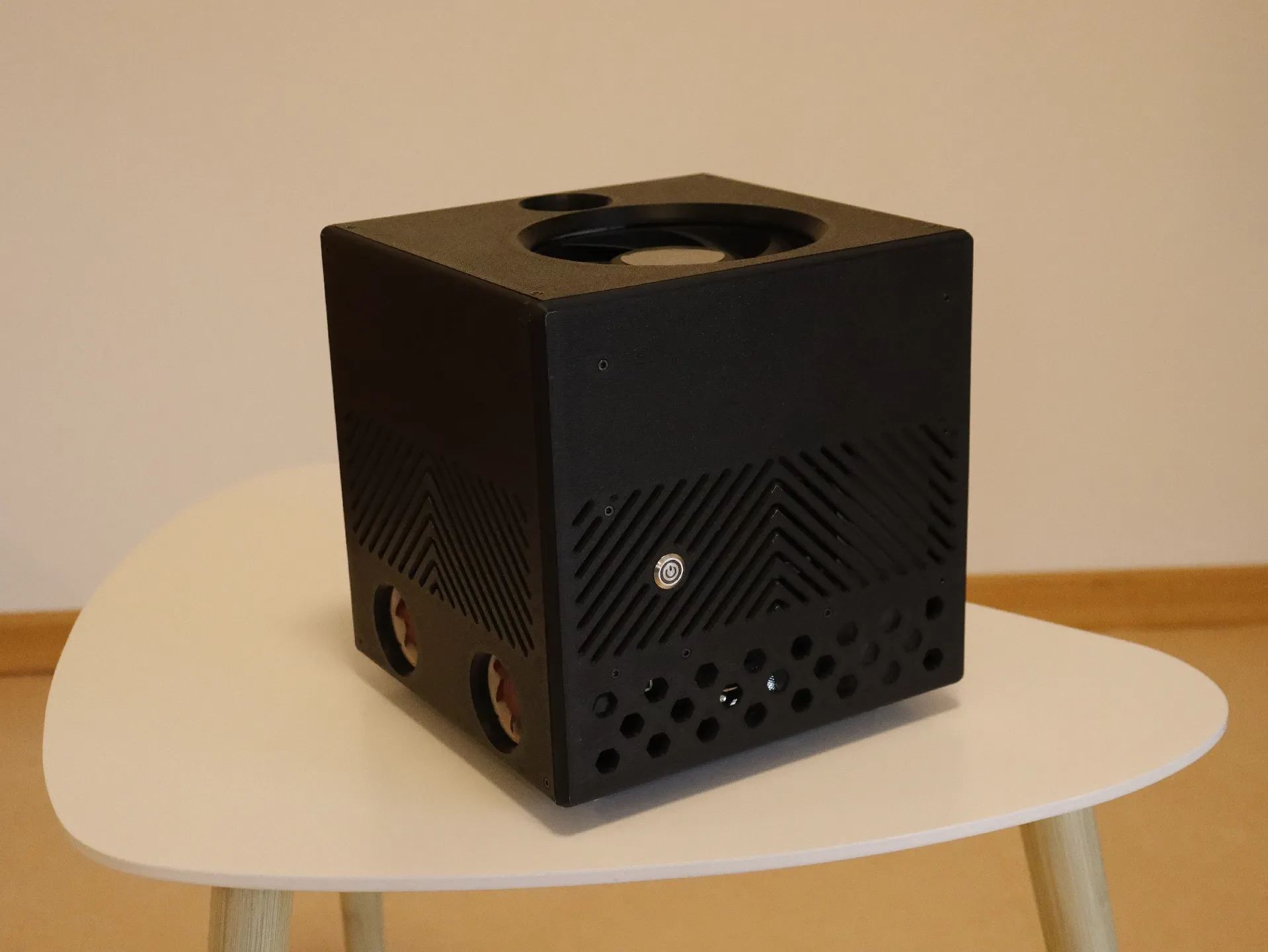

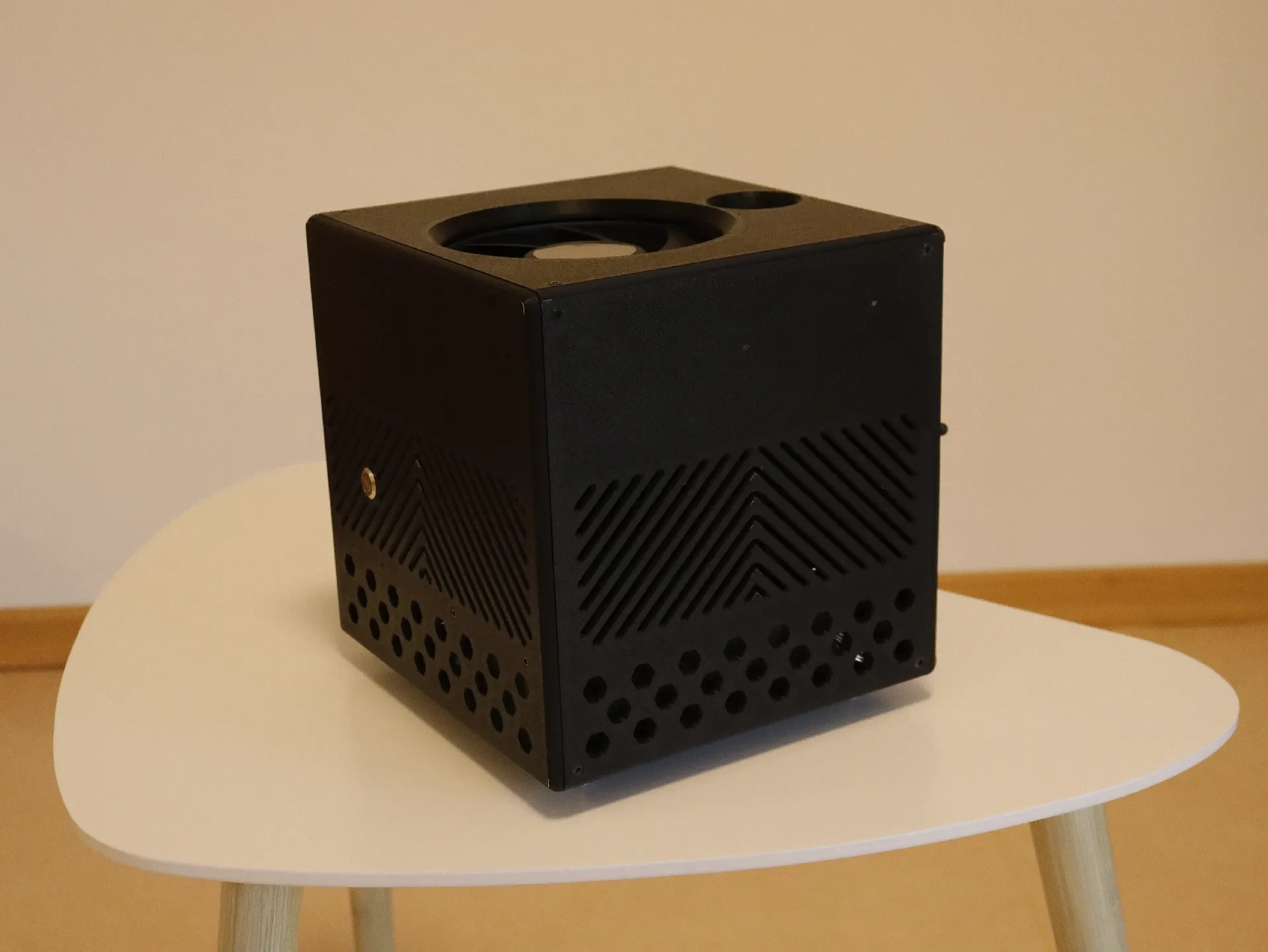

мой последний проект — компьютер SFF объёмом около 7,4 литра. Установленные на данный момент аппаратные компоненты не самые лучшие, и в ближайшем будущем я планирую обновить как минимум графический процессор.

Характеристики:

MSI B450I Gaming Plus AC

Райзен 7 3700X

16 ГБ DDR4 3200 МГц

Твердотельный накопитель M.2 емкостью 250 ГБ

Зотак GTX 1060 3 ГБ

HDPLEX 400 Вт DC-ATX

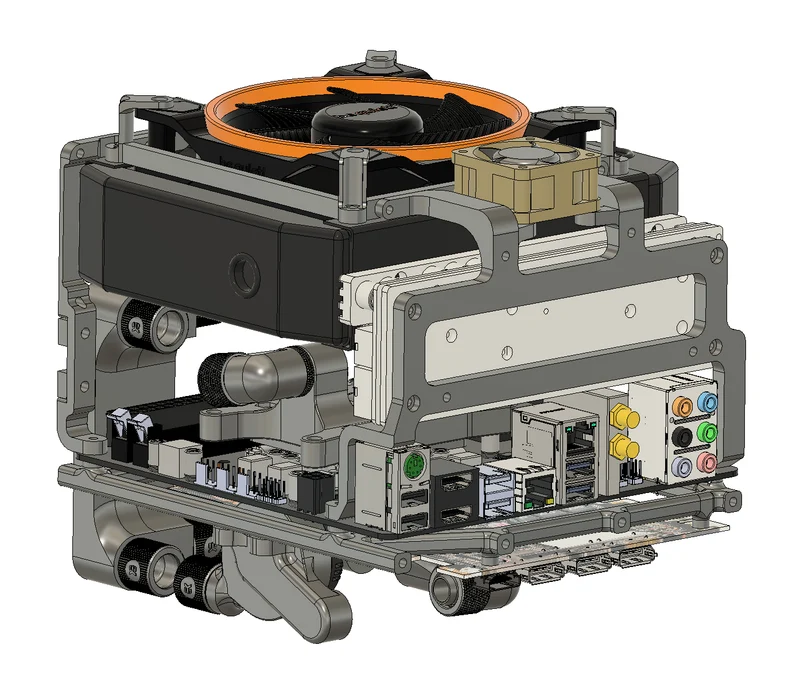

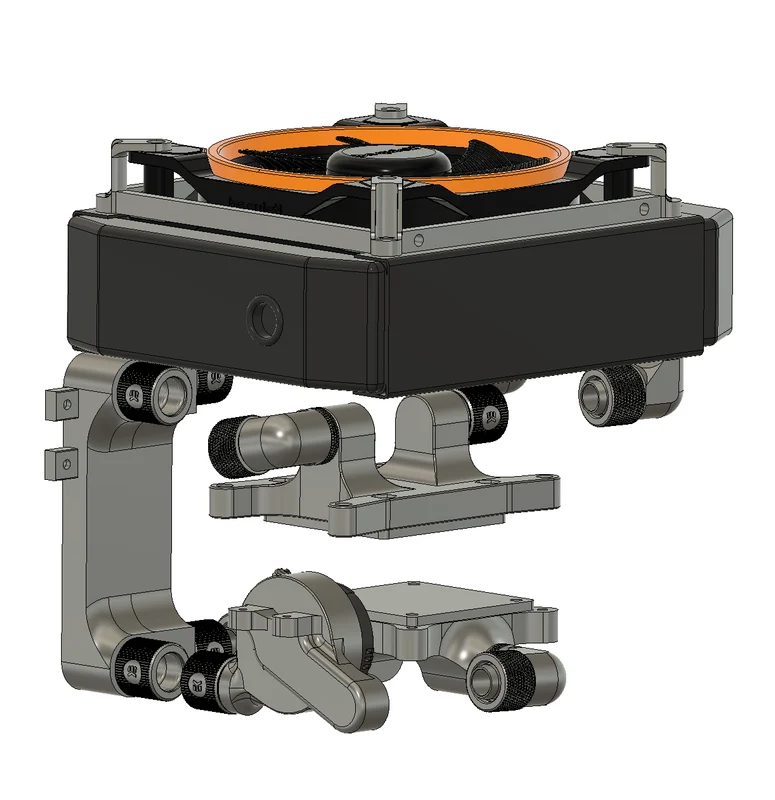

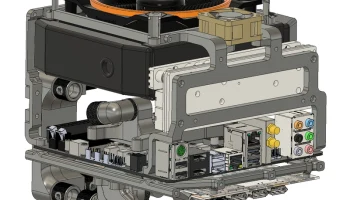

В системе используется радиатор Alphacool NexXxoS XT45 диаметром 140 мм и специальный водяной насос Alphacool DC-LT 2600, работающий со скоростью около 3000 об/мин. Водоблоки для графического процессора и процессора специально разработаны и напечатаны на 3D-принтере Elegoo Mars 2 Pro. Пластины охлаждения внутри были взяты из двух водоблоков Alphacool Eisblock.

Для фитингов использовались пять 90-градусных и семь прямых соединителей. Для обеспечения лучшей герметизации напечатанных на 3D-принтере деталей был нанесен автомобильный силиконовый герметик для предотвращения протечек и установлена ​​мембрана выравнивания давления AquaComputer для предотвращения чрезмерного повышения давления.

Охлаждение обеспечивается 120-мм вентилятором Arctic P12 Pro для радиатора, одним вентилятором Noctua 40×20 мм для блока питания и двумя вентиляторами Noctua 40×10 мм для подачи воздуха к VRAM и VRM графического процессора.

Что касается мощности и тепловых характеристик, система более чем способна охлаждать Ryzen 7 3700X с TDP PBO 88 Вт и TDP графического процессора 130 Вт при разумном уровне шума, хотя дальнейшее тестирование будет проведено. В будущем я планирую обновить графический процессор до чего-то вроде RTX 4060 Ti. Его TDP немного выше, но я считаю, что система с этим справится. Единственное ограничение — длина, максимум 180 мм.

Для сборки вам потребуются резьбовые вставки M2,5, M3 и M4 и, в идеале, набор винтов разной длины для каждого размера. Вам также понадобится разъем питания XT60E-F и набор пружин для водяных блоков процессора и графического процессора. Для подключения графического процессора требуется переходной кабель PCIe длиной 200 мм с углом наклона 90 градусов.

Фотографии, дальнейшие тесты и обновления появятся в ближайшее время.

РЕДАКТИРОВАТЬ:

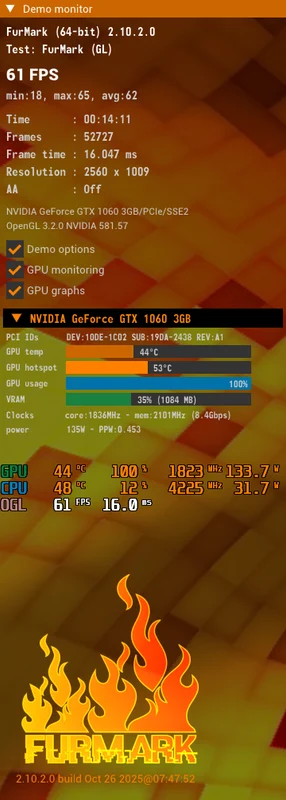

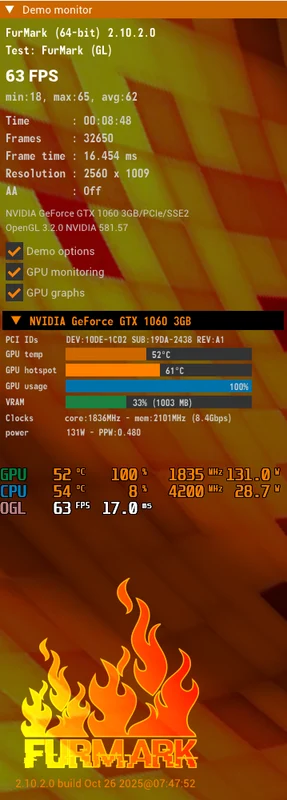

На двух скриншотах FurMark показаны температуры процессора и графического процессора с использованием двух разных кривых вентилятора и насоса. В одной конфигурации насос и вентиляторы работают почти бесшумно, что приводит к более высоким температурам, в то время как другая работает на полной скорости и, следовательно, показывает более низкие температуры.

Видео сборки:
