Клон Simagic P-HPR Neo своими руками

Альтернатива P-HPR Neo за 3 доллара

Изучив, что находится внутри модуля тактильной вибрации Simagic P-HPR Neo, я обнаружил, что он в основном приводится в действие простым роторным двигателем с маховиком. Это вдохновило меня на создание недорогой версии «сделай сам», которая обеспечивает ту же функциональность за небольшую плату.

Этот проект включает в себя:

Полные файлы корпусов для 3D-печати (поддержки не требуются, но печать лучше с опорами в виде дерева)
Подробный список запчастей со ссылками на доступные компоненты.
Пошаговая инструкция сборки с фото.
Схема подключения для совместимости с контроллером Simagic

Что вам понадобится
RK-370, одноосный вибрационный двигатель, 8500 об/мин, 24 В (1 доллар США ~ доллар США)
2-контактный разъем питания постоянного тока (5,5 x 2,5 мм) (1,30 доллара США)
2 вставки для термофиксации размером 2,5 мм
2 винта с шестигранной головкой 10 мм и 2,5 мм.
Основное паяльное оборудование
Доступ к 3D-принтеру

Функциональность

Этот тактильный модуль, сделанный своими руками, обеспечивает:

Мгновенная вибрационная реакция с обратной связью по усил��ю
Реалистичное ощущение трека и погружение
Совместим с теми же параметрами телеметрии, что и оригинал.
Работает с программным обеспечением SimHub и Simpro.

Совместимость

Этот тактильный модуль, сделанный своими руками, без проблем работает с:

Стандартные контроллеры Simagic (входят в серию P1/2000)
Педали P1000 и P2000
SimHub (встроенная поддержка)

Идеально подходит для гонщиков-симуляторов, которым требуется более глубокое погружение за счет тактильной обратной связи без цены официального продукта в размере 50 долларов США (NZD). Конструкция компактная, легкая и обеспечивает ту же тактильную отдачу, что и оригинал.

Время сборки примерно 1-2 часа в зависимости от вашего уровня опыта. Все детали можно приобрести в Интернете по цене около 3 долларов.

Инструкции по сборке
Припаяйте минусовой и плюсовой разъем цилиндрического разъема с косичкой к минусовому и плюсовому разъему вибромотора.
Вставьте вставки для термофиксации на одну сторону корпуса HPR.

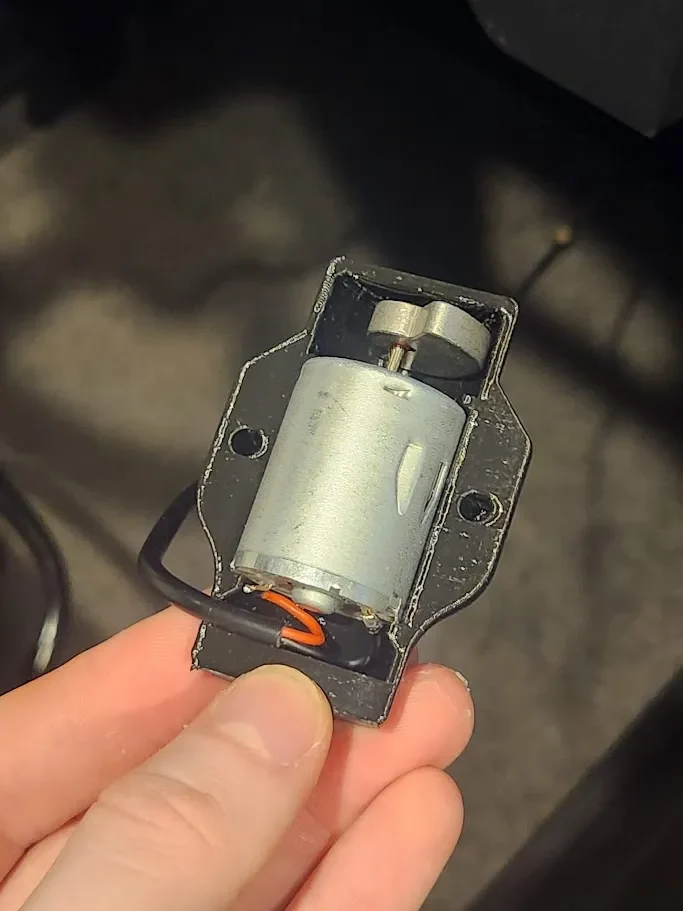

Проложите провода двигателя через нижнюю часть корпуса с вырезом.

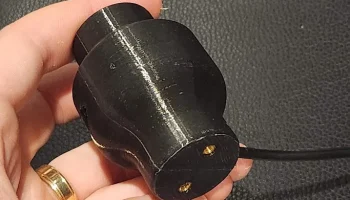

Свинтите два корпуса с двигателем внутри вместе винтами с шестигранной головкой 10 мм 2,5.
Подключитесь к контроллеру Simagic, и все готово!

Важные примечания

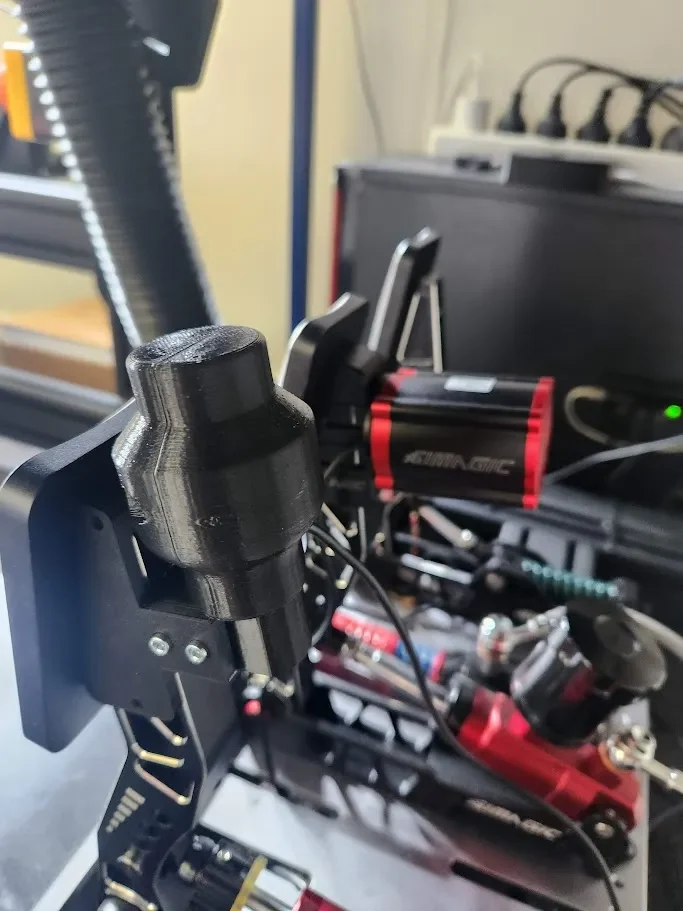

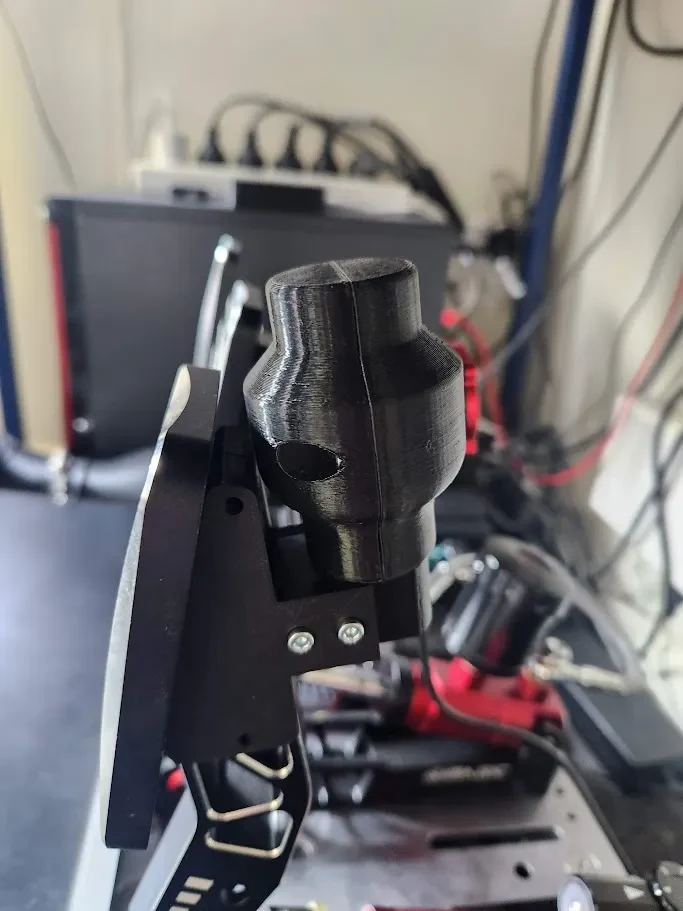

Он предназначен для работы с этим адаптером: https://www.printables.com/model/1276927-p2000-hpr-haptics-adapter-with-heatset-inserts.

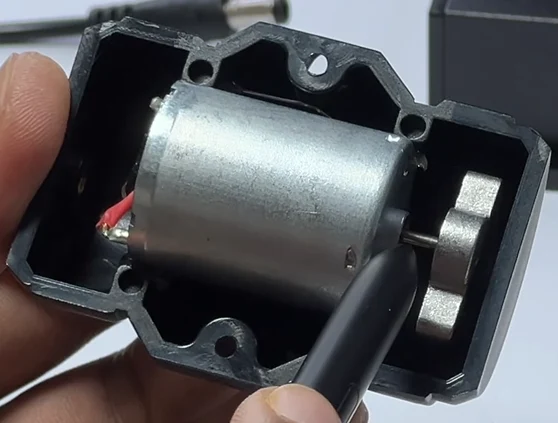

Последнее фото — внутренности официального Simagic P-HPR Neo.
