Преобразование Proxxon MF70 с ЧПУ своими руками........

Привет всем,

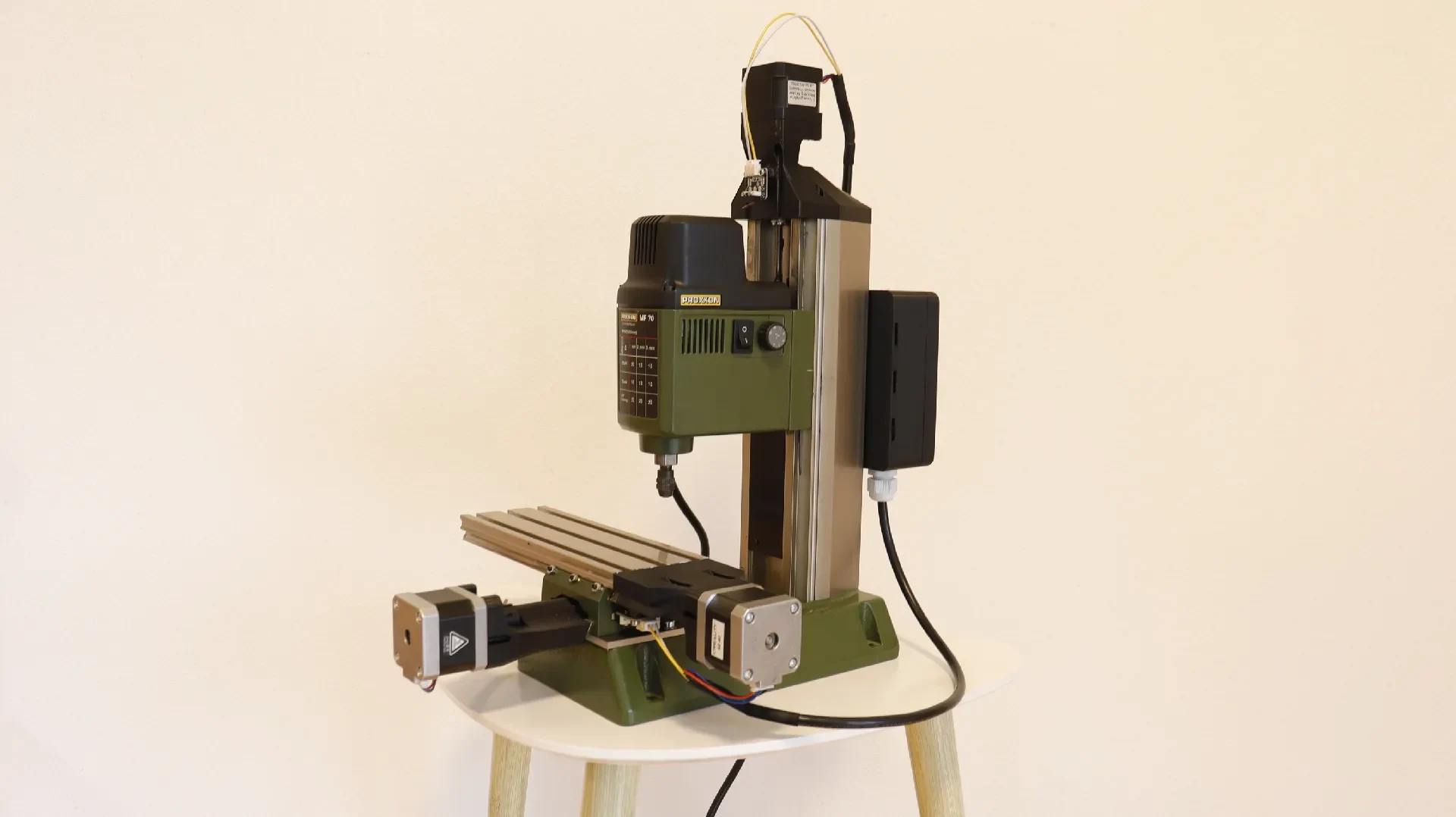

это мой последний проект: модернизация фрезерного станка Proxxon MF70 с ЧПУ. Мельница была модернизирована с использованием комбинации компонентов Ender 3 и нескольких дополнительных деталей.

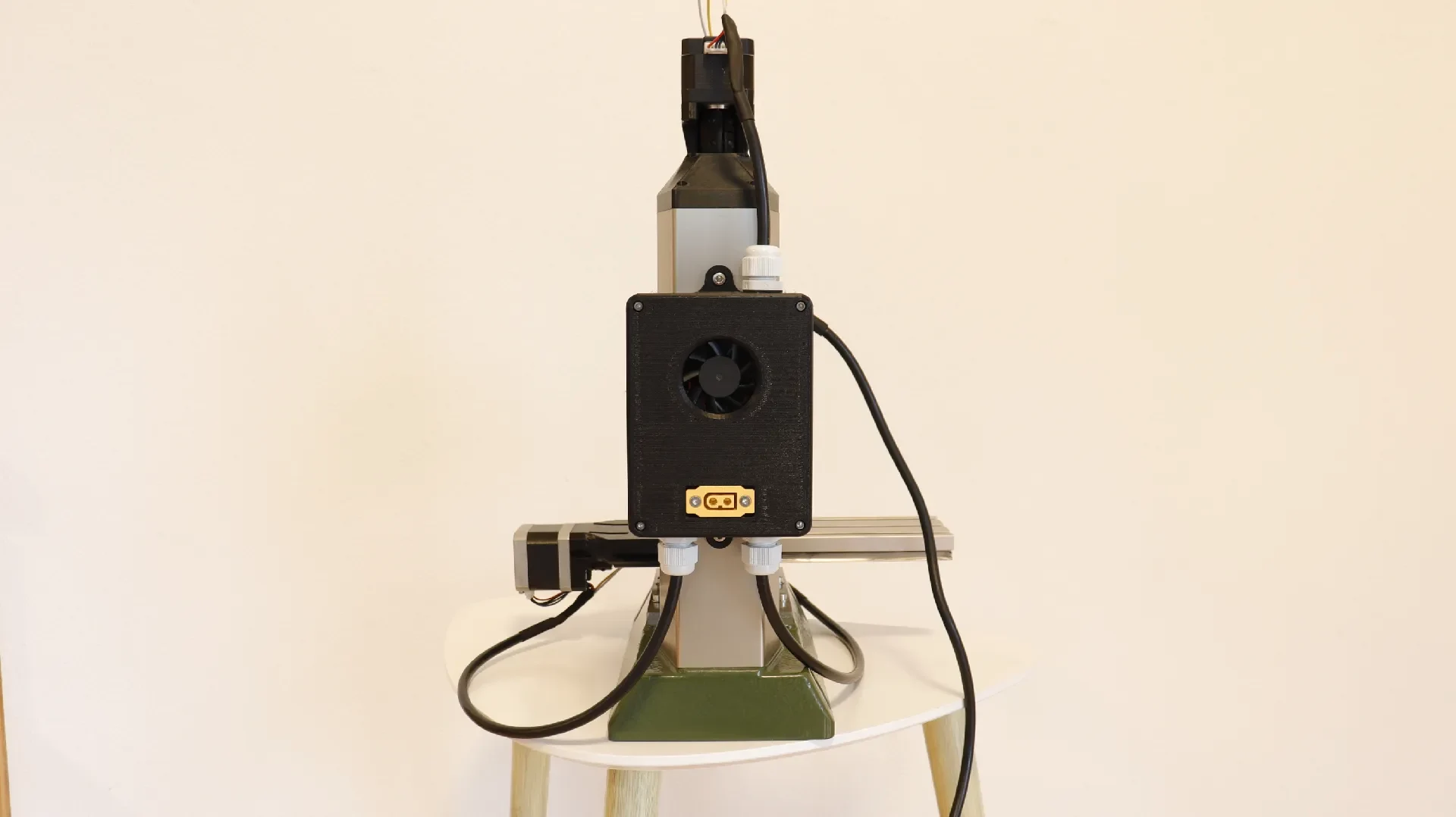

Для управления я использую оригинальную материнскую плату 3D-принтера в довольно экспериментальной установке, запуская специальную прошивку Marlin CNC, над которой я все еще активно работаю. Однако само аппаратное преобразование уже завершено и работает очень хорошо.

Ход оси Y был увеличен почти до 90 мм, тогда как оси X и Z остались на уровне 150 мм и 70 мм. Чтобы добиться увеличенного перемещения по оси Y, рельс оси Y необходимо сдвинуть немного вперед. Кроме того, потребуются несколько дополнительных резьбовых отверстий: два для крепления корпуса электроники и по два для крепления двигателей X и Z. Это единственные и��менения, которые необходимо внести в саму мельницу.

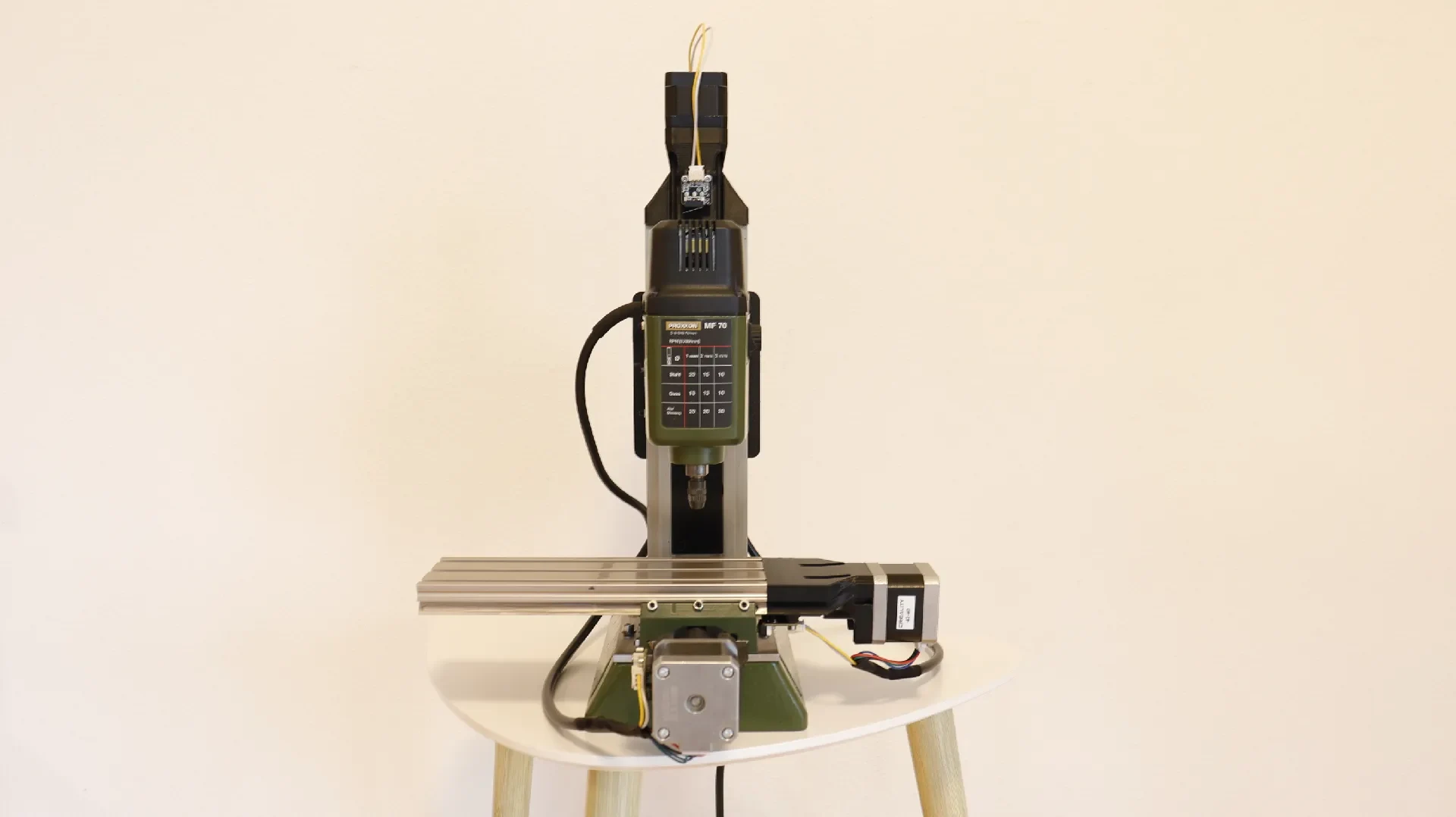

Все оси приводятся в движение шаговыми двигателями NEMA17 диаметром 40 мм, взятыми из Ender 3, а концевые упоры также повторно используются из принтера. Чтобы люфт был как можно меньшим, на каждой оси применено по два осевых шарикоподшипника Ф6-14М.

Позже я покажу полный процесс сборки в видеоролике, ссылка на который будет здесь, как только он будет завершен. На будущее планирую модернизировать шпиндель на бесщеточный двигатель и перевести контроллер на FluidNC.
