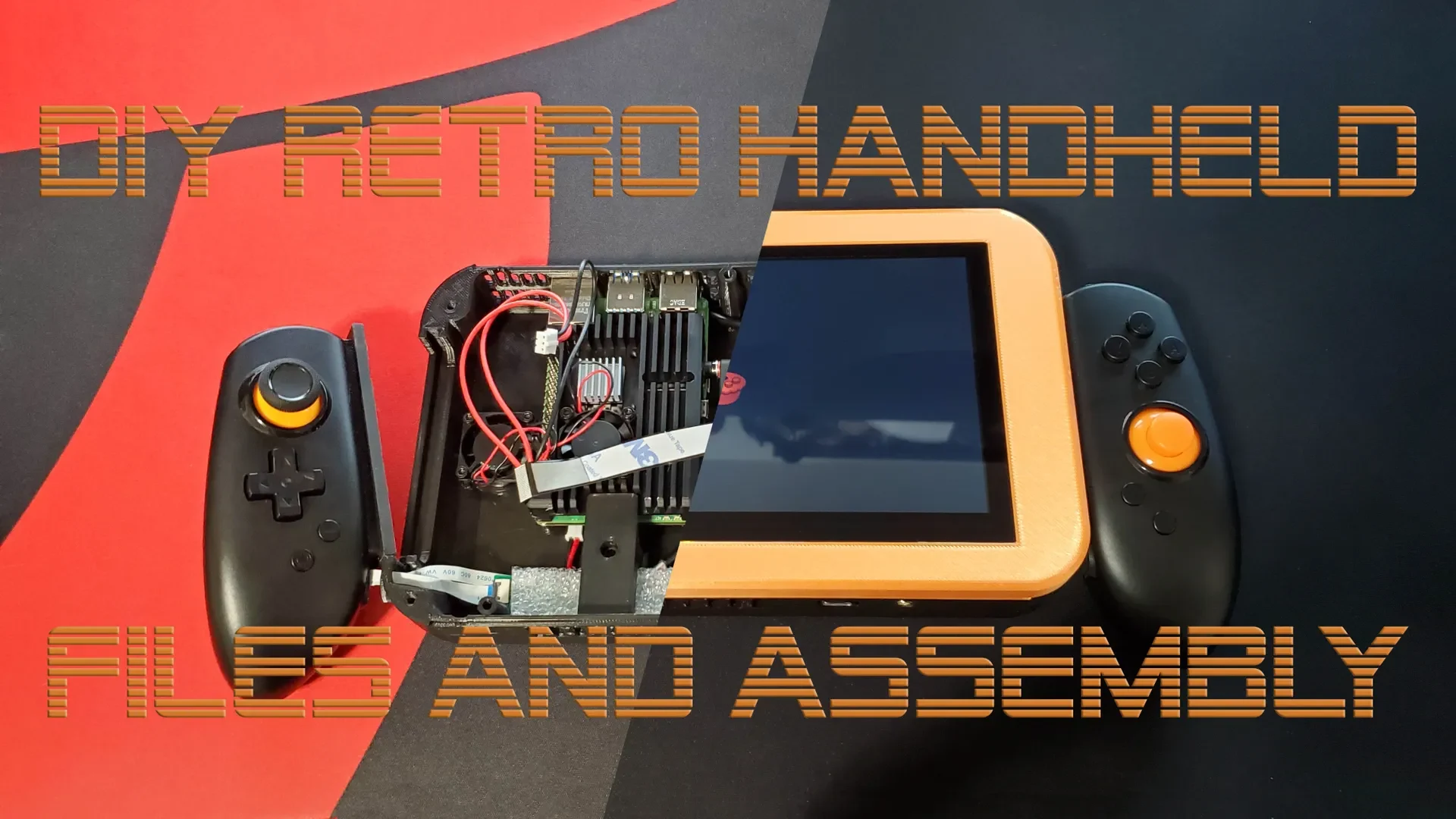

Ручная игровая консоль в стиле "сделай сам" (V2 с HDMI и ..

Полную инструкцию по сборке смотрите в прилагаемом видео.

По нескольким просьбам я работаю над перемещением шнура питания в верхнюю часть устройства, добавлением слота расширения microSD и внешним разъемом HDMI для второго слота HDMI.

Чтобы попробовать этот проект, рекомендуется иметь хотя бы базовые знания в области электроники и небольшой опыт пайки. Я старался сделать его максимально простым, но из-за некоторых моих предпочтений в него пришлось что-то включать. Беря на себя этот проект, вы принимаете на себя всю ответственность за любой риск или вред, который может быть причинен вам, деталям, которые вы используете, или их гарантиям.

Все детали должны иметь возможность печати без поддержек. Два адаптера контроллера имеют небольшие встроенные опоры на внешних углах, которые необходимо снять после печати. Единственное место, которое может н��ждаться в поддержке, — это мост внизу, где расположены расширения USB и аудио. Большинству людей это должно подойти, но если нужна поддержка, она может быть там. Надеюсь, вы знаете возможности вашего принтера.

После завершения печати необходимо будет высверлить все отверстия для винтов, поскольку они имеют один слой, закрывающий их. Этот слой действует как опора, фактически не нуждаясь в опорах вплоть до рабочей пластины. Вместо того, чтобы снимать опору, в них просто нужно проделать дырку.

Полный список запчастей:
Raspberry Pi 4 (Pi 3 совместим, но игры для PS1, N64 и PSP не будут работать плавно) — https://www.amazon.com/Raspberry-Model-2019-Quad-Bluetooth/dp/B07TC2BK1X/ref=sr_1_3?dchild=1&keywords=pi+4+4GB&qid=1616461969&s=electronics&sr=1-3
Активное охлаждение Pi — https://www.amazon.com/gp/product/B07TZFRVQJ/ref=ox_sc_saved_title_6?smid=A1N6DLY3NQK2VM&psc=1
Сенсорный экран Raspberry Pi с динамиками — https://www.amazon.com/gp/product/B07VNX4ZWY/ref=ox_sc_saved_title_5?smid=A36L9W2P32TR7B&psc=1
Pisugar2 Pro Portable, 5000 мАч — https://www.amazon.com/gp/product/B08D8PPCKN/ref=ox_sc_saved_title_1?smid=A3801D113D15XA&psc=1
Контроллер переключателя Kinvoca — https://www.amazon.com/gp/product/B083W85BBQ/ref=ox_sc_saved_title_4?smid=A21XT69IYXNZ87&psc=1
6-д��ймовый 4-контактный аудиоудлинитель Seadream — https://www.amazon.com/gp/product/B016GXSKA6/ref=ox_sc_saved_title_3?smid=A196X59N8WD0QT&psc=1
Удлинительный кабель USB C — https://www.amazon.com/gp/product/B07YP4SGZT/ref=ox_sc_saved_title_2?smid=ATXIDHHW6V9XV&psc=1

Шурупы: 5 х м3 * 6 мм и минимум 4 х м3 * 16 мм (7 для заполнения всех отверстий)

Необходимо для версии 2:
Расширение Micro SD (для правильной работы с Pi 4 необходимо удалить внутренний резистор 331 Ом): https://www.amazon.com/gp/product/B07WWVBK8V/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

Кабель UGREEN Micro HDMI-HDMI «папа-мама»: https://www.amazon.com/gp/product/B00B2HORKE/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Хотя это и не обязательно, вы можете рассмотреть возможность приобретения такого адаптера для проверки вашего контроллера перед его разрезанием: https://www.amazon.com/dp/B073XKK9MZ/ref=cm_sw_r_cp_apa_glc_fabc_R32QZP28KHSE63HJX67Z
