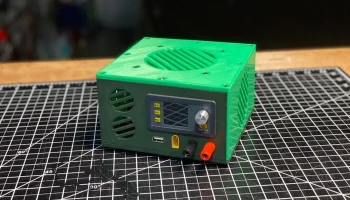

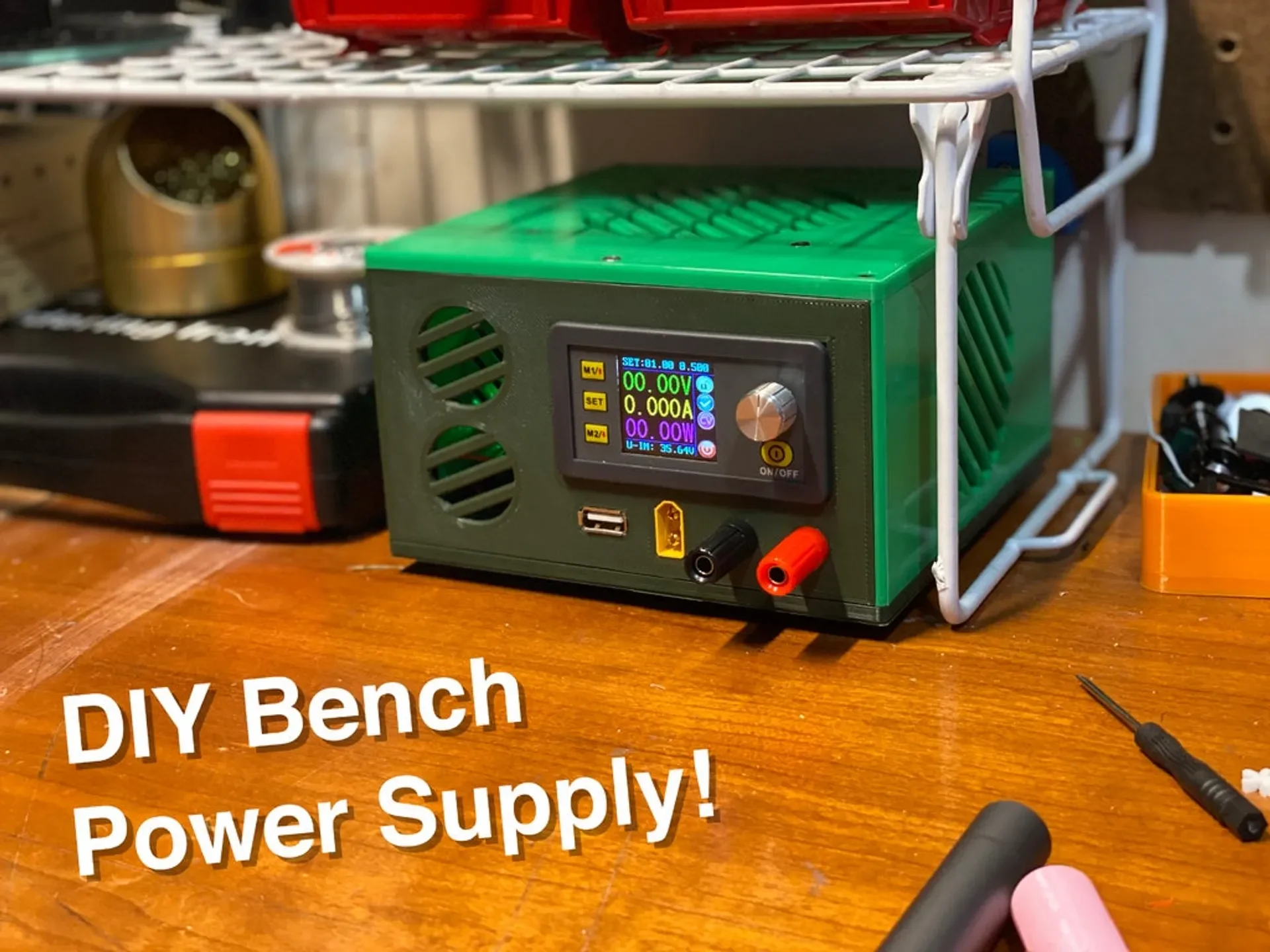

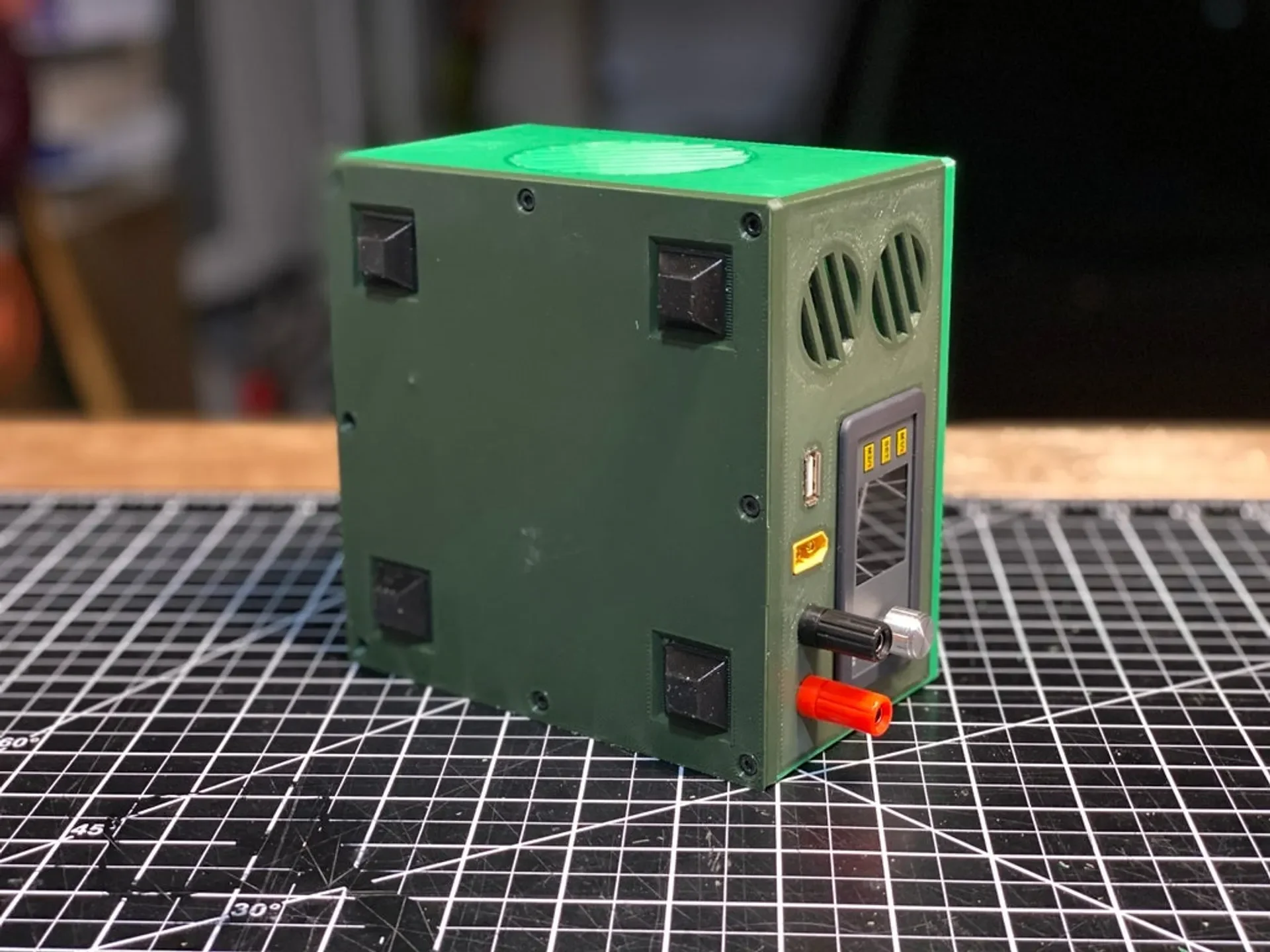

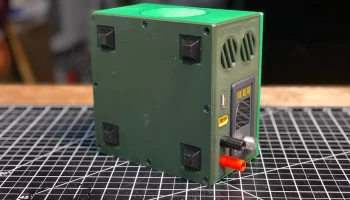

Еще один настольный блок питания своими руками........

Обновление: Комментатор отметил, что я пропустил текущий рейтинг понижающих преобразователей, на которые я ссылался, нам следует использовать что-то вроде XL4015, я обновил файлDIYBench_Bottom, добавив вариант XL4015.08.07.2020

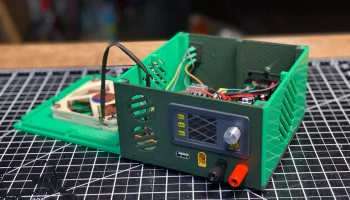

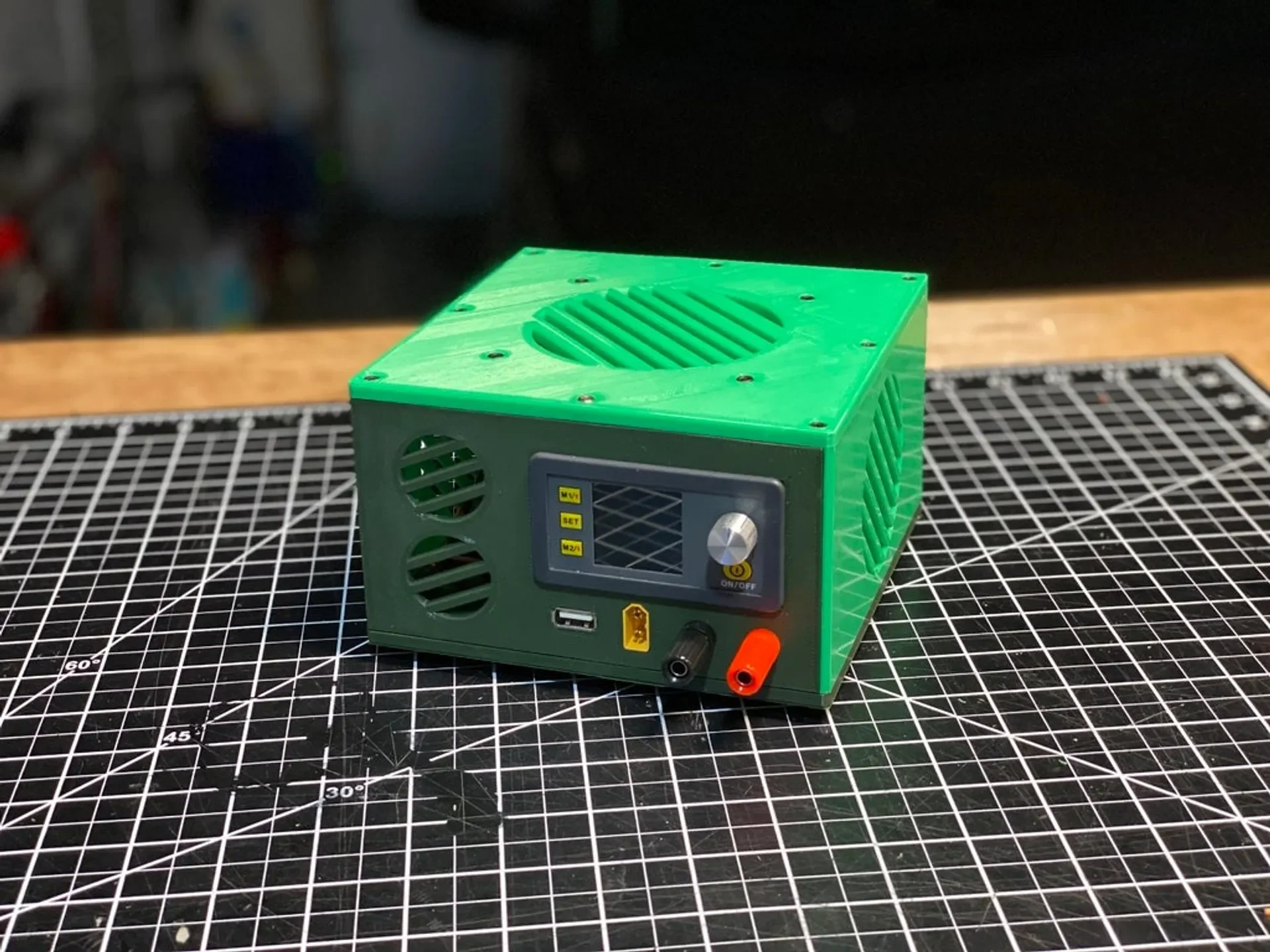

Это еще один настольный блок питания, сделанный своими руками. Он предназначен для печати с минимальными опорами, достаточно просторным для комфортной работы, а конечный продукт должен быть красивым и прочным. Все компоненты, которые я использовал, приведены ниже. В комплект поставки были включены болты м3, врезанные в пластик. Я бы порекомендовал приобрести метчик м3, если вы собираетесь его построить. Вы также можете использовать болты, чтобы врезать пластик, но было бы проще использовать метчик. В комплект поставки коробки входят 15 или 16 болтов диаметром 5 мм м3 (болт диаметром 16 мм можно установить поверх понижающего преобразователя в качестве установочного винта, если допуск ослаблен), для вентилятора требуются болты и гайки диаметром 20 или 25 мм м3, а для сетевой вилки с предохранителем требуется пара болтов (подойдет 15 мм или 20 мм) и гаек.

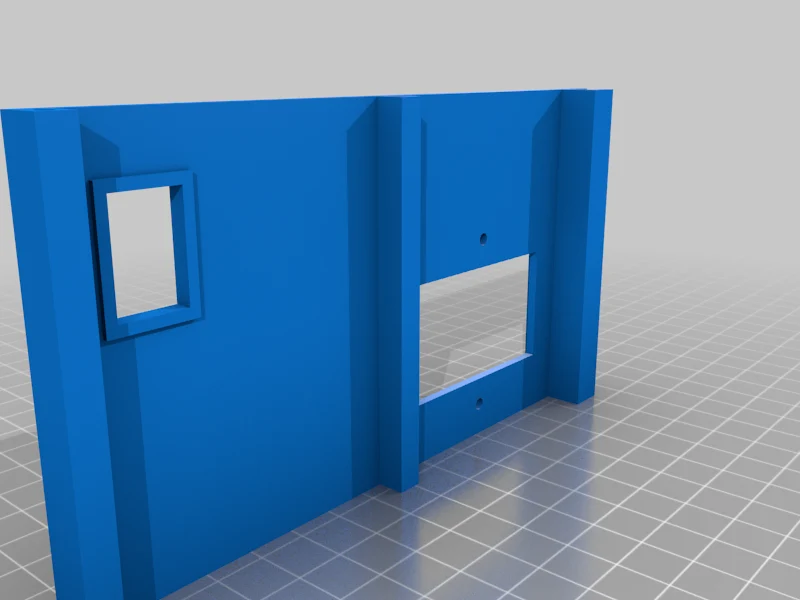

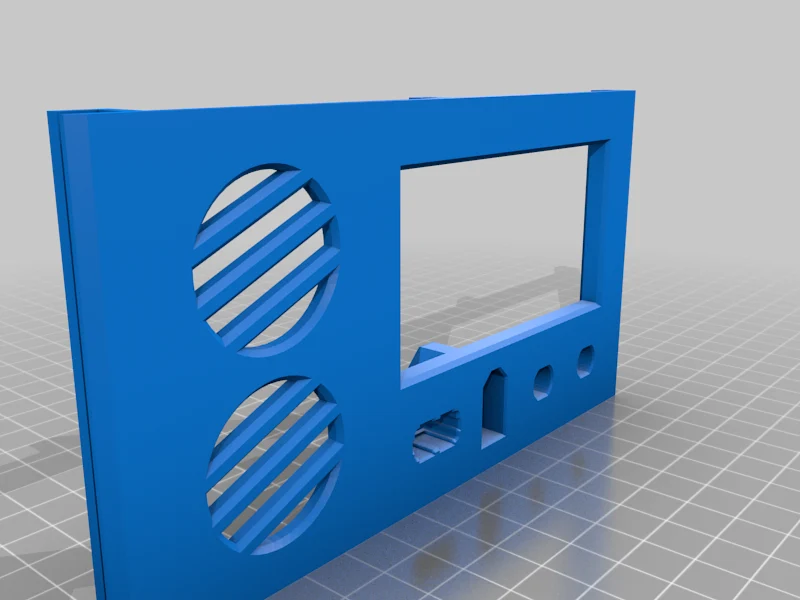

Все боковые стенки коробки соединяются вместе, при печати на каждой стене есть одна область, требующая поддержки. Я смоделировал опорную конструкцию, которую нужно будет выровнять по соответствующей стене (вы можете настроить масштаб Z, чтобы получить правильное смещение от деталей, в зависимости от вашего принтера). Также передняя панель нуждается в опоре под корпус разъема XT60.

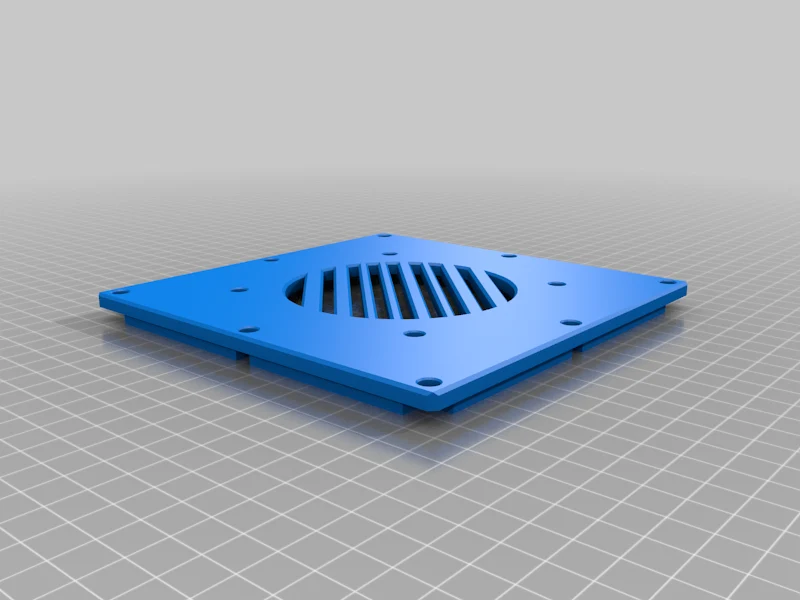

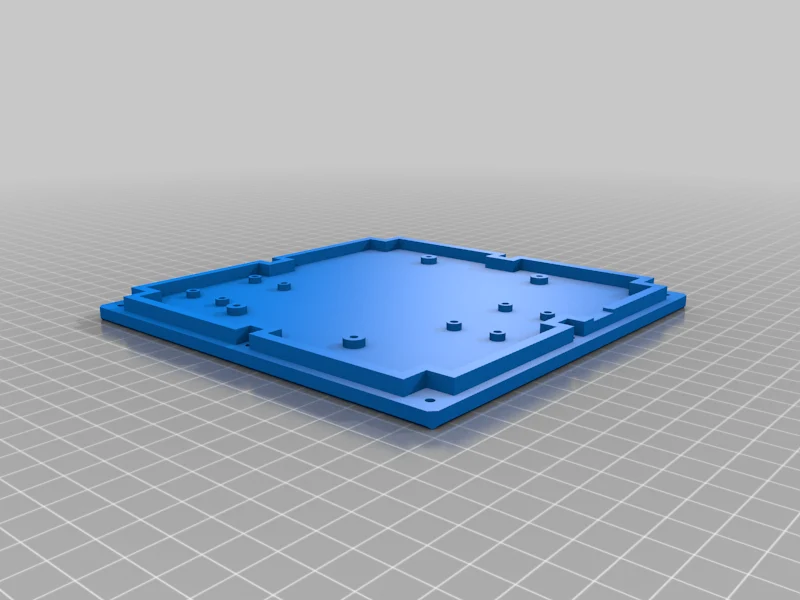

Примечание. Нижняя пластина имеет «переднюю часть», на выступе вокруг этой нижней части должна быть видна небольшая выемка, обеспечивающая зазор для корпуса разъема XT60.

Примечание 2. Чтобы зафиксировать порт XT60 и USB, возможно, потребуется нанести немного суперклея.

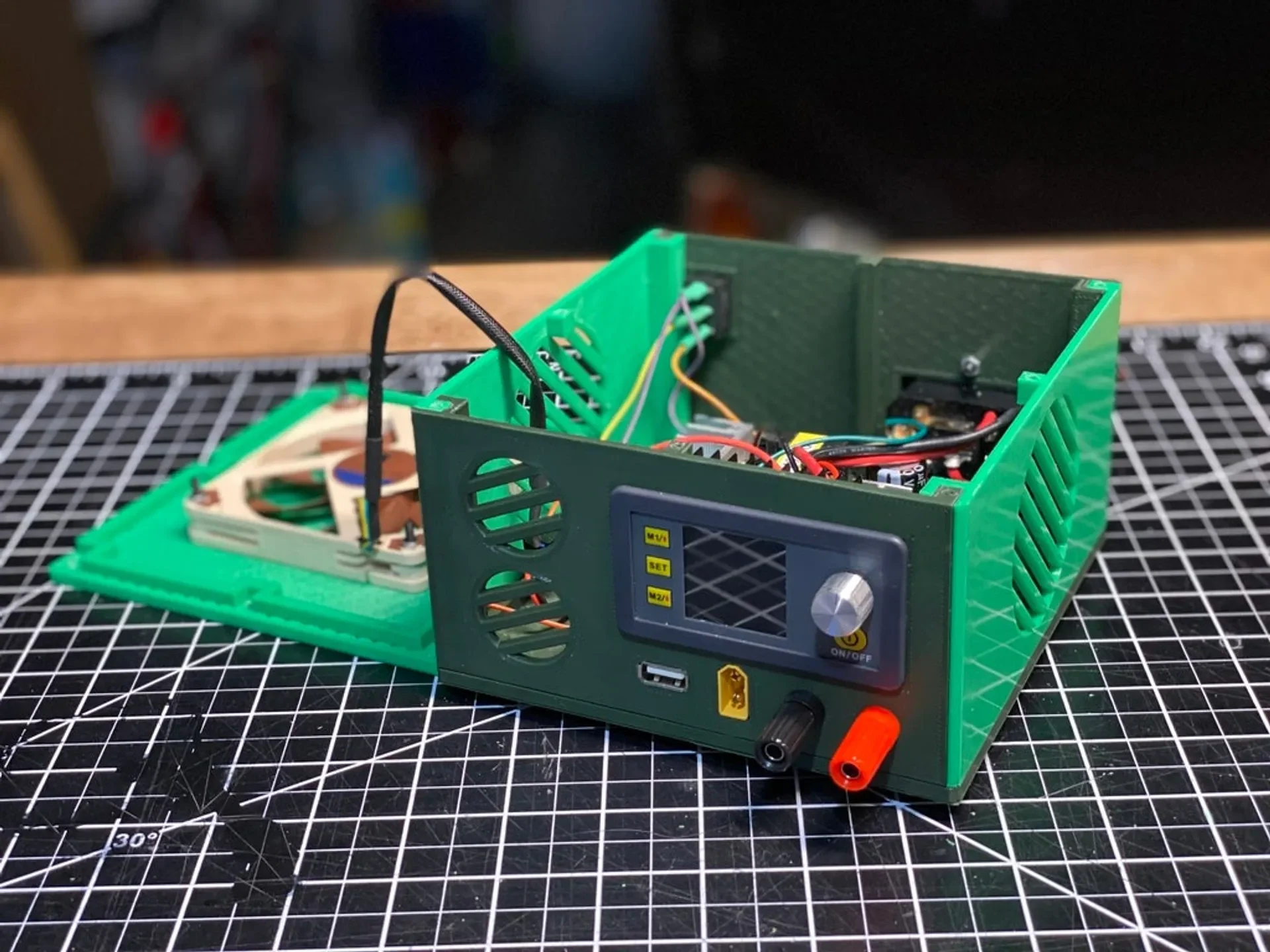

Примечание 3. Я не эксперт по электронике, поэтому не буду предоставлять схему подключения, хотя, если вы собираетесь попробовать этот проект, у вас есть много ресурсов или подобных схем, сделанных своими руками. Будьте осторожны с питанием при подключении выключателя! Оно может убить! Я также включил ссылку на предварительно смонтированную версию. Суть в том, что он идет от переключателя к источнику питания, а затем понижающего преобразователя к выходам мощности (гнезда типа «банан» и т. д.). Вы также можете перенаправить часть мощности постоянного тока на понижающ��й преобразователь непосредственно на вентилятор или через кулисный переключатель.

Особенности:
Точки крепления блока питания 36 В 5 А
2 небольшие точки крепления понижающего преобразователя
Крепления охлаждающего вентилятора 80 мм или 92 x 10 мм.

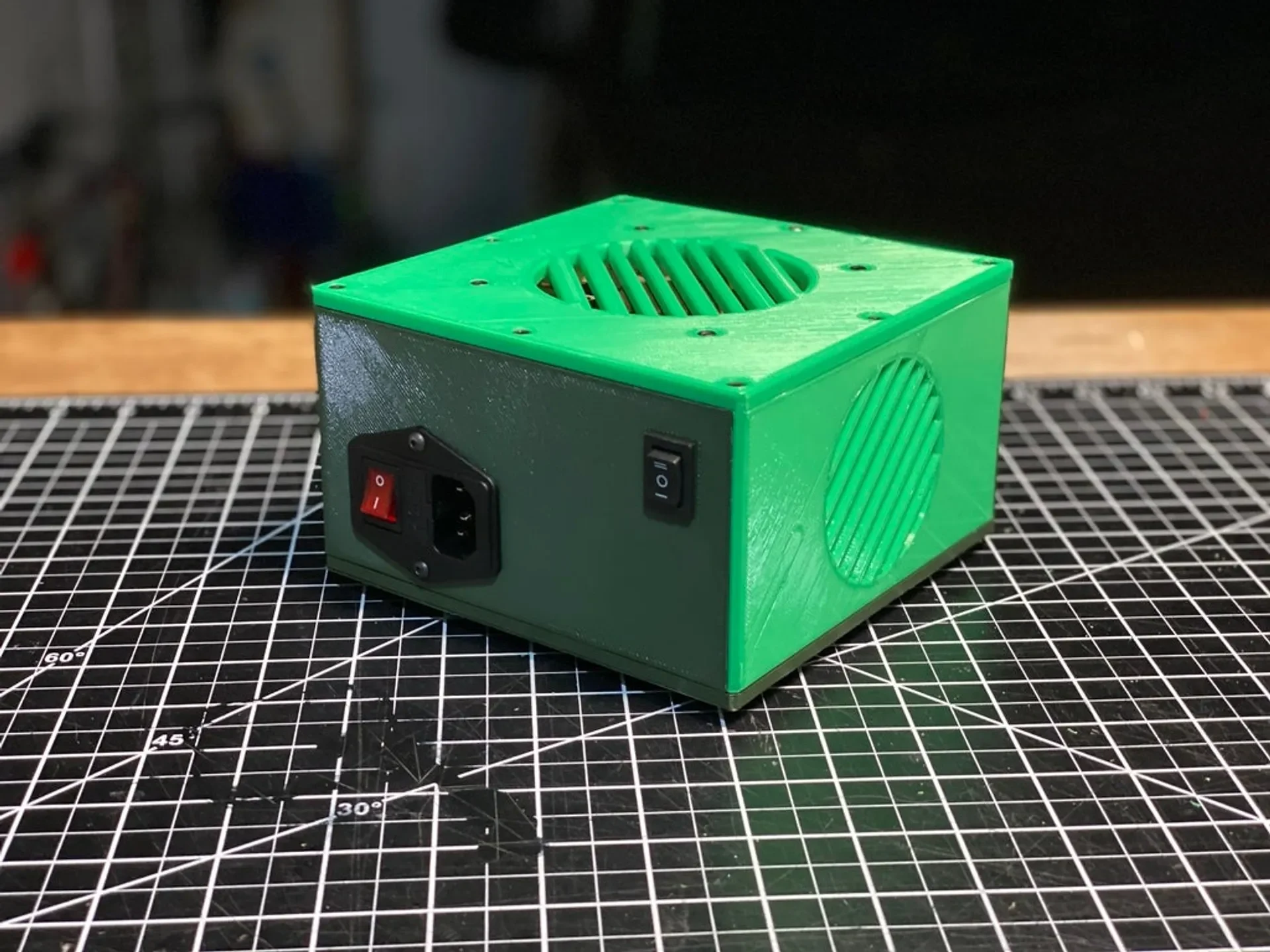

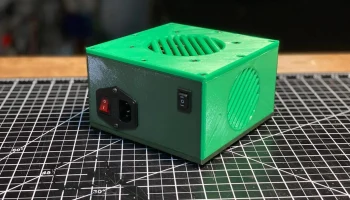

Точка крепления выключателя питания с предохранителем
Точка крепления кулисного переключателя (для питания вентилятора)
Точка крепления гнезда XT60
Точка крепления гнезда USB

Используемые компоненты:
Блок питания — https://amzn.to/3f2cySq
Разъемы-бананы — https://amzn.to/3h5L2oR
Понижающий преобразователь — https://amzn.to/2YcSea8
Понижающие преобразователи (ОБНОВЛЕНО) — https://www.amazon.com/Organizer-Lithium-Battery-Converter-Constant/dp/B07V7F5K8T/

80-мм вентилятор — https://amzn.to/3dLzLbl
92-мм вентилятор — https://amzn.to/30mF5Ot
Выключатель питания с предохранителем — https://amzn.to/2MG176L
Выключатель питания с предохранителем (предварительно подключенный!) — https://amzn.to/3f3xc4z
Кулисный переключатель — https://amzn.to/2YeIKv8
Разъем XT60 — https://amzn.to/2Ur80x1
USB-порт — https://amzn.to/2AgcfVm
Резиновые ножки 20 мм — https://amzn.to/37l2Wja
Метчик для резьбы 3 мм — https://amzn.to/2YmasGu

Спасибо моему приятелю Алану, который вдохновил этот проект!

Настройки печати

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2-0,3 нормально

Заполнение:

От 15 до 20%, чтобы уменьшить подушку

Нить: Любой PLA, PETG или ABS Любой
Примечания:

Извините, они не предназначены для печати, но их легко разместить на кровати! Большинство деталей печатаются ровно на лицевой стороне, поэтому высота слоев не имеет большого значения. Переднюю панель необходимо распечатать с опорами под разъем XT60, все боковые стенки имеют области, для которых либо нужны опоры, созданные слайсером, либо их можно распечатать с загруженными смоделированными опорами. Вам нужно будет выровнять исходные точки компонентов, прежде чем ориентировать их вместе для печати. Дайте мне знать, если у вас есть какие-либо вопросы, однако я не могу помочь с выравниванием опорной части для всех срезов, извините.

Пост-печать

Снимите опоры и все поля, с которыми вы, возможно, напечатали, соберите коробку, чтобы убедиться, что все правильно соединено. Как только все стены будут на месте, а верх и б
