Сушилка для нитей своими руками

Это попытка сделать свою собственную сушилку для нитей. В конце концов, это не дешевле, чем покупать один (например, SUNLU), но где же удовольствие?

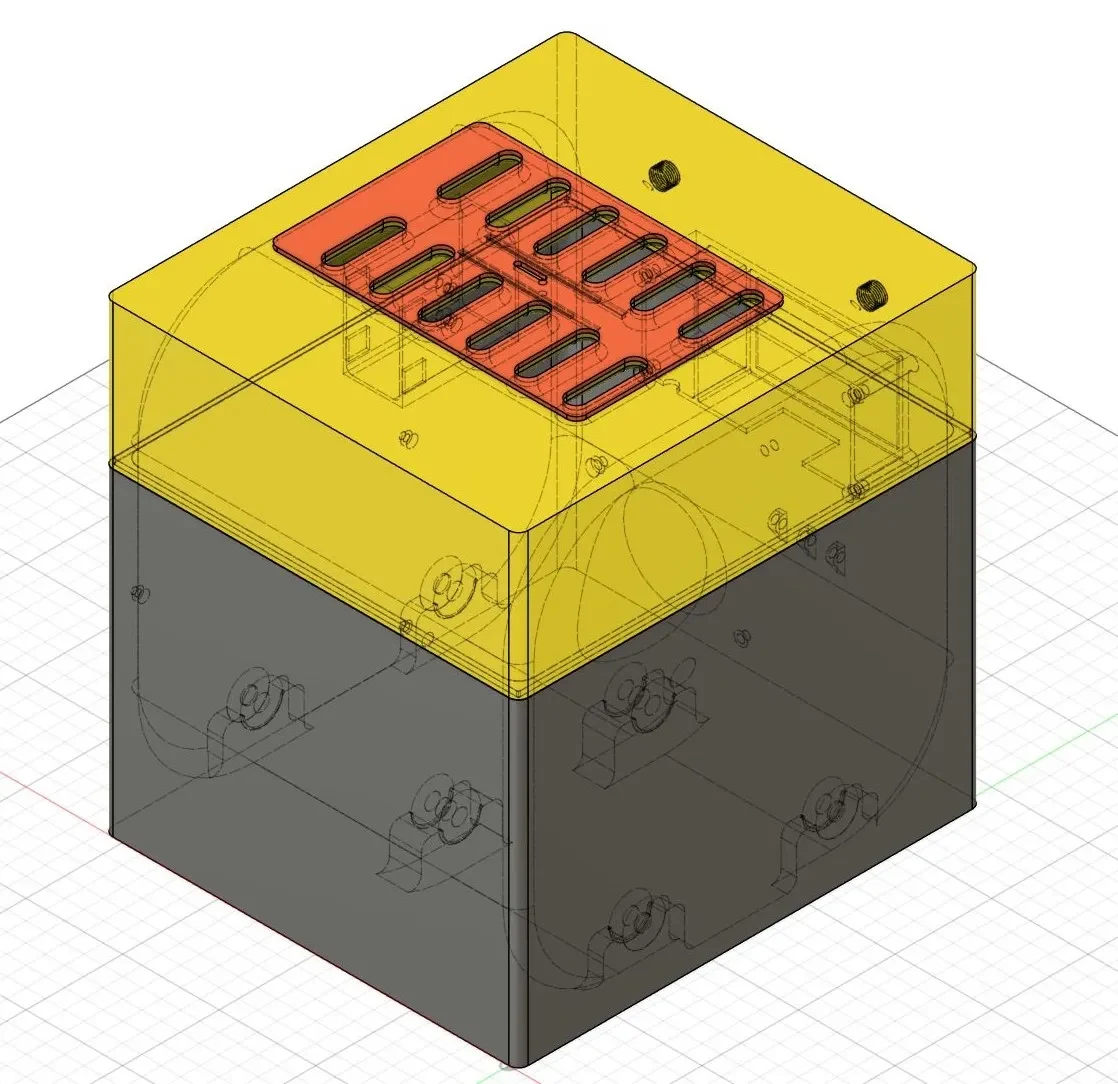

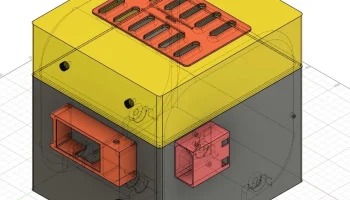

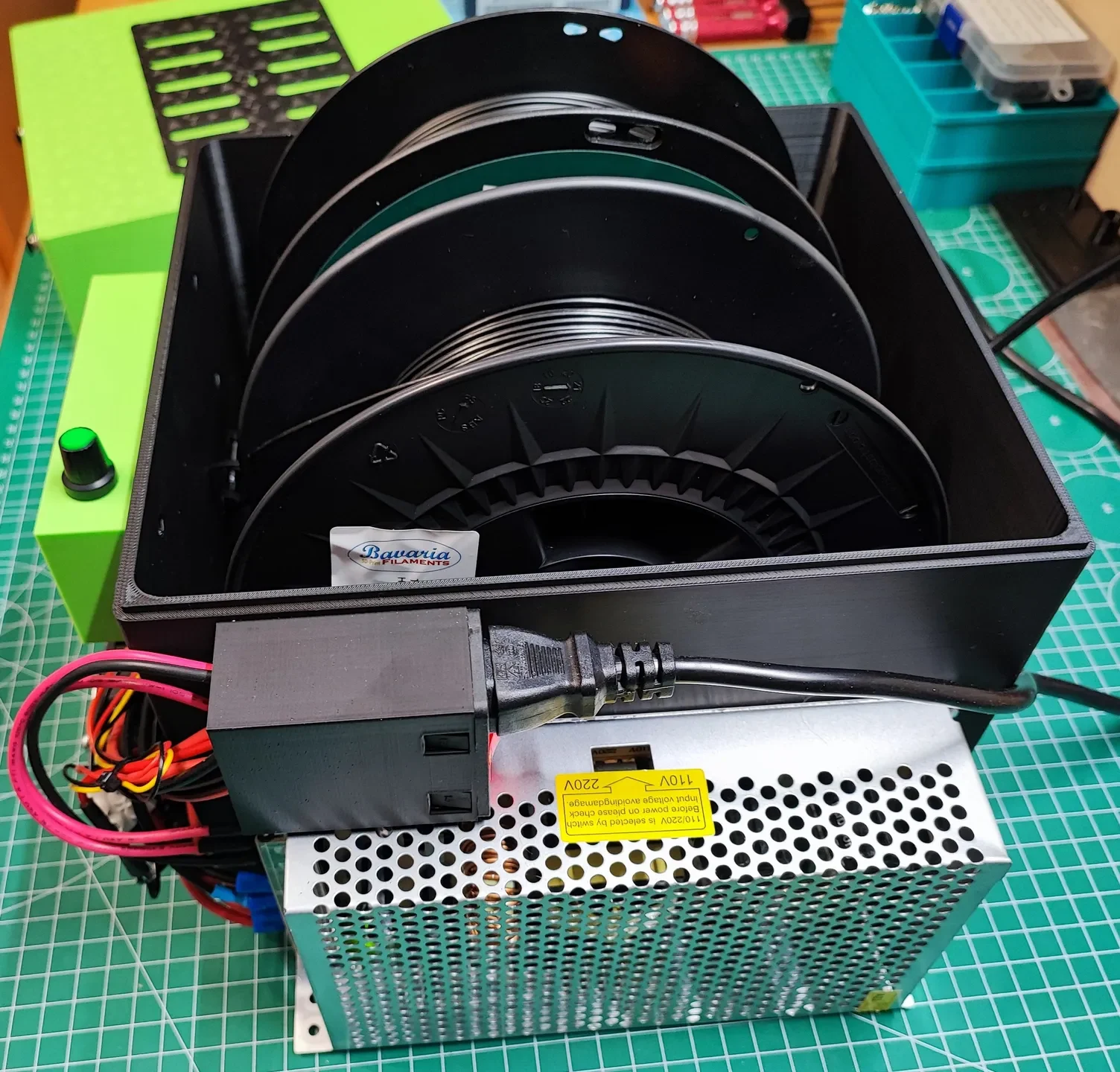

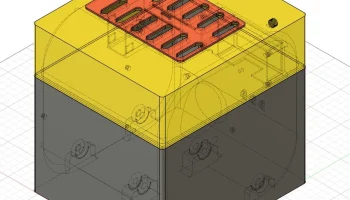

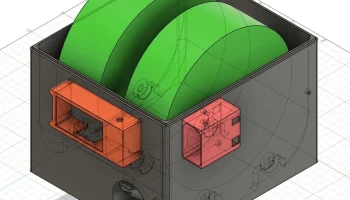

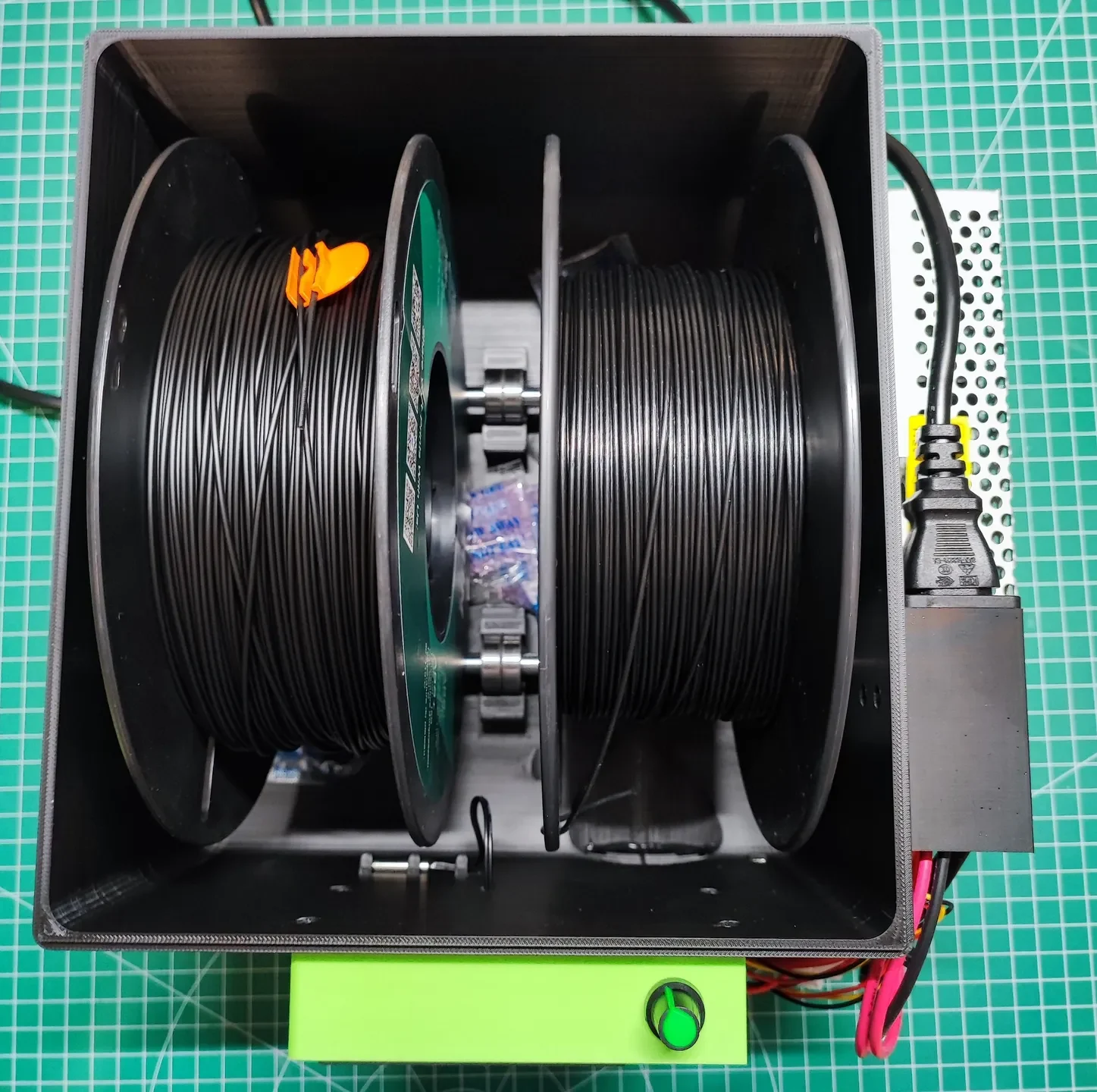

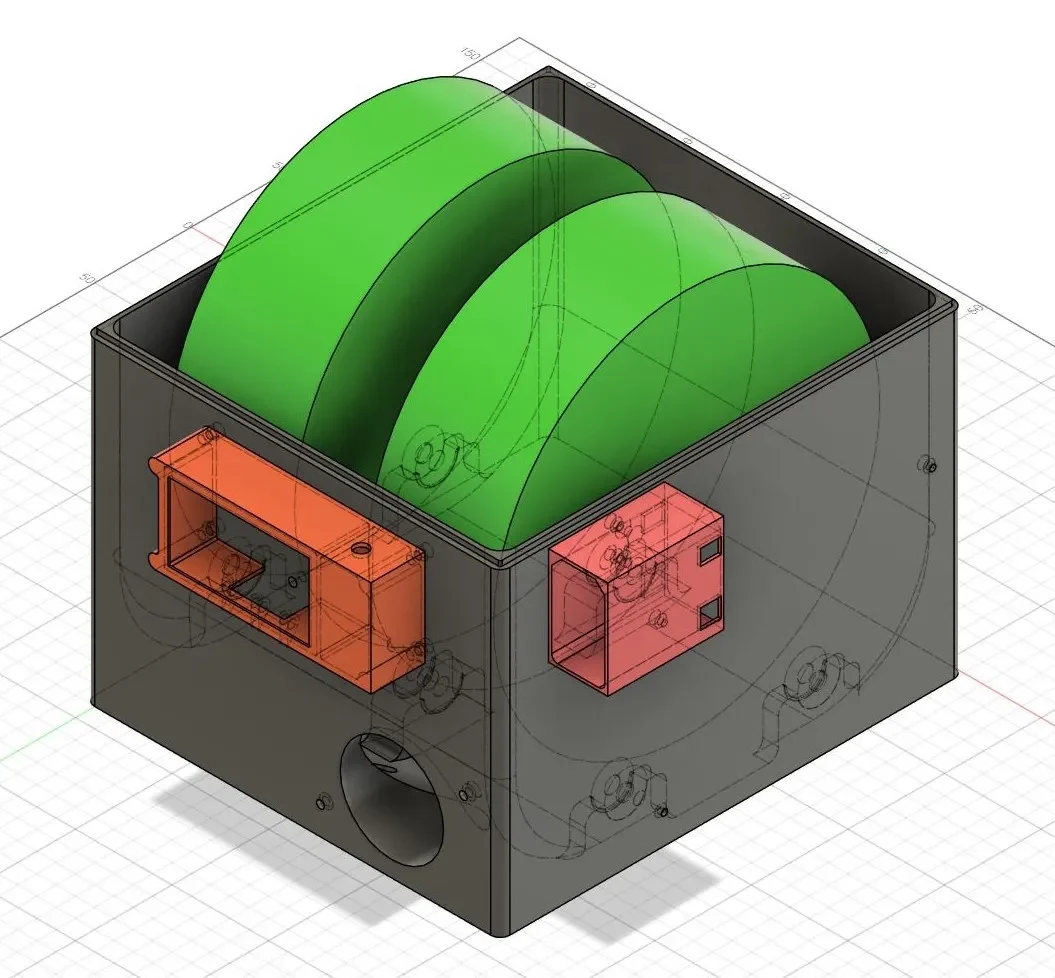

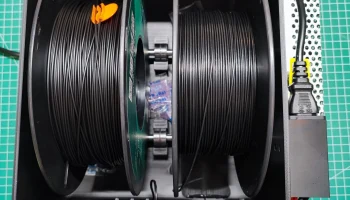

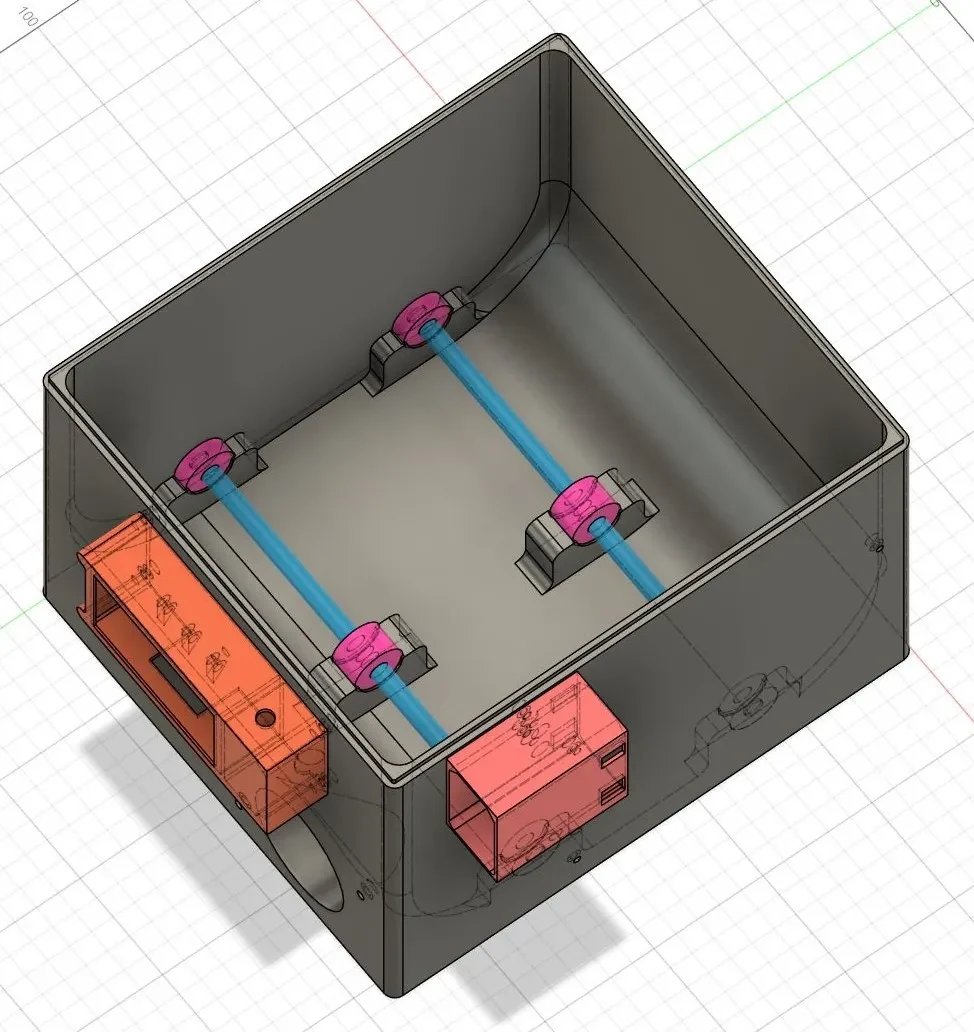

В сушилке для нити достаточно места для двух катушек с нитью по 1 кг. Никакой поддержки ни для одной из частей не требуется.

Вам следует использовать нить, которая выдерживает температуру не менее 70°C, поскольку нагреватель сбоку коробки нагревается сильнее, чем воздух, измеряемый внутри. В моем случае я использовал ABS+ для всех печатных деталей.

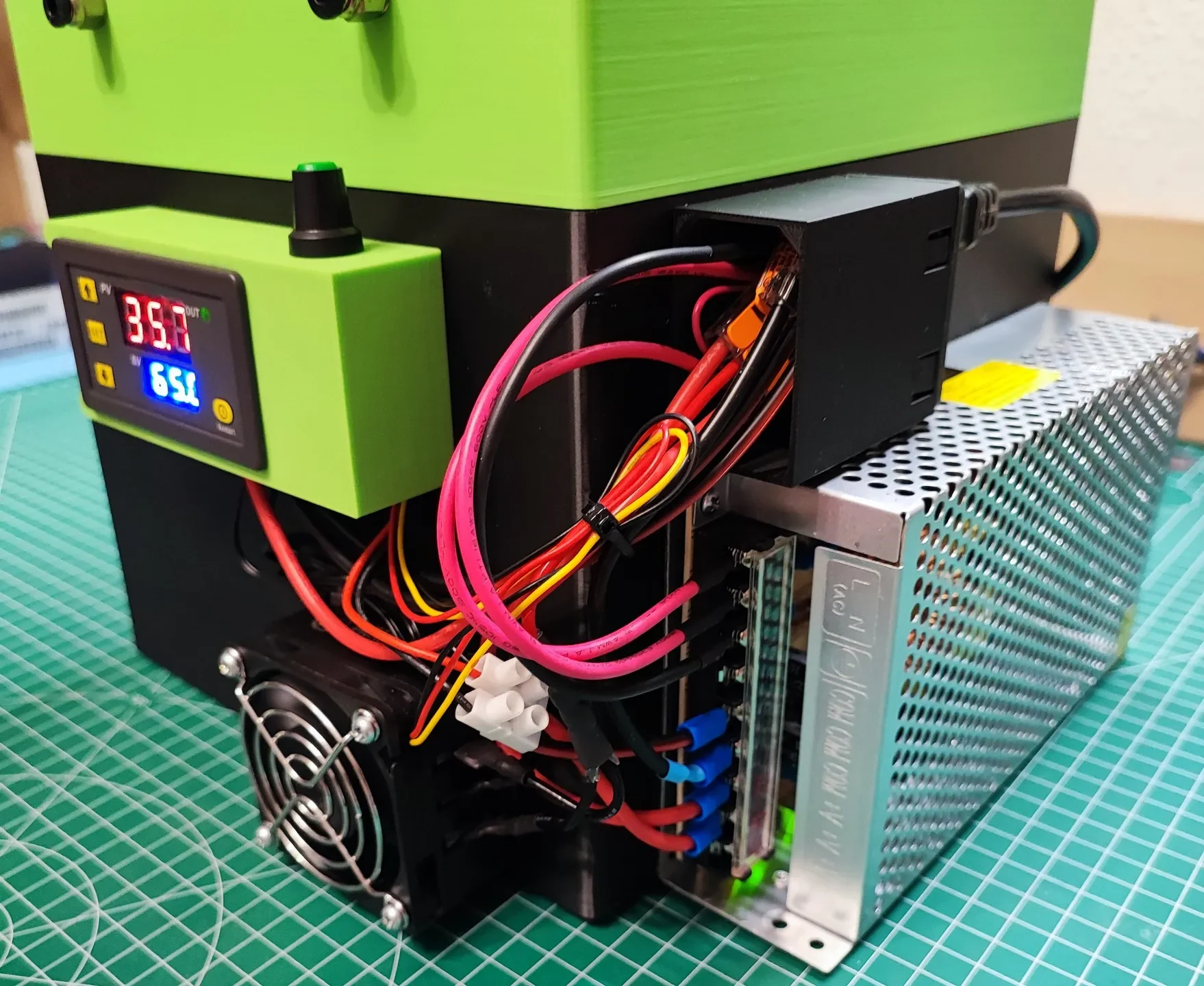

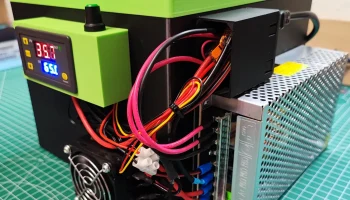

Что касается проводки, пожалуйста, взгляните на два рисунка, на которых показана общая проводка и подключение терморегулятора. Я не электрик, но не стесняйтесь задавать вопросы, если вы застряли.

Спецификация:

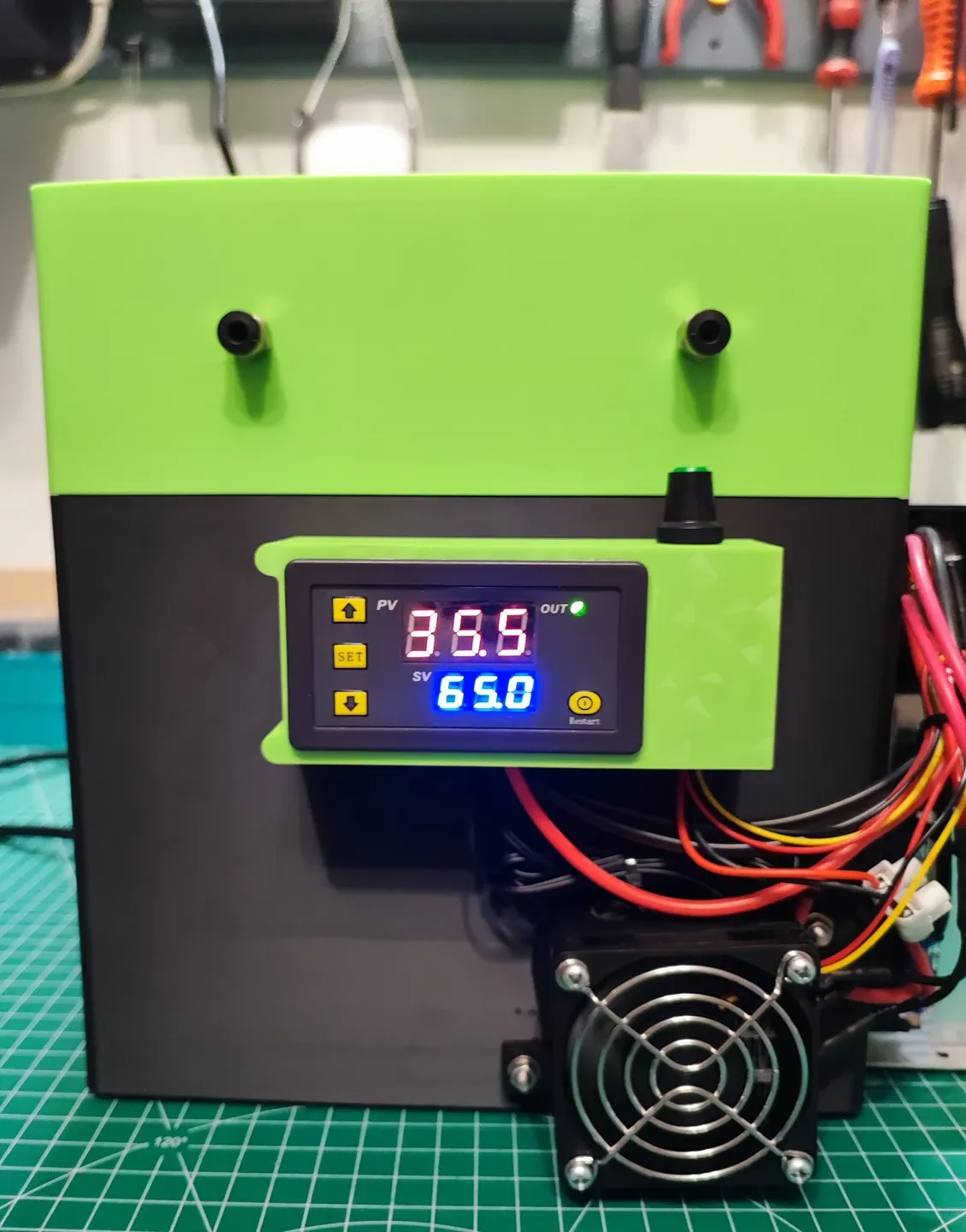

Мини-цифровой регулятор температуры W3230 12 В, 24 В, 220 В
Нагреватель PTC 12 В, 120 Вт с вентилятором
Вентилятор с ШИМ 12 В постоянного тока/плата контроллера двигателя
Блок питания переменного/постоянного тока 12 В, 20 А, 240 Вт

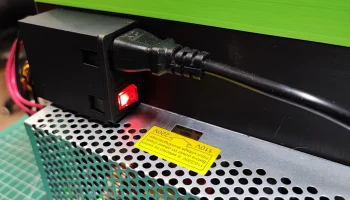

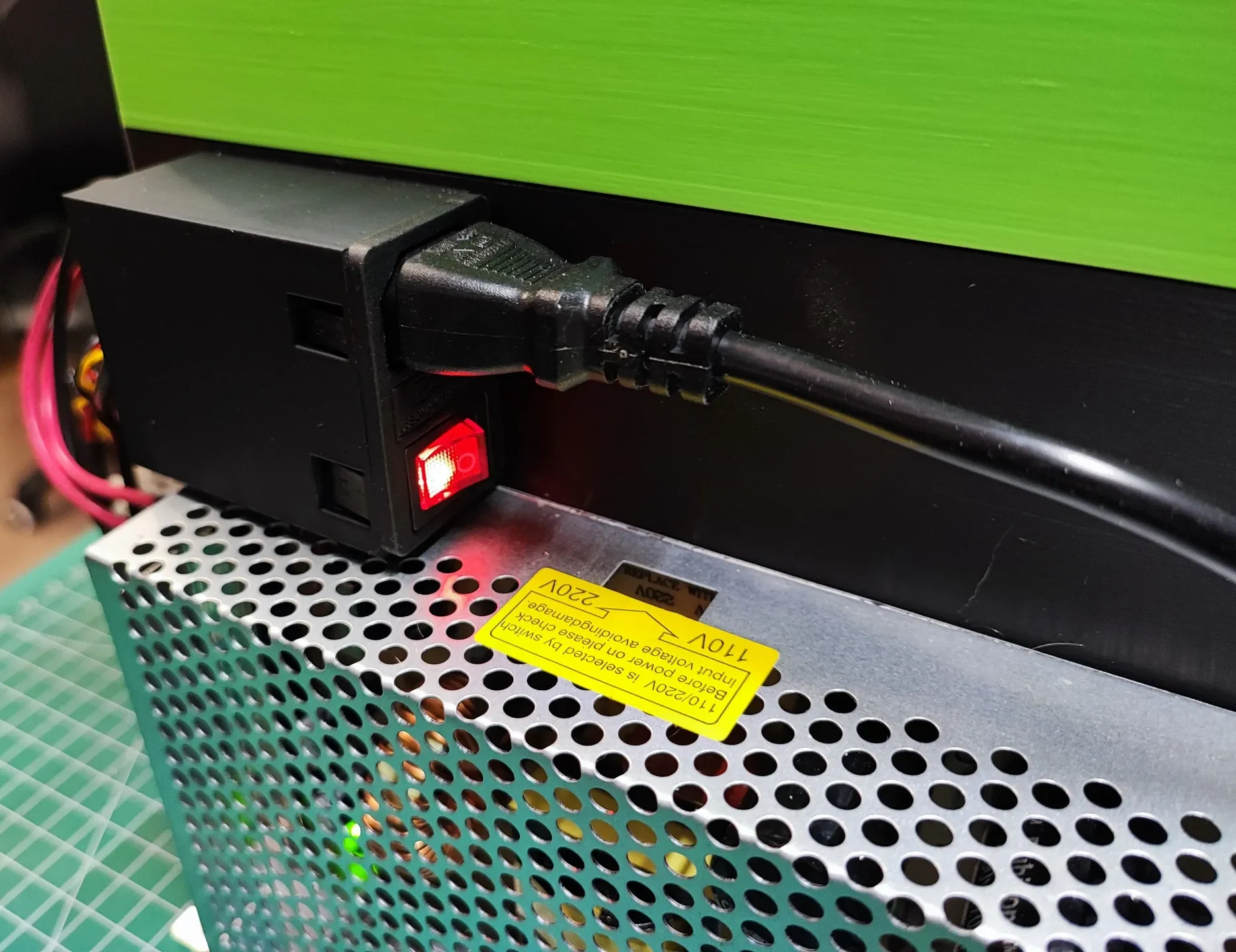

Выключатель блока питания с предохранителем на 15 А (необязательно, но настоятельно рекомендуется)
2x нажимных фитинга Bowden M10/6 мм (опционально, если закрыть отверстия в крышке)

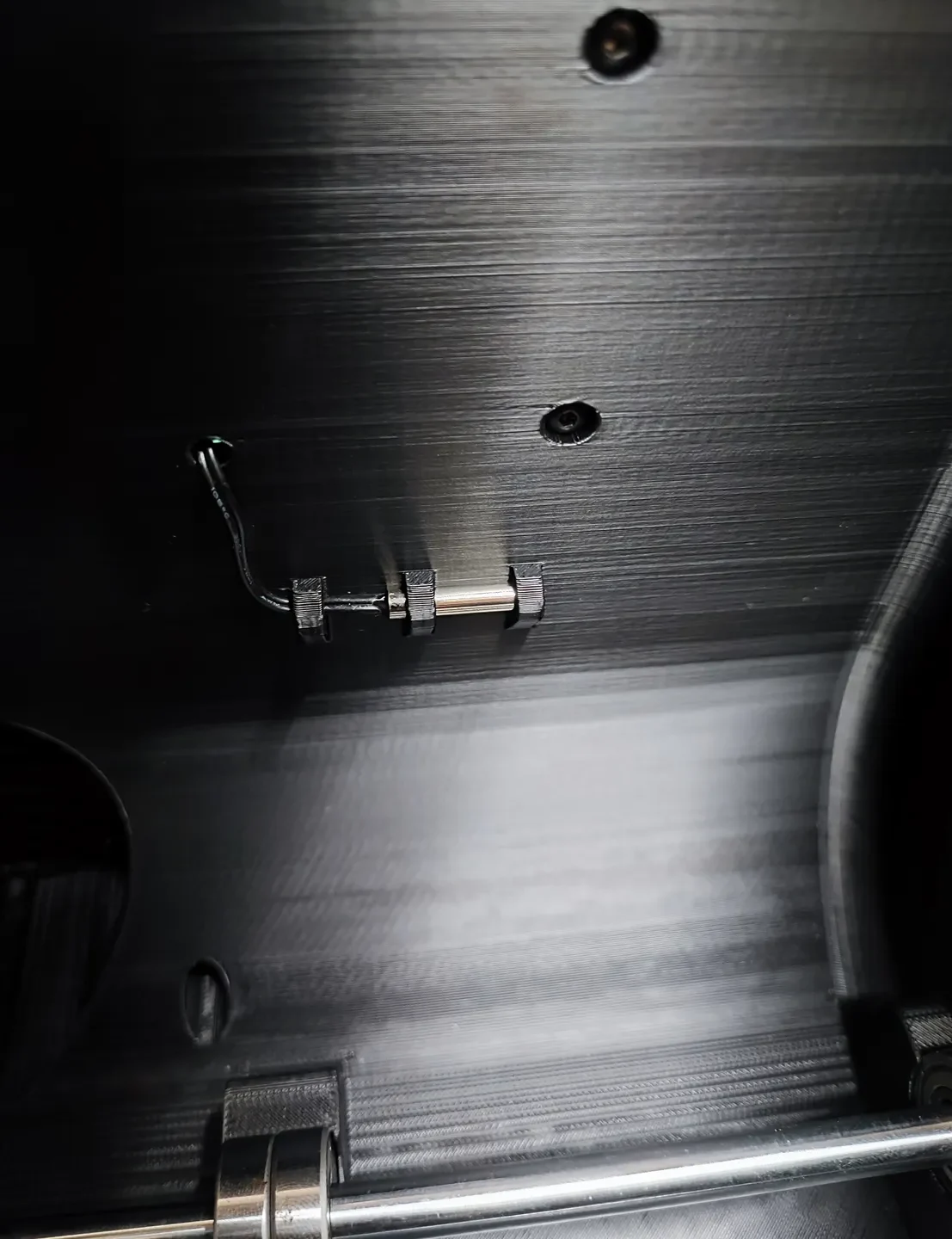

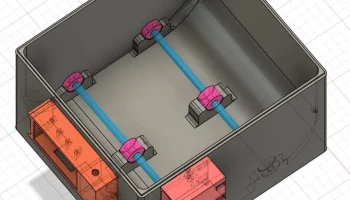

4 линейных стержня диаметром 100 мм и диаметром 8 мм.
8 шарикоподшипников 608 ZZ
6 резьбовых вставок M3x5,7
8-9 винтов M3x6 с круглой головкой (6x для деталей корпуса, 2-3x в зависимости от вашего блока питания)
1 винт с круглой головкой M3x10, шайба M3 и шестигранная гайка (для крышки)
2 винта с круглой го��овкой M4x15 и 2 шестигранные гайки M4 (для нагревателя)

Если вы не замените штатный вентилятор отопителя на 4-контактный вентилятор 60x60, контроллер вентилятора будет работать только как переключатель. С помощью 4-контактного вентилятора можно контролировать скорость вращения вентилятора.
