Монитор 5K своими руками v2

Мне очень хотелось монитор 5K, но я не хотел платить за очень дорогой монитор Apple или дисплей LG Ultrafine. Помимо стоимости, у них также есть только порты Thunderbolt, и мне нужна была возможность использовать кабели HDMI и обычные кабели DisplayPort. Я решил заказать только панель, которая есть в iMac 5K, а также ту же панель, которая есть в мониторе LG Ultrafine. В том же магазине я смог купить плату драйвера, которая питала панель и давала мне те порты, которые я искал. Разница между пакетами A и B заключается в том, что пакет B также поставляется с блоком питания, поэтому я рекомендую вам приобрести его, если вам также нужен блок питания.

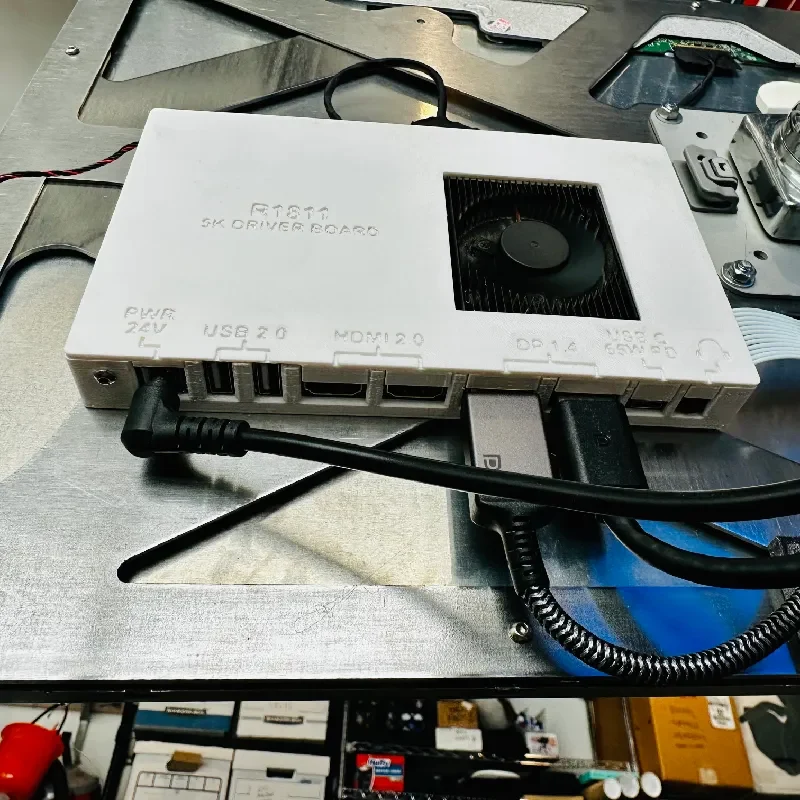

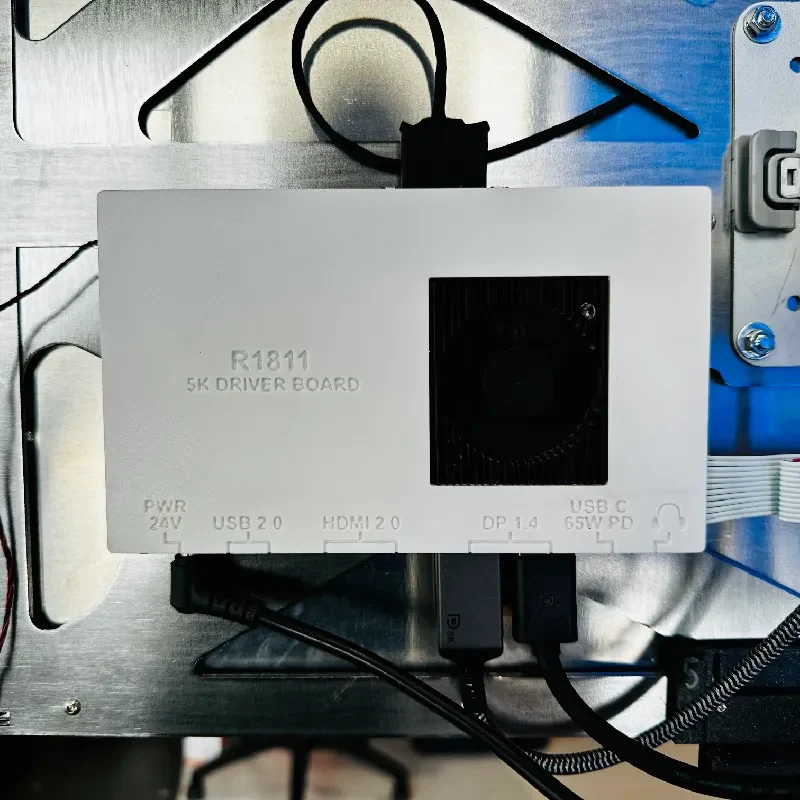

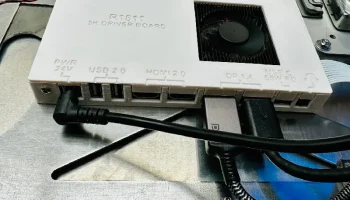

Когда у меня были панель и плата, я смог временно закрепить их на куске фанеры, чтобы проверить их, но мне нужно было лучшее решение для корпуса, поэтому я сделал его для платы драйвера на своем 3D-принтере, а затем заказал в oshcut плоскую стальную заднюю панель. Обычно это стоило бы мне 86 долларов, но я получил реферальную ссылку из видео JerryRigsEverything о Hummer EV, которая дает вам скидку 45 долларов на ваш первый заказ (код см. в описании его видео).

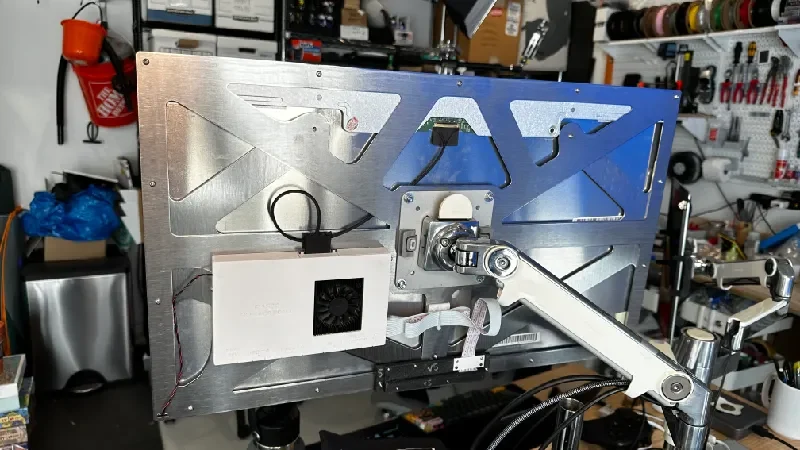

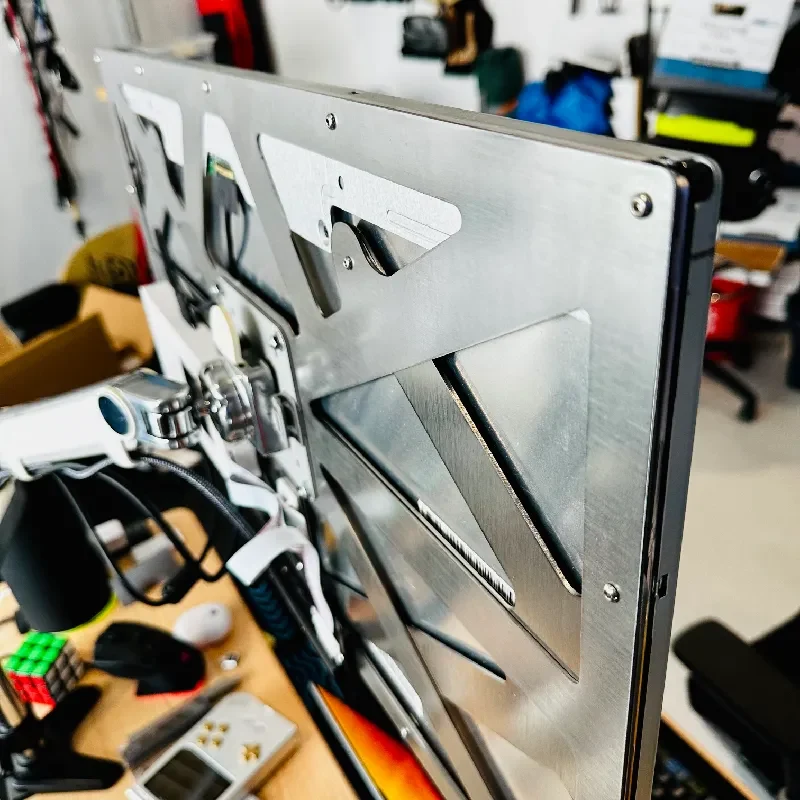

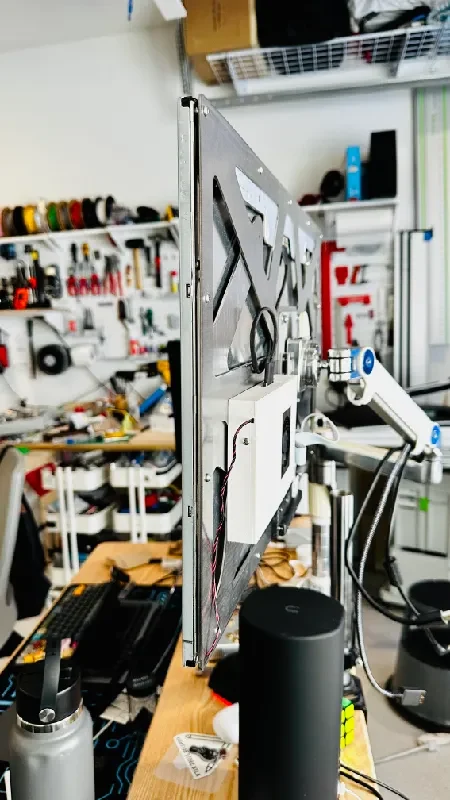

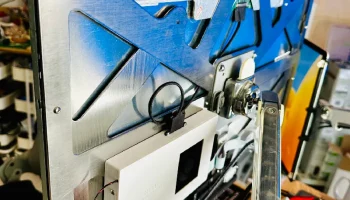

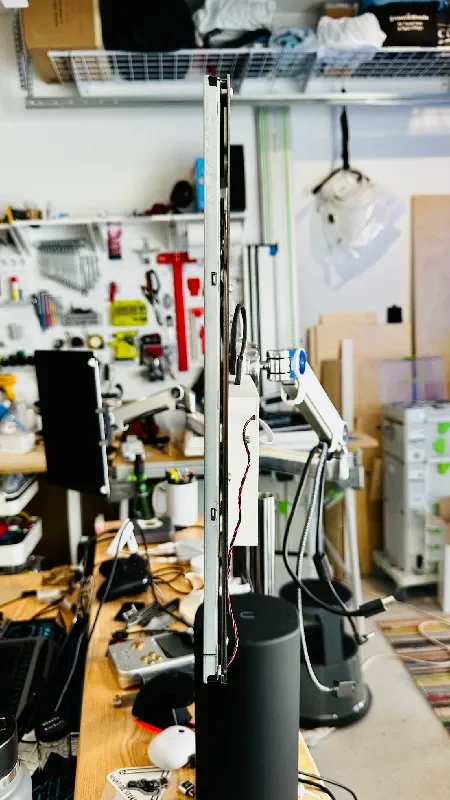

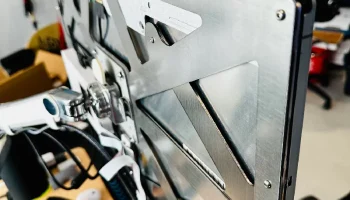

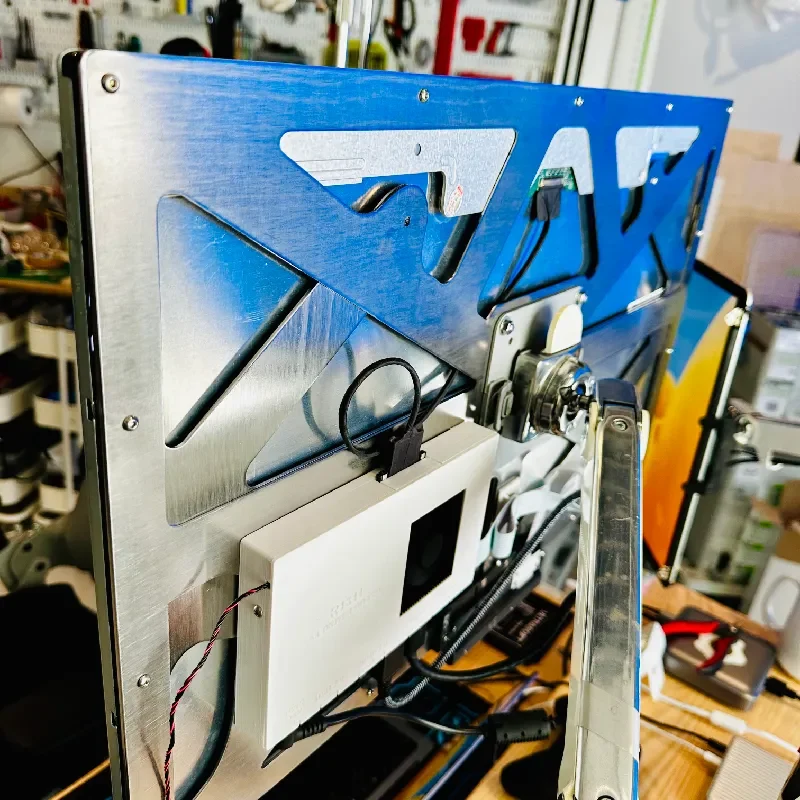

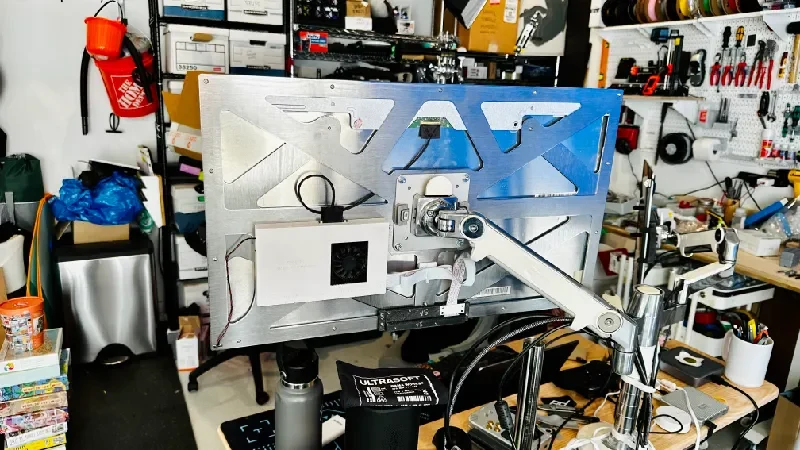

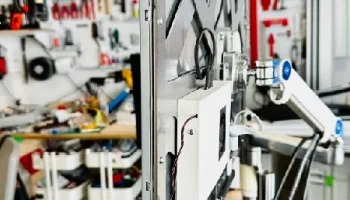

Стальная задняя панель имеет отверстия, которые позволяют прикрепить ее непосредственно к отверстиям на задней панели дисплея. Для этого понадобится 16 винтов M3x5 мм. В текущей конструкции платы контроллера она прикреплена к нижней части дисплея, и вы можете перемещать ее вверх и вниз, чтобы скрыть или показать ее. Это то, что, вероятно, будет развиваться по мере того, как я буду использовать его и думать об этом еще немного. Часть меня хочет припаять расширения к плате контроллера, чтобы я мог сделать свою собственную плату без необходимости перемещать большой ленточный кабель вверх и вниз с помощью кнопок.

Части:
Купить — Панель дисплея 5K LM270QQ2 — $270
Купить — Плата драйвера 5K для LM270QQ2 — $250
Закажите 2 стальные задние панели в OSHCut (внешняя и внутренняя панели. Не забудьте использовать упомянутый выше код купона, чтобы получить скидку 45 долларов на первый заказ.)
3D-печать — корпус платы водителя и детали корпуса управления.
(23x) Винты с полукруглой головкой M3x5 мм:
16 таких винтов для крепления панели дисплея к стальной задней панели.
4 таких винта для крепления платы драйвера к корпусу, напечатанному на 3D-принтере (файл задней крышки платы драйвера R1811).
3 таких винта удерживают крышку корпуса платы драйвера.
(4x) Винты и гайки с плоской головкой M3x5 мм для крепления корпуса платы драйвера к задней панели.
(10x) винтов для корпуса платы контроллера.
(1x) Винт с полукруглой головкой M3x4 мм для крепления верхней ч��сти переднего слайдера к задней панели
(2x) Винты с полукруглой головкой M3x8 мм для крепления сторон переднего слайдера к задней панели
(5x) винтов с полукруглой головкой M2x6 мм для скрепления корпуса органов управления.
(2x) винта с полукруглой головкой M2x10 мм, которые также скрепляют корпус элементов управления.

Вот видео, которые у меня есть на данный момент, демонстрирующие эту сборку:
