Осушитель воздуха для нитей 3D-принтера своими руками......

Резюме

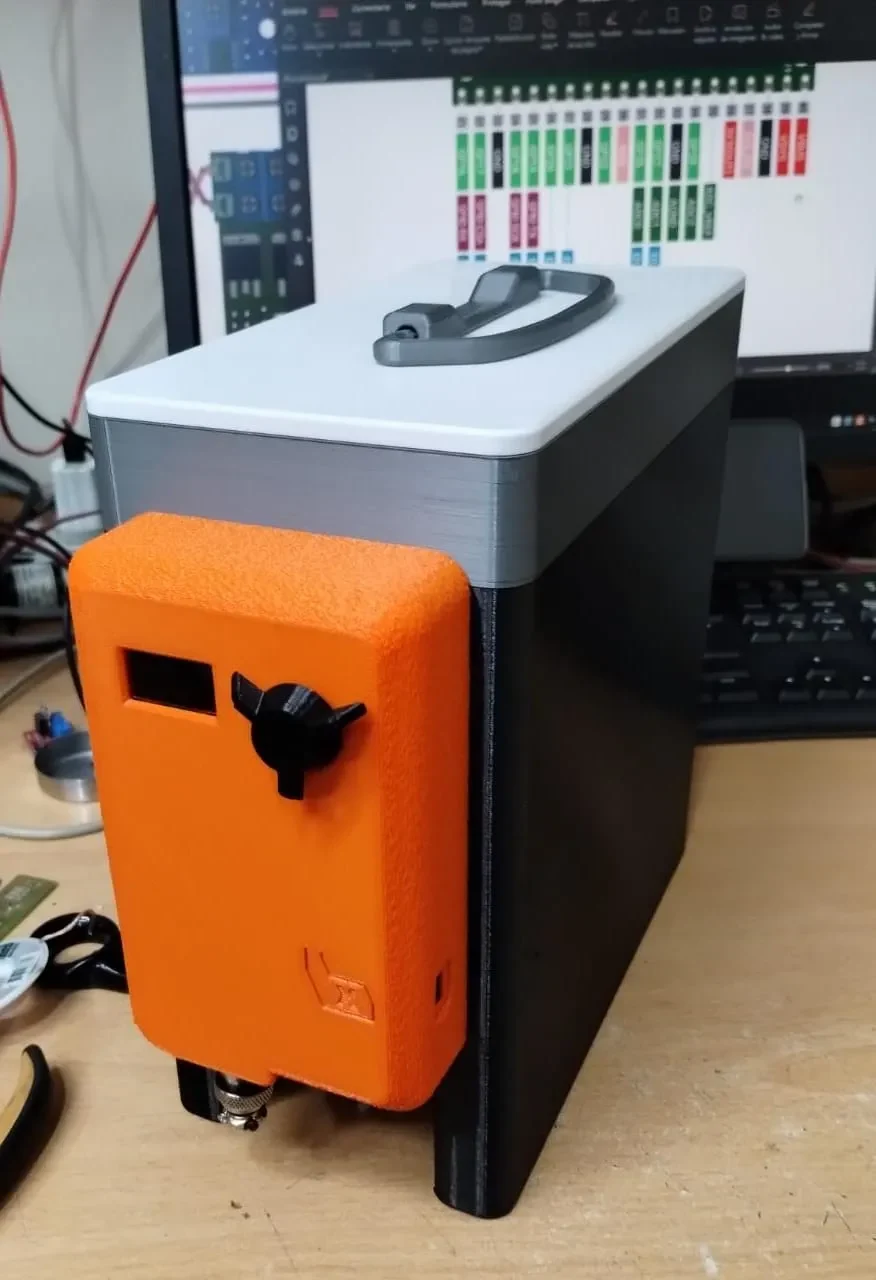

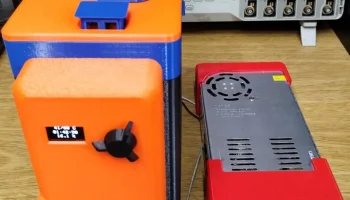

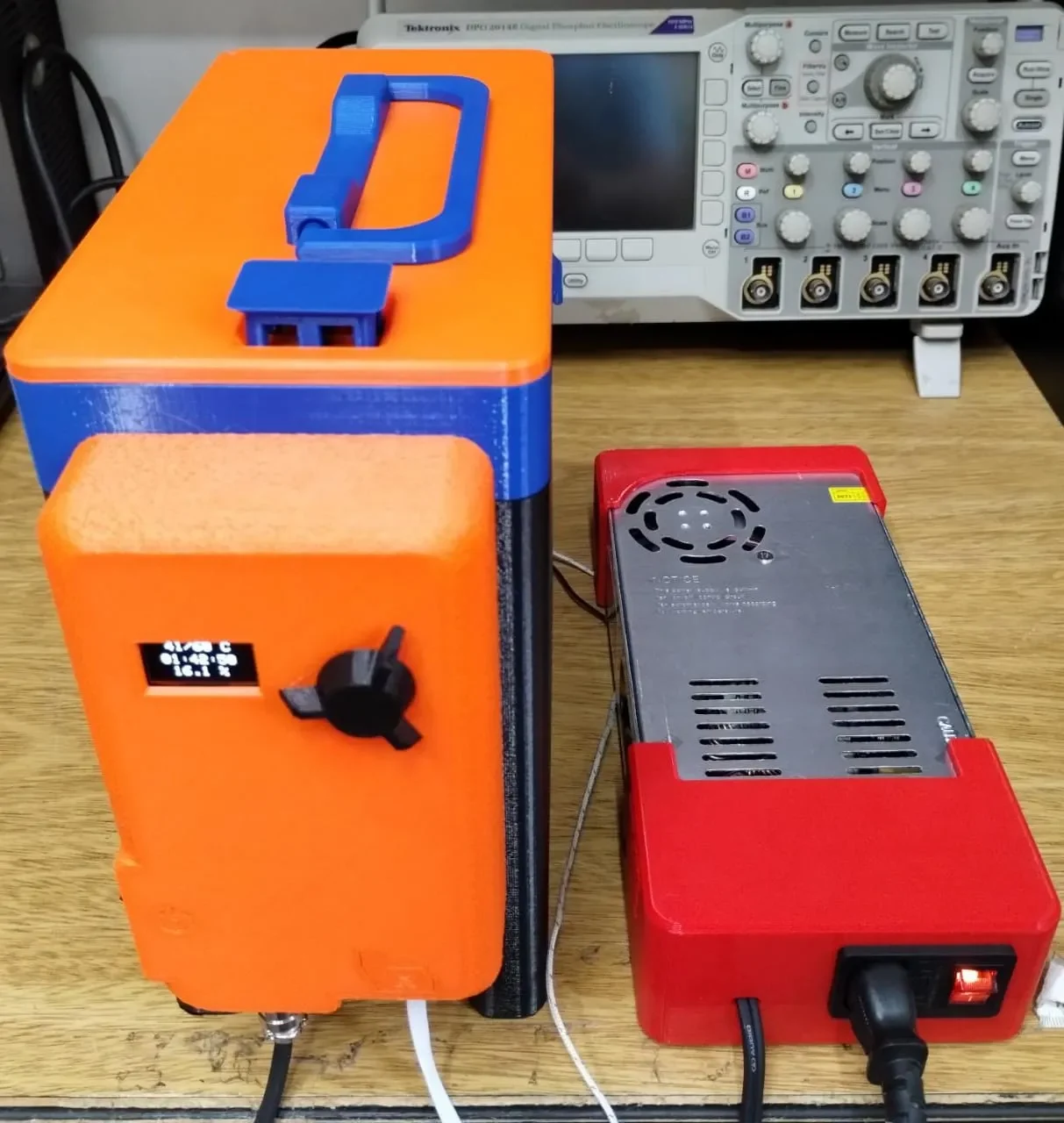

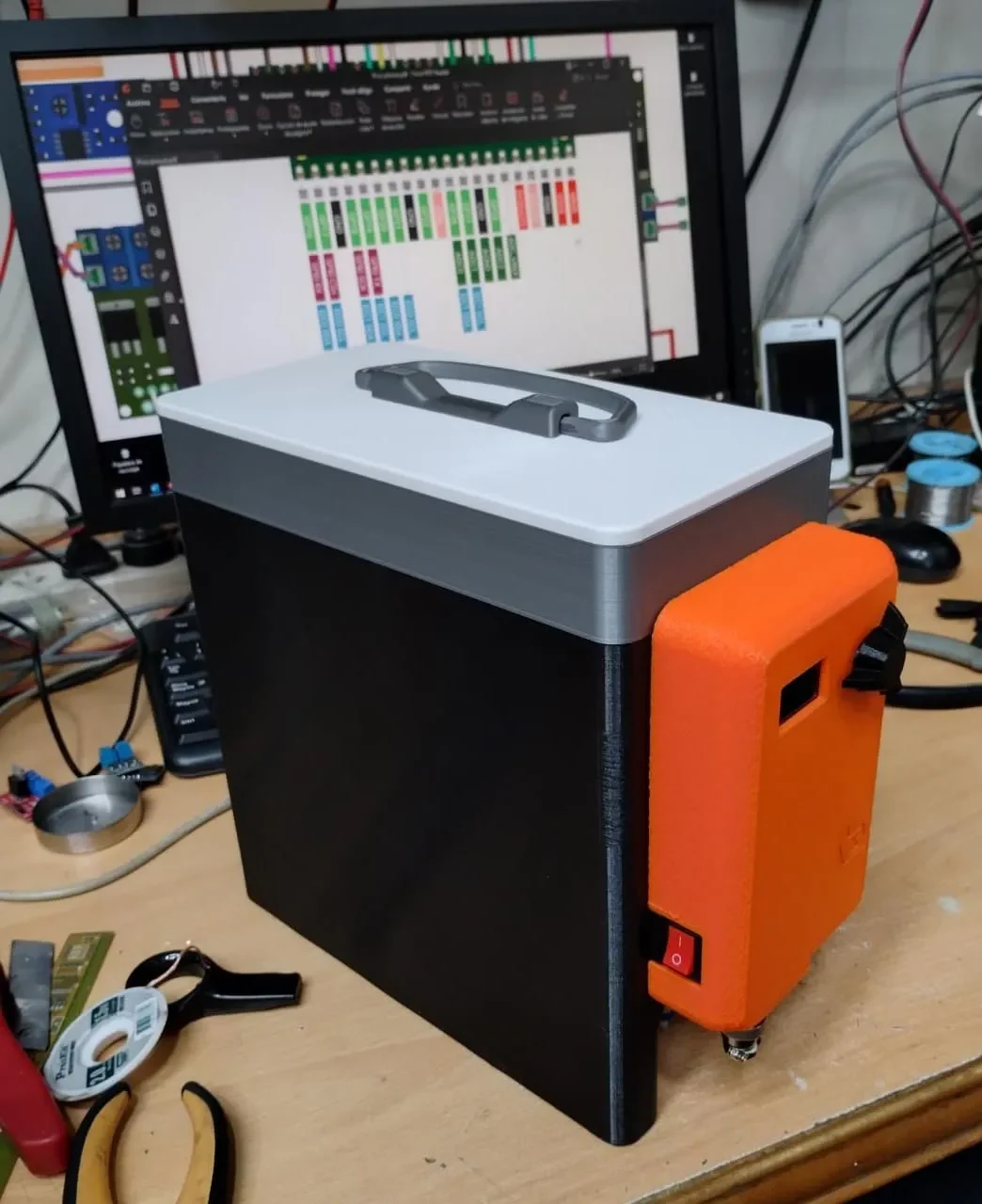

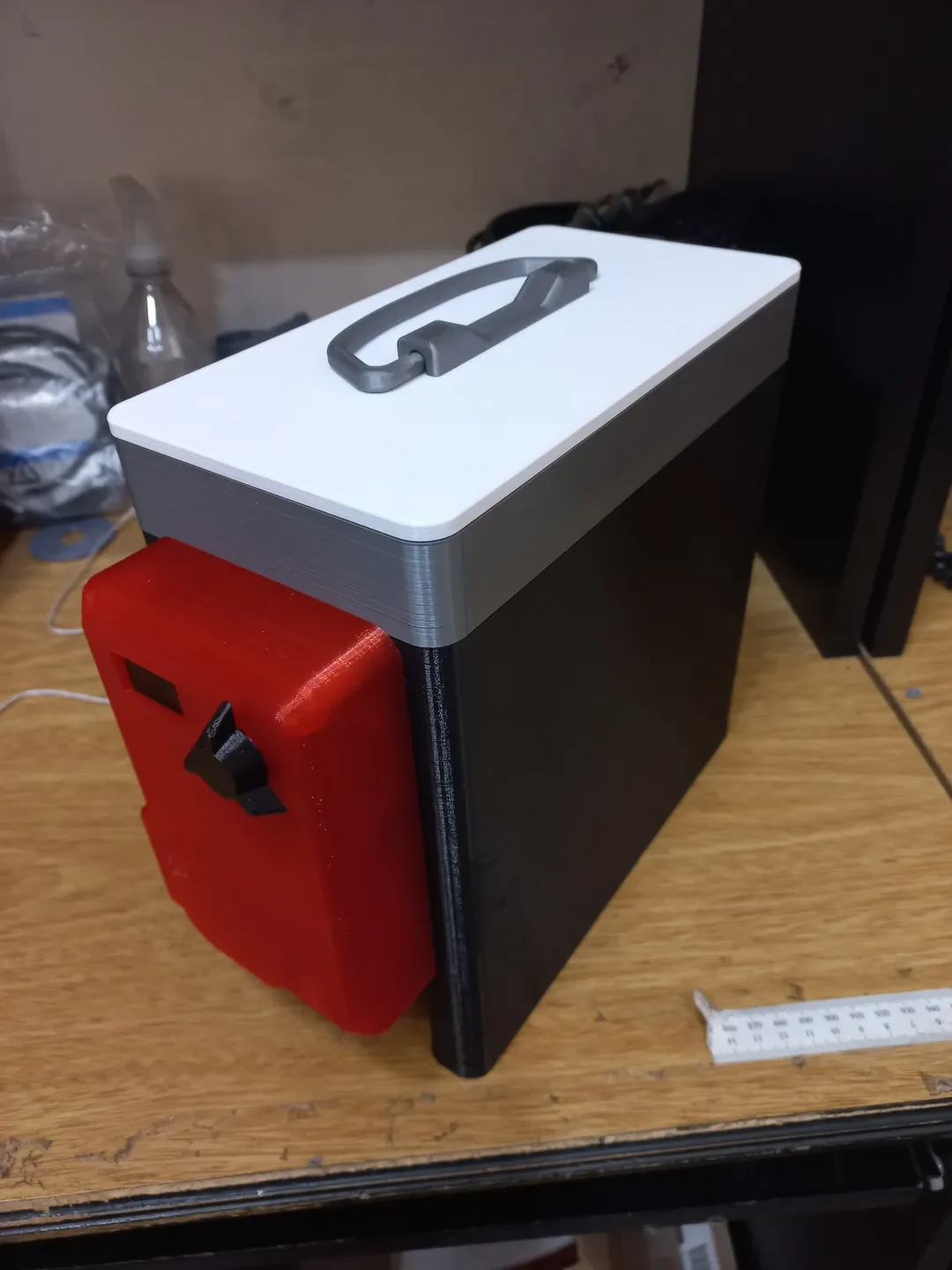

Представляем нашу коробку для сушки нитей своими руками — идеальное решение для любителей 3D-печати. Эта инновационная конструкция обеспечивает точный контроль температуры, обеспечивая оптимальные условия сушки нити. Благодаря функциям автоматического запуска и остановки вы можете легко настроить его и доверить ему поддержание идеальной температуры, что позволит вам без беспокойства сосредоточиться на своих отпечатках.

Эта сушилка предназначена для катушек с нитями следующих максимальных размеров: Диаметр: 215 мм и ширина 75 мм.

Над разработкой этого проекта я работал вместе со своим другом @JuanSchiavoni_168106. Он занимался всей электроникой, проводкой и прошивкой устройства, а я участвовал исключительно в разработке 3D-модели корпуса и его компонентов для печати.

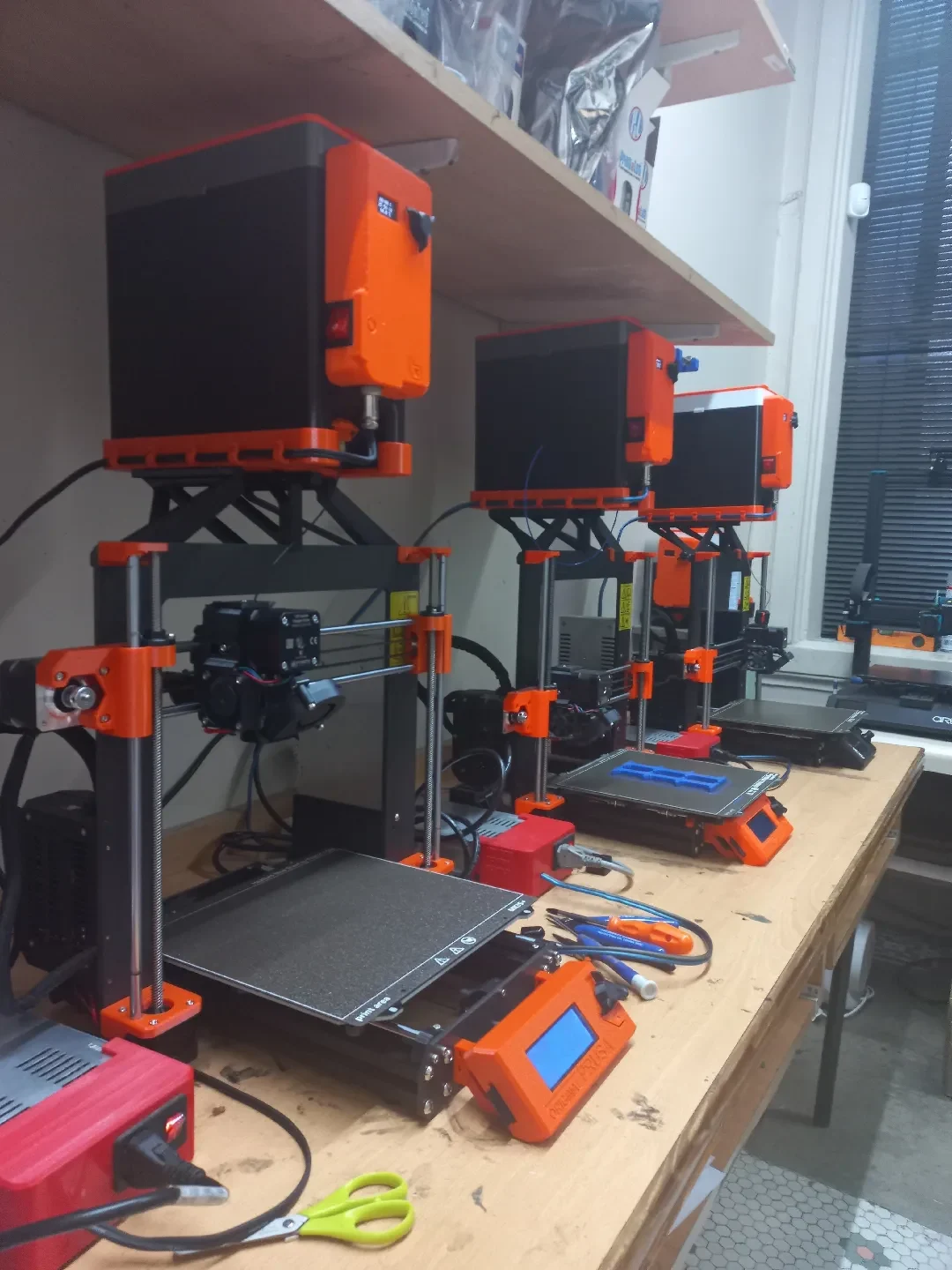

Одним из фундаментальных принципов проектирования этого устройства является возможност�� полной 3D-печати его корпуса. Более того, каждый компонент был тщательно разработан, чтобы идеально вписаться в Prusa MK3S+, обеспечивая плавную интеграцию и элегантный профессиональный вид.

Полный файл проекта, который включает в себя инженерный отчет, спецификацию, подробные инструкции по сборке, прошивку и т. д., можно найти по следующей ссылке: Осушитель воздуха своими руками для нитей для 3D-принтеров.

Список распечатанных файлов

Подробный список компонентов для печати приведен ниже:

Описание Эталонное изображение Кол-во нитей
1 Dry_box_baseBottom_v1.2
ПЭТГ 1
2 крышка подшипника
ПЭТГ 4
3 optic_support_v1.0
ПЭТГ 1
4 racord_base_v1.2
ПЭТГ 1
5 handle_base_v1.1
ПЛА+ (или ПЭТГ) 1
6 handle_v1.1
ПЛА+ (или ПЭТГ) 1
7 Dry_box_baseTop_v1.2
ПЛА+ (или ПЭТГ) 1
8 Dry_box_top_v1.2
ПЭТГ 1
9 Magnetic_gate_base_v1.0
ПЭТГ 1
10 рычаг_сервопривод
ПЭТГ 1
11 Dry_box_gate_v2.0
ПЛА+ (или ПЭТГ) 1
12 электроника_case_mb_cover_v1.5
ПЭТГ 1
13 электроника_case_mb_bottom_v1.2
ПЭТГ 1
14 шаг вниз_support_v1.2
ПЭТГ 1
15 ЖК-кнопка_v2
ПЭТГ 1
16 axis_cover_short
АБС 1
17 axis_cover_joint
АБС 1
18 axis_cover_long
АБС 1
19 axis_cover_nut
АБС 2
Важные соображения

В столбце «Нить» указан рекомендуемый материал для отпечатков, основанный на обширных испытаниях. Это особенно важно для следующих случаев:

Цилиндры, закрывающие резьбовые стержни (поз. 16-19), поскольку вес катушки может деформировать и повредить детали, напечатанные из PLA+ и даже PETG при высоких температурах, поэтому для этой печати следует использовать ABS. Кроме того, для правильной работы одометра требуются две детали заметно разных цветов (белый и черный).
То же самое относится и к крышке, которая деформируется под собственным весом при температуре выше 40°C, поэтому для этого следует использовать PETG.
С другой стороны, некоторые детали (позиции с 5 по 7 и 11) можно напечатать в PLA+.

Я должен подчеркнуть, что моему другу @JuanSchiavoni_168106 удалось разработать высокоточный регулятор температуры, я бы осмелился сказать, что он намного лучше, чем у продуктов большинства известных брендов на рынке.

Надеюсь, этот проект заинтересует вас так же, как и нас. Мы потратили бесчисленное количество часов на проектирование, итерацию и тестирование всей системы.

Улучшите свои возможности 3D-печати с помощью нашей надежной и эффективной сушилки для нити.

Удачной печати!!!

Обновление от 19.09.2023:
Похожие модели
Подставка для сушки нити своими руками для 3D-принтера

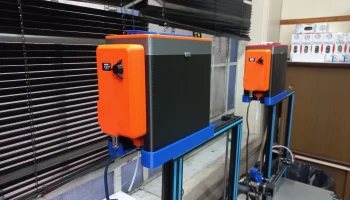

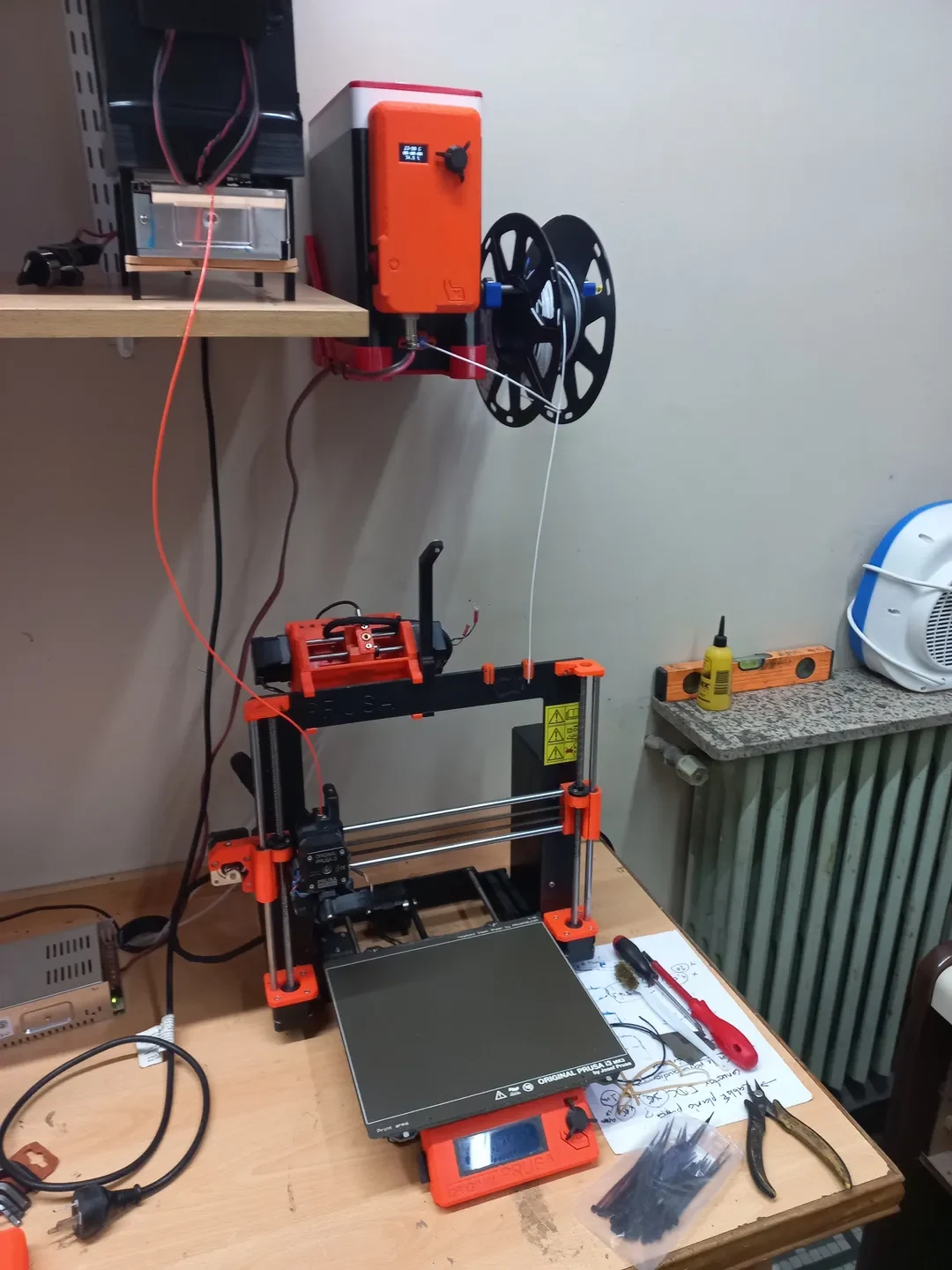

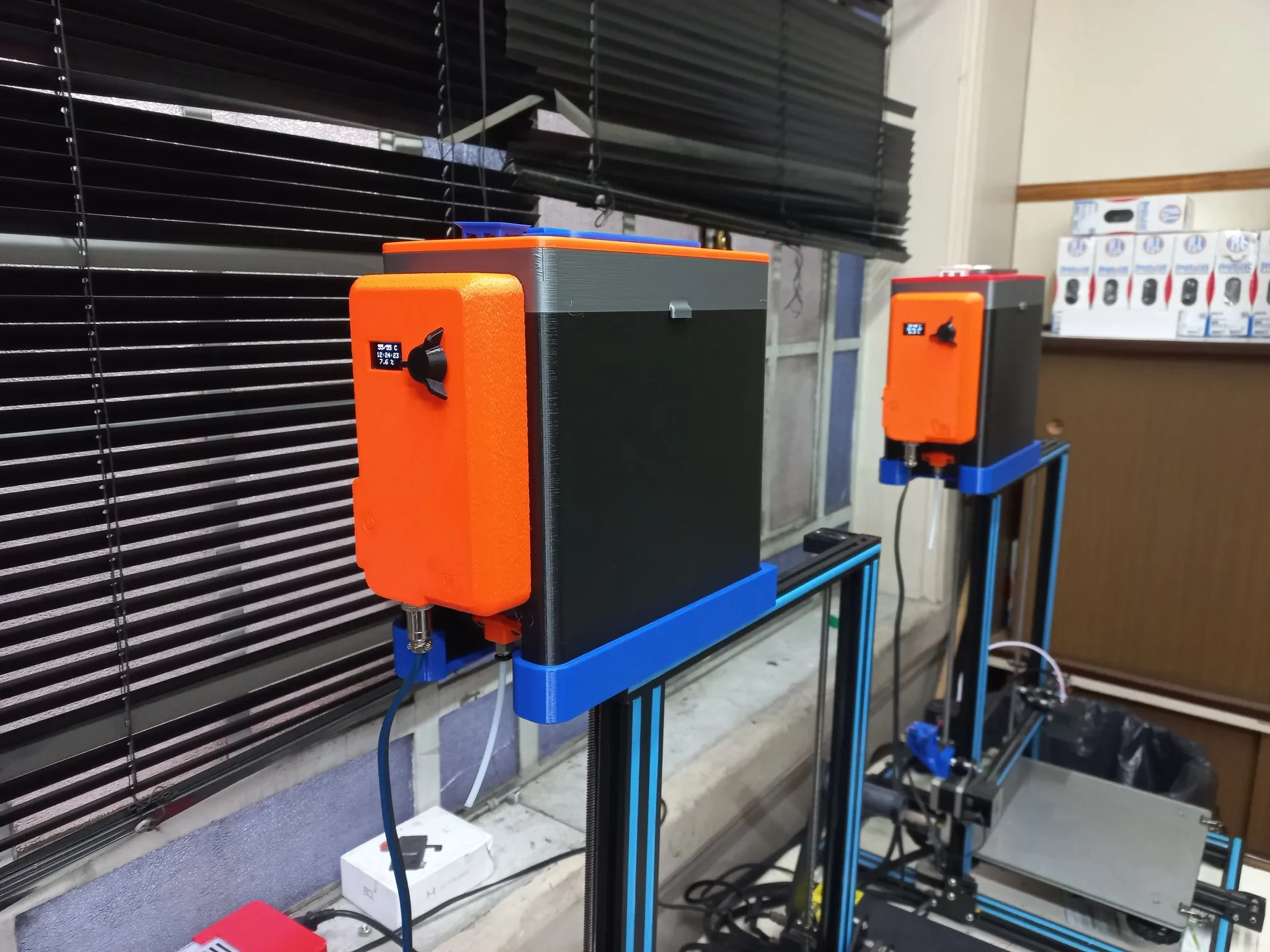

Для установки в Prusa MK3S+ и другие принтеры вы можете проверить эту модель:

https://www.printables.com/model/541556-filament-diy-dryer-support-for-3d-printer

Держатель катушки с нитью для крепления сушилки (на 3D-принтере)

Если вам нужно продолжить печать, одновременно высушивая пленку, вы можете проверить эту модель:

https://www.printables.com/model/587294-filament-spoolholder-for-dryer-support-on-3d-print
