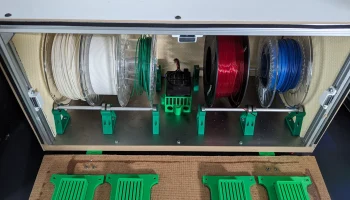

CHOP3D Сушилка для нитей своими руками........

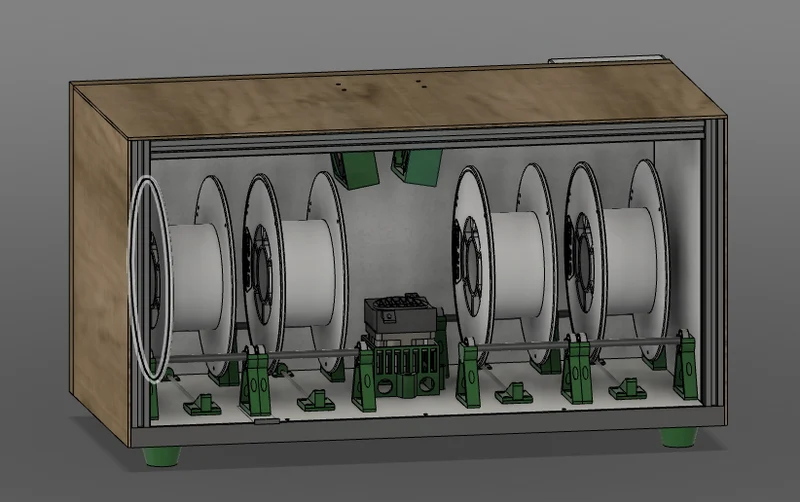

Сушилка для нитей. Я очень доволен. создать в камере температуру до 80С.

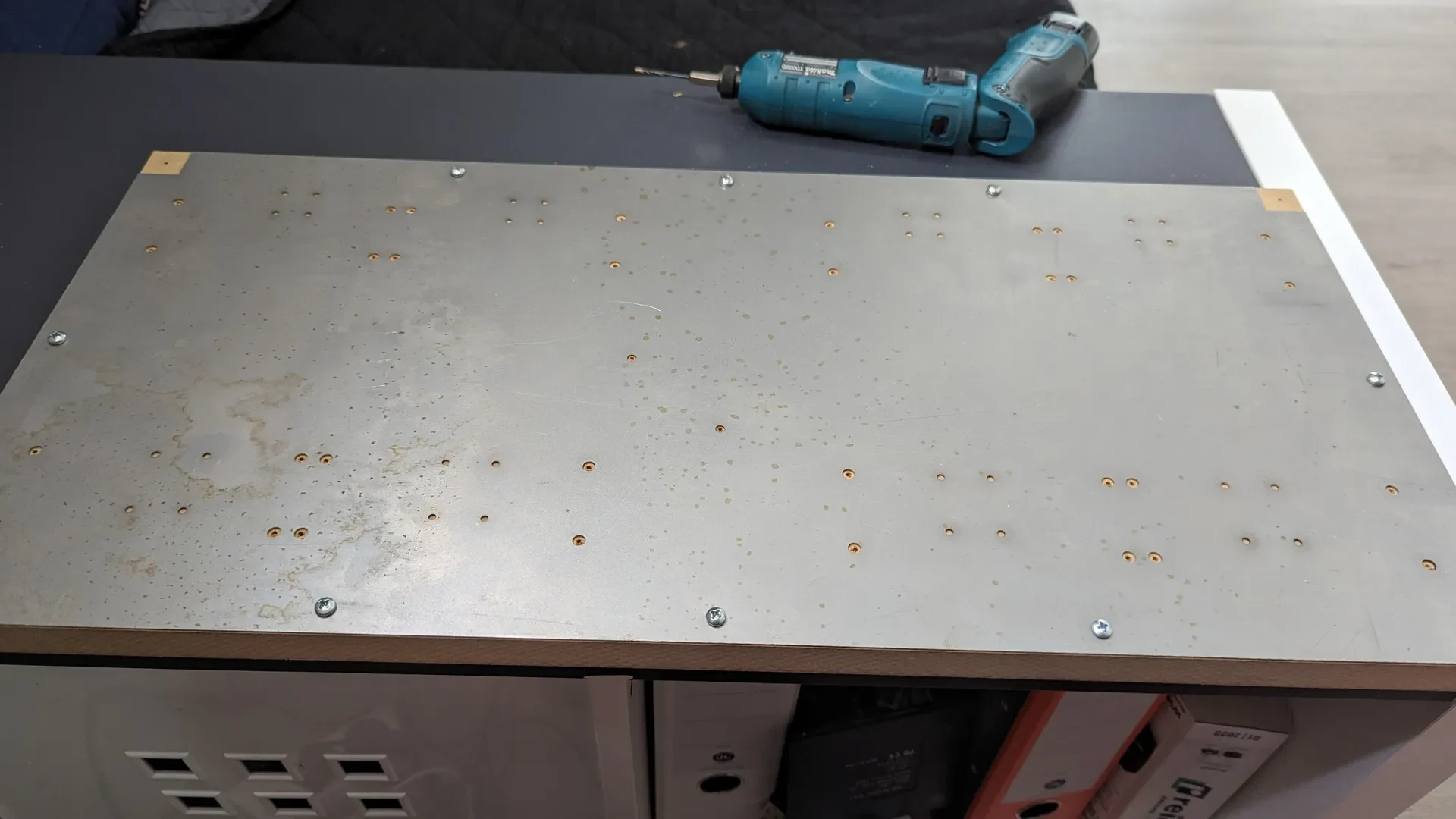

В качестве шаблона служит файл 1mmStahl schablon.DXF. Я взял сталь толщиной 1 мм и обработал ее лазером. Итак, все точки крепления указаны.
----------------------------------------------------------------------------------------------------------
Вам нужно:
2020 Экструзии, проверьте местного поставщика
4х290мм
2х560мм
2x240 мм
https://shop.bohrers.de/testartikel-zuschnitt-neu-100m-573-575.html
----------------------------------------------------------------------------------------------------------
Блок питания https://amzn.to/43zgaUE
----------------------------------------------------------------------------------------------------------
Гайки М4 2020 Т. https://amzn.to/44MuydX
----------------------------------------------------------------------------------------------------------
Некоторые угловые кронштейны https://amzn.to/3qan05w
----------------------------------------------------------------------------------------------------------
Нагреватель PTC https://amzn.to/43wArKQ
----------------------------------------------------------------------------------------------------------
16 Подшипники 608zz https://amzn.to/44WmFSV
----------------------------------------------------------------------------------------------------------
Разъем IEC https://amzn.to/3pPt7MD
----------------------------------------------------------------------------------------------------------
Инструмент для обжима и ка��ельные наконечники https://amzn.to/43y7T3x
----------------------------------------------------------------------------------------------------------
немного расплава в орехах https://amzn.to/3q110dj
----------------------------------------------------------------------------------------------------------
2 вентилятора 12 В/24 В https://amzn.to/46Xw5z3 или https://amzn.to/43Ew7ZL
----------------------------------------------------------------------------------------------------------
некоторые термисторы https://amzn.to/3Y1mBPj
----------------------------------------------------------------------------------------------------------

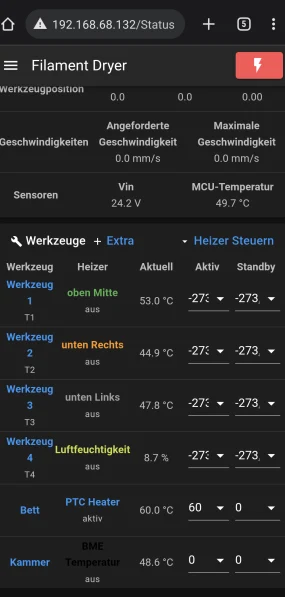

BME280 https://amzn.to/44TYh42 для проверки температуры и влажности
----------------------------------------------------------------------------------------------------------
Силикагель, самовосстанавливающийся https://amzn.to/3rypzyG
----------------------------------------------------------------------------------------------------------
1 лист изоляции толщиной 20 мм, например
https://www.bauhaus.info/hartschaumplatten/ursa-hartschaumplatte-xps-eco-d-n-iii-pz-i/p/28877905
----------------------------------------------------------------------------------------------------------

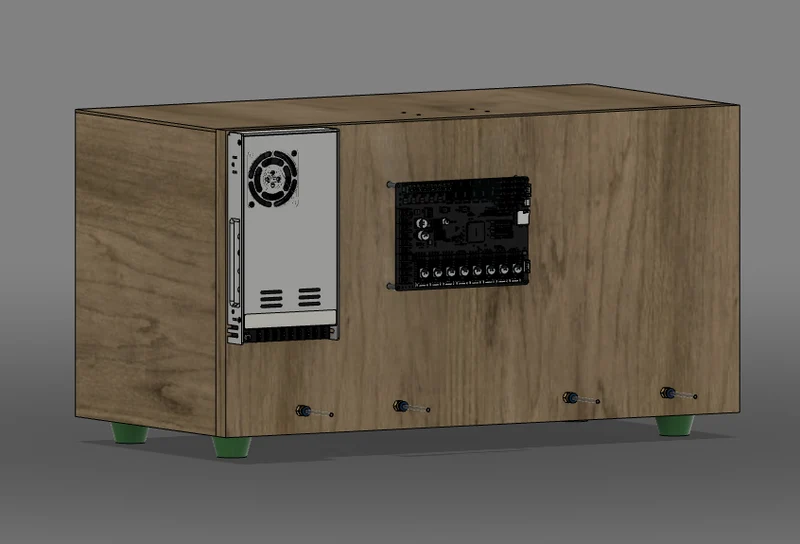

Материнская плата принтера с МОП-транзистором для нагревателя кровати, например:
https://amzn.to/3DmOAj2
----------------------------------------------------------------------------------------------------------
Две плиты МДФ:
База:
МДФ 600х280х19мм
Назад:
МДФ 606х313х19мм
----------------------------------------------------------------------------------------------------------
Алюминиевый круглый стержень диаметром 8 мм, 880 мм, вам нужны детали 8X110 мм.
https://www.sonderpreis-baumarkt.de/schrauben-und-eisenwaren/eisenwaren-und-kleineisen/stangen/rundstange-8mm-silbereloxiertt
----------------------------------------------------------------------------------------------------------
Еще одна важная информация о нагревателе PTC. в него должен быть установлен терморезистор с цоколем. к сожалению, это нужно делать своими руками. но затем после этого возможна настройка ПИД.
