Ручной станок с ЧПУ своими руками / строгальный станок по..

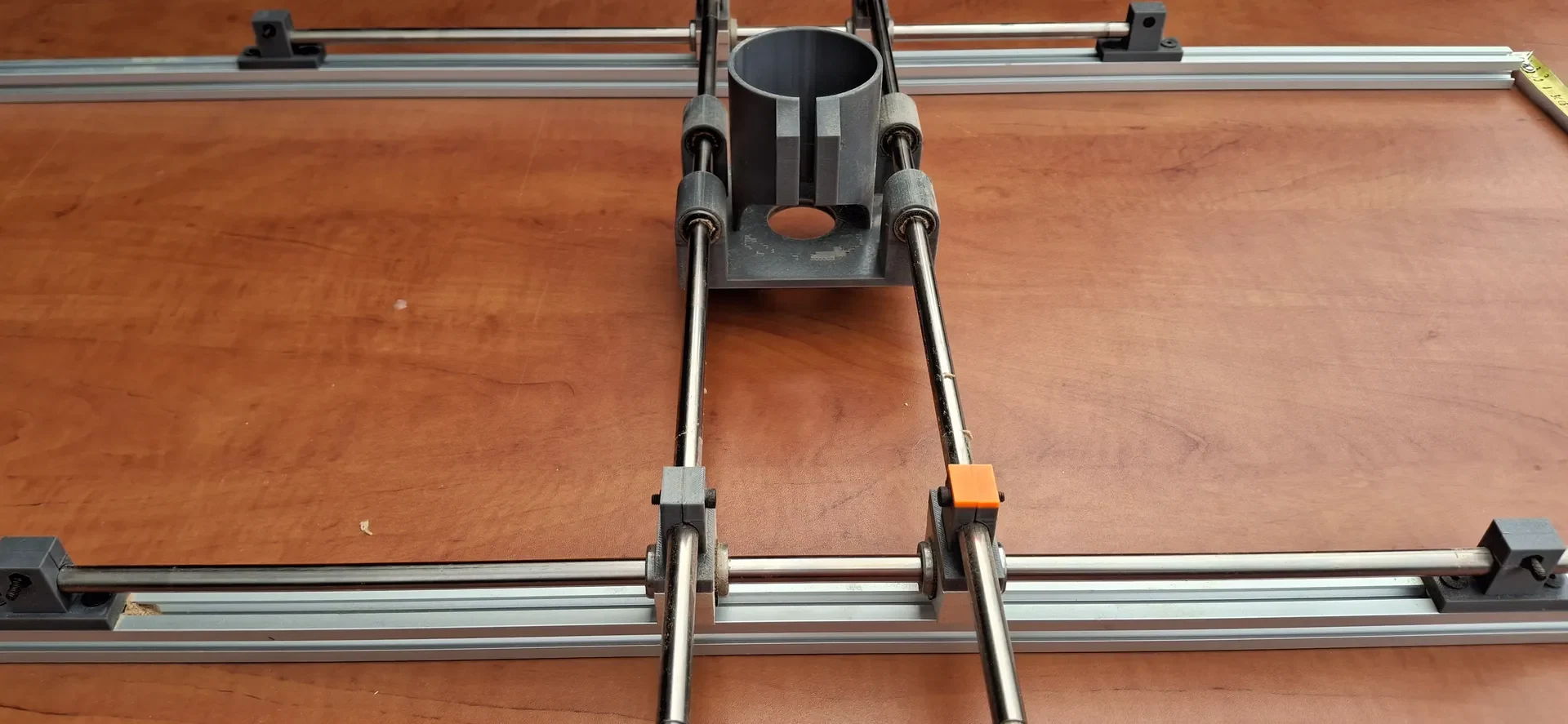

Чтобы создать такую же штуковину, как ту, которую я спроектировал и построил, вам понадобится:

8- Винты и гайки M4.

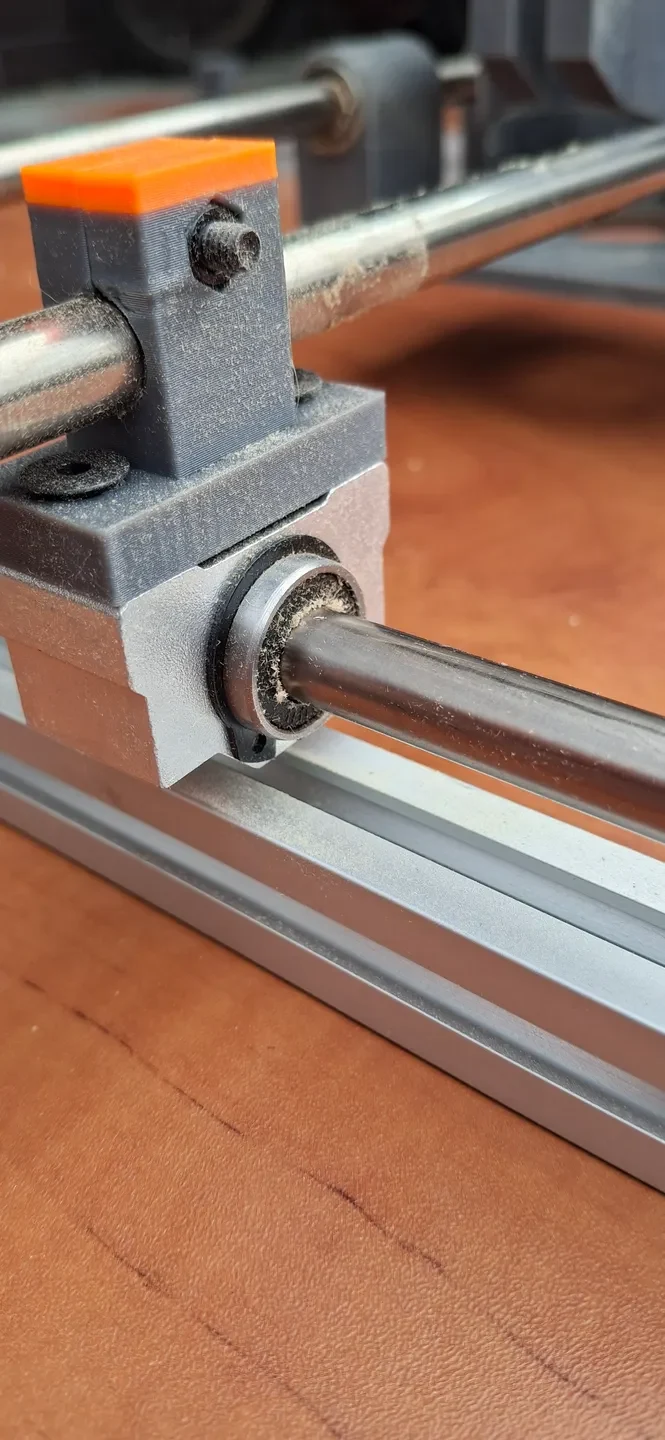

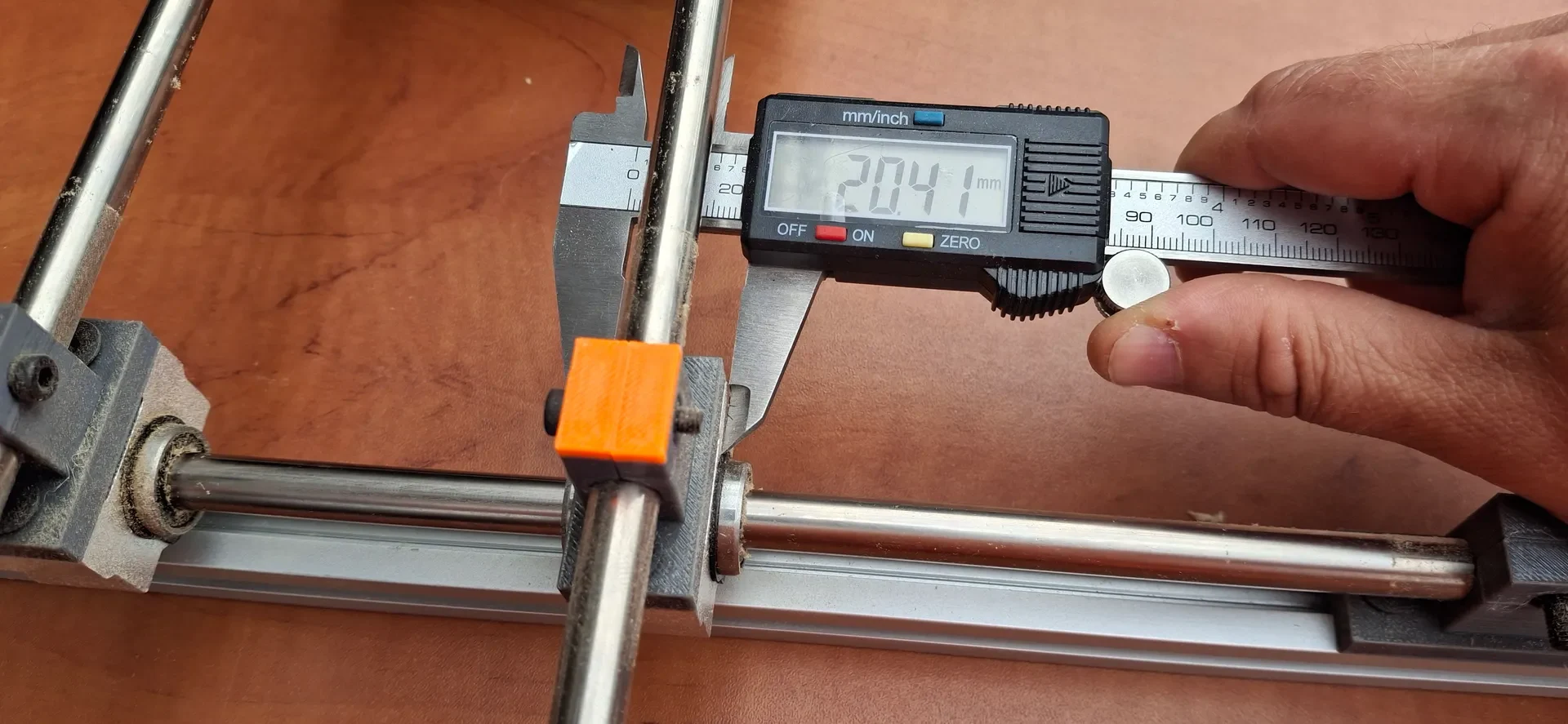

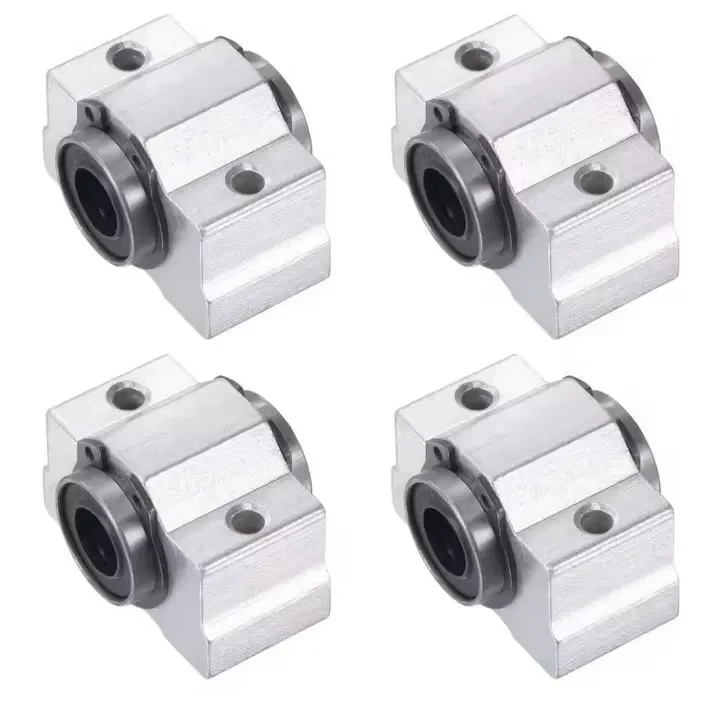

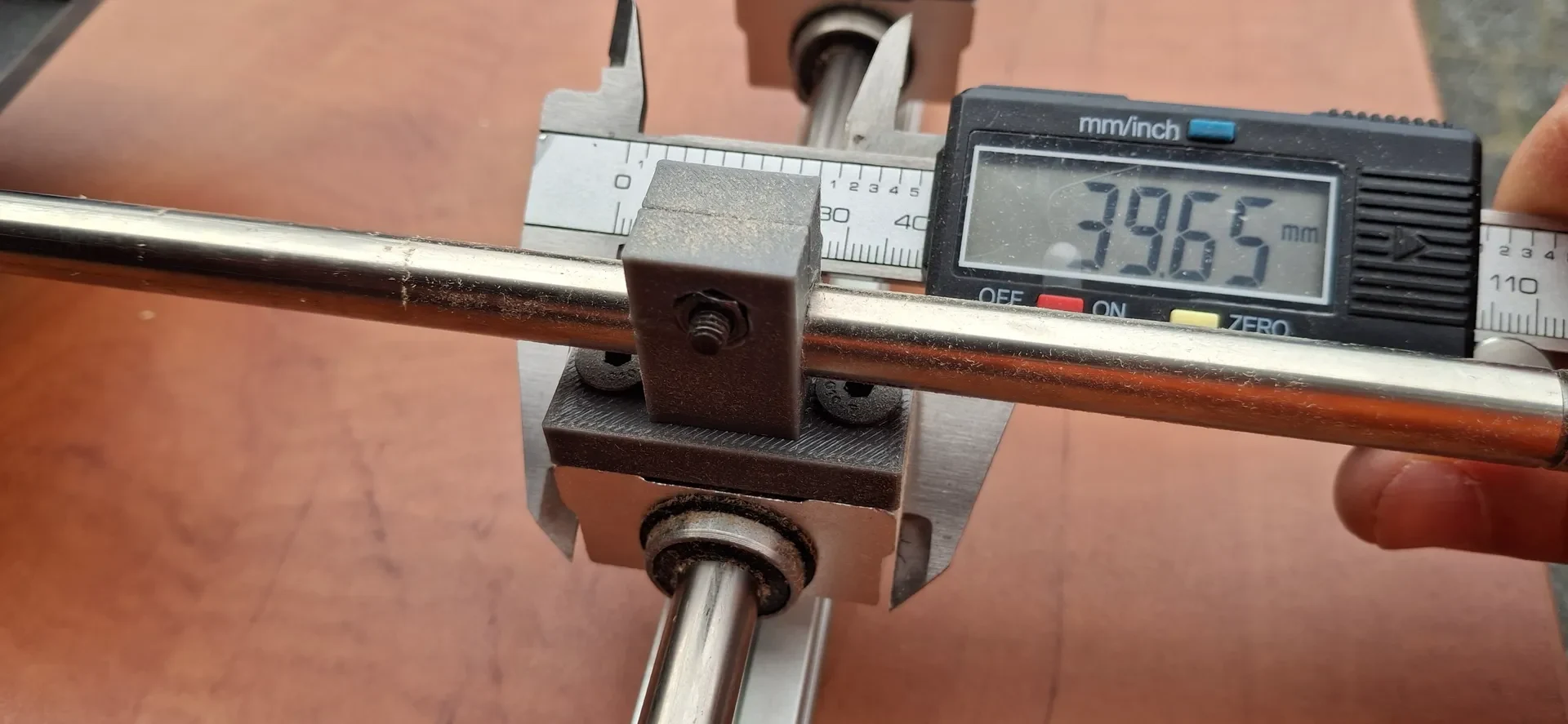

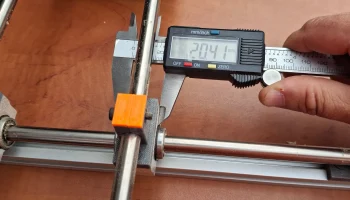

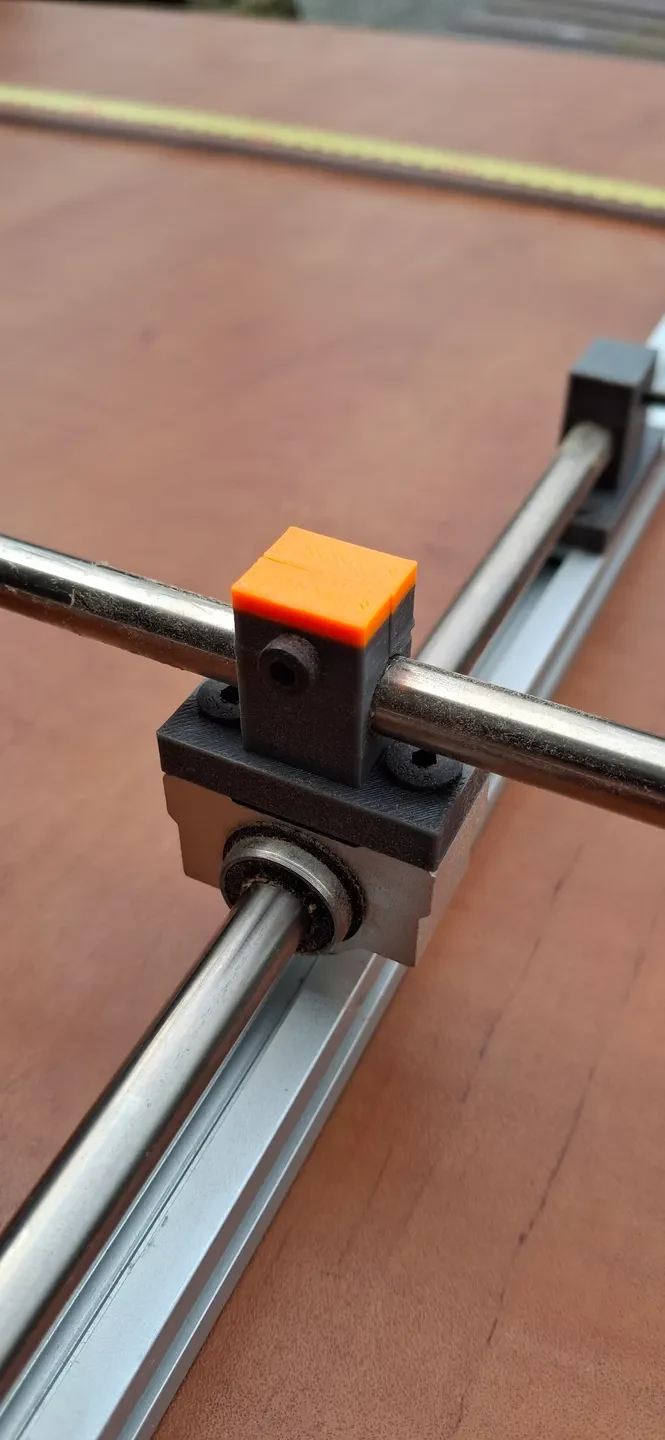

8- шарикоподшипники (LM10UU 10x19x29 SCV10UU), из них 4 голые и без каких-либо комплектующих, и 4 из них с крепежом, их размеры можно увидеть на фотографиях.

2 алюминиевых профиля 2020 г. (выберите свою длину; у меня 1 метр)

Стержни диаметром 4-10 мм. Мои от принтеров Canon (бесплатно). (около 565 мм)

Демонстрацию того, как все собирается и как этим пользоваться можно найти по ссылке ниже на моем YouTube-канале:

P.S:

Я напечатал все в PETG, что немного менее терпимо, когда дело касается реальных размеров. Если что-то не подойдёт (можно распечатать, вырезав модель — только дырочки) — дайте знать. Я всегда могу немного подкорректировать дизайн (уменьшить или увеличить отверстия) и включить его в файлы.
