Удлинитель для увлажнителя воздуха Dyson Purifier Pure Co..

Привет создатели :)

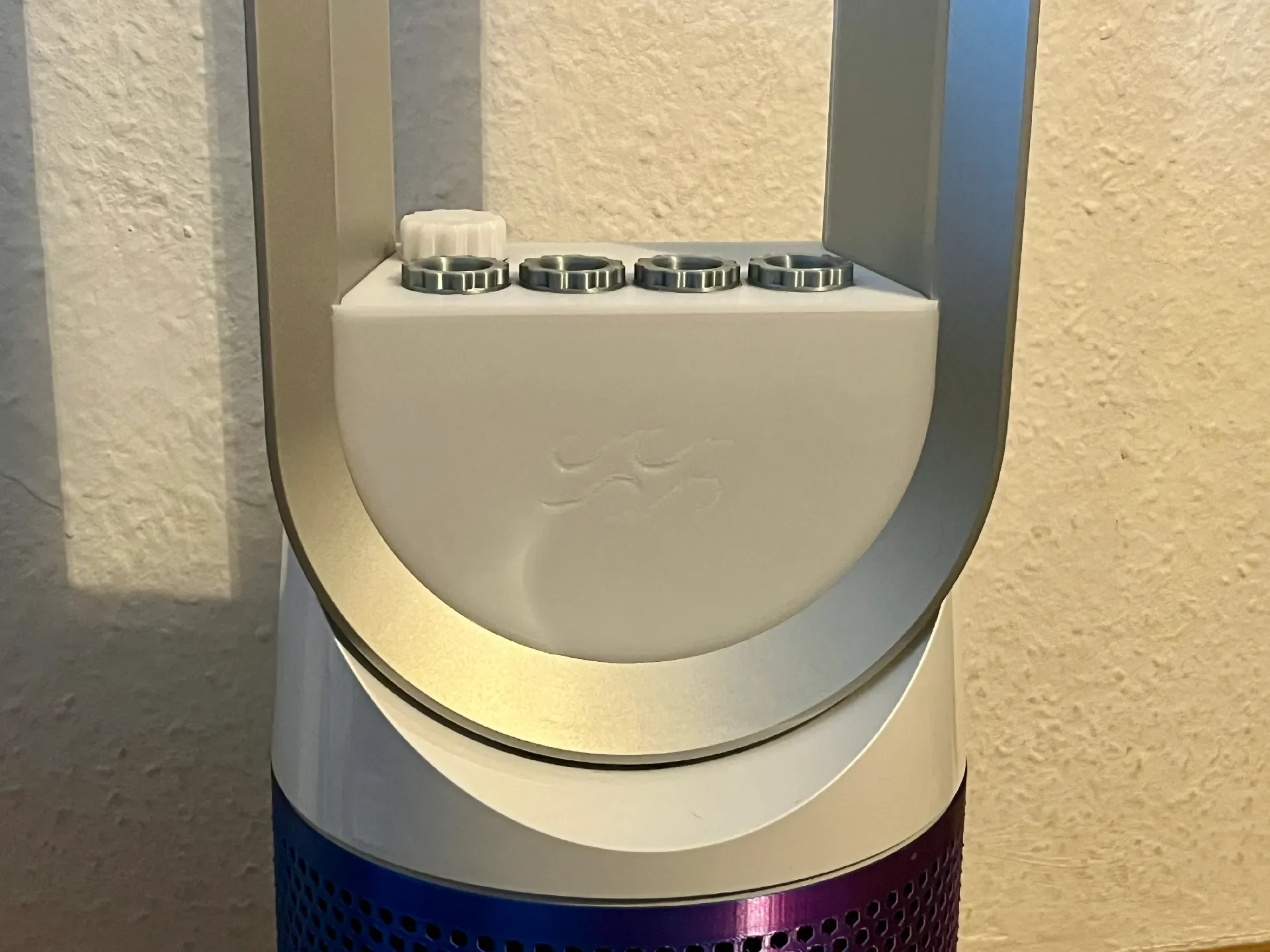

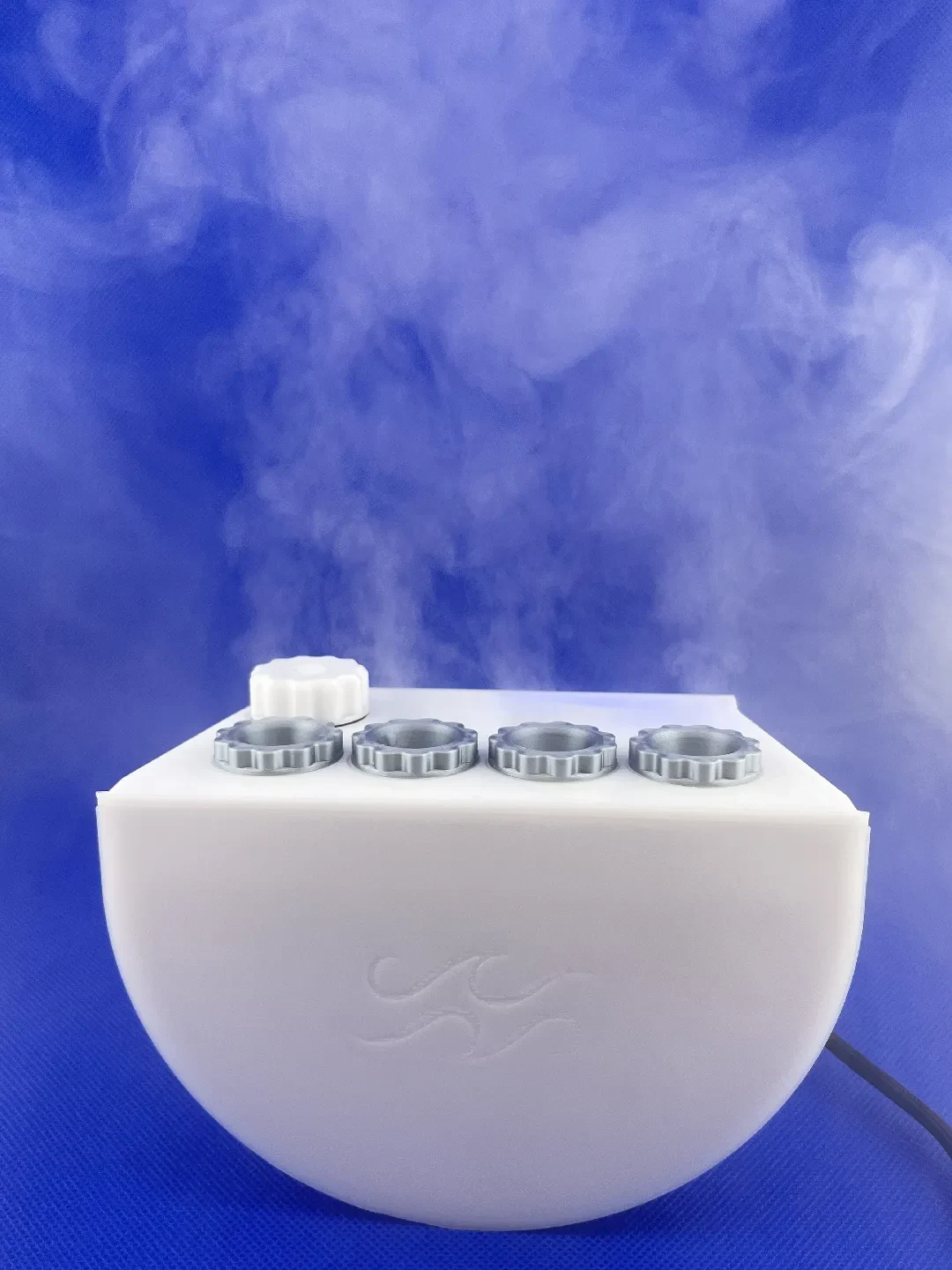

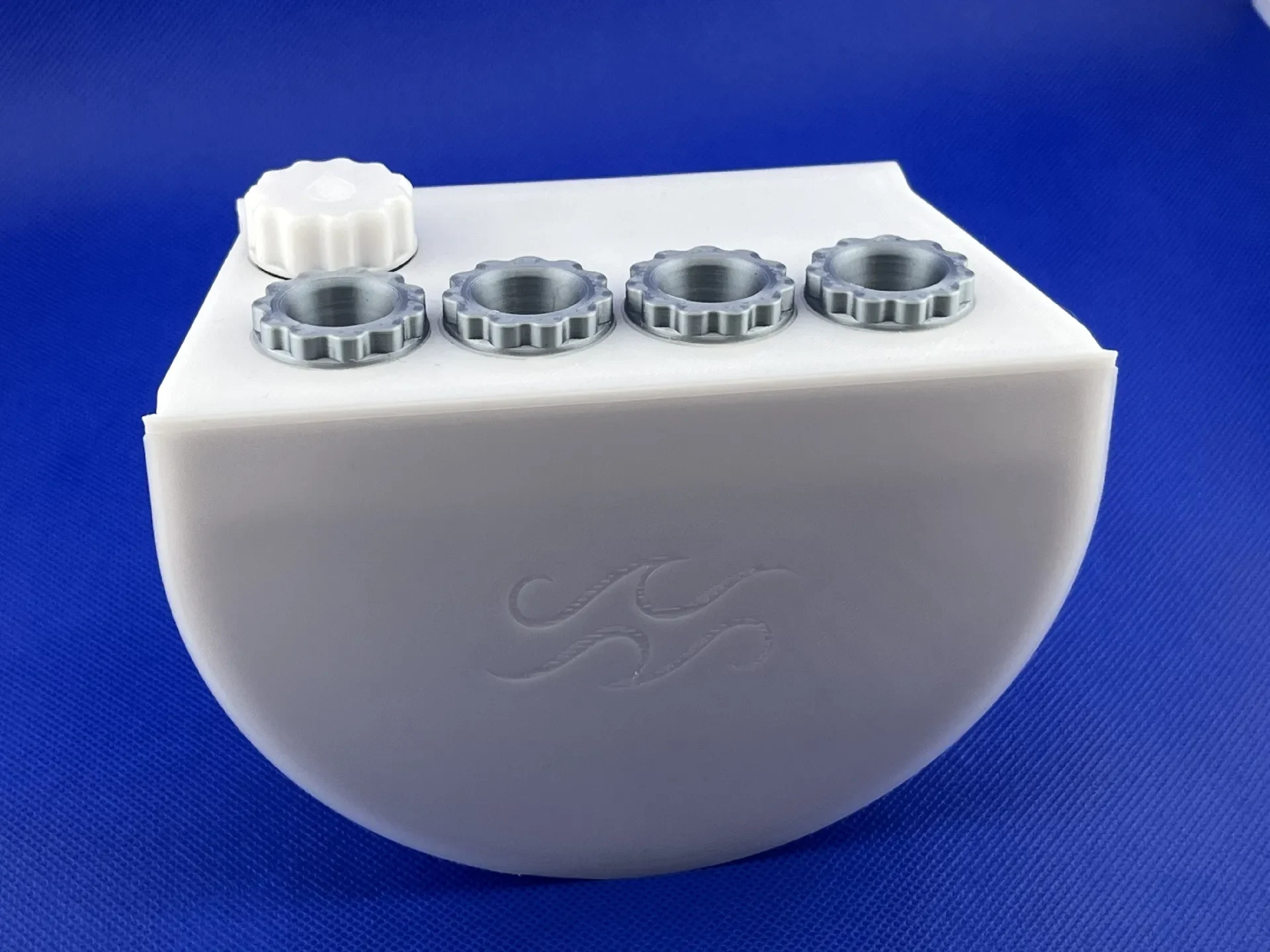

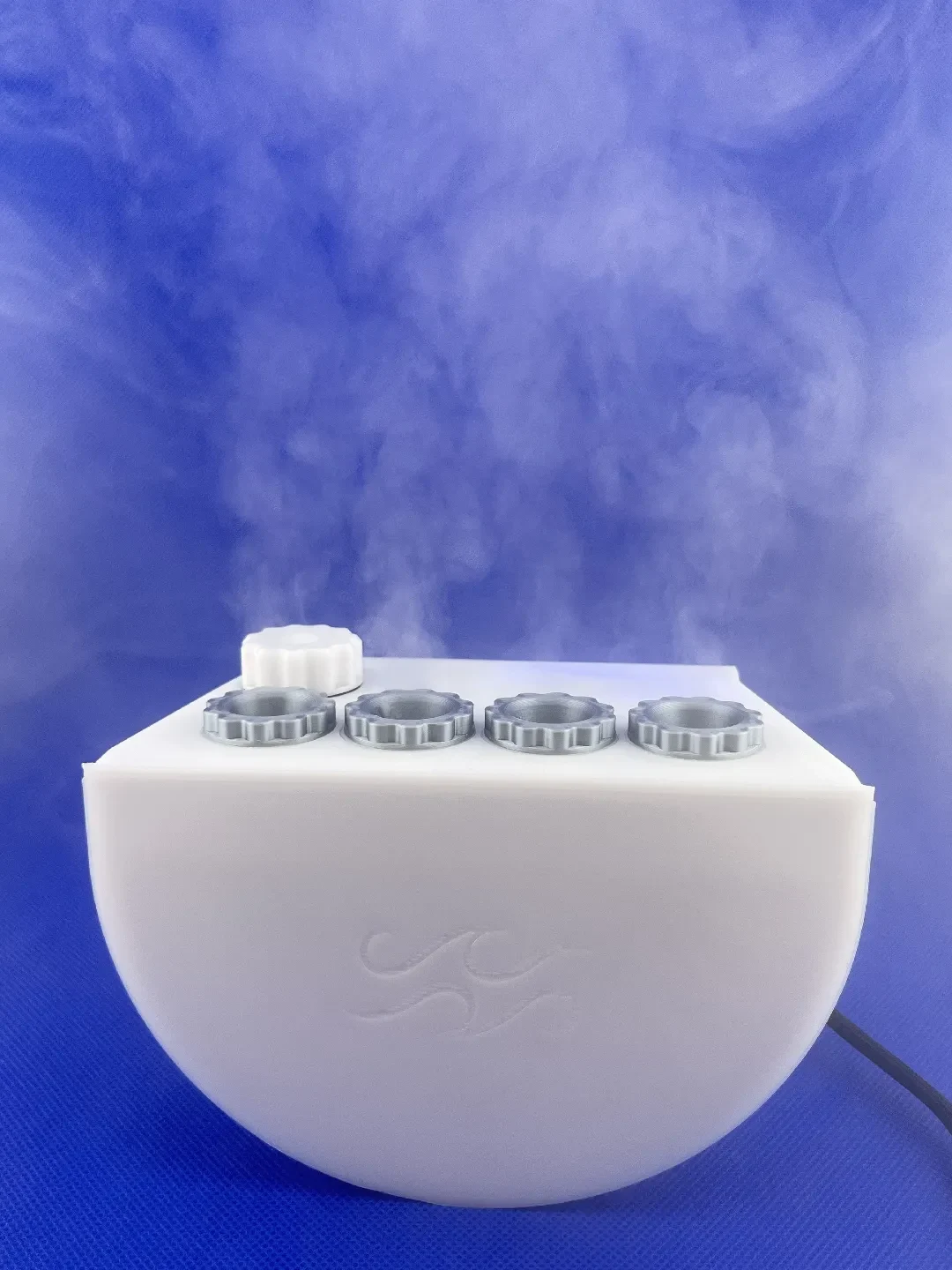

Я разработал расширение для вентиляторов очистителей воздуха Dyson Pure Cool. Это позволяет вашему Dyson теперь также увлажнять воздух, что помогает охлаждать воздух, особенно летом, когда температура высока.

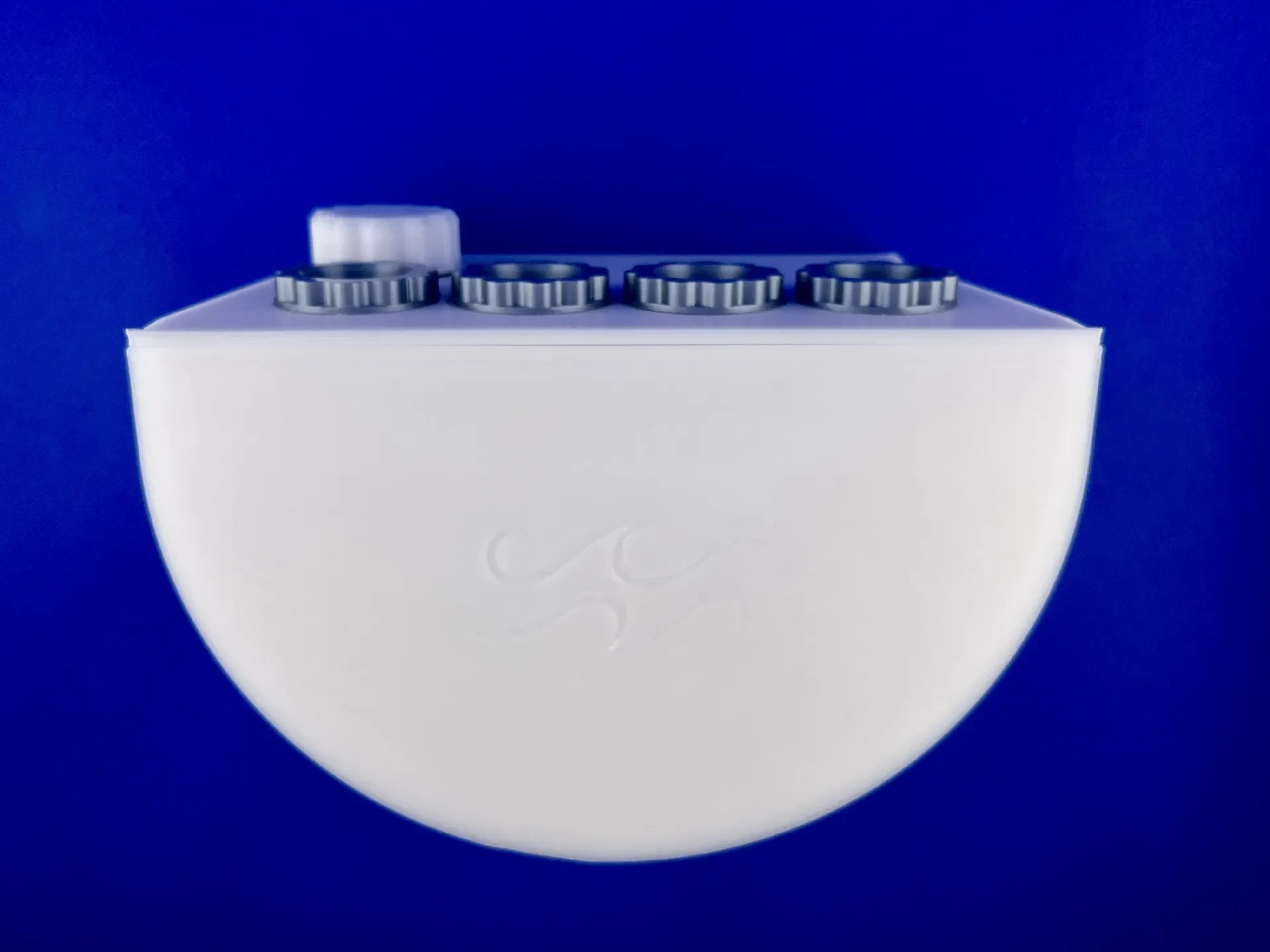

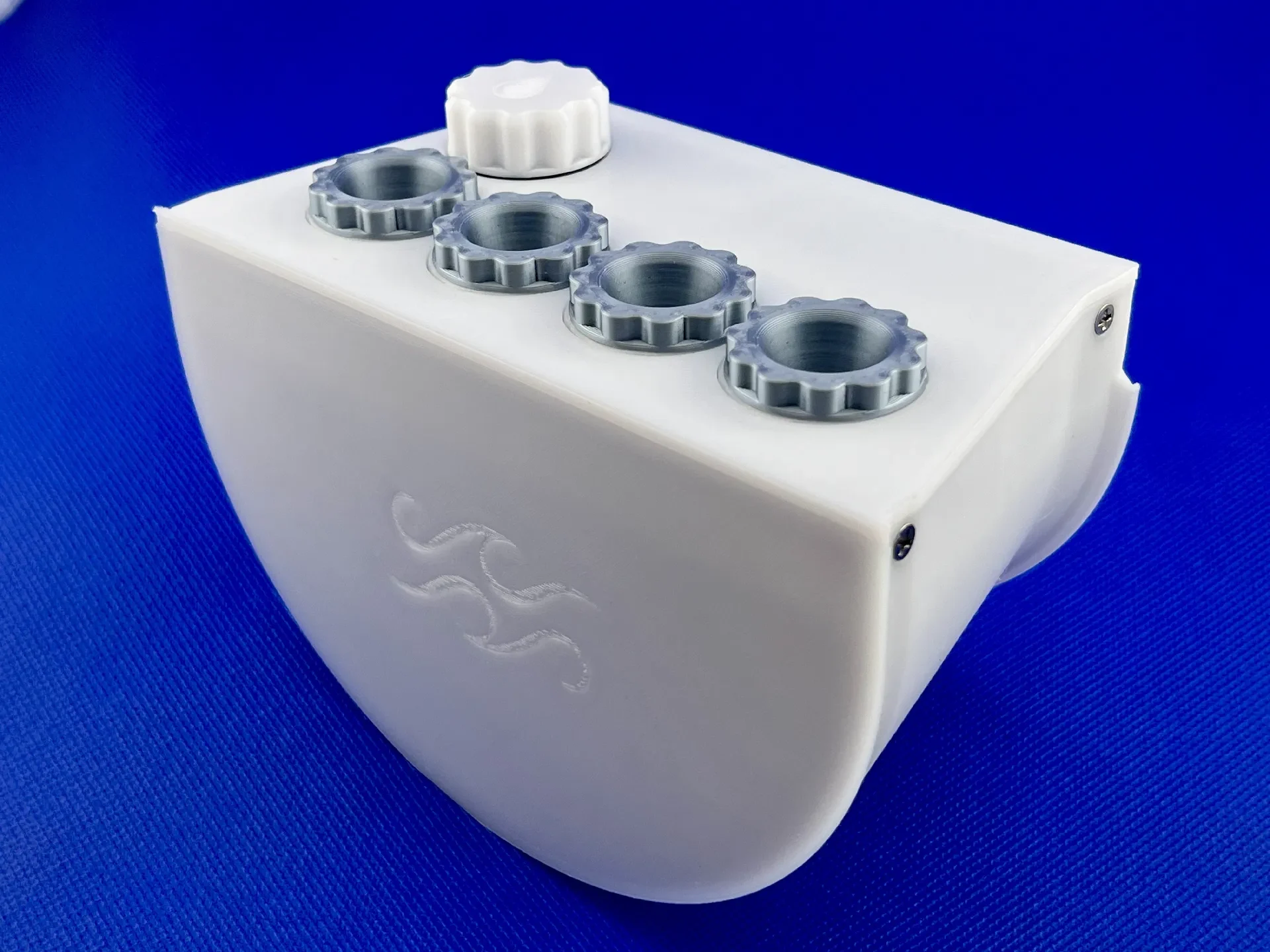

Расширение легко вставляется или удаляется за считанные секунды. Никакого дополнительного крепления не требуется.

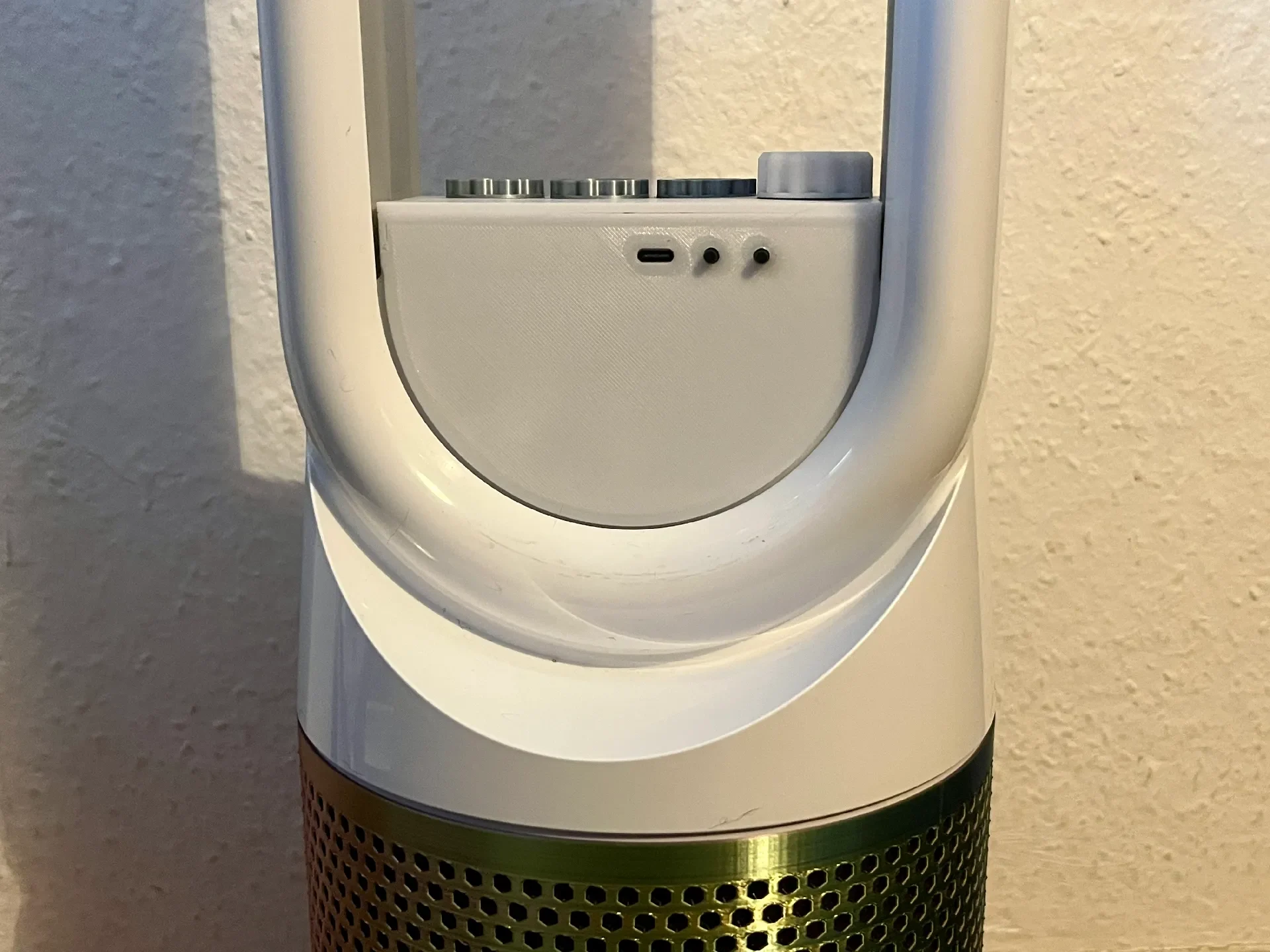

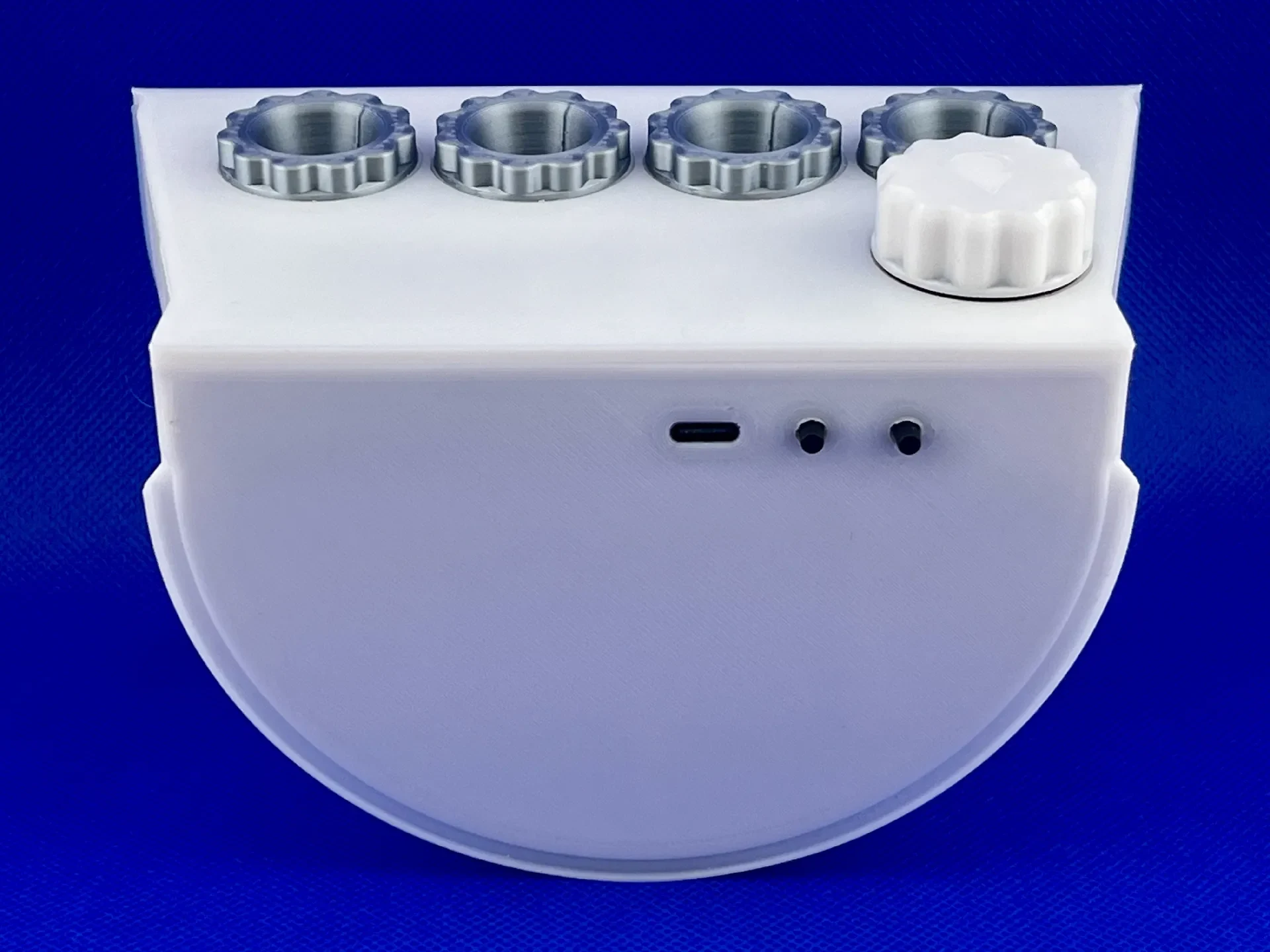

Все это питается от USB-C и управляется двумя кнопками на задней панели. Один для включения/выключения, а другой для мощности распылителя.

Я разработал это для своего TP02, но оно также должно работать и с TP00 и TP01.

Затраты на материалы составляют всего около 12 евро.

Список материалов:

Комплект распылителя увлажнителя
Плата USB-C
Кнопка 6x6x8 мм
4 винта с потайной головкой 2,5 мм, длина 8 мм
Провода

Настройки печати:

5 периметров
100 % заполнение
Сток на 1.04
Органические опоры только на рабочей пластине

Инструкции:

Вероятно, вам следует провести тест потока перед печа��ью. Вам следует печатать со 100% заполнением, чтобы корпус был водонепроницаемым. Для этого также следует немного повысить температуру и немного увеличить подачу. Не печатайте слишком быстро.

После печати обязательно следует проверить, водонепроницаем ли он. Если нет, то можно попробовать заделать течь паяльником или заклеить. Существуют также специальные спреи-герметики, но в этом нет необходимости, если вы хорошо печатаете. :) Лучше всего для этого использовать мои заранее настроенные файлы 3MF.

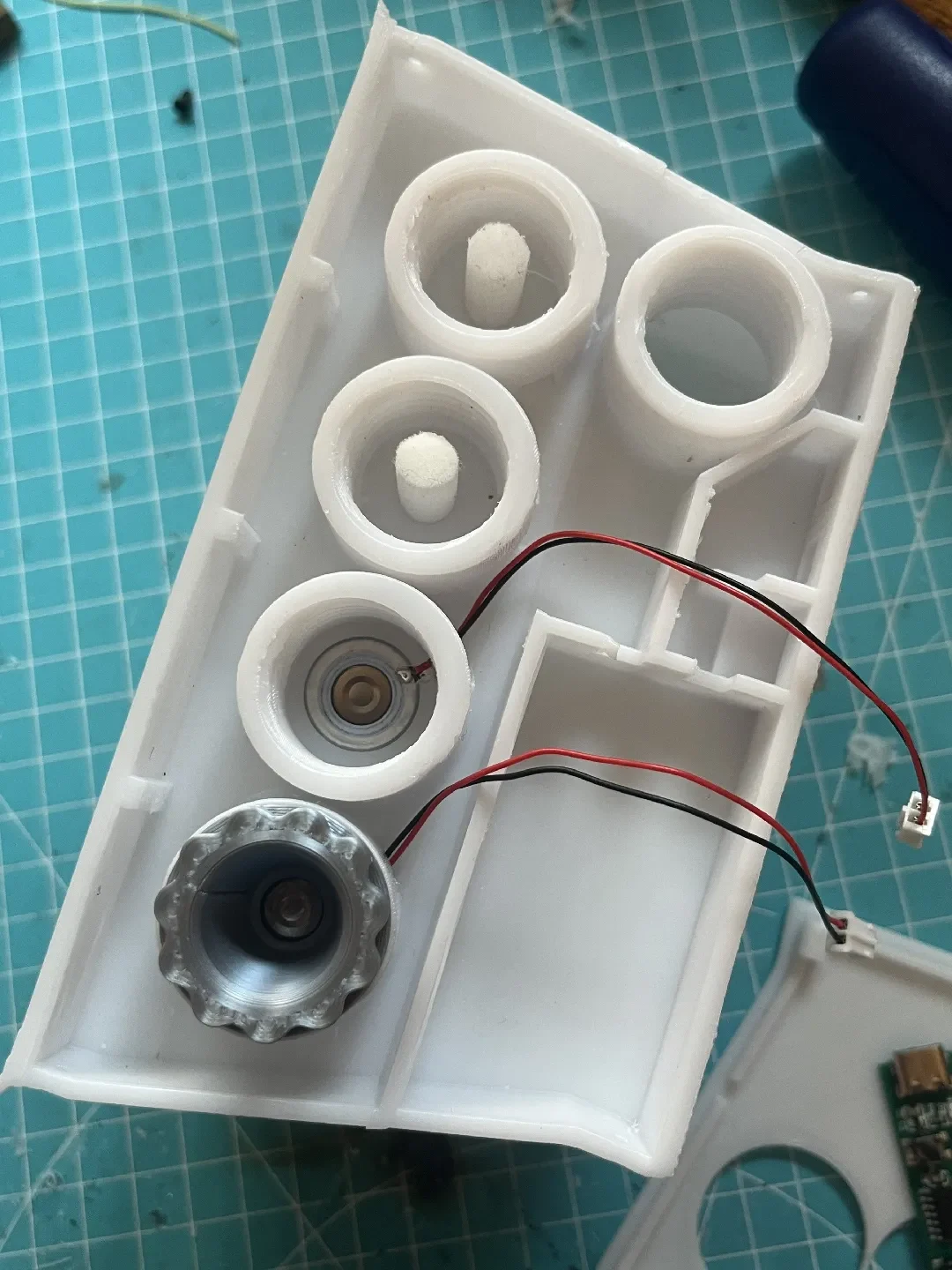

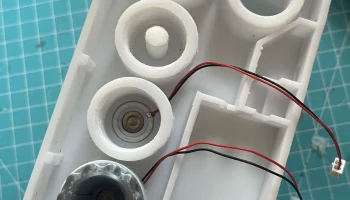

Переработайте напечатанные детали. Нити должны двигаться плавно. Теперь вставьте пенопластовые стержни. Оставьте около 1 см из них торчащими вверху. Проденьте кабель распылителя через предусмотренное отверстие. Теперь вы можете вставить распылитель. Убедитесь, что он выровнен правильно и находится на одном уровне внизу. Теперь закрутите выпускные колпачки. При их вкручивании будьте осторожны, не перекручивайте распылитель слишком сильно, это может привести к повреждению кабелей. Розетки прикручены плотно.

Теперь об электронике:
Спаяйте детали вместе, как показано на рисунке.
Прежде чем приклеивать их, проверьте работоспособность с помощью горячего клея. Для этого наполните резервуар водой и подождите, пока пенопластовые стержни впитают воду.

Если распылитель не производит достаточно пара, это связано с тем, что пенопластовый стержень сидит неправильно.

Вот и все :) Уже сделано!
