Полнофункциональный драйвер динамика, сделанный своими ру..

Что такого особенного в этой модели?

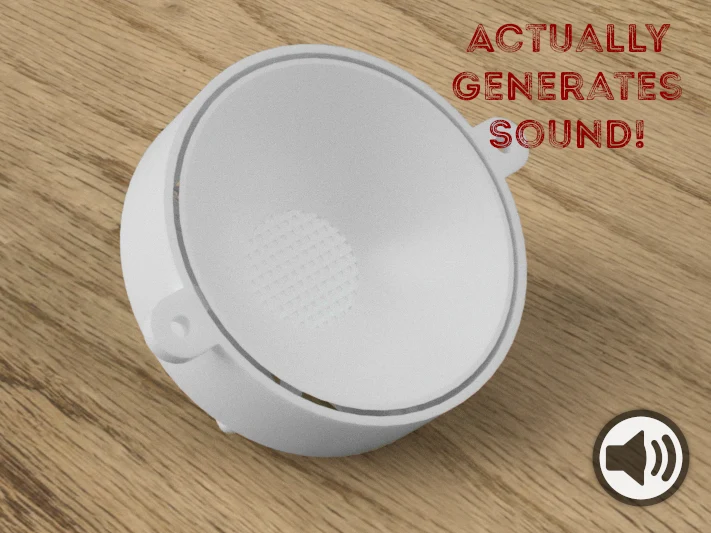

Вы можете создать свой собственный функциональный динамик. Не динамик, а сам динамик! Таким образом, эта модель на самом деле будет источником звука, генерирующим звук.

Что мне нужно?

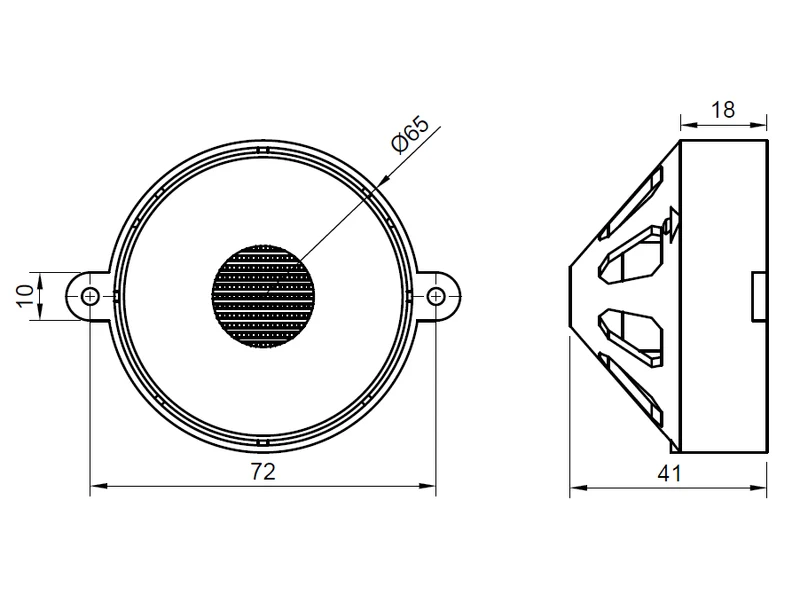

Модель включает в себя каркас, диафрагму и подвес динамика. Состоит из двух частей, которые можно склеить или прикрутить (3х М3х6мм).
Все, что вам дополнительно понадобится, это магнит, немного изолированного медного провода и винт M8x12 мм или стержень с резьбой M8.

Печать и постобработка
Обе детали легко распечатать и не требуют каких-либо опорных конструкций! Я рекомендую высоту слоя 0,2 мм. Вы можете использовать поля, чтобы улучшить сцепление. PETG и PLA подойдут, но PLA может дать вам лучшие свесы. После печати все, что вам нужно сделать, это разрезать отверстие с резьбой М8. (Он закрыт одним слоем, поэтому печатается без поддержки.)

Магнит
Хорошо подойдет неодимовый магнит толщиной 10 мм и диаметром 20 мм. Но вы также можете складывать более тонкие магниты или (в некоторой степени) использовать меньшие диаметры.

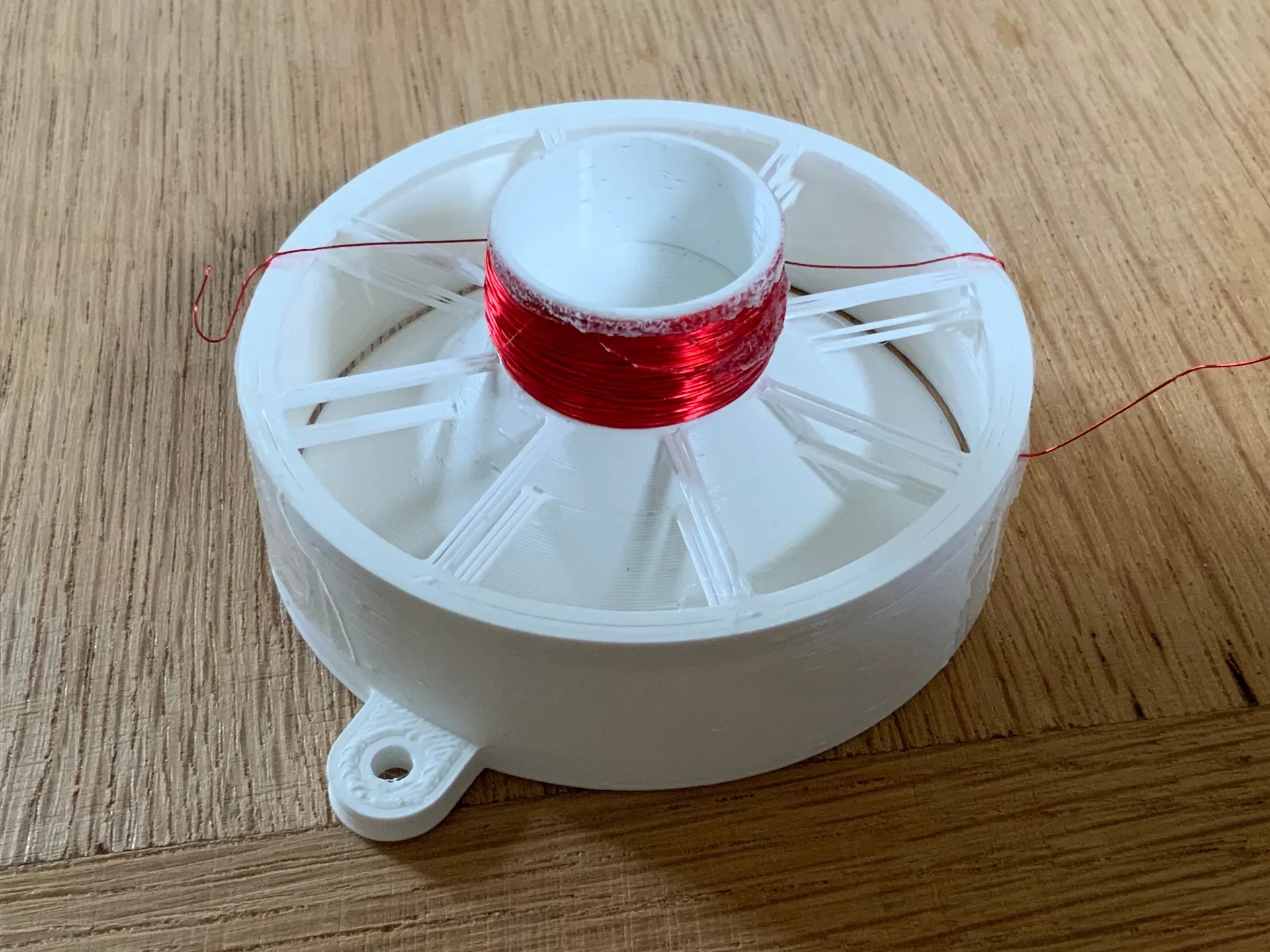

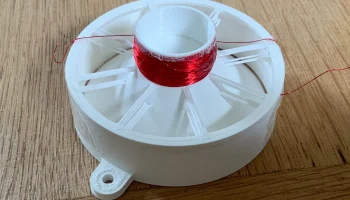

Намотка катушки

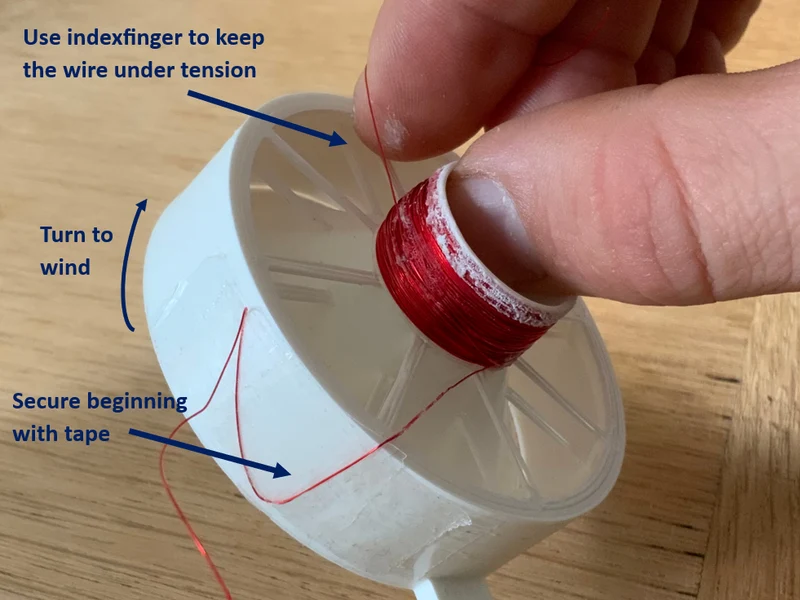

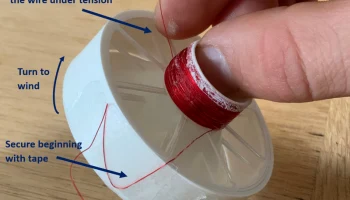

Звуковую катушку можно легко сделать, намотав эмалированный медный провод. Лучше всего подойдет проволока диаметром 0,1-0,2 мм. Прежде чем приступить к намотке, закрепите начало провода скотчем. Всегда держите проволоку слегка натянутой. Когда вы закончите, используйте суперклей, чтобы закрепить обмотки катушки.

Сколько проволоки мне нужно?
Сопротивление/импеданс вашего динамика будет зависеть от используемого провода и его длины. Я рекомендую вам проверить номиналы вашего усилителя. Большинство усилителей допускают сопротивление 8 Ом или даже 4 Ом. Просто оставайтесь выше этого значения, и все будет в порядке. Для провода диаметром 0,1 мм вам потребуется длина примерно 5 метров для сопротивления 10 Ом. При толщине 0,2 мм вам понадобится примерно 15 метров.

Немного пайки

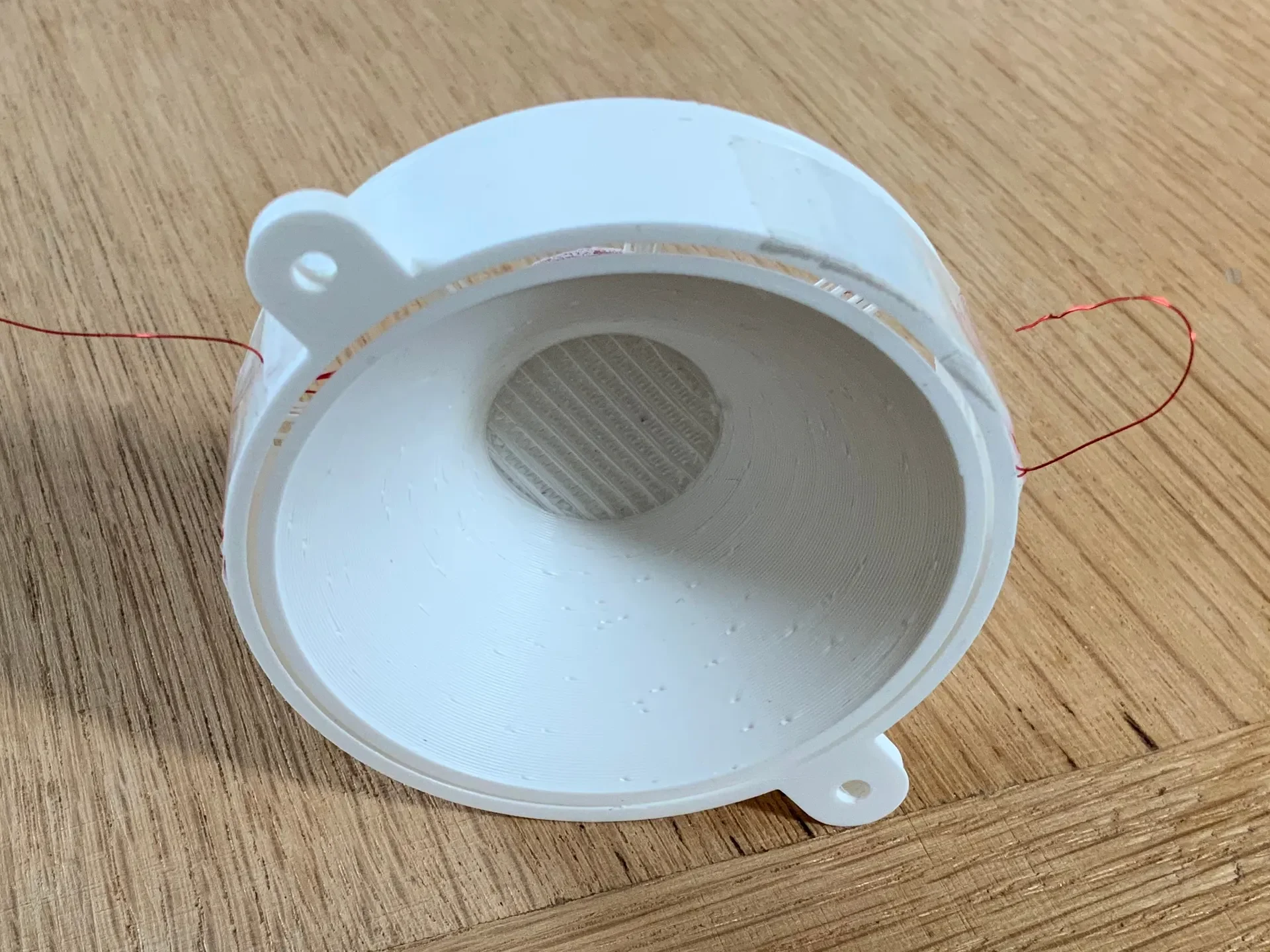

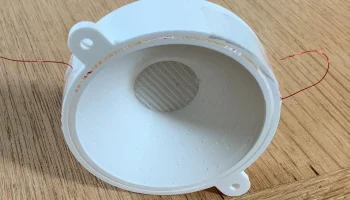

Имеет смысл припаять тонкий эмалированный провод к более прочному и толстому проводу. Зажигалкой снимите 10-миллиметровое покрытие с эмалированного провода. Затем вы можете припаять его к более толстому проводу и надеть на него обжимную трубку. (Должен признать, это самая сложная часть.) При сборке поместите провод в зазор, как вы видите на рисунке справа.

Сборка

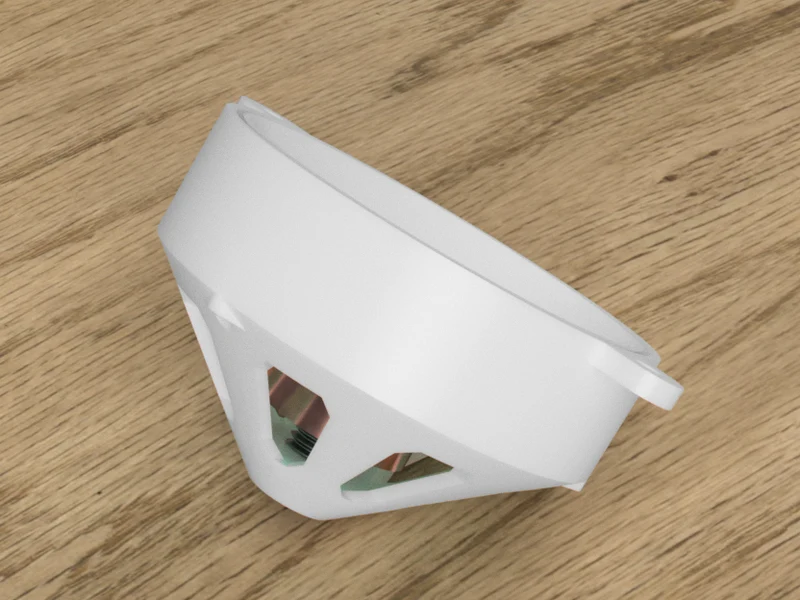

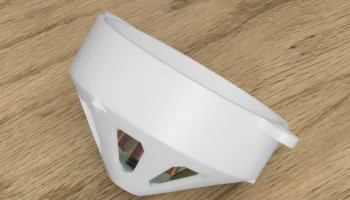

Вставьте винт/стержень M8 в заднюю часть. Затем прикрепите магнит к винту/стержню. Магнитной силы достаточно, клей не требуется. Далее прикрутите (М2х6мм) или приклейте заднюю часть динамика к передней части. Позже вы сможете отрегулировать точное положение магнита, повернув винт/стержень М8.

Как использовать динамик?
Вы можете подключить оба конца катушки (или более толстый провод, припаянный к ней) непосредственно к микросхеме усилителя, например дешевому TDA2030 (стоит около 2 евро). Технически вы также можете использовать его в качестве замены сломанного драйвера динамика, но по очевидным причинам он может работать не так хорошо, как профессиональный динамик массового производства.

Как качество звука?
На удивление хорошо!!! Вначале у меня были дребезжащие звуки во всех моих прототипах. Некоторые из них были вызваны вибрацией провода или слишком ослабленным винтом и вибрацией. Почти все это можно исправить. Остался только один минус: динамик тише покупного. ��ричина, вероятно, в том, что мы не используем ярмо и поэтому форма магнитного поля не оптимальна.
Вот видео, сравнивающее напечатанный на 3D-принтере динамик с купленным подешевле. Важное примечание: я отрегулировал громкость, чтобы можно было сравнить качество звука.
