ЛЕГКИЙ настольный лабораторный блок питания мощностью 80 ..

Простой блок питания на 80 Вт своими руками!

Инструкции:

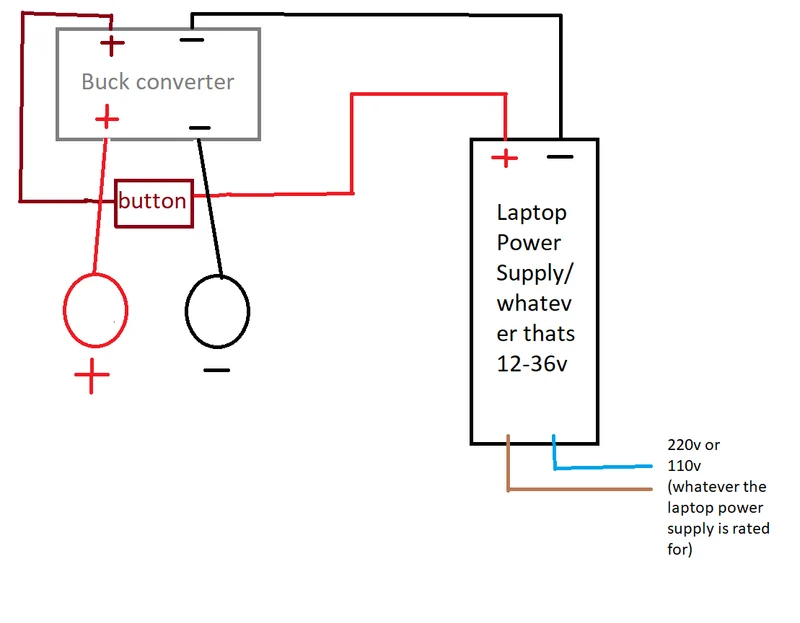

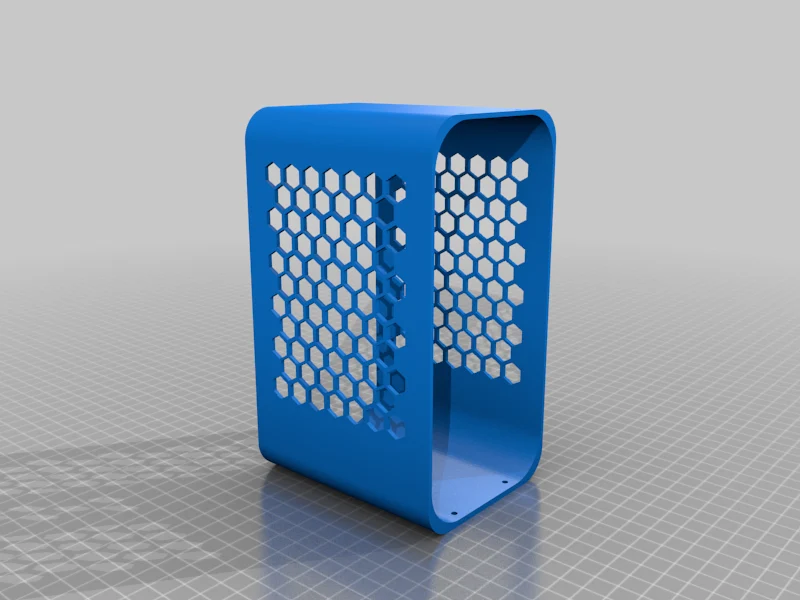

Распечатайте детали и прижмите понижающий преобразователь и кнопку. возьмите блок питания вашего ноутбука (подумайте о том, чтобы разобрать его для лучшей циркуляции воздуха/приспособления, но делайте это только в том случае, если вам это удобно), затем есть два варианта, которые вы можете использовать с 220 В, которые я не рекомендую, и поэтому я не буду объяснять, как это сделать, или вы можете легко распечатать «заднюю часть» и просто вставить кабель 220 В в слот. затем приклейте блок питания на место с помощью горячего клея и проложите выходные провода ко входу понижающего преобразователя, СДЕЛАЙТЕ УВЕРЕННО, ПЛЮС ПЕРЕХОДИТ НА ПЛЮС, А МИНУС НА МИНУС (см. Рисунок на AliExpress), теперь возьмите несколько проводов и подключите положительный выход к одной стороне кнопки, а другую сторону кнопки подключите к штекеру "+". Затем возьмите отрицательный или нейтральный выход и подключитесь к штекеру "-", теперь закройте все это. Я использовал шурупы и наслаждайтесь (я добавил схему подключения на изображениях).

Части:

Понижающий преобразователь: https://www.aliexpress.com/item/1005002279425631.html?spm=a2g0o.order_list.order_list_main.490.56c218020XwKlG

Кнопка: https://www.aliexpress.com/item/4001165112842.html?spm=a2g0o.order_list.order_list_main.480.56c218020XwKlG

Проволока
Предпочтительно красный и черный, чтобы вам было проще.

Блок питания старого ноутбука: 12-36 В.
Я рекомендую заглянуть в местный комиссионный магазин или поискать дома, он просто должен быть относительно небольшим, и понижающий преобразователь будет принимать все, что угодно, от 6-36 В до 1-10 ампер.

Банановая вилка/терминал: https://www.aliexpress.com/item/32871933115.html?spm=a2g0o.detail.1000013.2.6a2933a3jwvscP&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.29 1025.0&scm_id=1007.13339.291025.0&scm-url=1007.13339.291025.0&pvid=2ec11 20a-fd9b-46d3-a367-d4f5dd5ff26b&_t=gps-id:pcDetailBottomMoreThisSeller,s cm-url: 1007.13339.291025.0, pvid: 2ec1120a-fd9b-46d3-a367-d4f5dd5ff26b, tpp _buckets:668%232846%238113%231998&pdp_ext_f=%7B%22sku_id%22%3A%226552635 0625%22%2C%22sceneId%22%3A%223339%22%7D&pdp_npi=2%40dis%21DKK%2117.66%21 10.58%21%21%21%21%21%40210323b516715728853464930e54d7%2165526350625%21рек

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Да

Нить: обычная пла или колышек.

Категория: ��делай сам
