Сушилка накаливания своими руками 9733 Вентиляторный кана..

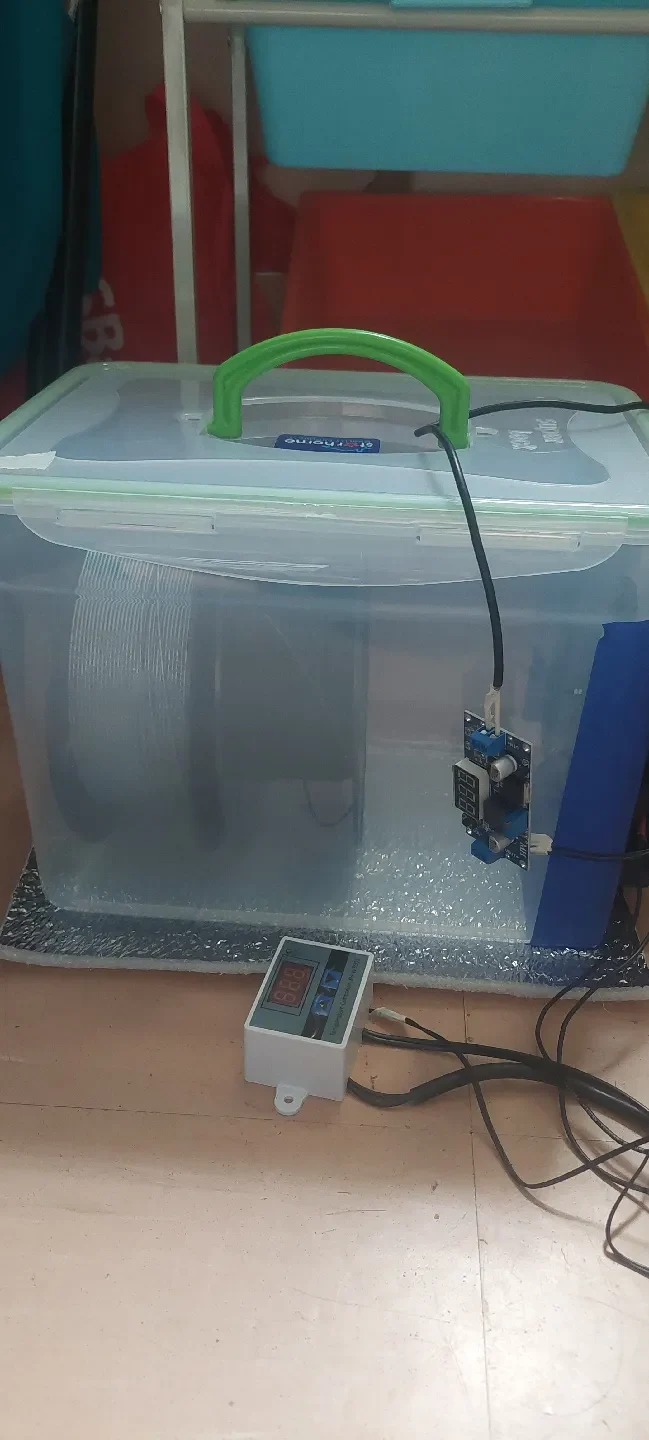

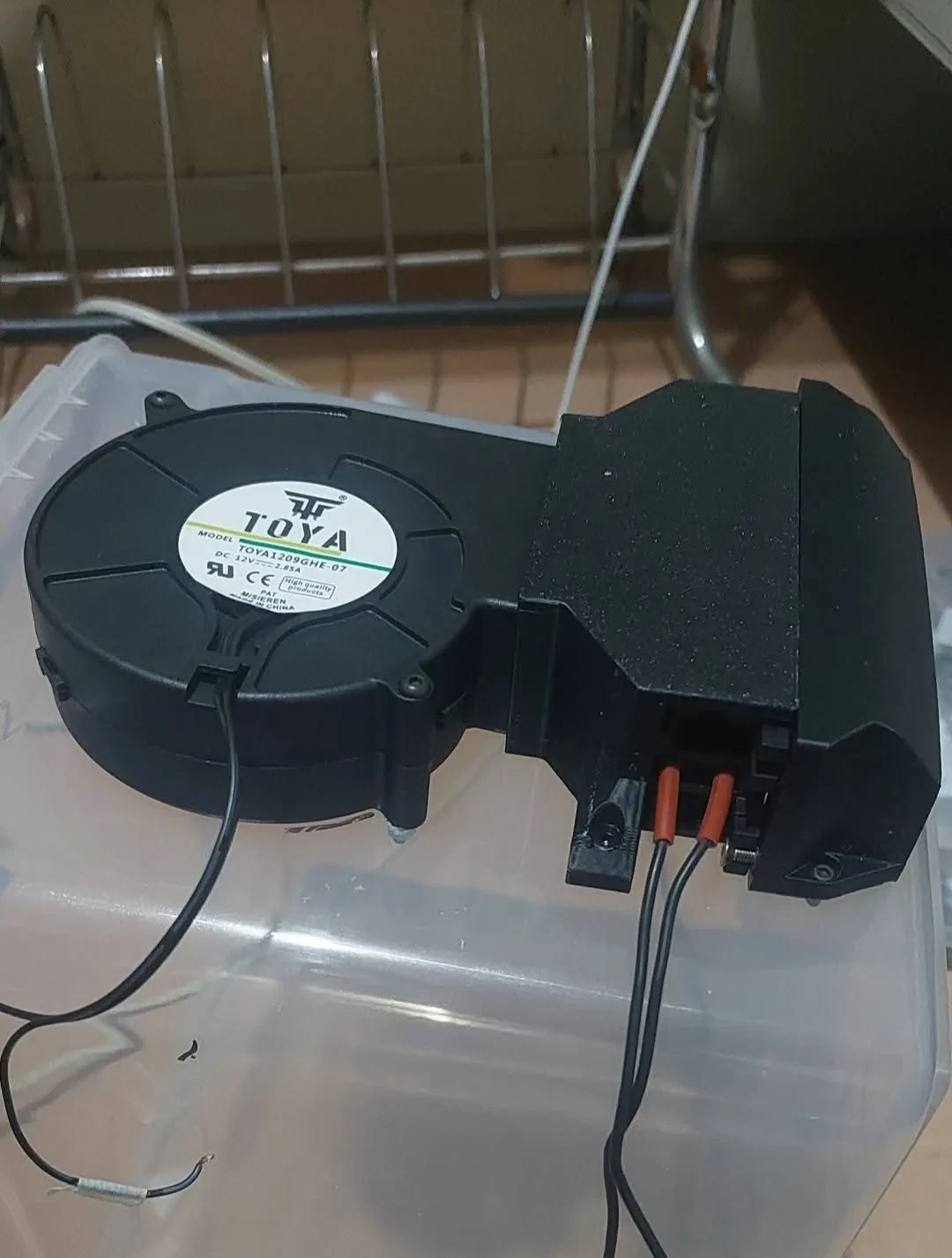

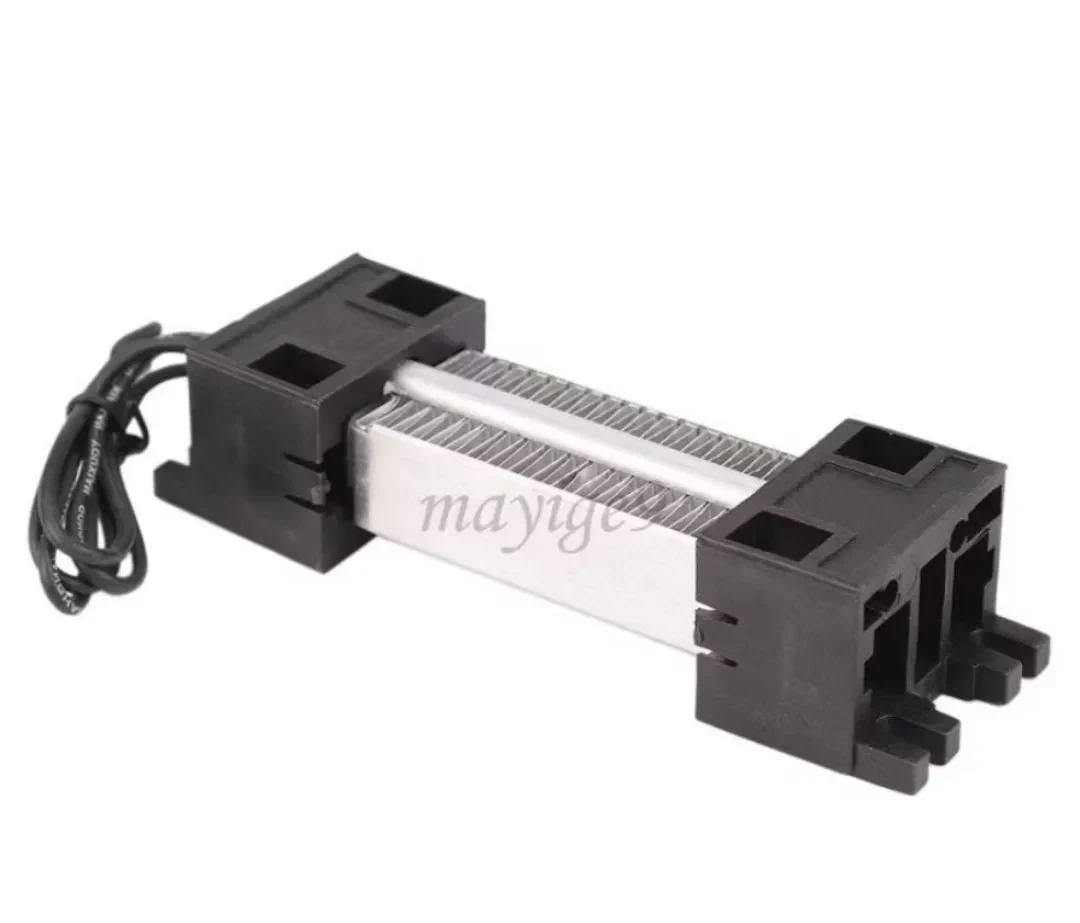

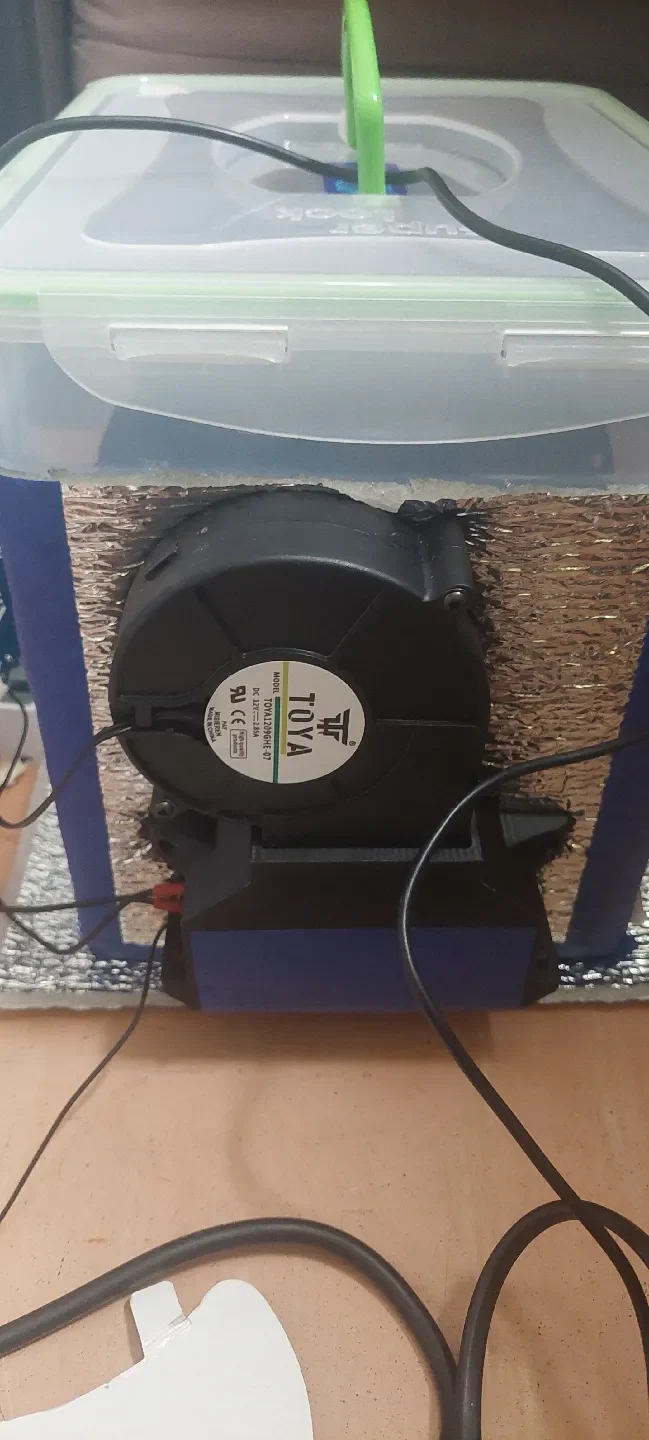

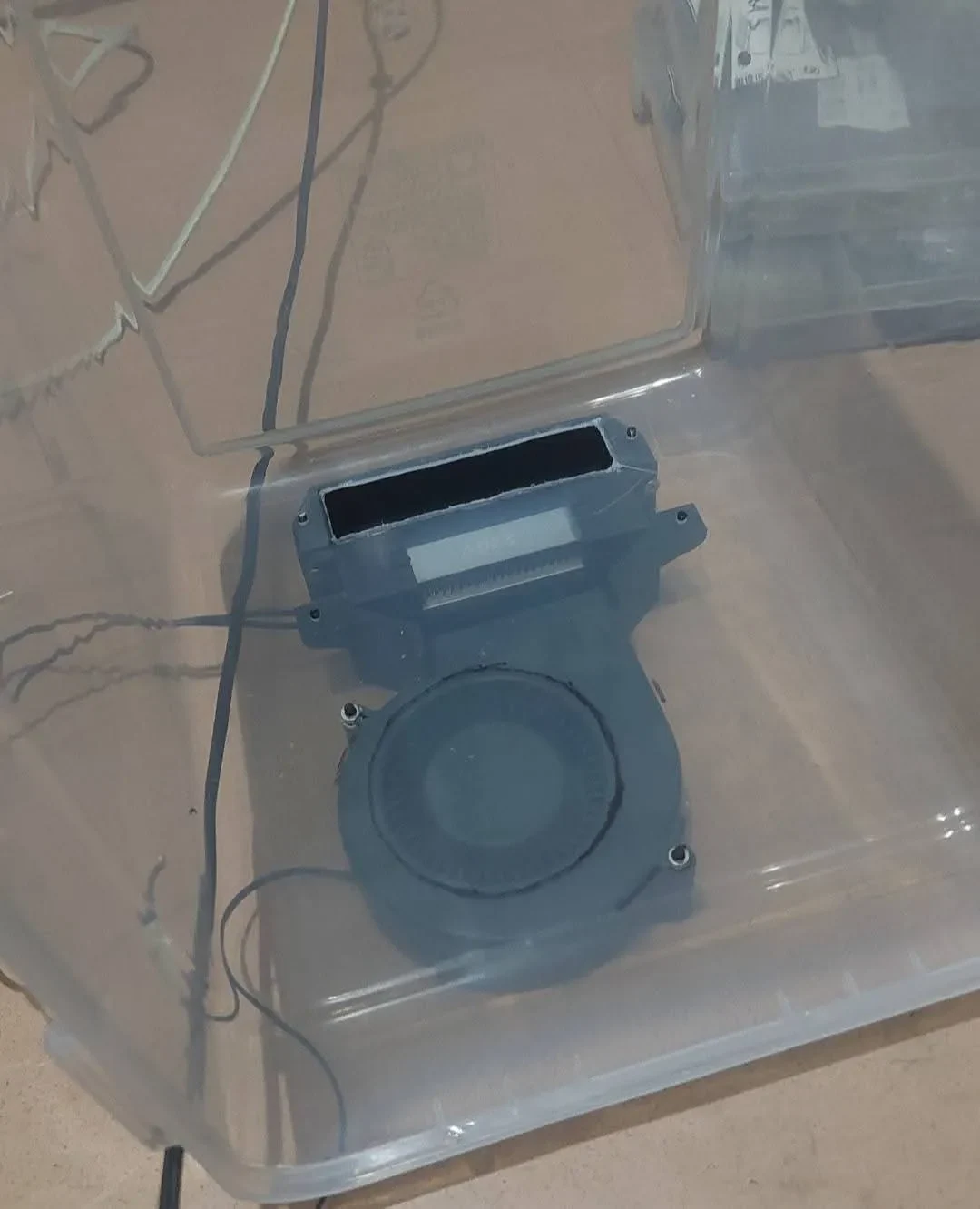

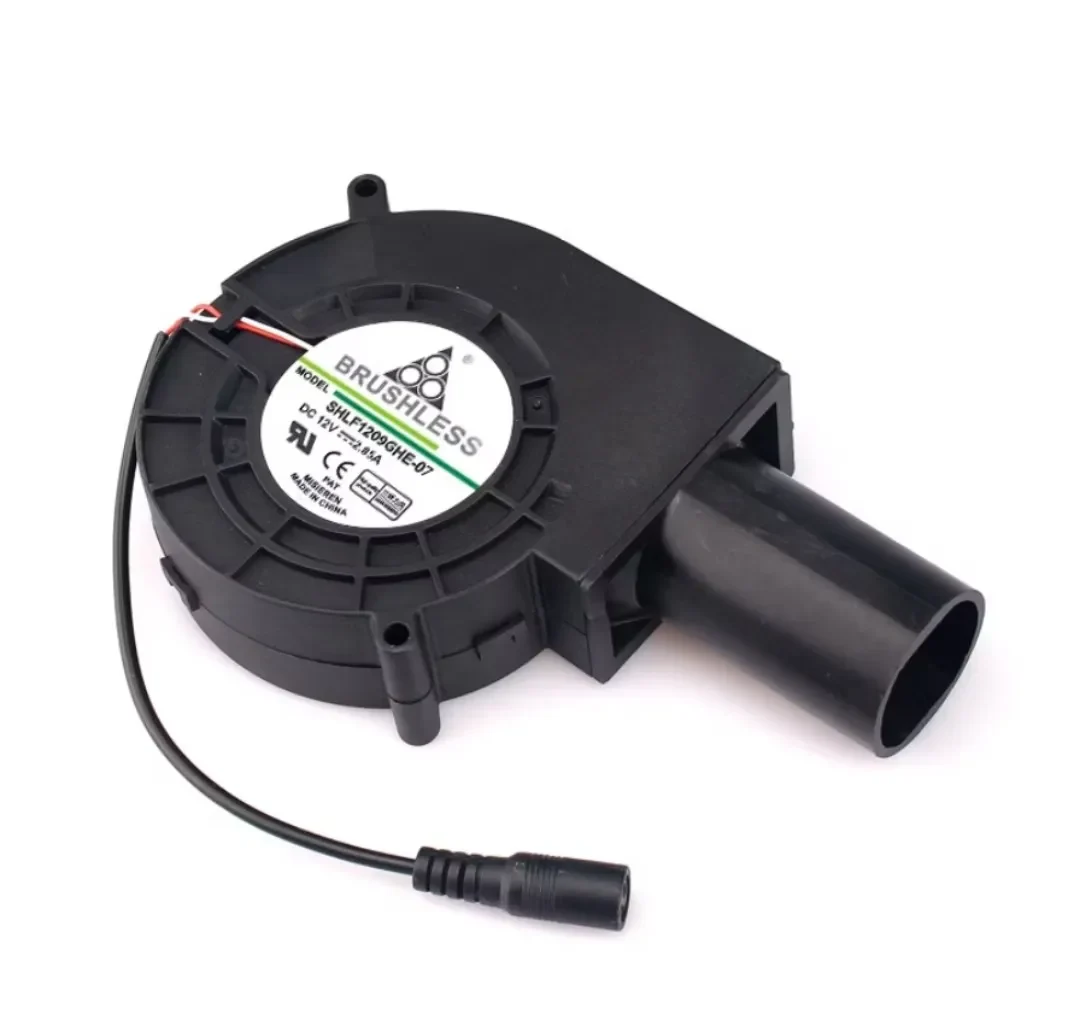

Это канал вентилятора и крепление нагревателя PTC для самодельной сушилки накаливания с использованием вентилятора 9733 и прямоугольного нагревателя PTC. Эти детали широко доступны на онлайн-платформах. Вентилятор рассчитан на напряжение 12 В, 0,6 А и продается как вентилятор на 2,4 А, используемый в качестве вентилятора для барбекю или печи на отработанном масле. Нагреватель PTC может иметь напряжение 12 В или 220 В и мощность 100 Вт и может легко нагреваться до 95 градусов Цельсия (поверхность нагревателя) при мощности вентилятора 50%. Воздуховод предназначен для монтажа снаружи короба, входной вентилятор забирает воздух из внутренней верхней части короба, продувает его через нагреватель и направляет в нижнюю часть короба. его также можно прикрепить к внутренней части коробки, используя зеркальное отображение и немного воображения. Для крепления обогревателя к коробу необходимы 2-4 термовставки, также понадобится 4 шт м3х10 для крепления воздуховода и 2 шт м3х40 для крепления вентилятора к коробке. Примите необходимые меры предосторожности и безопасности при проектировании электроники и не сожгите свой дом.

Я опубликовал только файлы шагов, чтобы вы могли изменять их столько, сколько захотите.
