Регулируемая катушка для средневолнового (МВт) радиодетек..

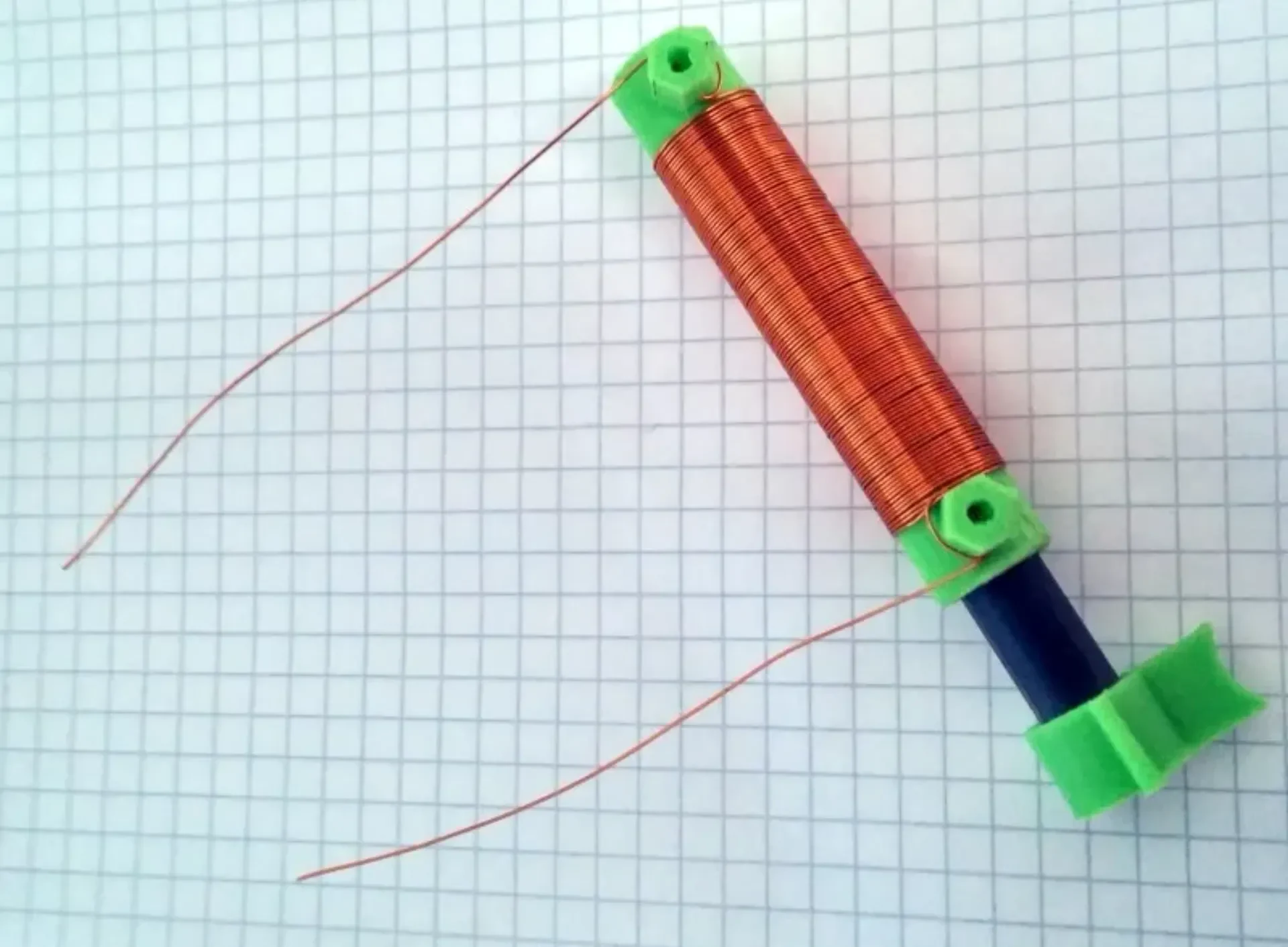

Это регулируемая катушка для средневолнового детектора-радио, сделанного своими руками.

Для большинства самых популярных станций в Европе вам понадобится около 30 витков, что дает импеданс 50-180 мкГн. Диапазон частот составляет примерно от 550 кГц до 1100 кГц.

Если вам нравится эта вещь, вы, вероятно, заинтересованы в ее создании:

http://www.thingiverse.com/thing:425768

Инструкци��

Для сборки самой простой формы радиоприемника — детектора вам понадобятся следующие детали:

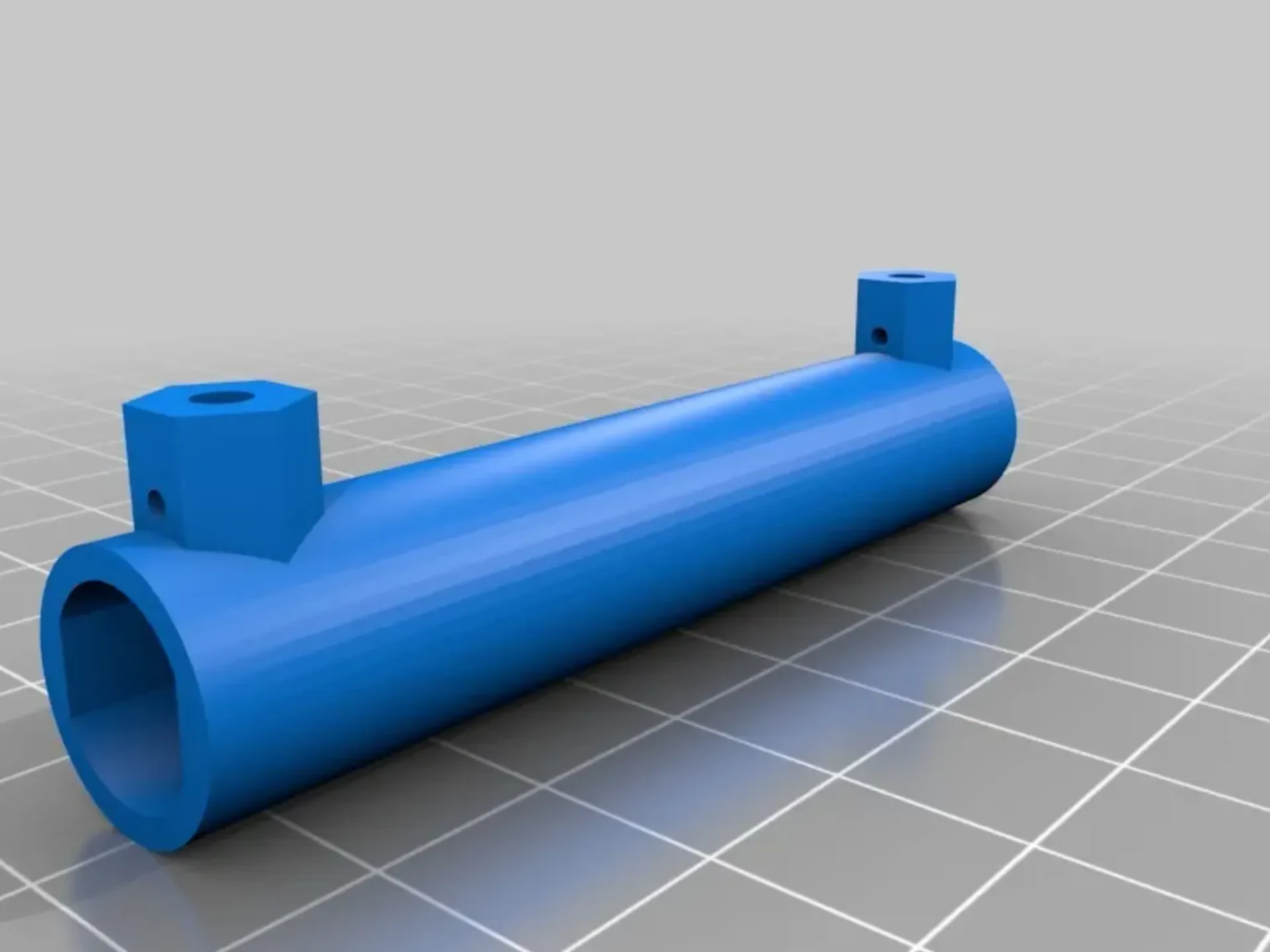

1 печатный корпус катушки с ручкой для ферритового стержня

1 ферритовый стержень (стандартный тип с двумя плоскими сторонами), длина: 4 см (1,57 дюйма)

1 диод (германиевый тип) АА 112 или аналогичный

1x керамический конденсатор 470 пФ

1x крис��аллический наушник (очень высокое сопротивление, около 2000 Ом)

30 м / 98 футов лакированного медного провода 0,4 мм / AWG 26 для антенны (20 м) и заземления (10 м).
