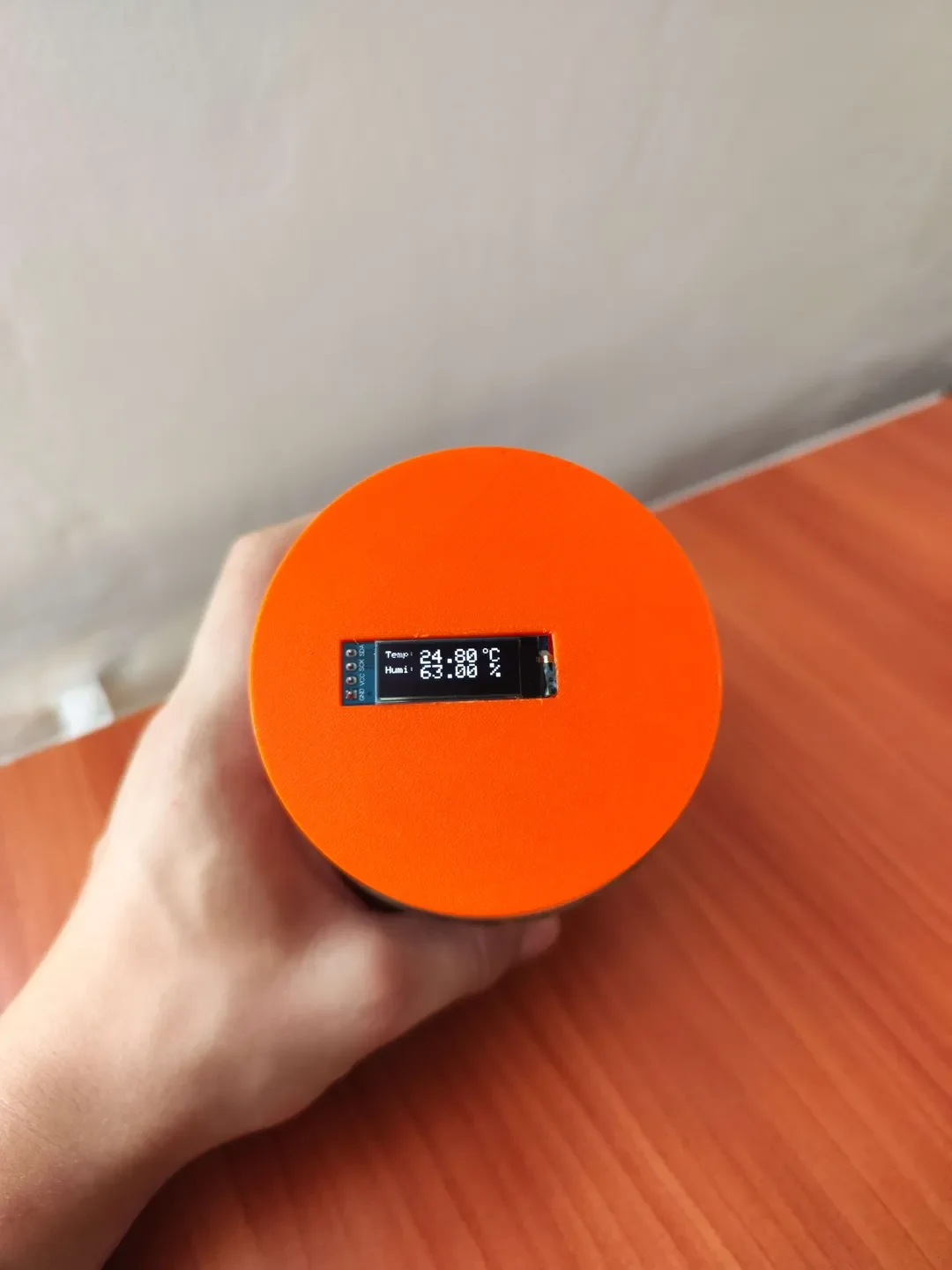

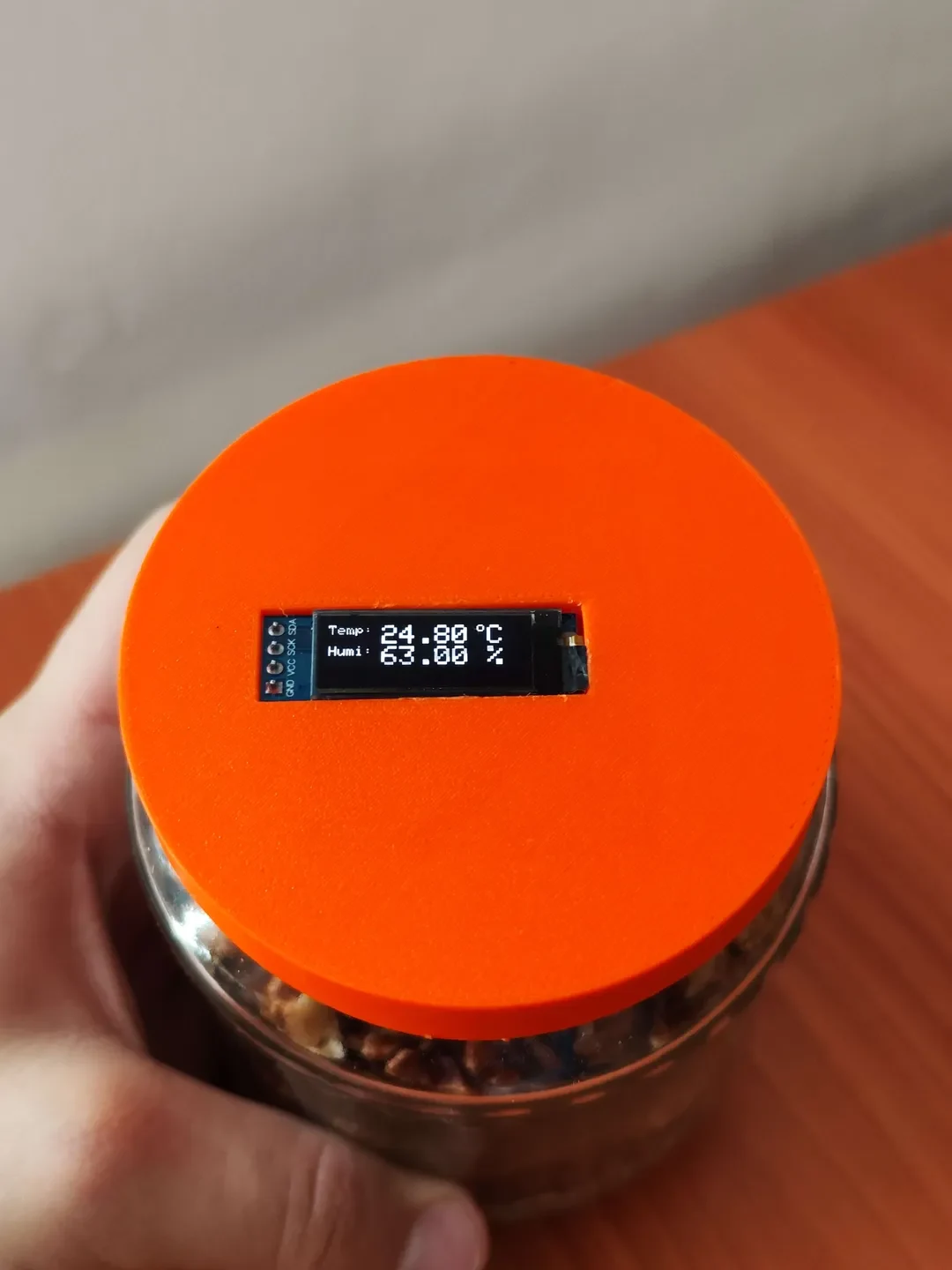

КРЫШКА ДЛЯ БАНКИ своими руками с дисплеем

Зачем покупать готовый прибор, измеряющий температуру и влажность, если можно сделать самому.

Температура и влажность измеряются датчиком DHT 11. Микроконтроллер Seeed XIAO RP2040 считывает эти данные, а затем отображает их на 0,91-дюймовом дисплее, питающемся от батареи 3,7 В.

Список компонентов:

датчик температуры и влажности — DHT 11
микроконтроллер — Seeed XIAO RP2040
дисплей — 0,91-дюймовый OLED-дисплей 128x32
аккумулятор — GeB LiPol Baterie 104050 2500 мАч 3,7 В JST-PH 2.0

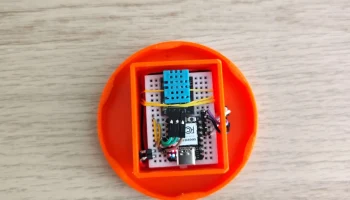

подключение — макетная плата ZY-170, провода

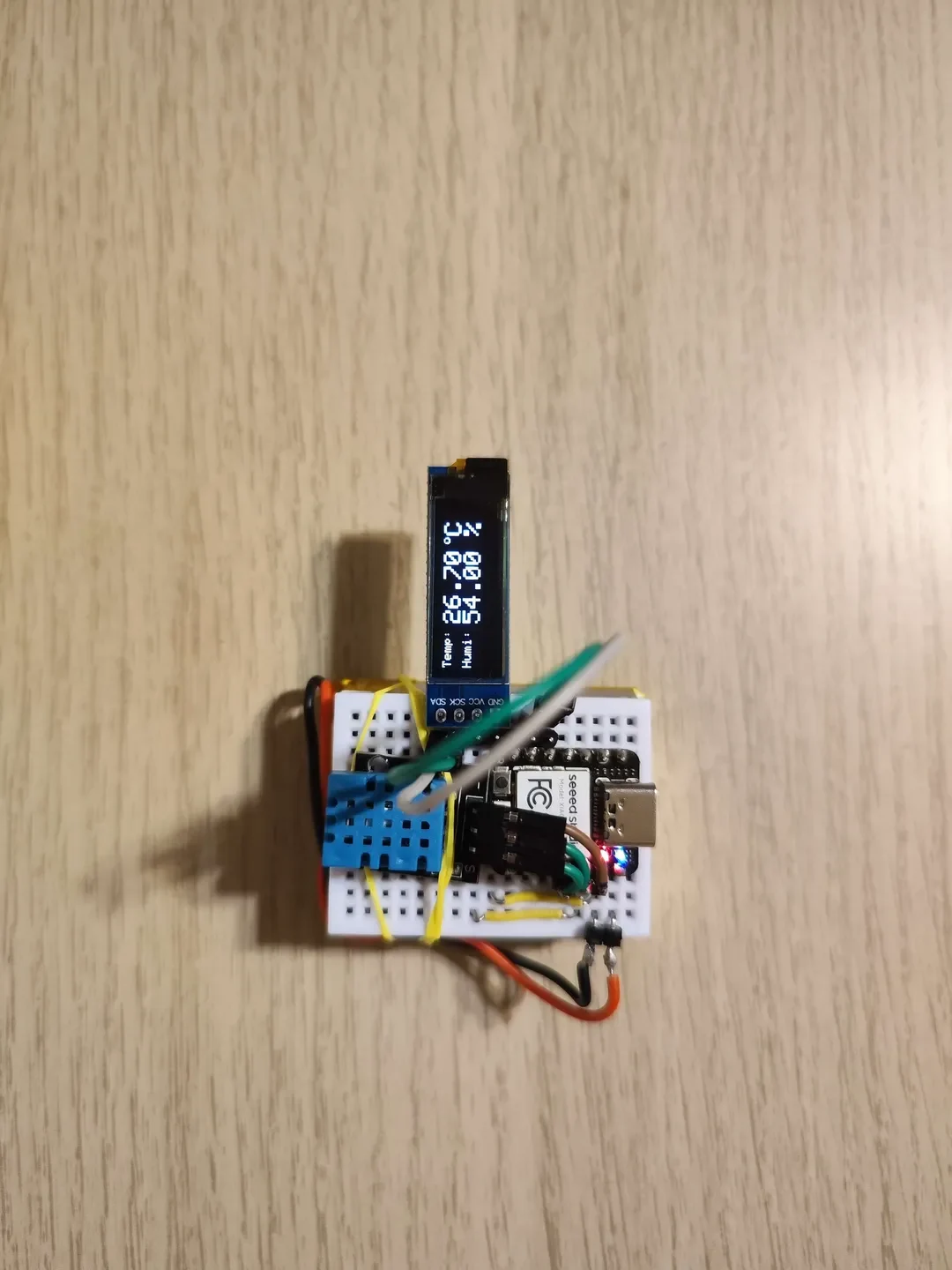

Соединения (контакты пронумерованы на этом рисунке):

ДХТ 11
ДАННЫЕ → P3
ВКК → 3V3
Земля → Земля
ДИСПЛЕЙ
ПДД → П6
ССК → П7
ВКК → 3В3
Земля → Земля
Батарея
+ → 5В
— → Земля

Код Дауланда и загрузите код с помощью этого руководства.

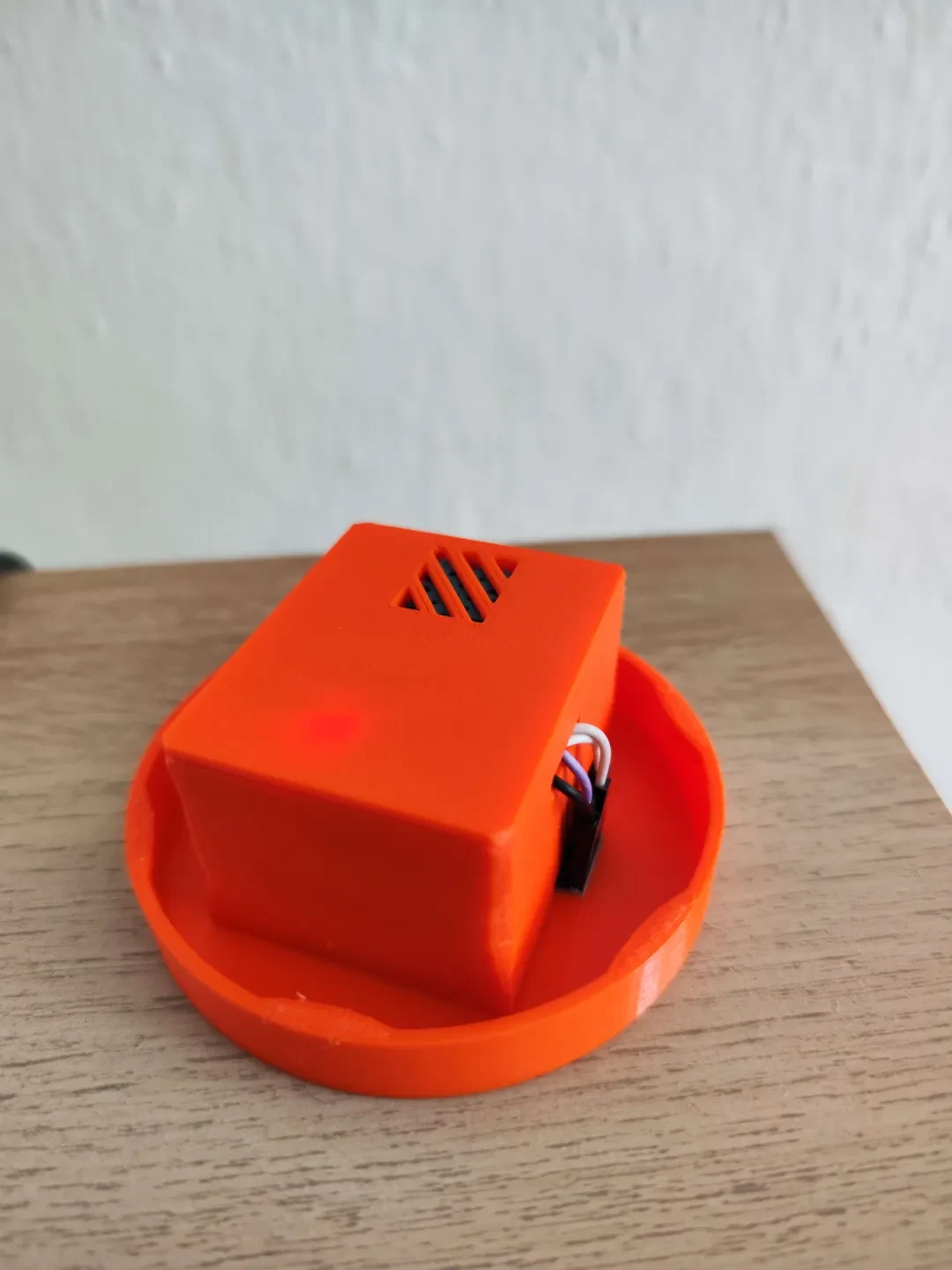

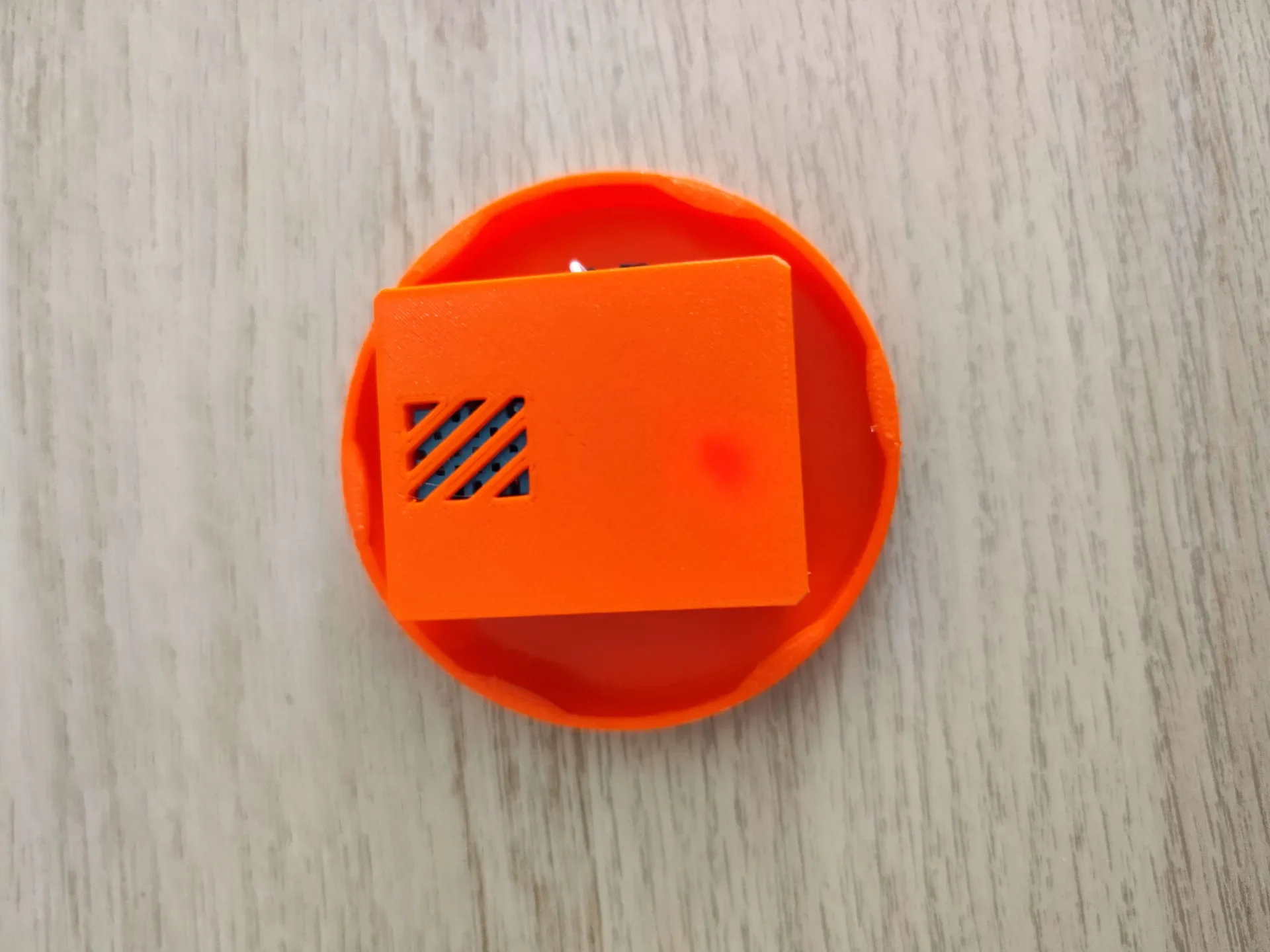

Смоделировано в Fusion 360.

Тип крышки: ТО-82
