RIG (R1.1) - стенд-помощник для тестирования электронных ..

О УСТАНОВКЕ

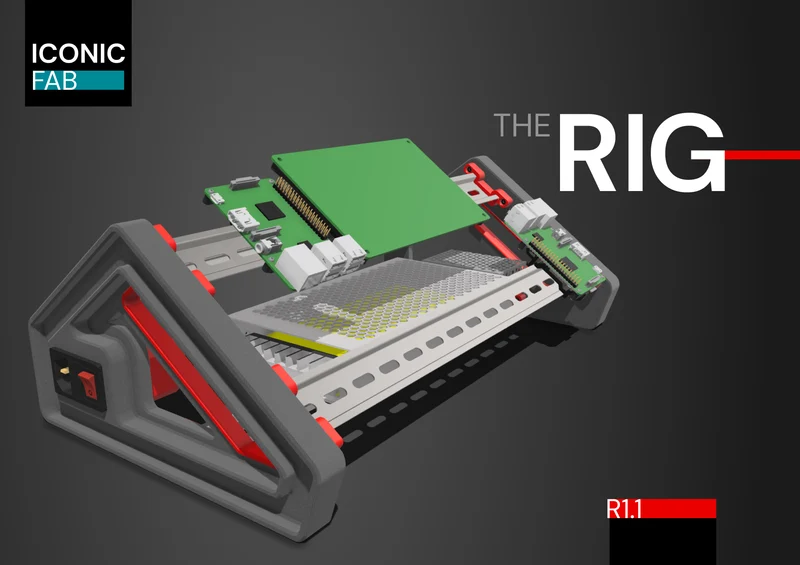

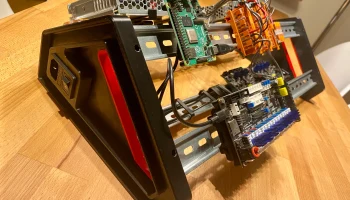

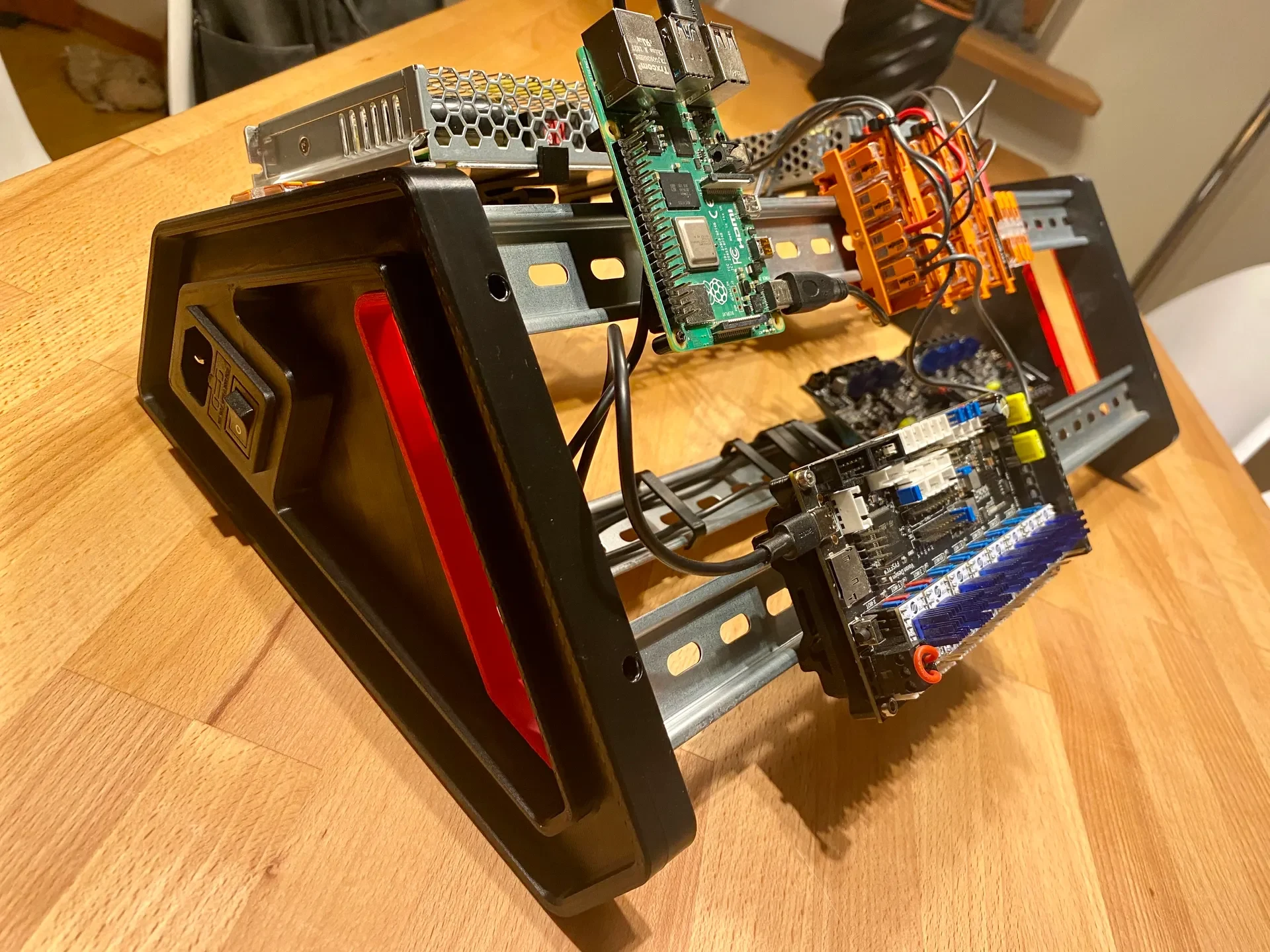

The Rig в основном представляет собой распечатанный вспомогательный стенд, сделанный своими руками, для простого и доступного тестирования электронных компонентов.

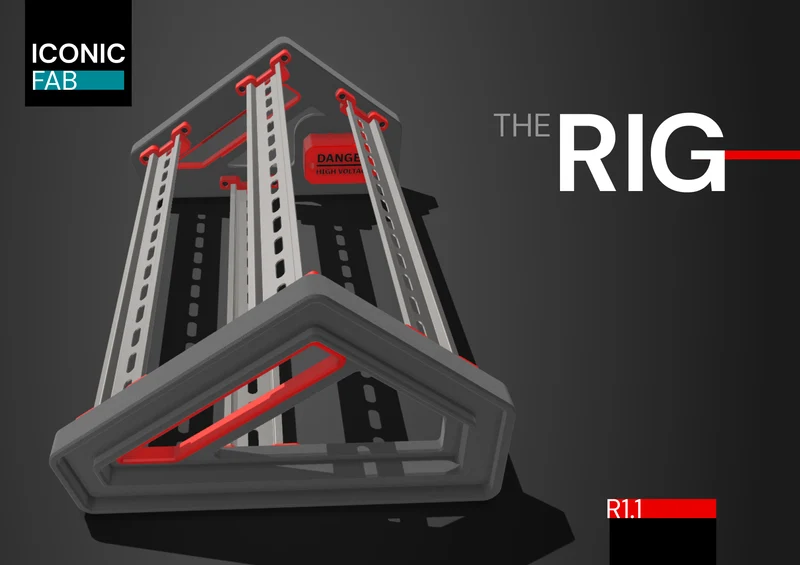

Этот стенд состоит в основном из печатных деталей с рейками DIN 35 мм, что обеспечивает простоту и доступность тестирования.

Для сборки установки используются термофиксированные вставки и болты М3.

ГДЕ ПРИОБРЕСТИ МЕХАНИЧЕСКИЕ ЧАСТИ СТРОИТЕЛЬСТВА?
Самостоятельный поиск с использованием спецификации (спецификации материалов)
Механические и электронные детали Кол-во
Механический
M3x8 SHCS — Болты || Источник: [Ссылка] 26
Резьбовые вставки — M3x5x4 (M3 x НД:5 x L:4) || Источник: [Ссылка] 26
DIN-рейка — ширина 35 мм, высота 7,5 мм, сталь || Источник: [Ссылка] 4

Электронный
Вход IEC320 C14 || Источник [AC-01-02]: [Ссылка] 1
C13 Шнур питания || Источник: [Ссылка] 1

Печатные детали

Печатные детали 13

ОБНОВЛЕНИЕ R1.1 — БЫСТРОЕ ПРОхождение

Смотрите на YouTube: https://youtu.be/pXyl3s8IjaQ

R1.0 — ВИДЕО РУКОВОДСТВО ПО СТРОИТЕЛЬСТВУ

Смотрите на YouTube: https://www.youtube.com/watch?v=9JDYAqjfCVA.

ПЕЧАТЬ РУКОВОДСТВА

Вот рекомендации по печати, которым вы должны следовать, чтобы добиться приличного успеха при печати деталей:

ПРОЦЕСС 3D-ПЕЧАТИ FDM (моделирование наплавлением)
ТИП ЗАПОЛНЕНИЯ Опорная кубическая (Ноги); Сетка (все остальные части)
МАТЕРИАЛ ASA, ASA-CF, ABS, ABS+, ABS-CF
ПРОЦЕНТ ЗАПОЛНЕНИЯ 21% (Ноги); 41% (Все остальные части)
ВЫСОТА СЛОЯ Рекомендуемая: 0,2 мм.
КОЛ-ВО СТЕН Рекомендуем: 4
Сплошные верхние и нижние слои. Рекомендуется: 5.
ШИРИНА ЭКСТРУЗИИ Принудительная 0,4 мм

Советы и подсказки:

Установите направление заполнения 90° для обеих опор;
Установите направление заполнения 0° для вставок ручек;
Все остальные части — по умолчанию 45°;
Вы можете рассмотреть возможность использования внешних полей толщиной 2,5-5 мм и расстоянием 0,1 мм для всех акцентных частей [a] при печати ASA или другими нитями, склонными к деформации.
Число стен, равное 4, абсолютно необходимо для обеспечения структурной целостности деталей. С этим не нужно переусердствовать. Четыре стены подходят для этой конкретной постройки.
Именование файлов для печатных деталей:

Части используют следующее соглашение об именах:

ОСНОВНОЙ ЦВЕТ. В начале имени этих файлов не будет ничего.
АКЦЕНТНЫЙ ЦВЕТ — в начале каждого файла STL, который предназначен для печати с акцентным цветом, в начале файла имеется символ "[a]".
СЧЕТ ЧАСТЕЙ — файлы имеют от «x1» до «x2» в конце любого файла STL. Число представляет количество одинаковых деталей, которые будут напечатаны.
КАК ПОДДЕРЖАТЬ ПРОЕКТ
Если вам понравился этот проект, поставьте лайк и скачайте файлы моделей.

Если вы считаете это полезным и хотите сначала увидеть больше от Iconic FAB, рассмотрите возможность подписаться на него.

Если вам это действительно нравится и вы считаете это очень полезным, поддержите проект ЛЮБОЙ суммой по вашему выбору.
ИЗМЕНЕНИЯ
Изменение даты
25.05.2024

Небольшие изменения по креплениям на DIN-рейку, файлы:

— [a]_DIN_frame_mount_left_r1.2_x4.stl

— [a]_DIN_frame_mount_right_r1.2_x4.stl

Исправлена неправильная глубина одного из отверстий для термостабилизированных вставок с 6 мм до 4 мм.

24.04.2024 R1.1 — Основные изменения печатных деталей; оптимизированная спецификация.
08.04.2024 Начальная версия (R1.0)
