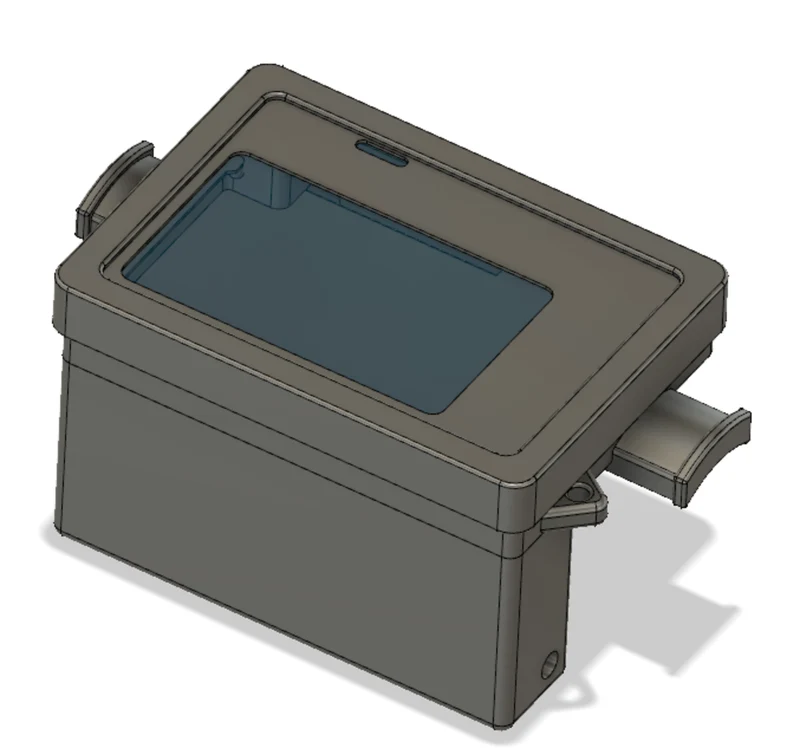

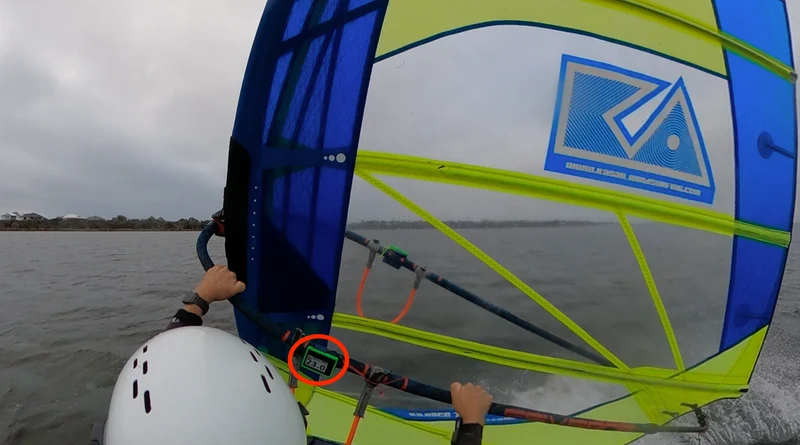

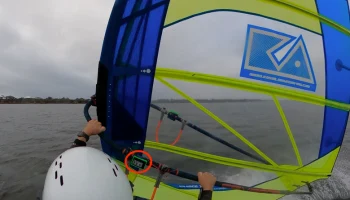

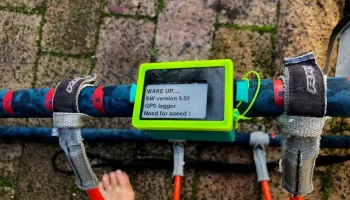

Улучшенное крепление для GPS-штанги для виндсерфинга свои..

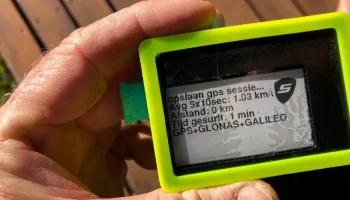

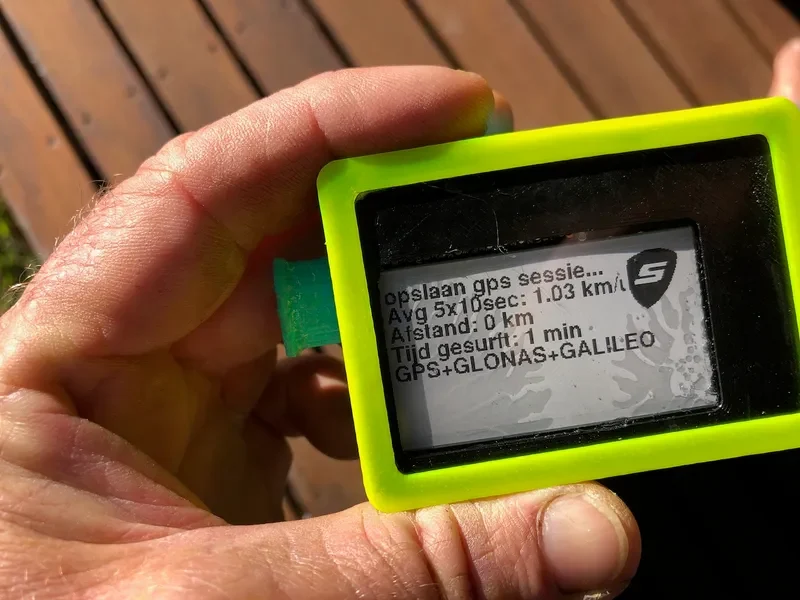

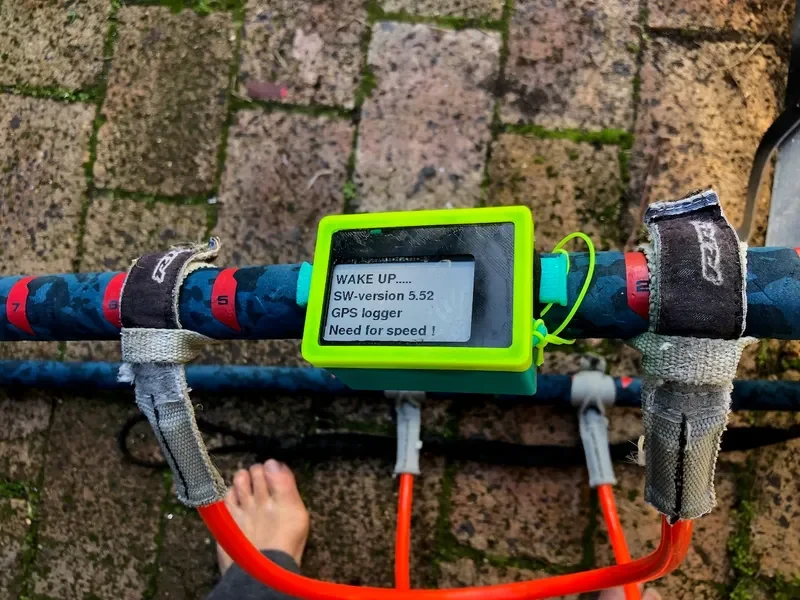

Поскольку кажется, что их делает куча людей, я решил обновить дизайн на основе извлеченных уроков. Здесь будет размещен самодельный GPS-навигатор, разработанный Яном Хейненом (ссылки внизу).

Обратите внимание, что он НЕ является водонепроницаемым, для обеспечения водонепроницаемости корпус необходимо заполнить заливочной эпоксидной смолой. Дополнительные инструкции о том, как я заливал эпоксидную смолу, см. в предыдущих конструкциях.

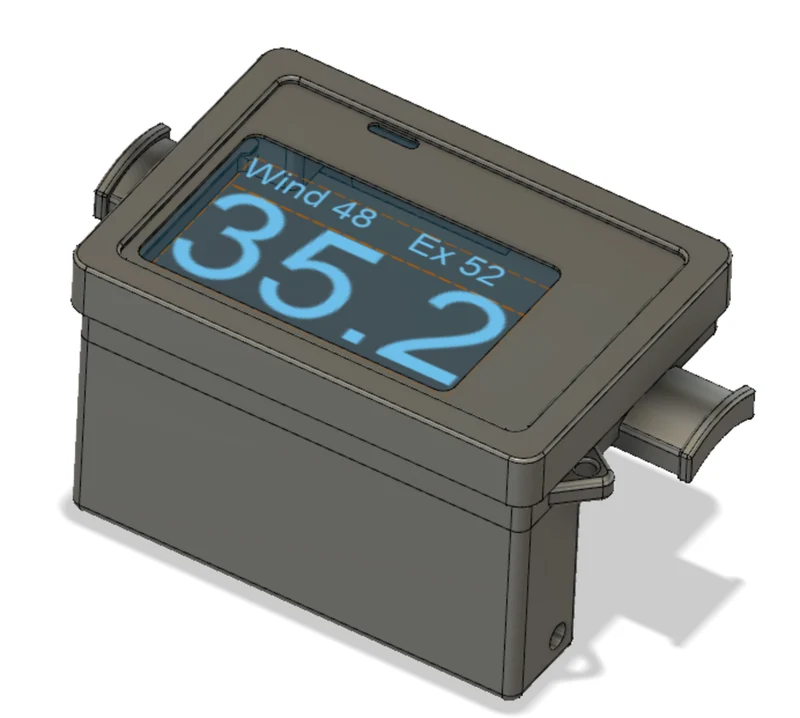

Этот дизайн меняется на оригинальный (обратите внимание, что оригинальный дизайн все еще остается в силе после 8 месяцев и 147 дней плавания)

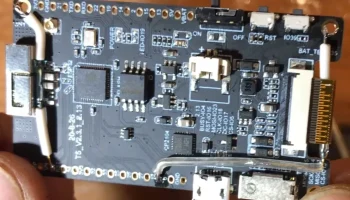

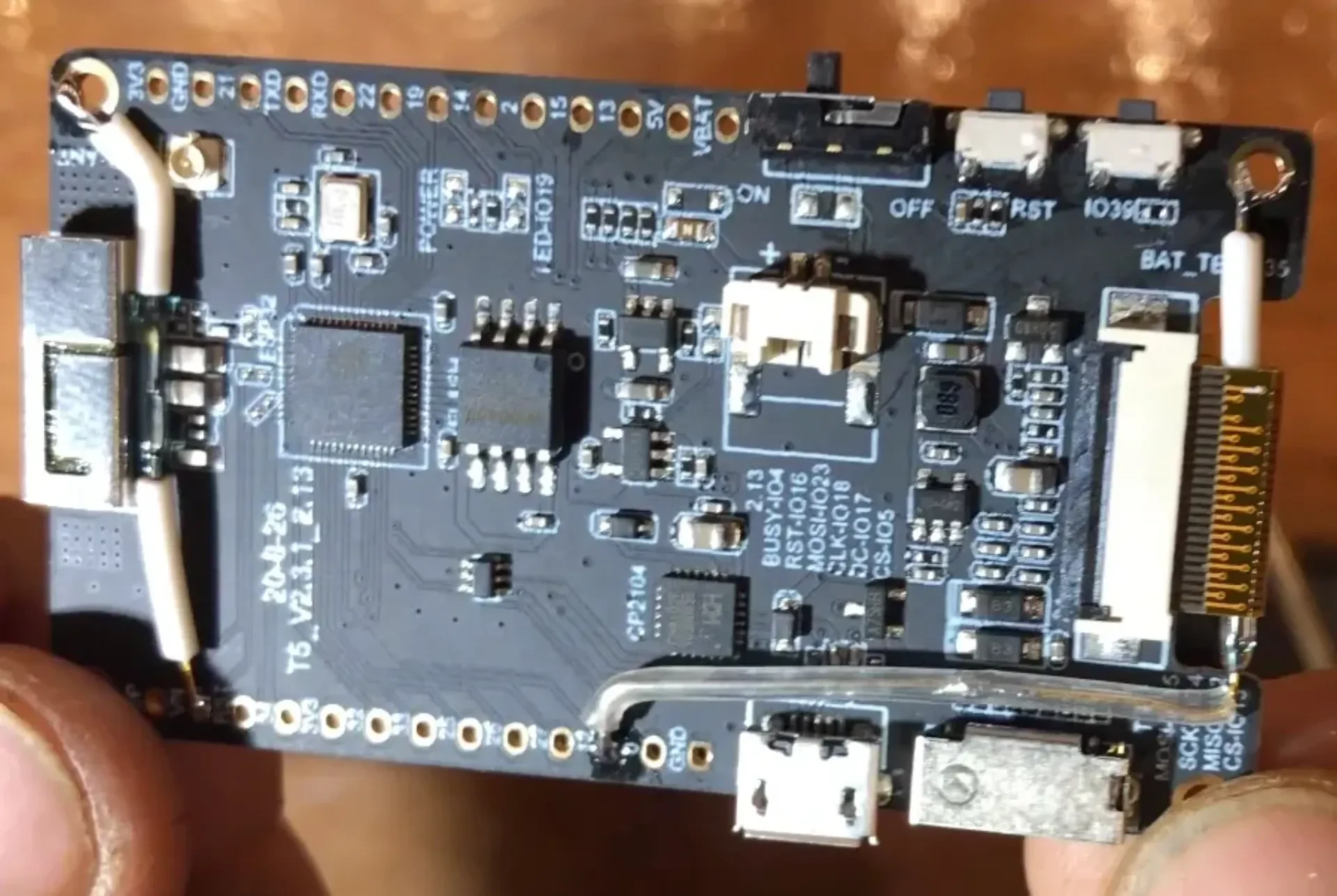

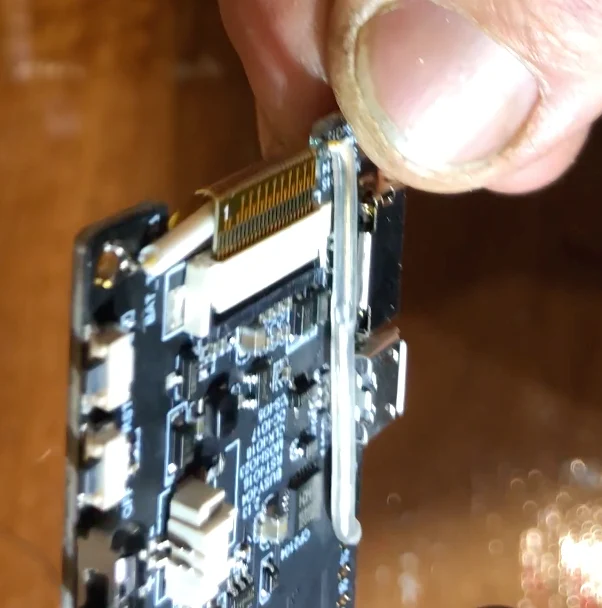

Удалены выемки для переключателя и геркона, чтобы облегчить печать и повысить прочность. Обратите внимание, что это означает, что переключатель включения/выключения и две кнопки необходимо отрезать и заточить заподлицо. См. прикрепленное изображение, как лучше всего установить герконы. (если хотите, слева от антенны Wi-Fi есть место для установки главного геркона.)
Добавлены отверстия для заливки эпоксидной смолы диаметром 4 мм, подходящие для стандартного шприца. Обратите внимание, что вам необходимо просверлить их сверлом диаметром 4 мм, так как они будут иметь слегка овальную форму.

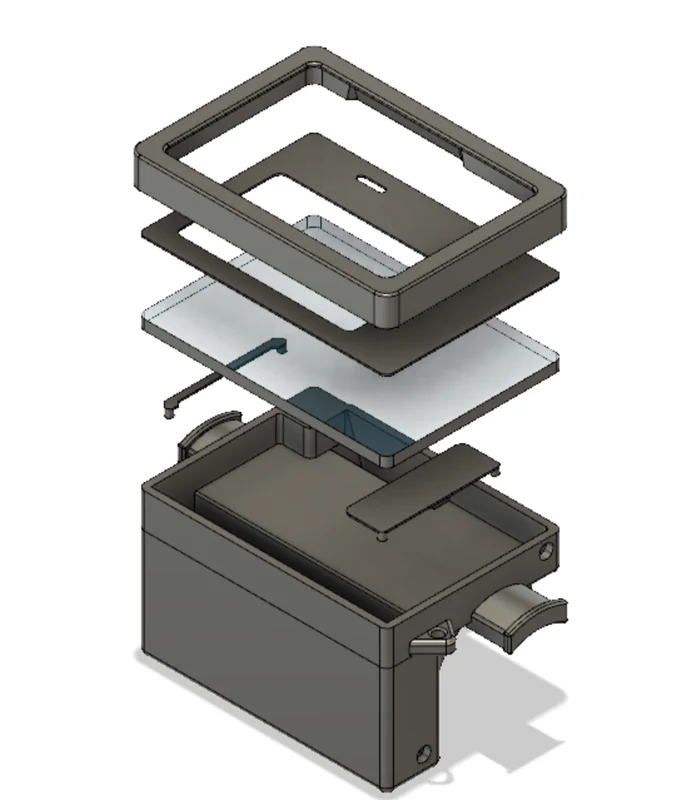

Добавлены проставки толщиной 0,5 мм слева и справа от экрана, чтобы создать воздушный зазор, позволяющий правильно заполнить эпоксидную смолу между лицевой стороной из поликарбоната и дисплеем из электронной бумаги. Правая прокладка также блокирует весь свет, попадающий на светочувствительную область, чтобы предотвратить появление ореолов. Я закрепил их небольшим количеством клея, чтобы они не смещались при установке прозрачной крышки.
Отделка перенесена на внешнюю сторону прозрачной поверхности из поликарбоната. Наличие его внутри означало большую вероятность захвата пузырьков воздуха. (вам не нужна отделка или чехол, просто это придаст более законченный/профессиональный вид)
Изменена обложка, чтобы она соответствовала размеру и не требовала подпиливания.

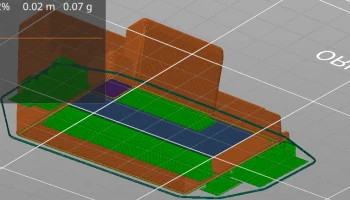

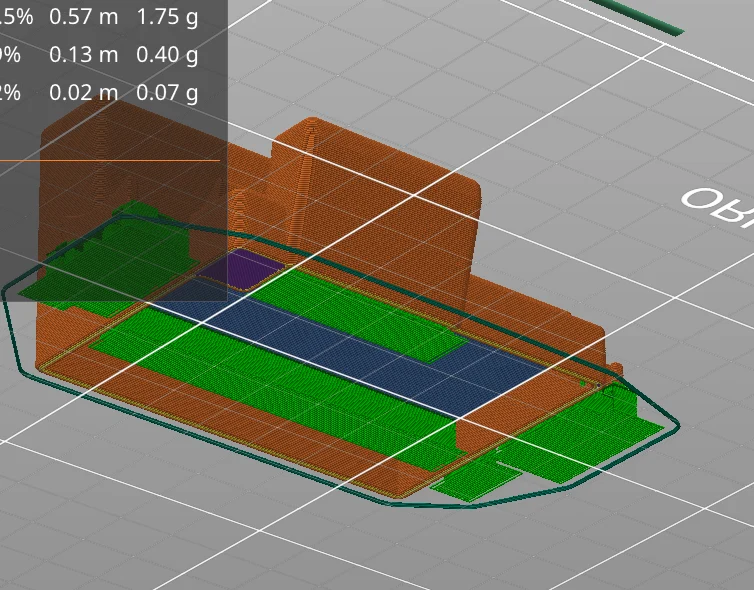

Примечания. Я обнаружил, что для обрезки и двух прокладок печать с высотой слоя 0,1 мм дала наилучшие результаты. Для основной части и обложки я использовал толщину 0,3 мм и черновое качество, лицевой стороной вниз. Я добавил опоры на краю отсека для аккумулятора и GPS, а также крепление для стрелы и поводка. Время печати основной части составляет 1 час 54 минуты, ½ часа обложки и ½ часа обрезки и разделителей. Я включил Gcode для PETG, используя Prusa MK3S. Понятия не имею, работает ли этот код на других принтерах.

Рекомендуется распылить внешнюю часть основного отпечатка перед установкой электроники, поскольку это предотвратит вытекание эпоксидной смолы во время ее затвер��евания. Не распыляйте внутреннюю часть, так как допуски достаточно жесткие.

Если для лицевой панели используется устойчивый к истиранию поликарбонат, я обнаружил, что дихлорметан также не склеивается… отшлифуйте небольшую кромку поликарбоната там, где он соприкасается с 3D-печатью, чтобы улучшить сцепление. Вы не увидите его прикрытым отделкой. Если вы этого не сделаете, эпоксидная смола будет сильно течь по шву, и лицевая сторона может отвалиться во время использования. На фотографии крупным планом вы можете видеть, как дихлорметан просачивается через внутреннюю часть поликарбоната. Это произошло из-за того, что я использовал устойчивый к истиранию поликарбонат и пытался повторно заклеить лицевую сторону после первой попытки приклеить. В то время я не заметил полос, поэтому был залит эпоксидной смолой… Мне «нужно было» снять лицевую поверхность, отшлифовать и приклеить заново.

Оригинальный дизайн здесь, включая больше фотографий и т. д. https://www.printables.com/model/104363-windsurfing-speedo-doppler-gps-low-profile-counter.

GPS одобрен для скоростного серфинга по GPS https://www.gps-speedsurfing.com/default.aspx?mnu=item&item=gpsother

Скорее всего, он может быть одобрен для GPSTC, но это зависит от каждого конкретного случая. Отправьте сообщение, используя «контакт» на веб-сайте GPS Team Challenge. http://gpsteamchallenge.com.au/comment/contact

Основная тема, обсуждающая этот GPS

https://www.seabreeze.com.au/forums/Windsurfing/Gps/Another-DIY-GPS-logger-approach?page=1

Исходный код

https://github.com/RP6conrad/ESP-GPS-Logger
