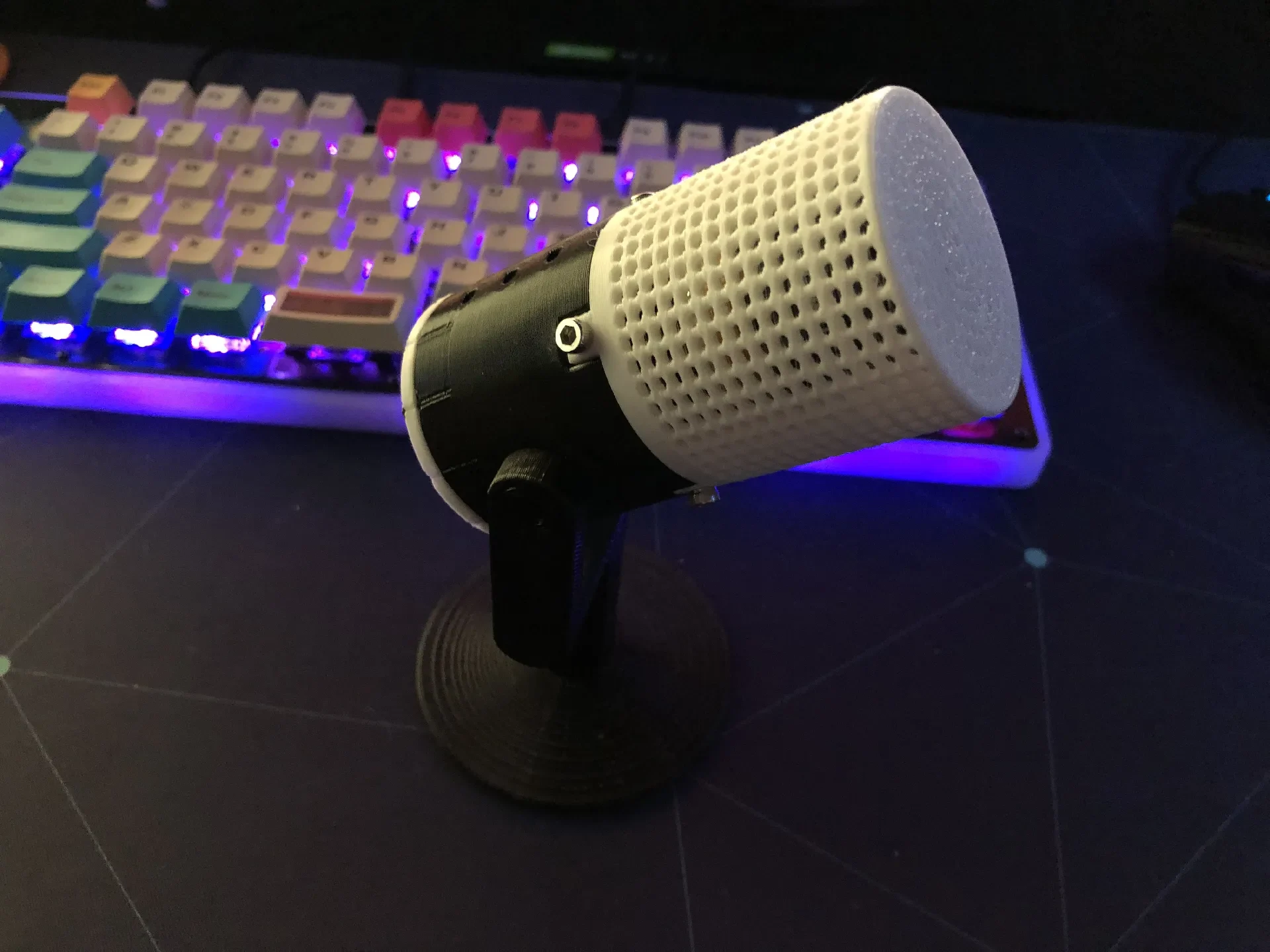

Микрофон своими руками

Я просто хотел сделать микрофон. Я уже сделал наушники, клавиатуру и мышь, почему бы не завершить комплект, и на этот раз я смоделировал что-то сам!

Сетка полностью пригодна для печати на сопле 0,6, на моей машине только несколько проблем с первым слоем. В полости микрофона также есть дополнительное место для электроники. Я не скажу вам, что использовать и что подойдет.

Саморезы, вероятно, были бы лучше, но я просто использовал то, что у меня было, список материалов — эт�� всего лишь предложение!

ОБНОВЛЕНИЕ 24.05.18

Подставка для микрофона здесь! список материалов обновлен соответствующим образом. Общие улучшения допусков и добавлены вырезы под гайки внутри для упрощения сборки.

Список материалов и предложений по источникам (неокончательный вариант может измениться в любое время)

Микрофон

1 * микрофонная капсула (я использовал эту, моя работает нормально, ваши результаты могут отличаться от источника соответственно или использовать ремикс https://www.aliexpress.com/item/4000119095471.html?spm=a2g0o.order_list.order_list_main.11.21ef1802TNBNzt)

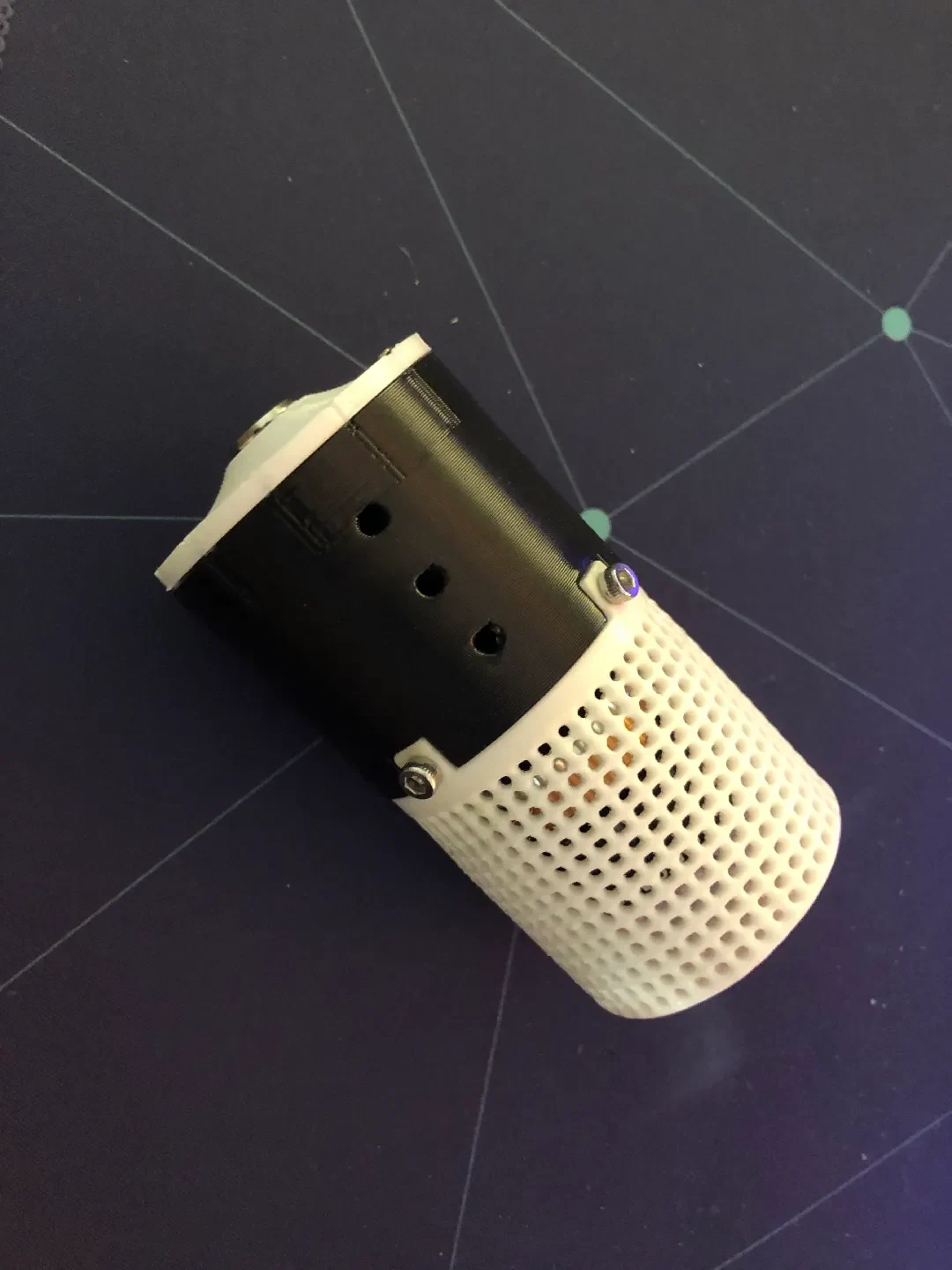

Корпус, задняя панель и сетка

2-12 * M2x10 с потайной головкой (12 по эстетическим соображениям, 2, вероятно, подойдет https://www.aliexpress.com/item/4001199728978.html?spm=a2g0o.order_list.order_list_main.47.21ef1802atcKPh)
1 * гнездо Mini XLR (выберите столько контактов, сколько вам понадобится. Я использовал 3 контакта для пассивного сигнала + сигнала и заземления https://www.aliexpress.com/item/1005005558930803.html?spm=a2g0o.order_list.order_list_main.32.21ef1802TNBNzt)
2-4*M3x8 для крепления сетки к кузову ( https://www.aliexpress.com/item/4001068956302.html?pdp_npi=4%40dis%21CAD%21C%24%202.42%21C%24%202.42%21%21%211.74%211.74%21%40210318ec17158675 144523836e7a5e%2110000014024427553%21sh%21CA%214208227596%21&spm=a2goo. store_pc_allItems_or_groupList.new_all_items_2007550618604.4001068956302 )
Алюминиевая фольга (для экранирования сетки и полости можно приобрести в местном продуктовом магазине или аналогичном магазине)

Монтаж/Подставка

2*М3х6( https://www.aliexpress.com/item/4001068956302.html?pdp_npi=4%40dis%21CAD%21C%24%202.42%21C%24%202.42%21%21%211.74%211.74%21%40210318ec17158675 144523836e7a5e%2110000014024427553%21sh%21CA%214208227596%21&spm=a2goo. store_pc_allItems_or_groupList.new_all_items_2007550618604.4001068956302 )
2 * Гайка М3 ( https://www.aliexpress.com/item/4000985788078.html?pdp_npi=4%40dis%21CAD%21C%24%202.07%21C%24%202.07%21%21%211.49%211.49%21%40210318ec17158676 612534688e7a5e%2110000013249441966%21sh%21CA%214208227596%21&spm=a2go0o. store_pc_allItems_or_groupList.new_all_items_2007550618604.4000985788078 )
1 * M4x12 (для крепления основания к стойке)
1 * гайка M4 (для крепления основания к подставке с прорезной гайкой к кронштейну)
