Солнцезащитные очки, Sonnenbrille, DIY (линзы Oakley Holb..

Описание

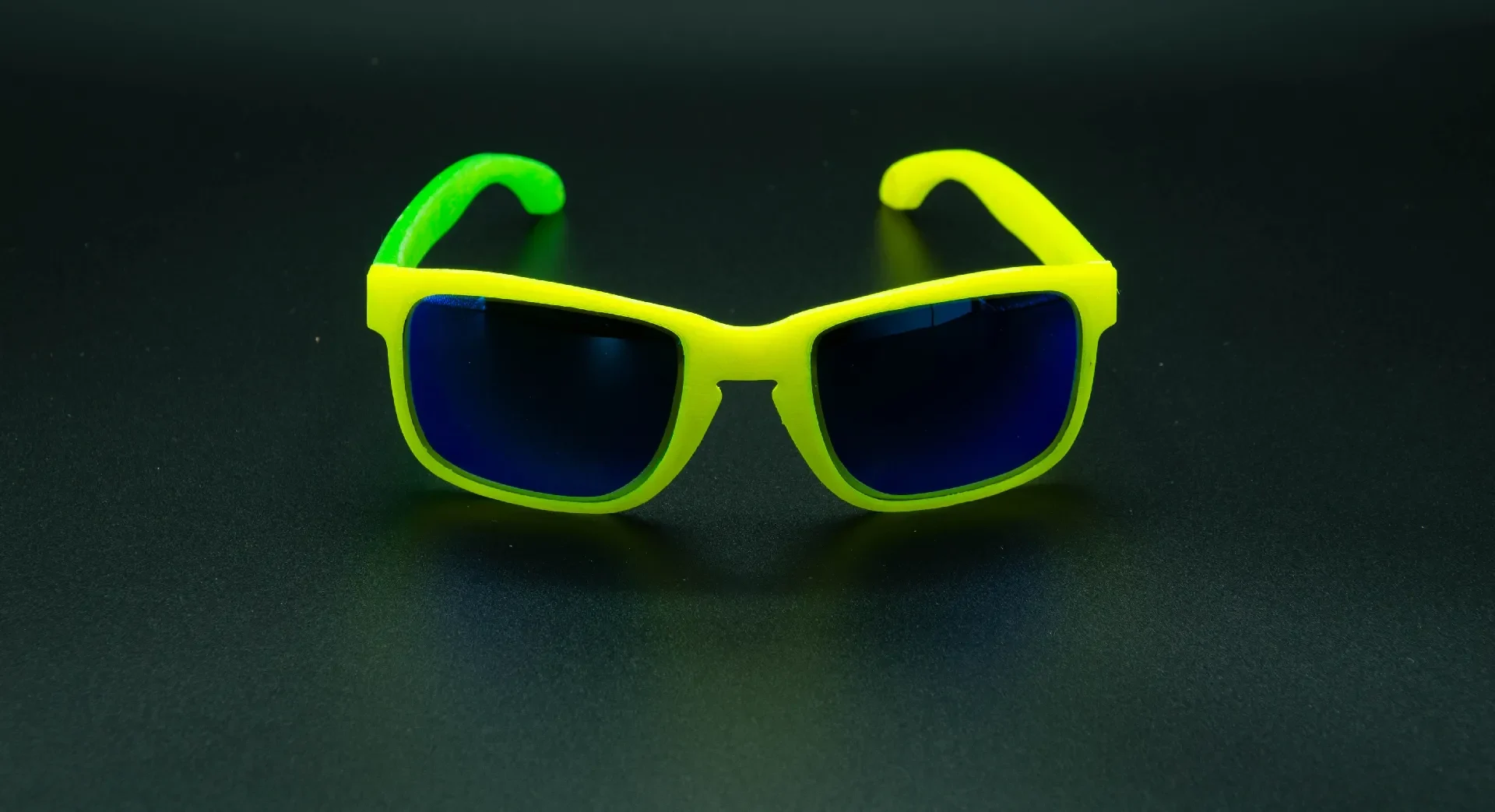

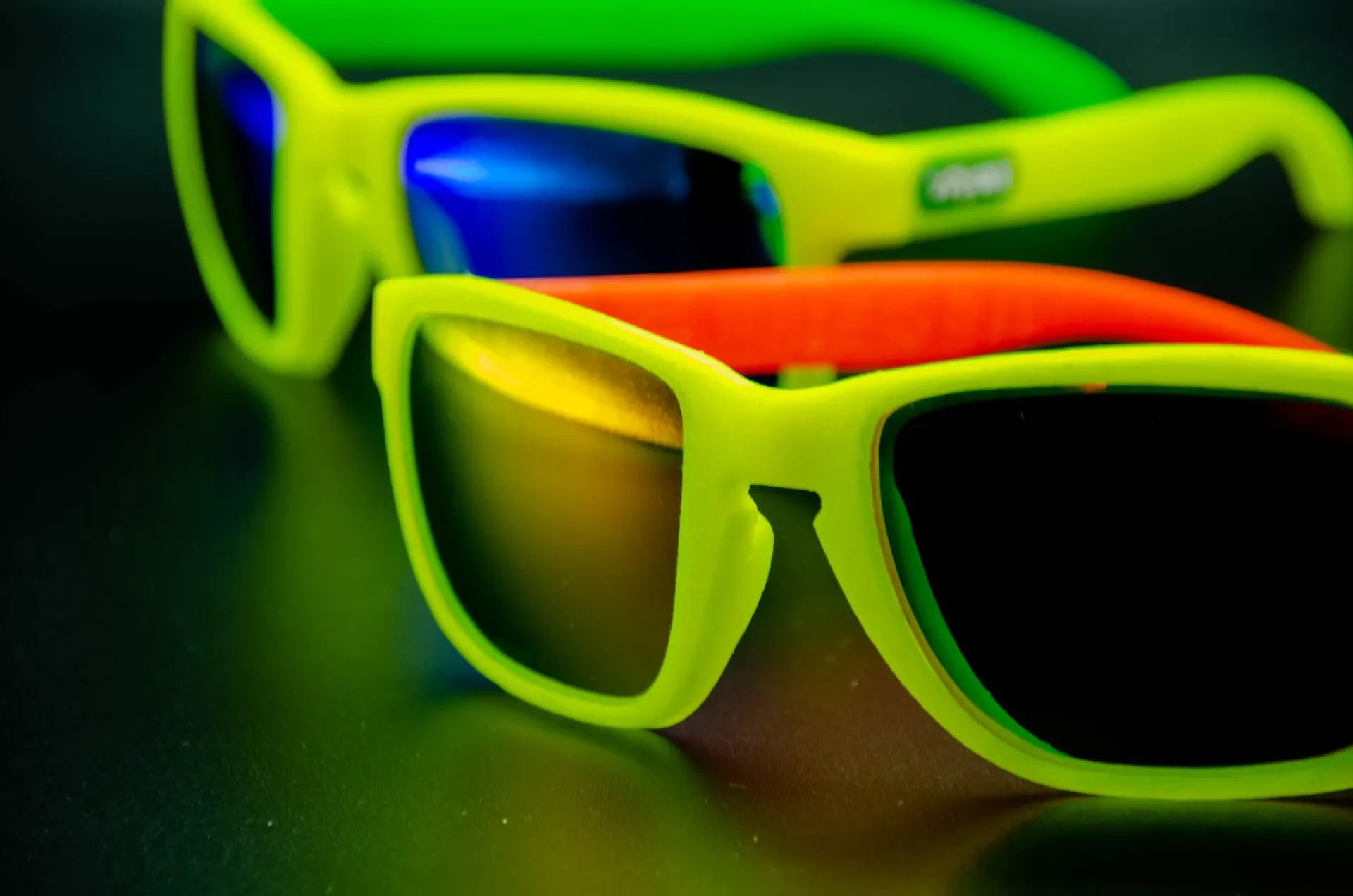

Я разработал эти солнцезащитные очки несколько лет назад после того, как мои солнцезащитные очки (Окли Холбрук) сломались во время катания на горном велосипеде. Целью было повторное использование линз и создание доступной оправы, которую можно было бы легко и дешево заменить в случае повреждения.

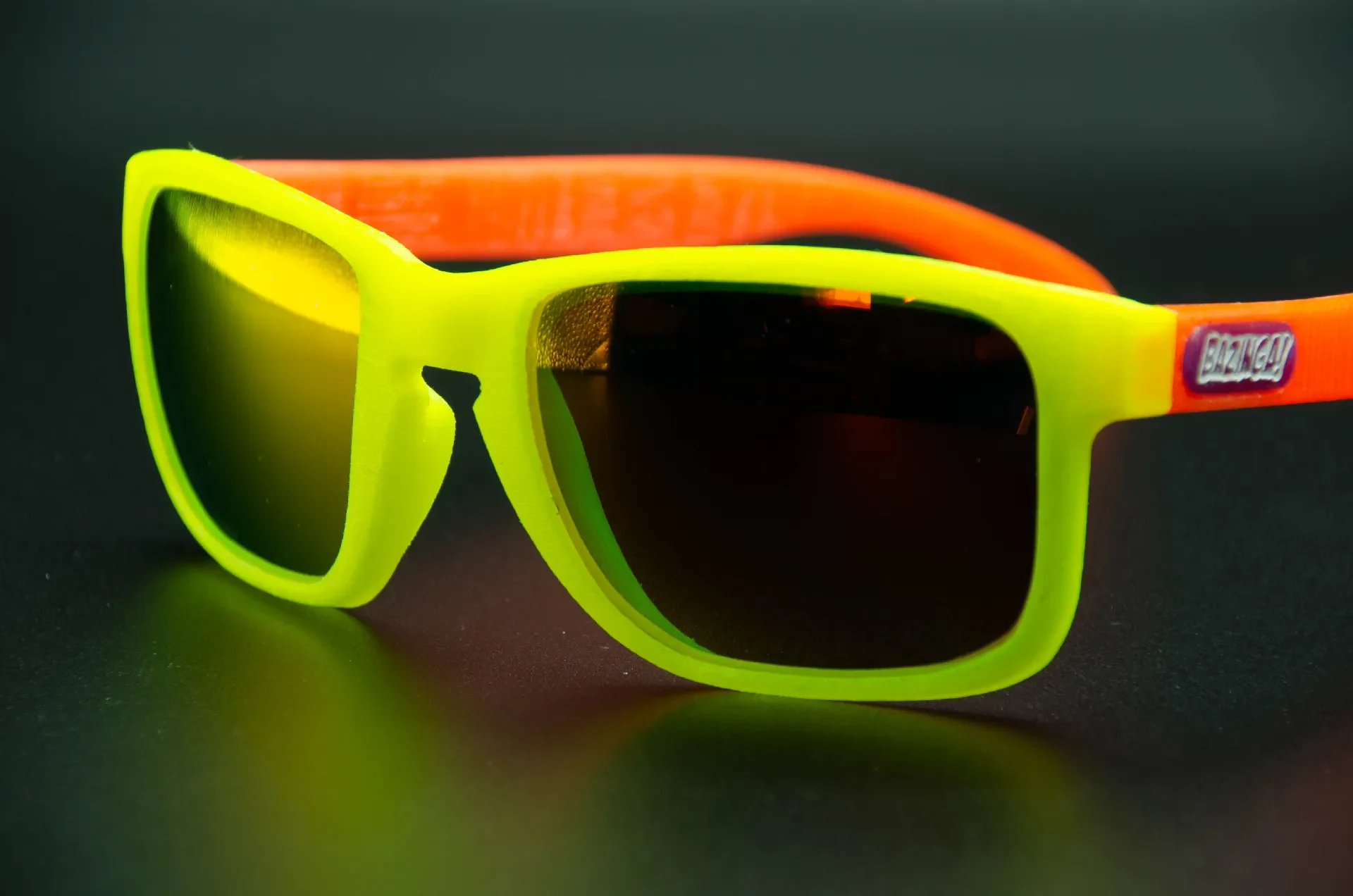

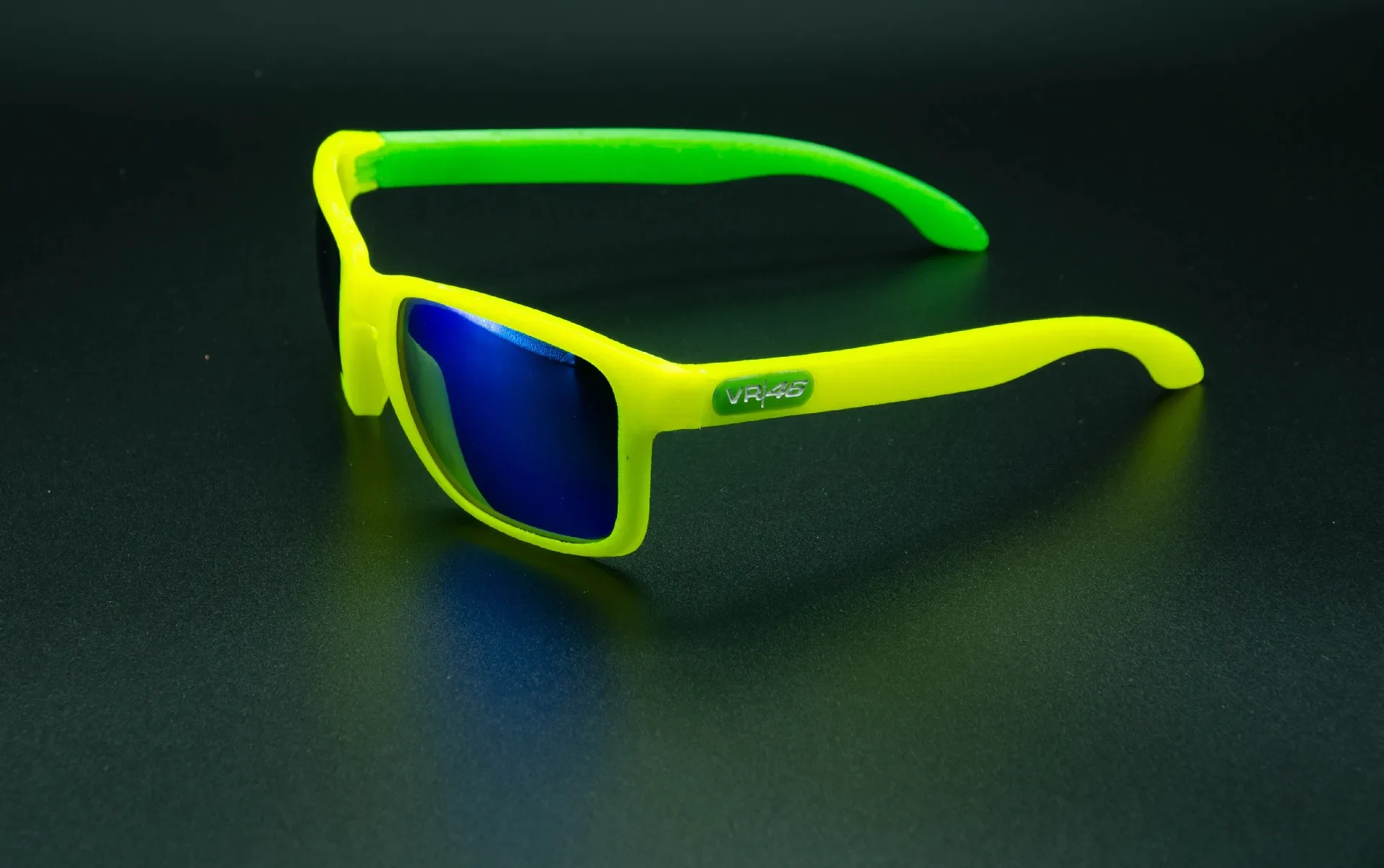

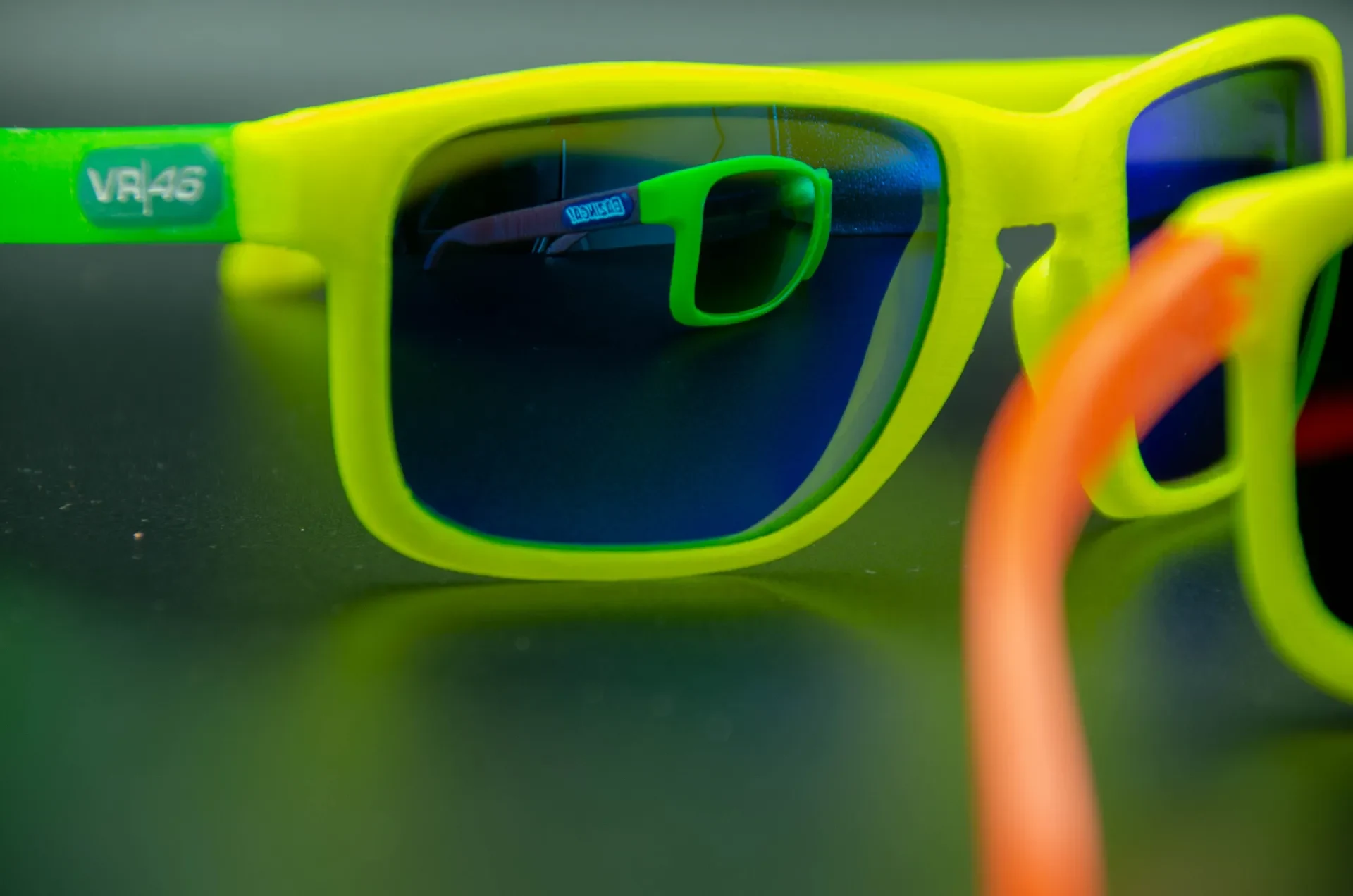

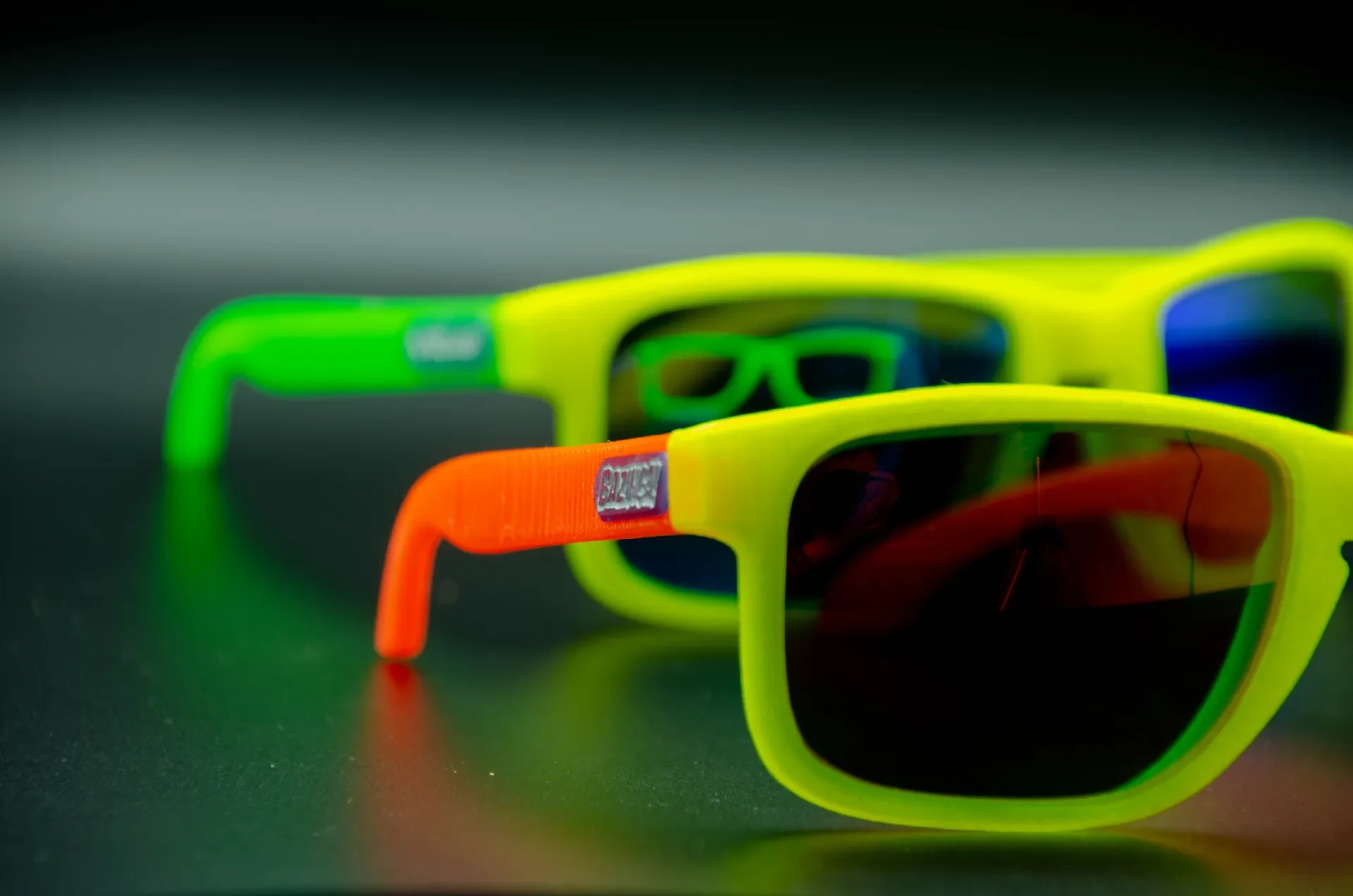

Поскольку меня настолько впечатлили возможности индивидуальной настройки, я создал дополнительные дужки, на которые можно нанести логотип. В качестве примера я включил сюда свой логотип «Bazinga». Вы можете использовать его в качестве основы для собственного логотипа на солнцезащитных очках или использовать дужки без логотипа.

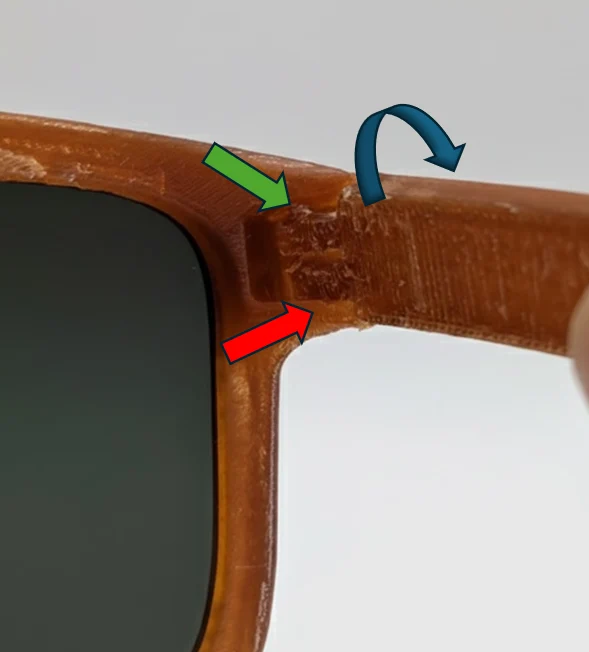

Я сознательно исключил в конструкции дополнительные петли и другие детали, поскольку хотел, чтобы очки собирались без каких-либо инструментов. Это позволяет легко заменять детали без инструментов, даже когда вы в пути. Просто вставьте дужки в оправу; они защелкнутся на месте и при правильных настройках принтера должны иметь достаточное натяжение, чтобы предотвратить их самостоятельное открытие (в закрытом положении).

Оправа предназначена для линз Oakley Holbrook. Тем не менее, я также пробовал различные объективы вторичного рынка, и они мне идеально подошли (вы можете найти их на eBay или AliExpress — попробуйте сами).

Рекомендации по материалам, настройкам и поддержке (постобработка):

На изображениях показано рекомендуемое расположение во время процесса печати. Для максимальной прочности кронштейны и рама должны быть напечатаны в положении, аналогичном показанному:

При выборе материала я бы рекомендовал PETG (как минимум), так как летом солнцезащитные очки можно оставить в машине. Испытания с ASA и ASA-X (CR3D) показали, что, хотя ASA может быть хорошим материалом из-за его хорошей устойчивости к ультрафиолетовому излучению, мои отпечатки были довольно хрупкими и недостаточно прочными. Несмотря на калибровку нити накала, мне удалось установить линзы только тогда, когда модель была масштабирована примерно на 1% (X, Y, Z). Материалы с более высокой прочностью, конечно, являются модернизацией и сделают солнцезащитные очки более долговечными. Из-за необходимой опорной конструкции я бы посоветовал немного отшлифовать поверхность для повышения комфорта. В зависимости от материала его можно также загладить химическим способом (например, при использовании ABS).

Еще один способ упростить процесс отделки — напечатать несущие интерфейсные слои из PLA (если в качестве основного материала используется PETG), как показано на изображении (оранжевый = PETG, черный = PLA). PLA не связывается с PETG, поэтому его можно легко удалить (см. инструкцию: https://www.youtube.com/watch?v=Matf1Mna2zI).

Для печати я бы рекомендовал высоту слоя не менее 0,2 мм. Используйте как минимум 2 слоя для настенных петель, а верхнюю и нижнюю ракушки я всегда печатаю по 5 слоев. Используйте гироидное заполнение (более прочное, чем сетка) или распечатайте со 100% заполнением.

Сборка деталей

После того, как каркас будет готов, весь поддерживающий материал следует удалить. Не должно оставаться остатков подложки, особенно в местах, где будут располагаться линзы. На этом этапе острые края следует слегка сгладить, чтобы обеспечить максимальный комфорт при ношении.

При выборе линз обратите внимание, что оригинальные линзы (Y.) немного толще, как показано на фото. Очки изначально были разработаны под эти линзы. Однако вы также можете использовать более тонкие линзы (X.). Между объективом и оправой может быть немного больше люфта, но это не должно быть проблемой.

Я обнаружил, что для установки линз эффективна следующая процедура (см. изображение):

О.: Вставьте линзу в нижнюю прорезь оправы и слегка надавите большим пальцем.

Б.: Продолжайте нажимать большим пальцем вниз, а другой рукой вставьте линзу в прорезь в углу 2.

К.: Теперь линза должна удерживаться на месте, но она еще не в конечном положении. Продолжайте слегка нажимать вниз и другой рукой вставляйте линзу в прорезь в углу 3. Альтернативно вы также можете постепенно вставлять линзу в прорезь из угла 2 (см. (3.)), пока не дойдете до угла 3.

Чтобы снять линзы, просто выполните действия в обратном порядке. Во время выполнения этих действий вам может потребоваться совместить объектив с оправой, если он
