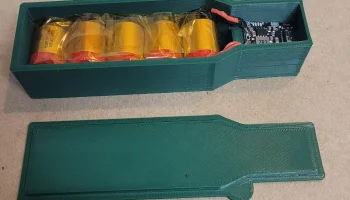

Чехол-банка аккумуляторов своими руками для IP5310 + 5x 1..

Предисловие: Делайте это на свой страх и риск, LiPo может быть острым :)

Обратите внимание, что этот корпус разработан специально для 5x18300 ячеек и контроллера заряда IP5310!

Я ненавижу видеть, как полезная электроника выбрасывается в мусор, поэтому я собрал у друзей несколько «одноразовых» электронных сигарет и собрал LiPo-батарейки для своих проектов. Поскольку они какое-то время лежали в моем ящике для электроники, я решил быстро использовать их в качестве USB-аккумулятора.

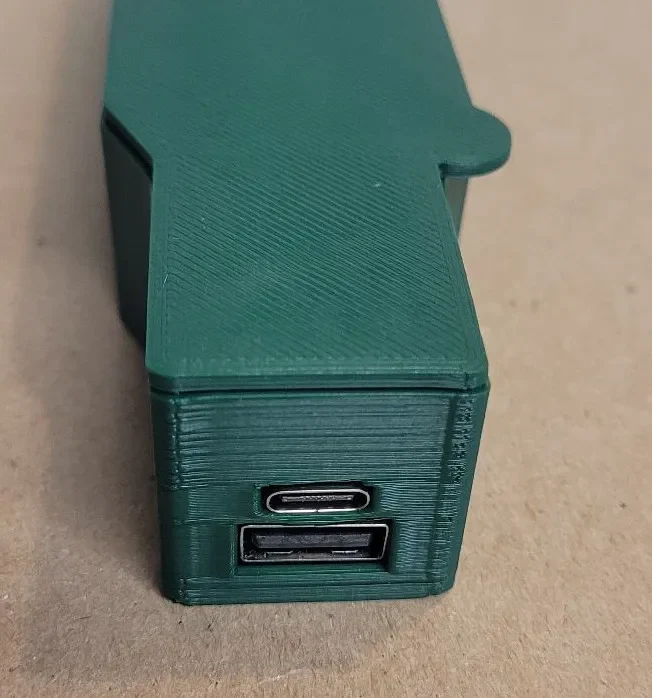

Хотя контроллеры заряда micro-USB 134N3P очень распространены, мне нужна была зарядка через вход USB-C, поэтому я выбрал IP5310.

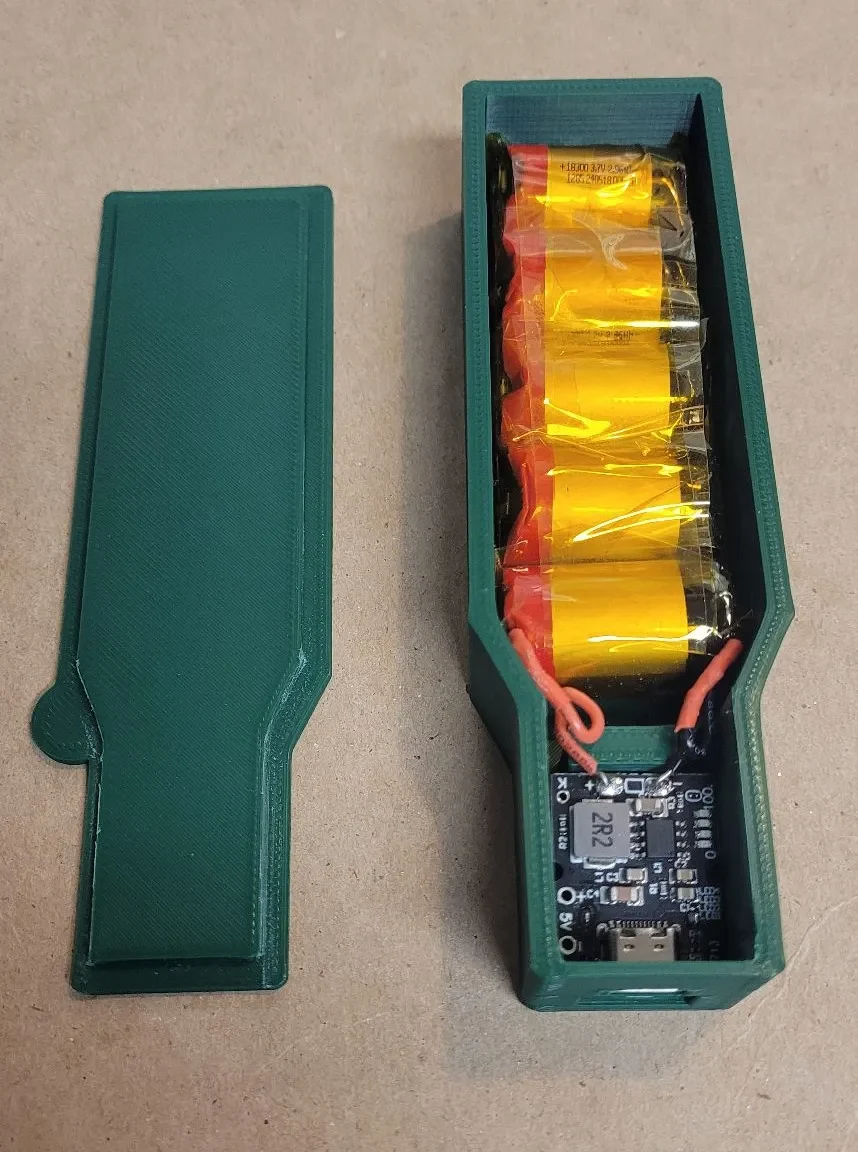

LiPo представляют собой 5x18300 @ 3,7 В / 2,96 Втч (также известные как 800 мАч) параллельно, в результате чего общая расчетная емкость составляет 4000 мАч… не так уж и плохо.

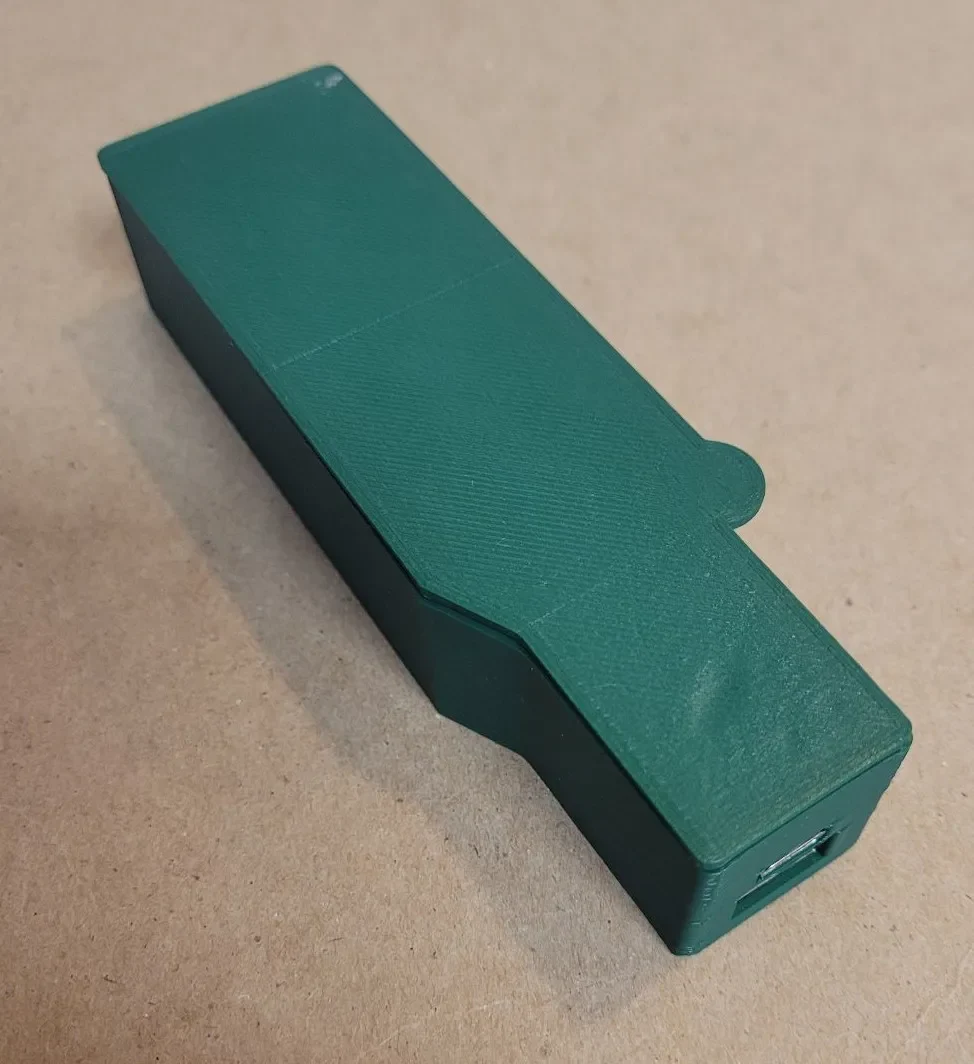

Верхняя и нижняя части корпуса соединяются друг с другом только за счет трения. Если вы хотите, чтобы он был более прочным, просто добавьте немного СА или горячего клея. В верхней части корпуса имеется язычок, позволяющий легко отсоединить его от нижней части.

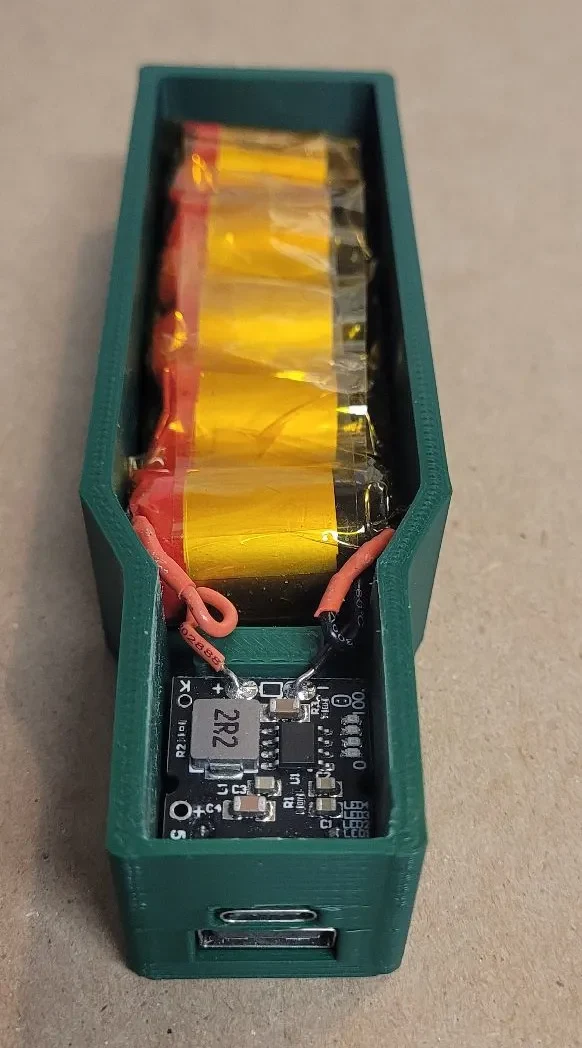

Для платы IP5310 предусмотрен обратный упор и нижняя опора, поэтому вам не нужно каким-либо образом постоянно закреплять ее. Но если вас раздражает небольшая игра, вы можете добавить немного горячего клея. Меня это устроило, хотя я полагаю, что было бы достаточно легко выдвинуть нижнюю опору платы, чтобы можно было закрепить ее винтами.

Примечания. В зависимости от вашего принтера и настроек вам может потребоваться отшлифовать места соединения верхней и нижней части корпуса для обеспечения плотного фрикционного прилегания.

Улучшения: я использовал очень непрозрачную нить накаливания, поэтому в собранном виде вы не сможете видеть светодиоды состояния зарядки. В какой-то момент я мог бы рассмотреть возможность добавления окна просмотра, чтобы можно было легко проверять состояние визуально. Но снять верхнюю часть с помощью прилагаемой вкладки достаточно просто, так что для меня это не имеет большого значения.
