Зажимы для ремня безопасности FlySky i6X своими руками.....

Примечание. Хотя эта распечатка была разработана для FlySky i6x, нет особой причины, по которой вы не можете использовать детали с любым аналогичным радиоуправлением, если вы можете найти место для крепления винтов, которое не закорачивает радиостанцию.

Фон

Многие радиопередатчики радиоуправления имеют балансир, расположенный примерно в центре устройства, к которому пользователь может прикрепить ремешок, чтобы выдержать вес устройства и удерживать его привязанным к своему телу.

Как строитель и оператор дроидов в натуральную величину, я обнаружил, что проблема с этим одноточечным креплением заключается в том, что если мне нужно наклониться, чтобы схватить что-то или иным образом остаться без помощи рук (например, чтобы управлять звуковой панелью Bluetooth на моем телефоне), радио может наклоняться или раскачиваться, потенциально задевая джойстики или переключатели и вызывая непреднамеренные действия (проблемно, особенно если у вас нет переключателя дроссельной заслонки или вы забыли его использовать).

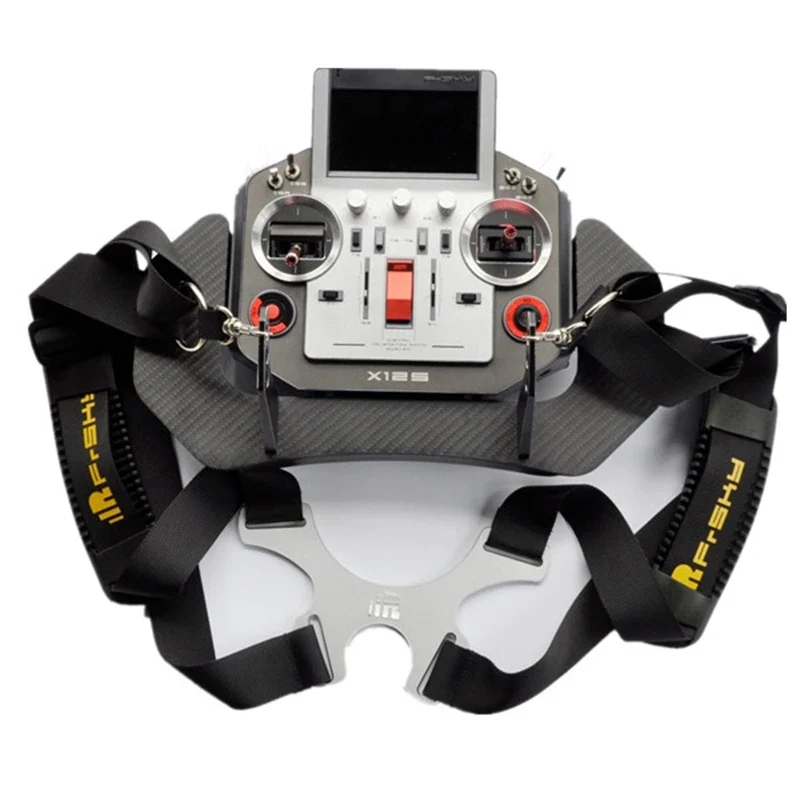

Для некоторых высококлассных радиопередатчиков вы можете приобрести ремень, подобный показанному справа, вместо простого шнурка. В то время как некоторые ремни предназначены просто для того, чтобы удерживать вес радиостанции на плечах, а не на шее, другие предлагают больше точек крепления или даже пластину. Они удерживают передатчик в горизонтальном и устойчивом положении, оставляя руки оператора свободными для использования элементов управления или других действий.

Однако бюджетные радиостанции, такие как мой FlySky i6X или даже мой FrSky Taranis QX7, обычно не имеют точек крепления для таких аксессуаров, поэтому я взял на себя задачу добавить такую ​​функцию.

Установка и использование

Пока я переделывал свой FlySky i6X для работы с Openi6x-портом OpenTx, я разработал простые детали в этой печатной форме и прикрепил их к корпусу радиостанции. В них имеются достаточно большие отверстия, чтобы я мог использовать зажимы на своих ремнях безопасности, сделанных своими руками (и, возможно, на ремнях вторичного рынка).

Для установки я просто снял заднюю крышку радиостанции, стараясь отсоединить провода батарей и заднего порта от материнской платы, а затем просверлил отверстие в нижнем углу с каждой стороны задней половины пластикового корпуса. Эти отверстия были размером под винт М3. Винты, которые у меня были под рукой, слишком длинные, поэтому я надел на них пару гаек в качестве прокладок, затем пропустил винты через эти напечатанные детали, через корпус и в нейлоновую контргайку M3 на внутренней стороне корпуса (чтобы он не расшатался и не закоротил что-нибудь). Если вы параноик, вы можете покрыть эту контргайку горячим клеем для дополнительной защиты.

На напечатанных деталях есть два отверстия (на тот случай, если вы не хотите, чтобы деталь могла вращаться), но я использовал тольк�� те, которые находятся на противоположном конце от больших отверстий для зажимов.

Упряжь

Мой прототип ремня безопасности состоит из нескольких ремешков, которые я получаю каждый год вместе со своим значком Dragon Con. В частности, я выбрал два ремешка, у которых не было предохранительного отсоединения на ремешке (потому что они сразу же разъединятся), и которые вместе были достаточно длинными, чтобы обернуть мое туловище и добраться до напечатанных частей. Я соединил их вместе ремнями с помощью обычного металлического «разрезного кольца», которое люди используют в качестве брелоков.

К этому кольцу был также прикреплен третий ремешок, достаточно длинный, чтобы дотянуться до моей шеи (который надевается назад, так как ремень безопасности проходит через спину), но достаточно короткий, чтобы немного удерживать остальные… вы можете заменить два ремешка вокруг плеч, если хотите. Вы также можете добавить короткие брелоки или дополнительные кольца, если где-то вам нужно больше длины.

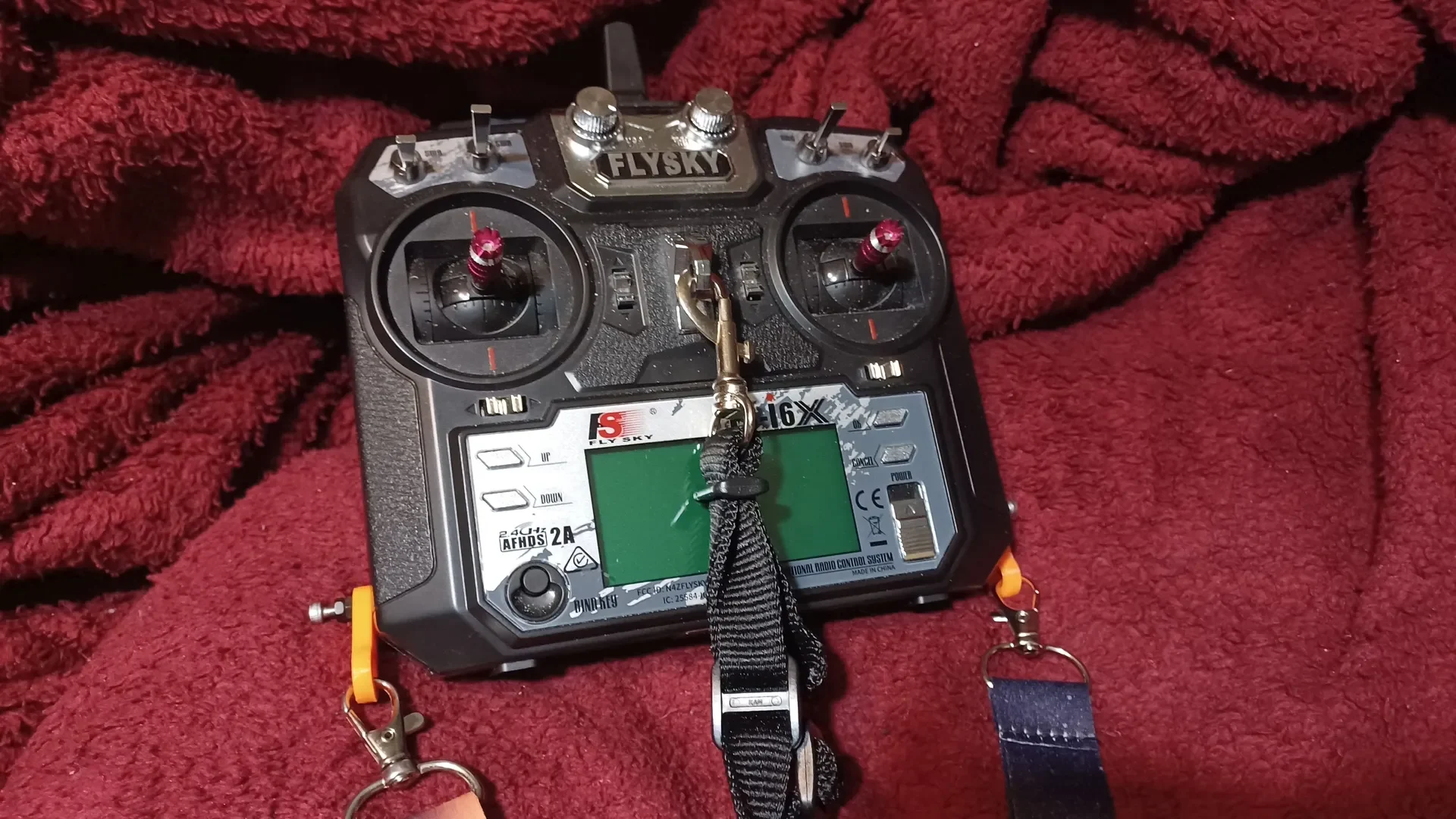

Затем два горизонтальных ремешка прикрепляются к напечатанным деталям (оранжевым на моей фотографии ниже).

На фотографии вы также можете увидеть шнурок, прикрепленный к центральному балансиру между подвесами и лежащий поперек экрана. Это не один из ремешков, показанных на предыдущей фотографии прототипа ремня безопасности; это шнурок, который идет в комплекте с моей радиостанцией QX7, которую обычно носят на шее. Он регулируется, немного длиннее, чем тот, что сзади, и обеспечивает третью точку крепления, необходимую для удержания радиостанции в горизонтальном положении, поскольку моя конструкция не имеет
