Цель

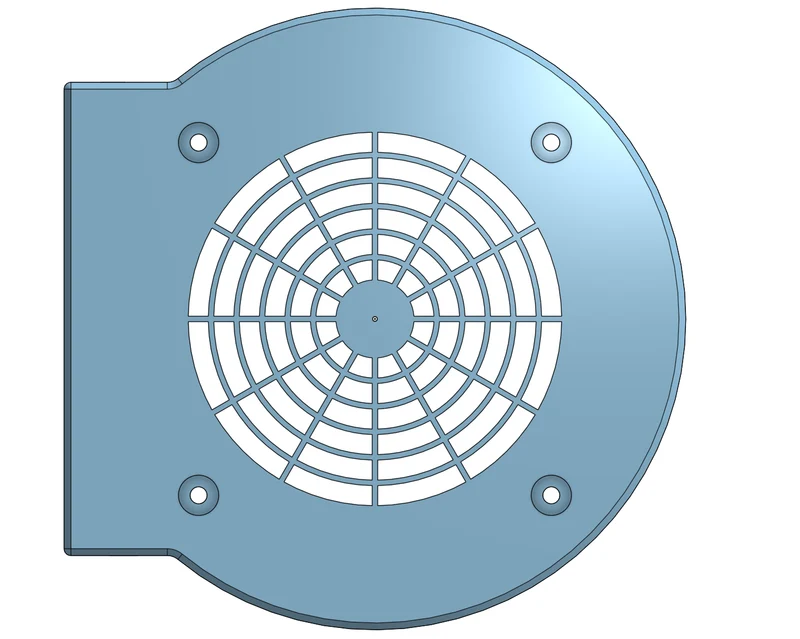

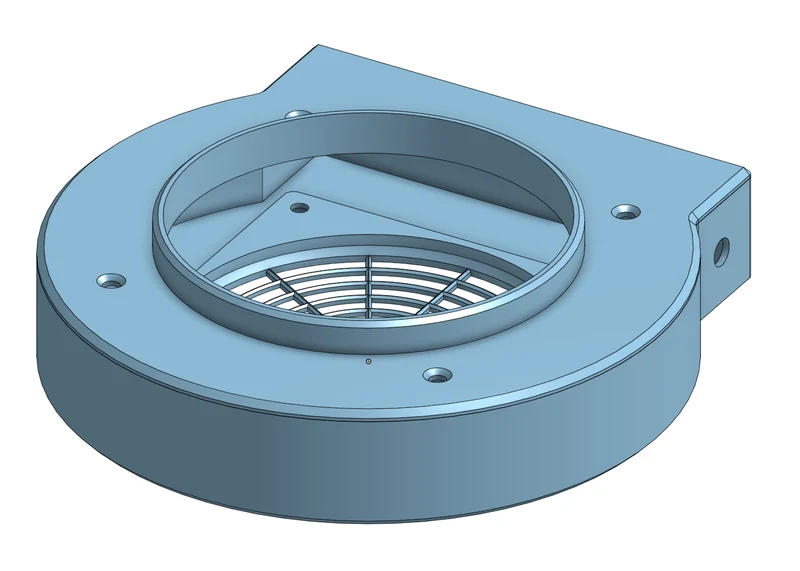

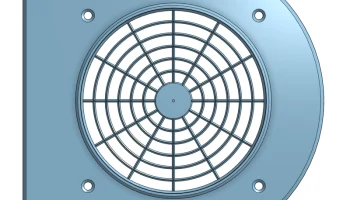

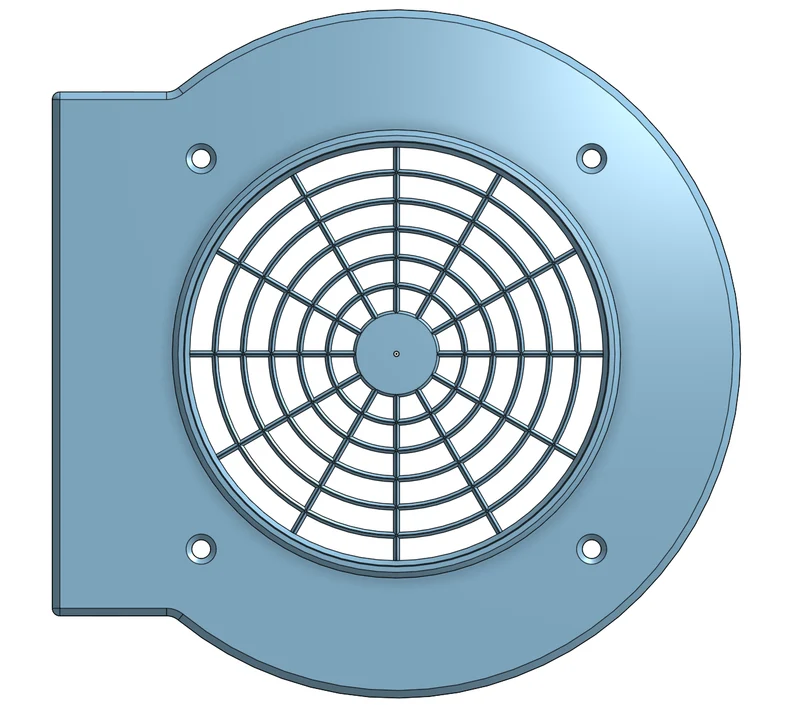

Вентиляторный блок, напечатанный на 3D-принтере, который крепится к HEPA-фильтру FY0293/30 посредством фрикционной посадки и протягивает воздух через фильтр. В модели сторону выхода воздуха можно узнать по встроенной решетке вентилятора в ЧАСТИ 1.

Необходимые детали
HEPA-фильтр: FY0293/30

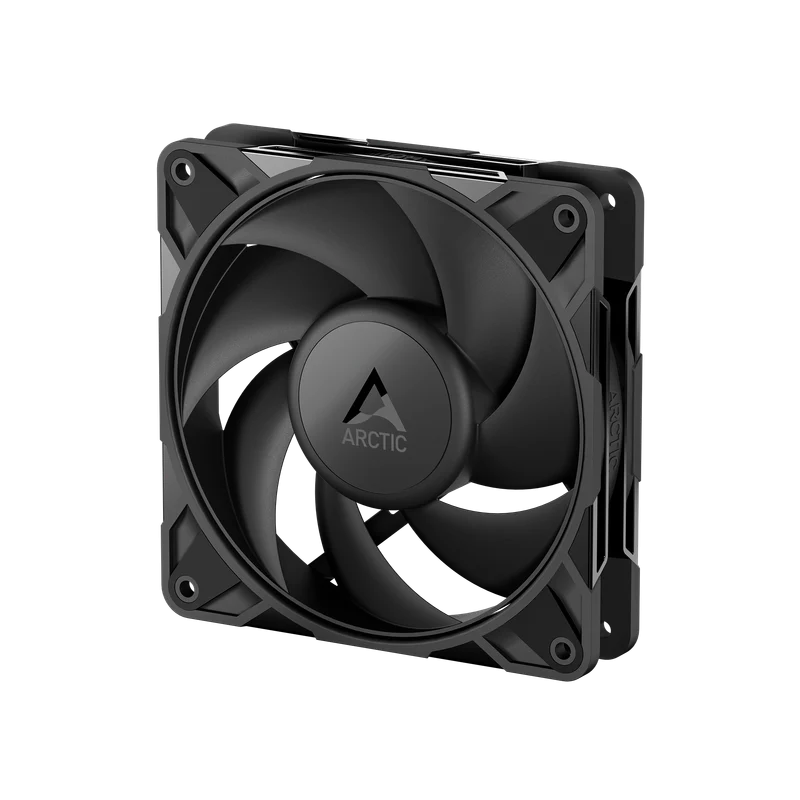

120-мм вентилятор для ПК: стандартный вентилятор для ПК (предпочитает высокое статическое давление), я использовал Arctic P12Pro/Max.

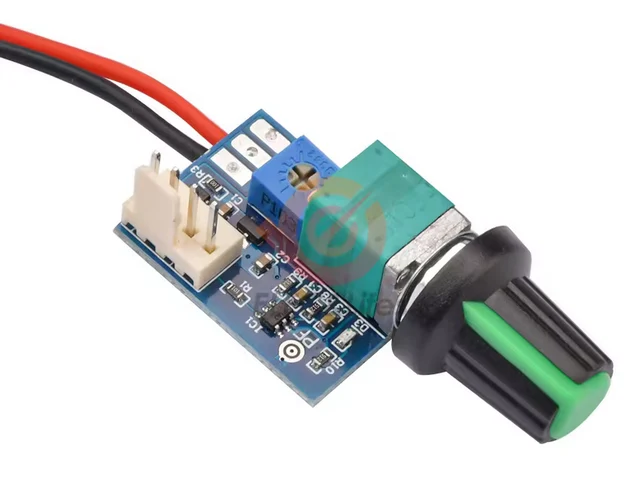

ШИМ-контроллер вентилятора (с регулировкой скорости)

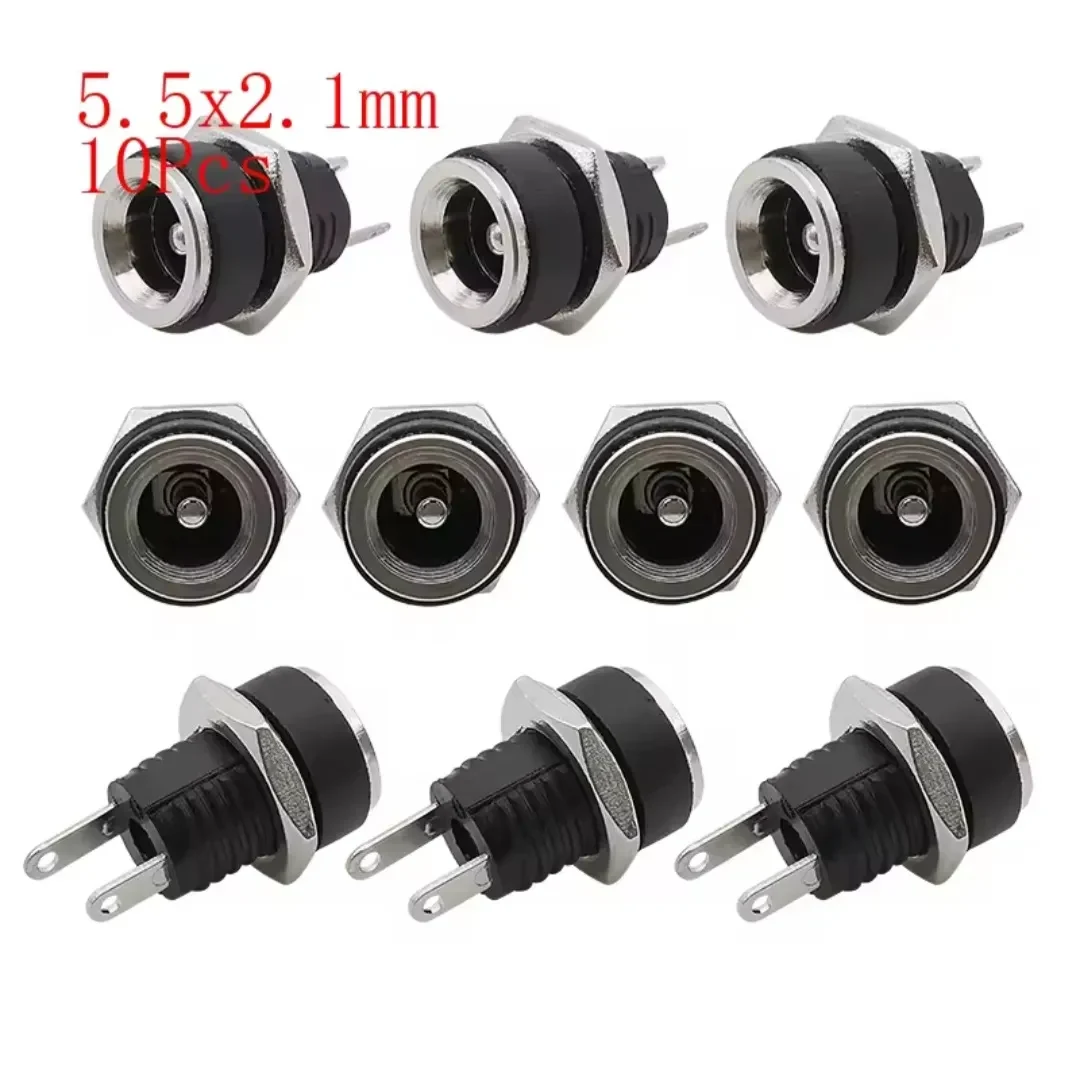

Разъем постоянного тока (гнездовой, для монтажа на панели)
Источник питания постоянного тока: 12 В, ≥ 2 А
Электропроводка
Максимальный ток: ≤ 5 А
Рекомендуется: AWG 18 (≈ 0,82 мм²) или AWG 16 (≈ 1,3 мм²) для дополнительного поля.
8 винтов вентилят��ра (стандартно)
Опционально: винтовая клемма или термоусадочная трубка (для кабелей)

Полярность: убедитесь, что + и − правильно припаяны.

Распечатать информацию
Материал: ПЛА
Высота слоя: 0,2 мм
Заполнение: 20-30 % (кубическое)
Периметры: 3
Допуски: рассчитаны на посадку с трением. Отрегулируйте «горизонтальное расширение» слайсера, если оно слишком тугое/свободное.
Поддержка: Да, рекомендуется использовать опору в отверстиях для винтов ЧАСТИ 1, а также в отверстиях разъема постоянного тока и контроллера вентилятора. (Дерево, Органическое)

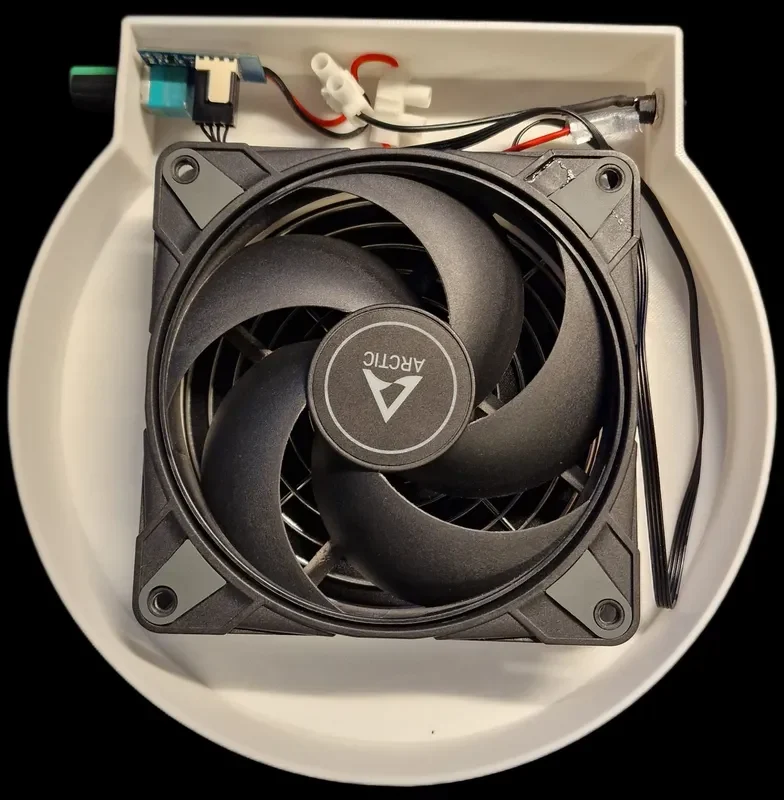

Сборка
Вентилятор (ЧАСТЬ 1)

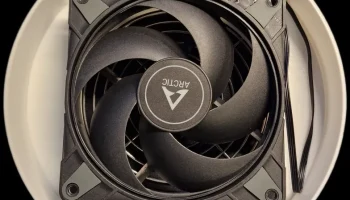

Установите вентилятор в ЧАСТИ 1 так, чтобы поток воз��уха был направлен в сторону со встроенной решеткой.

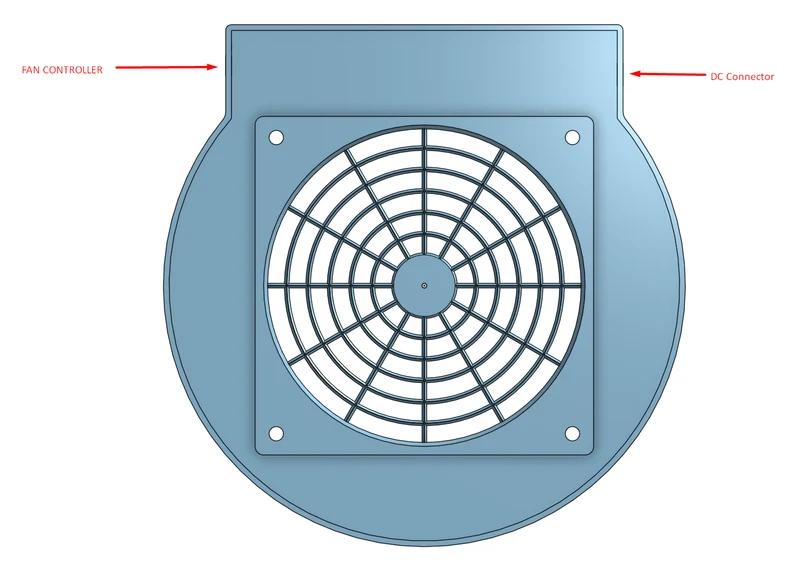

Контроллер и разъем постоянного тока
Установите контроллер вентилятора в его отверстие, совместите небольшой выступ с квадратом в ЧАСТИ 1.
Установите гнездовой разъем постоянного тока в соответствующее отверстие.
Электропроводка
Припаяйте провода разъема постоянного тока к входу контроллера вентилятора (соблюдайте полярность).
В качестве альтернативы вы можете использовать винтовую клемму между кабелями разъема постоянного тока и кабелями контроллера вентилятора. Таким образом, вы можете легко отключить/переподключиться.
Подключите выход контроллера вентилятора к вентилятору.
Закрыть (ЧАСТЬ 2)
Закрепите ДЕТАЛЬ 2 на другой стороне вентилятора с помощью стандартных винтов для вентилятора.
Тестирование
Подключите источник питания 12 В.
Убедитесь, что вентилятор работает и можно регулировать скорость.
Прикрепить к фильтру

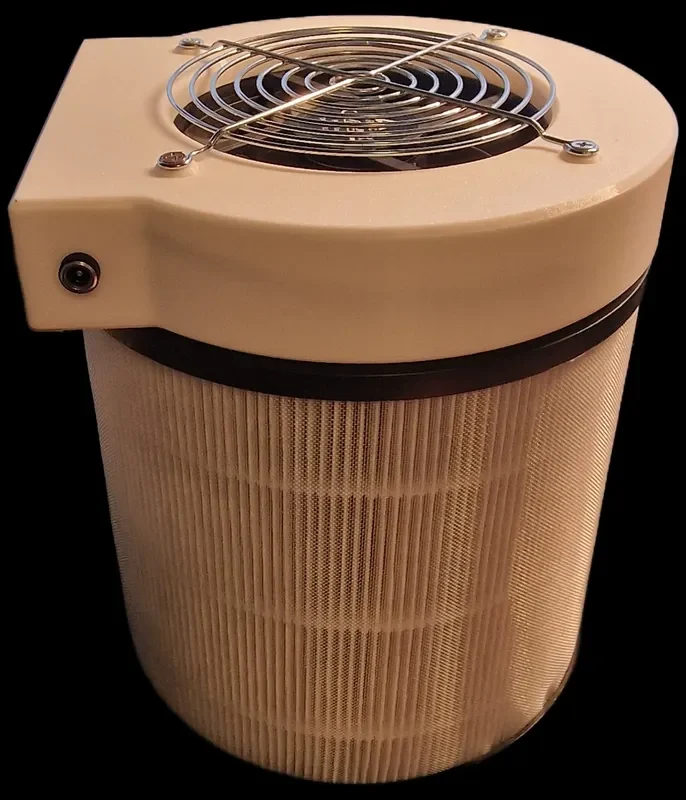

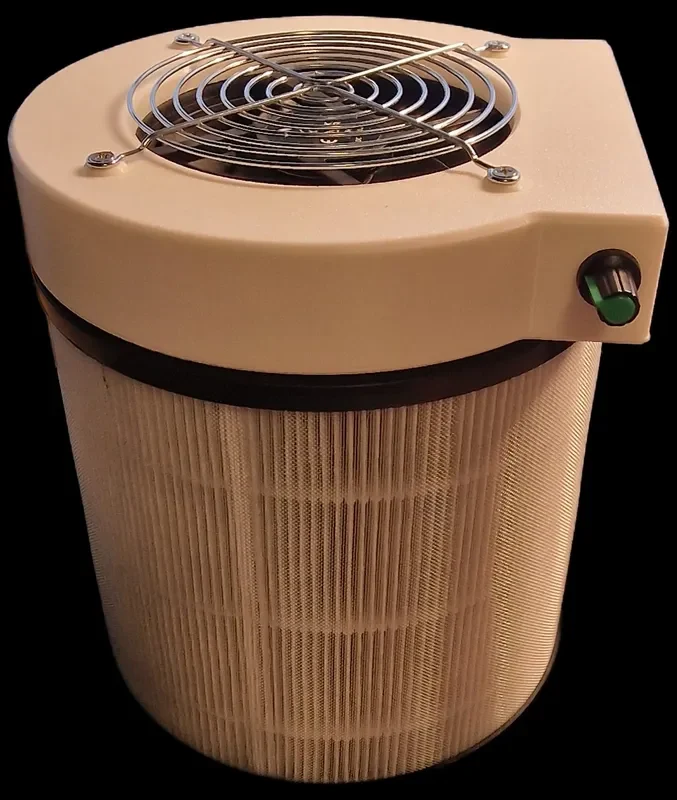

Вставьте весь вентиляторный блок в фильтр FY0293/30.
Фрикционная посадка обеспечивает герметичное соединение.
При необходимости установите ЧАСТЬ 3 на нижней стороне фильтра в качестве торцевой крышки (эти фильтры часто открыты с о��оих концов).
Это работает?

Короче говоря, ДА, это работает очень хорошо. Я построил этот фильтр, потому что купил умный воздушный фильтр «крупного бренда» за большие деньги. Когда я увидел простую конструкцию воздушного фильтра, я подумал, почему бы не сделать его самому. В зависимости от выбранного вами вентилятора вы можете получить примерно такую ​​же пропускную способность, как и базовый воздушный фильтр такой известной марки, как Philips. Фильтр такой же, как и в оригинальных фильтрующих блоках «больших брендов». Таким образом, вы получите примерно одинаковые результаты в зависимости от объема, который вы фильтруете, и используемого вентилятора.

Надеюсь, вам понравится дизайн, и он подойдет вам так же, как и мне.
