Портативный Bluetooth-динамик своими руками

(Makita или Parkside — на базе ZK-TB21)

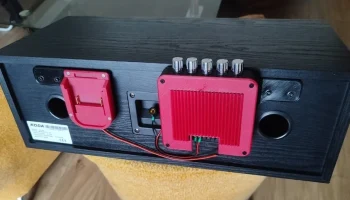

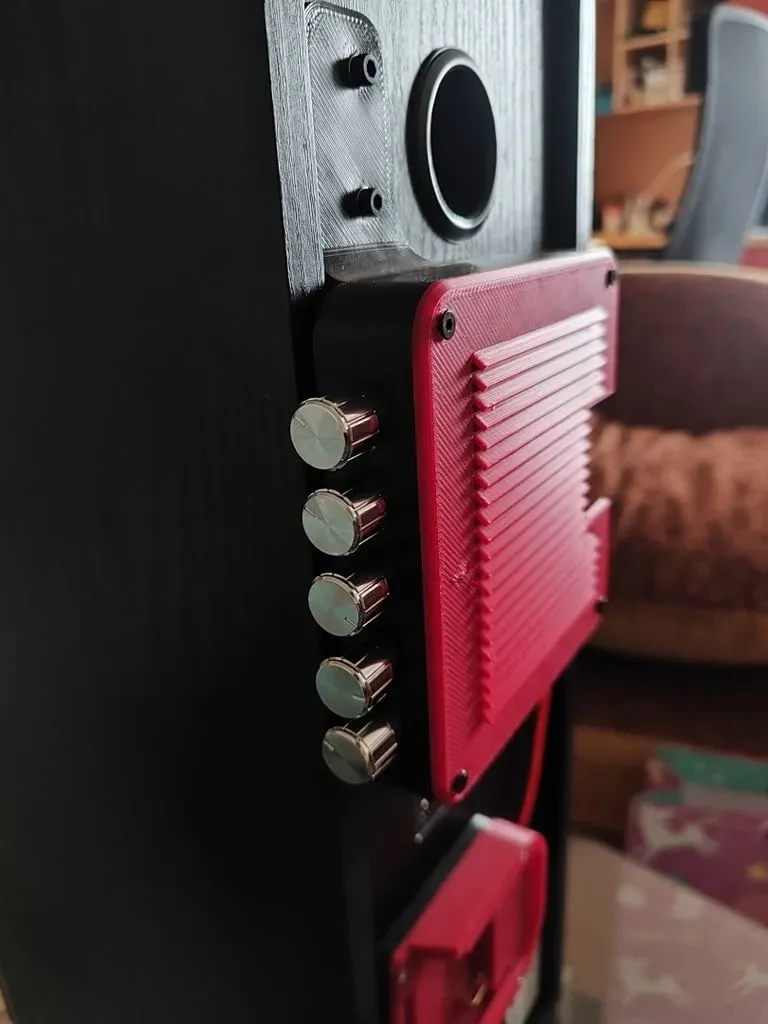

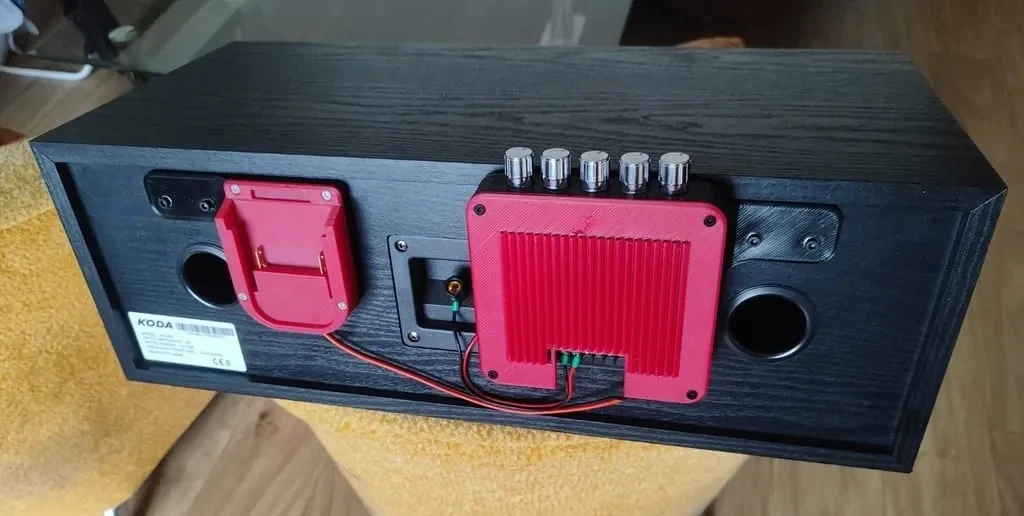

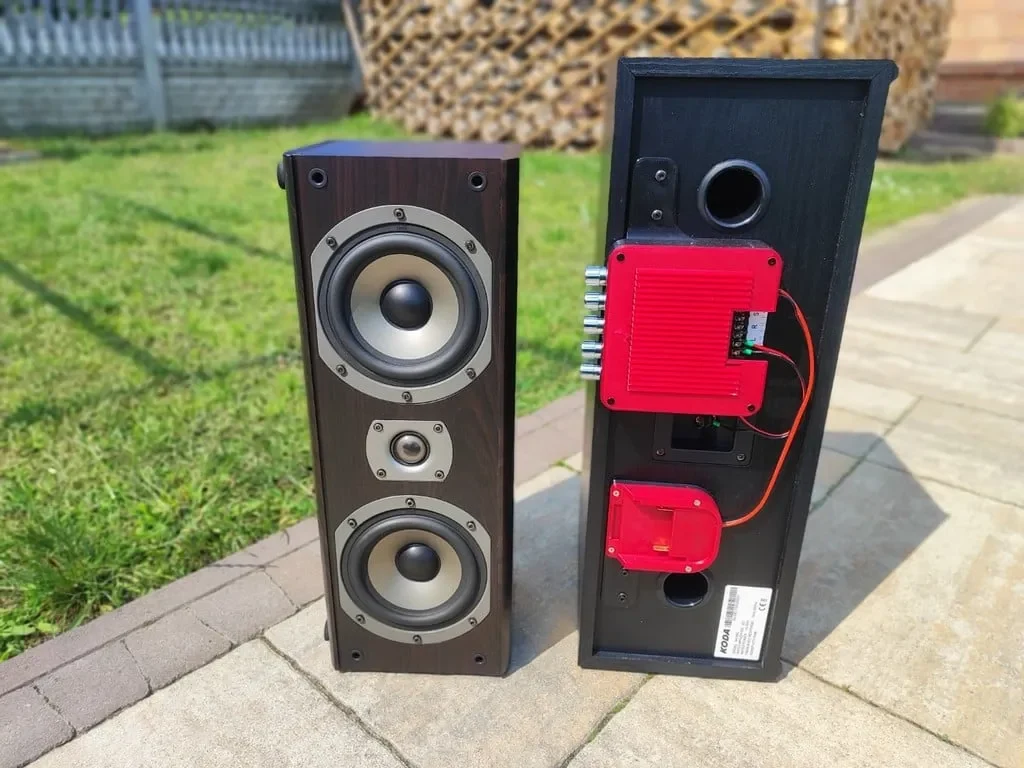

Превратите любую акустическую башню в мощную портативную аудиосистему, которая заставит купленные в магазине Bluetooth-динамики затеряться в пыли. В основе конструкции лежит модуль усилителя ZK-TB21, способный управлять двумя колонками мощностью 50 Вт и сабвуфером мощностью 100 Вт с кристально чистым звуком и впечатляющей мощностью.

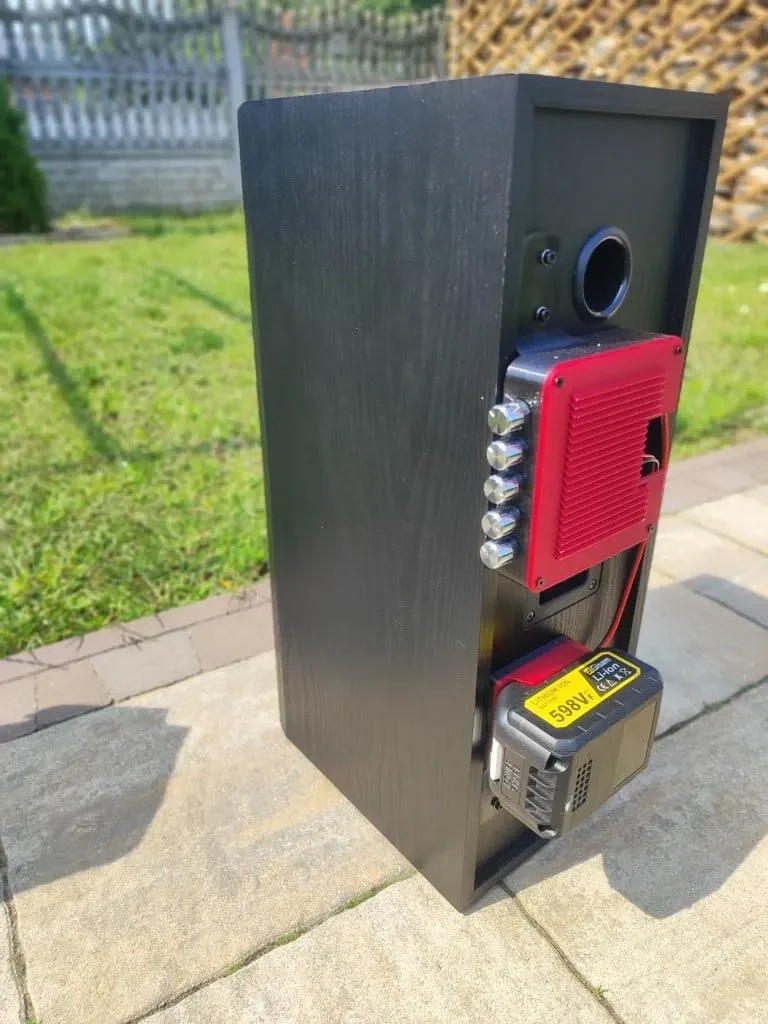

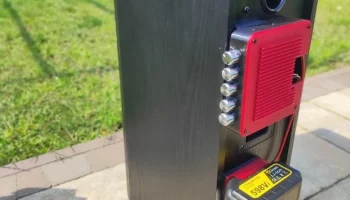

Лучшая часть? Он работает от уже имеющихся у вас аккумуляторов для электроинструментов — Makita, Parkside или совместимых — поэтому стоимость сборки остается низкой, обеспечивая при этом впечатляющую производительность. Благодаря напряжению 21 В от этих батарей усилитель обеспечивает серьезную громкость, идеально подходящую для вечеринок в саду, мастерских или любого мероприятия на открытом воздухе.

Ключевые особенности

Работает с аккумуляторами для ин��трументов Makita или Parkside. Общая мощность 150 Вт (2 × 50 Вт + 1 × 100 Вт).
На основе проверенного чипа TPA3116D2.
Компактный, прочный и удобный для самостоятельной работы
Превосходит типичные коммерческие Bluetooth-динамики

Варианты

Выберите конфигурацию, которая лучше всего подходит для вашего проекта:

Плата «все в одном» — полностью интегрированная для быстрой и аккуратной сборки. Модульная установка — отдельные компоненты для упрощения настройки и установки в компактные колонки динамиков.

Требуемые детали

1 × модуль усилителя ZK-TB21 (оригинальная микросхема TPA3116D2)

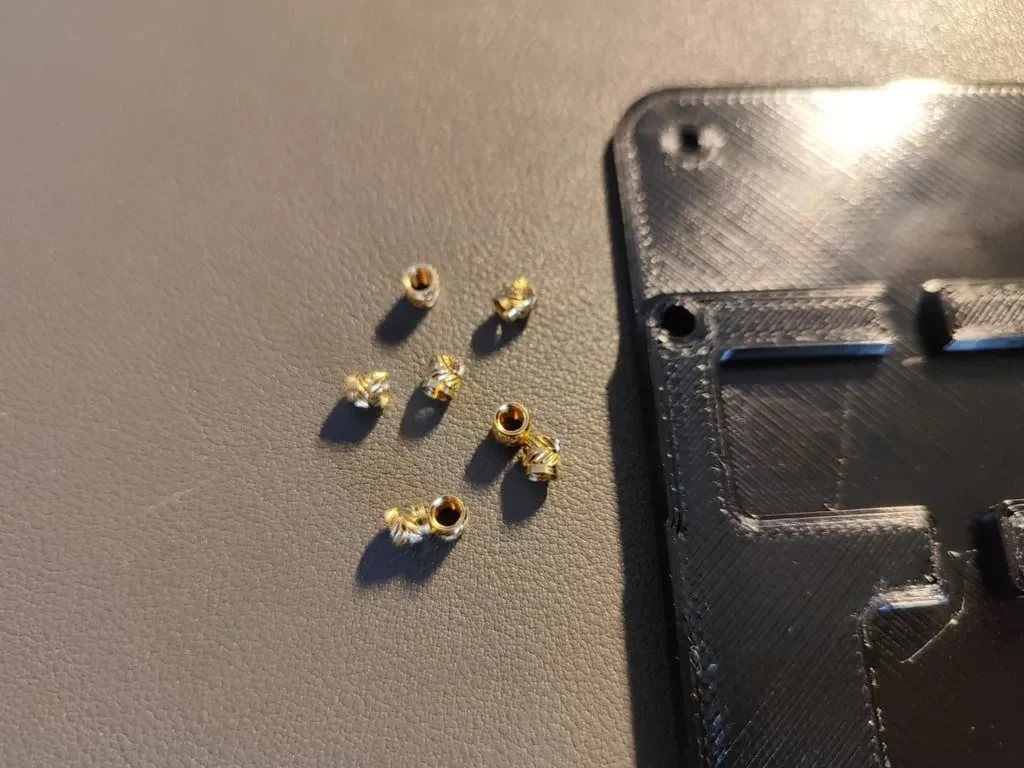

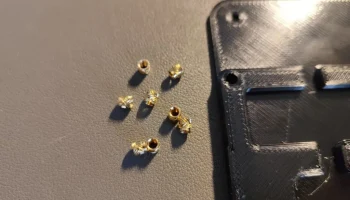

8 × латунные вставки M3

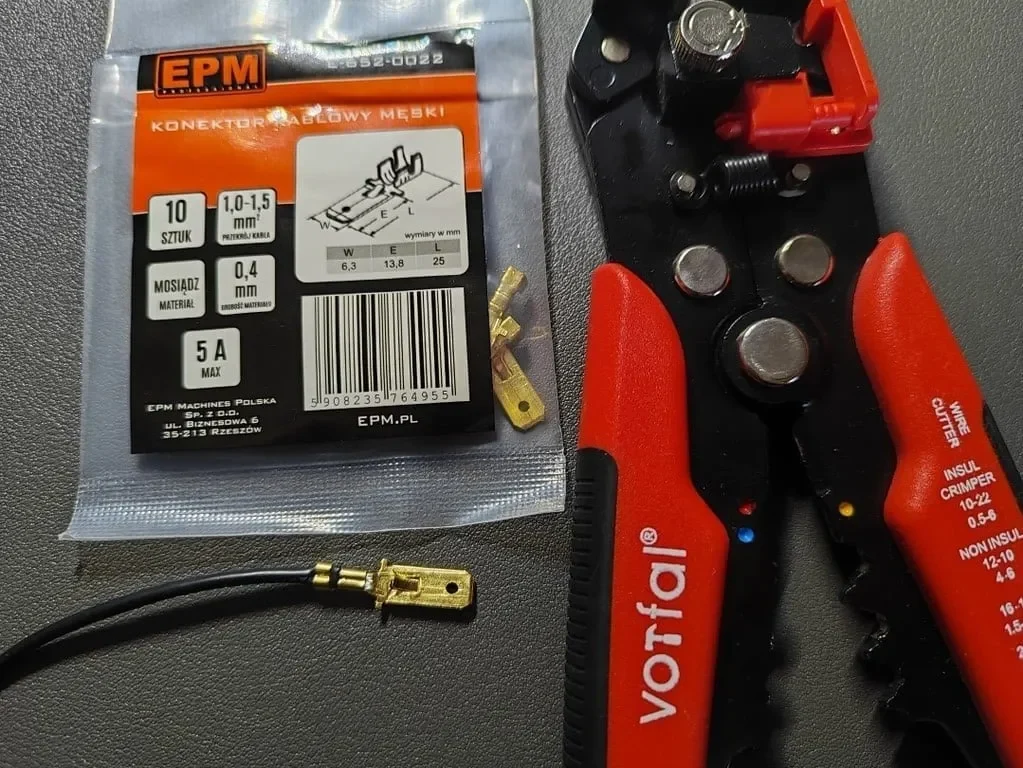

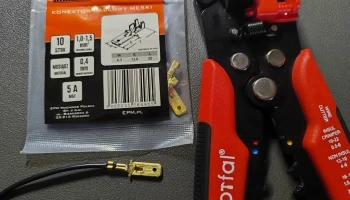

2 обжимных разъема «папа» 6,3 мм (длина 13,8 мм)

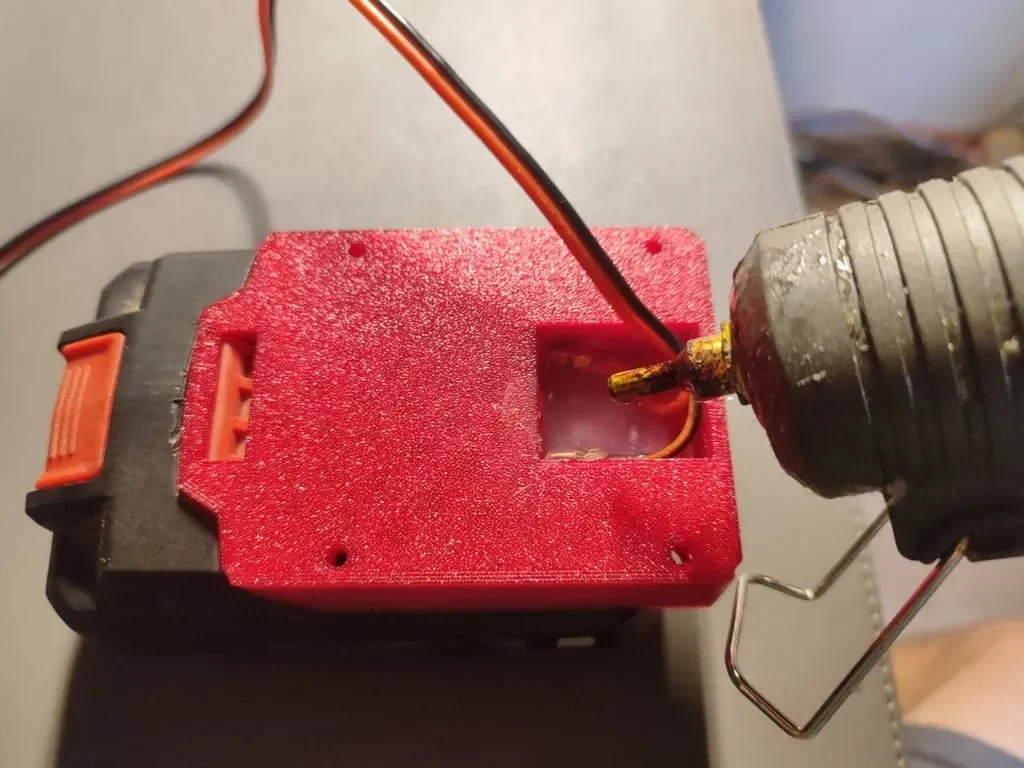

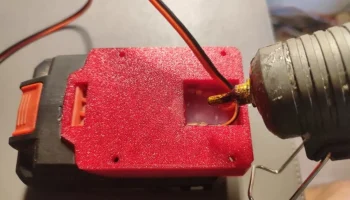

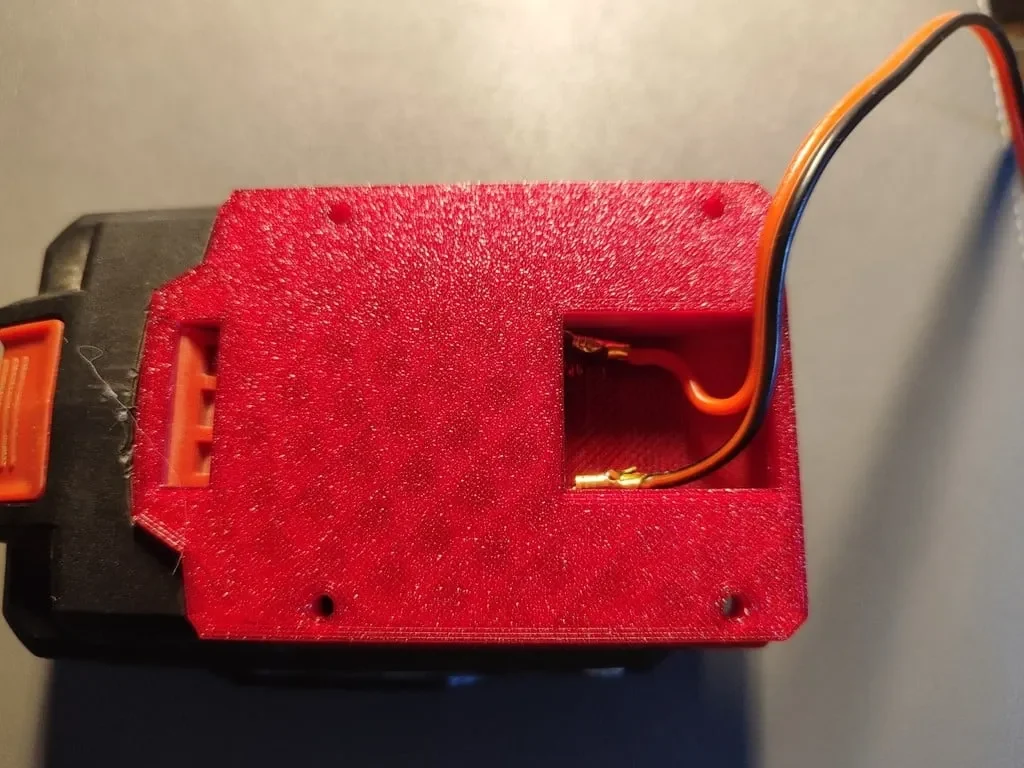

Кабели для подключения аккумулятора к усилителю

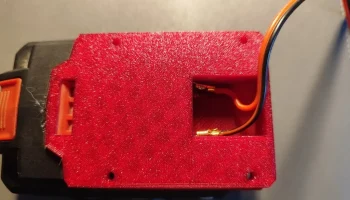

(В версиях Parkside и Makita используются одни и те же обжимные клеммы аккумулятора.)

Совет для профессионалов: если вы используете только одну колонку, подключите ее к левому или правому каналу и включите режим «моно» в настройках смартфона для сбалансированного звука.

Благодарности Особая благодарность следующим авторам за ценные детали и конструкции:

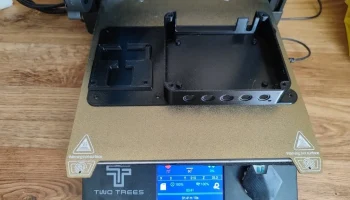

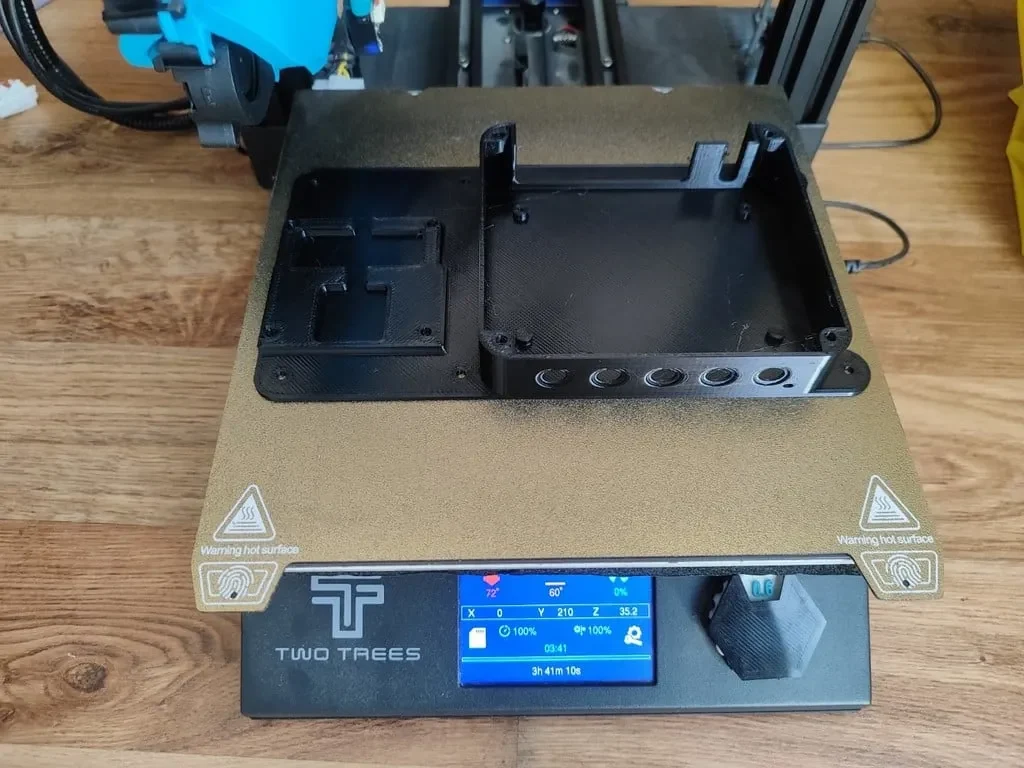

guppyk2 — Корпус усилителя

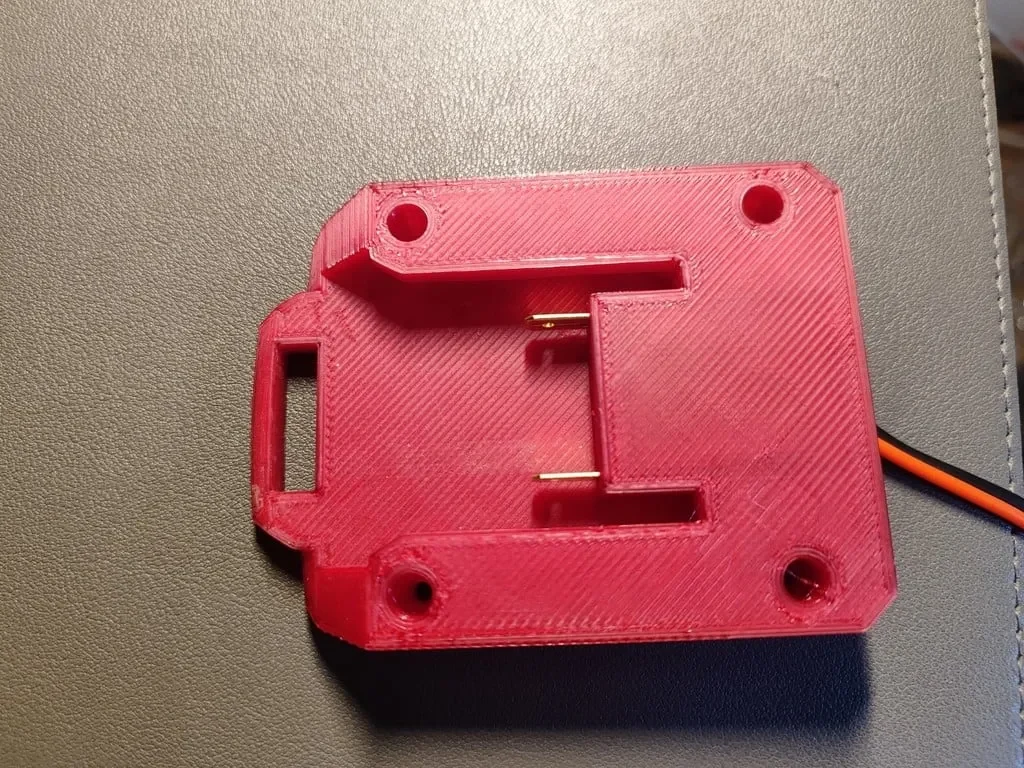

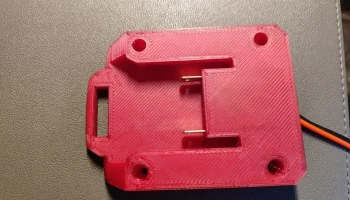

Felix_350928 — Адаптер для аккумулятора Makita
Teddyminator_35325 — Адаптер для аккумулятора в парке

Ваш вклад во многом помог сделать этот проект возможным.
