Крепление шпинделя Dremel с ЧПУ своими руками

Я наткнулся на инструмент Dremel с ЧПУ своими руками на YouTube и решил построить его сам. Работая над этим, я хотел добавить пылезащитный кожух, чтобы можно было правильно удалять пыль во время работы. В оригинальной конструкции Никодема нет пылезащитного кожуха для шпинделя мощностью 500 Вт, поэтому я разработал собственное решение.

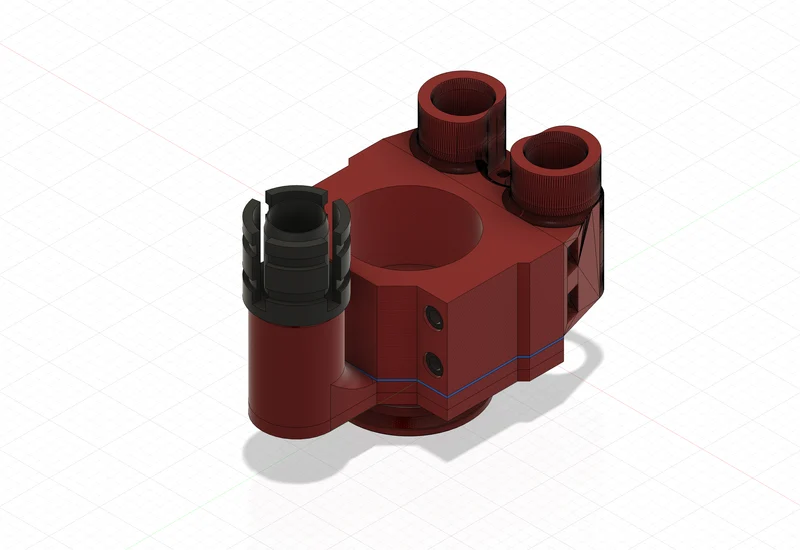

Эта модель представляет собой ремикс существующего пылеза��итного кожуха, который изначально был создан для двигателя немного большего размера и адаптирован специально для шпинделя мощностью 500 Вт, используемого в этой сборке. В конструкции предусмотрен пылезащитный кожух, полностью напечатанный на 3D-принтере, который крепится с помощью четырех встроенных магнитов, что позволяет ему надежно защелкиваться на месте, но при этом его легко снять.

Сама кисть для пыли предназначена для печати на гибком материале, таком как NinjaFlex (или аналогичном ТПУ). Его следует печатать относительно тонким, чтобы обеспечить достаточную гибкость и соответствие рабочей поверхности, сохраняя при этом эффективное пылеудаление.

Список оборудования

4 болта M3x8 мм

4 болта M4x8 мм

3 болта M3x20 мм

Магнит 3 х 6 мм

4 болта M7x60 мм

4 гайки M7

Полезные ссылки

Ассорти Гайки и Болты

Двигатель шпинделя мощностью 500 Вт

Полезные аддоны Dust Gaurd

Настройки печати
Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,4 мм

Заполнение:

10%

Нить:

САНЛУ ПЕТГ Красный

Примечания:

Для печати основной рамы используется PETG, также имеется шумопоглощающий уплотнитель, напечатанный из ТПУ, что способствует снижению вибраций в конструкции.

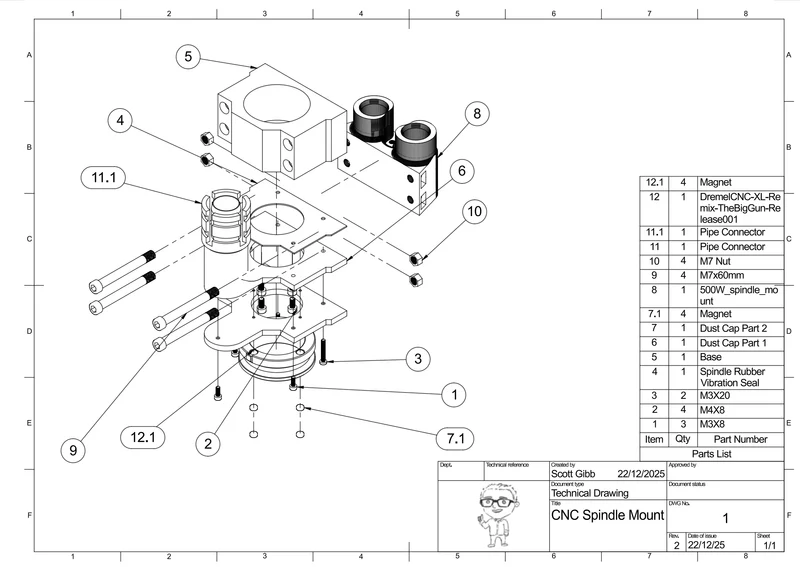

Технический чертеж
Разобранный вид
