Вакуумформер своими руками - 3D-печать или лазерная резка..

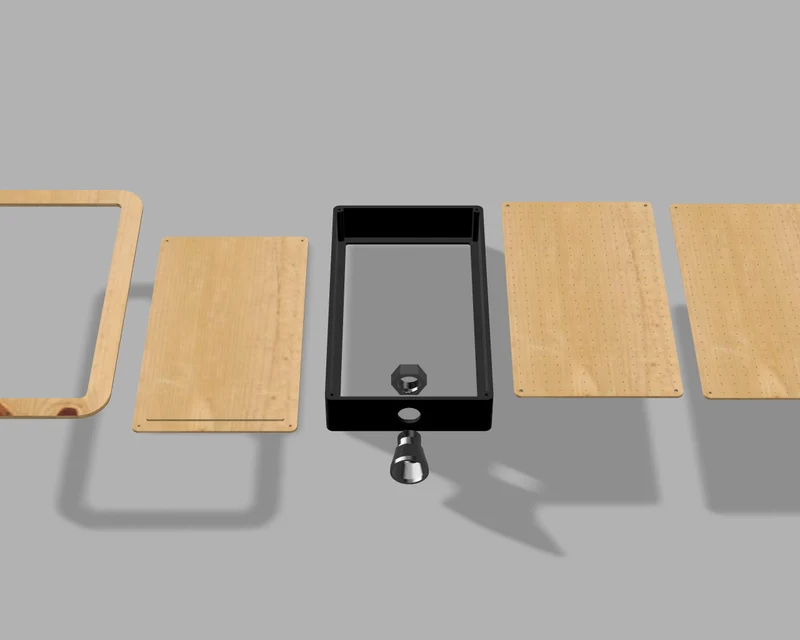

Стол для вакуумной формовки своими руками (полезная площадь 300х170 мм) с использованием коробки, напечатанной на 3D-принтере, и соединителя шланга (внутренний диаметр 35 мм), а также фанеры толщиной 3 мм, вырезанной лазером. Для этого решения не требуется специальный нагреватель: для нагрева листов PETG можно использовать тепловую пушку. Я включил файл CAD/STP, если вы хотите продолжить работу. С помощью файла STP вы, возможно, сможете экспортировать деревянные детали и попробовать их распечатать, я этого не пробовал, так что это будет экспериментально.

«Надеюсь, это вдохновит других идти и творить!»

Я решил сложить слои толщиной 3 мм для дополнительной жесткости, поэтому верхний и нижний файлы DXF для резки разные. Для увеличения жесткости я также разрезал часть рамы 4 раза. Если у вас более толстый слой, вы можете использовать отдельные листы для верха и низа. Чтобы увеличить вакуум, я наклеил пенопласт по краям коробки между слоями.

Аппаратное обеспечение:
Это можно сделать, используя различные решения:

Сэндвич-стиль: 4 длинных винта M3/резьбовой стержень и гайки и/или барашковые гайки снизу, помещающие всю сборку в прослойку. Я думаю, это может обеспечить лучший вакуум.
Термофиксаторы: я выбрал 8 винтов M3 со вставка��и для термофиксации и просверлил все отверстия для установки 8-ми вставок.
Винты: просто вкрутите в пластик 8 достаточно длинных винтов М3. Это может сработать, но не так долговечно, как другие варианты.

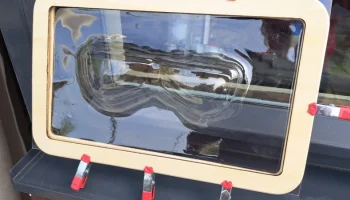

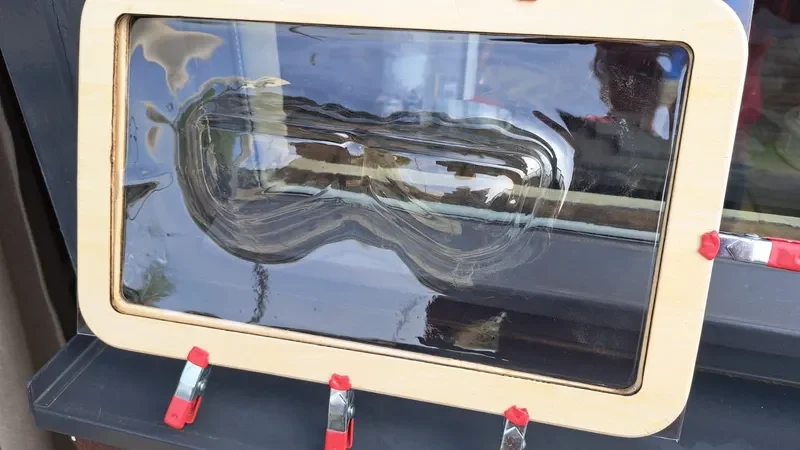

Моя первая попытка, она воспроизводит достаточно деталей, чтобы я мог понять, что моему доллару нужно больше сглаживания :

Для меньших форм также есть отличный дизайн от @
@omerdemir_1616152

Мой дизайн вдохновлен этой моделью @
МаксЗибеншлафер
Мне нужен был размер побольше, чтобы надеть козырек шлема Tie Fighter. Если вы предпочитаете модель меньшего размера или не можете напечатать размер, необходимый для этого проекта, я бы посоветовал вам использовать его дизайн! Для лучшего соединения между коробкой и пылесосом я создал переработанный соединитель шланга по его дизайну:

https://www.printables.com/model/323921-vacuum-forming-table

https://www.printables.com/model/1692474-vacuum-forming-table-clamping-hose-connector
