17.05.2024: Добавлен файл FreeCAD, хотя новые версии FreeCAD создают беспорядок в сборке, непонятно, почему он работал нормально в прошлых версиях FreeCAD.

С этого момента я называю это «скребком», все, что он делает, это царапает поверхность гранита, камня, стекла, дерева или… любой твердой поверхности.

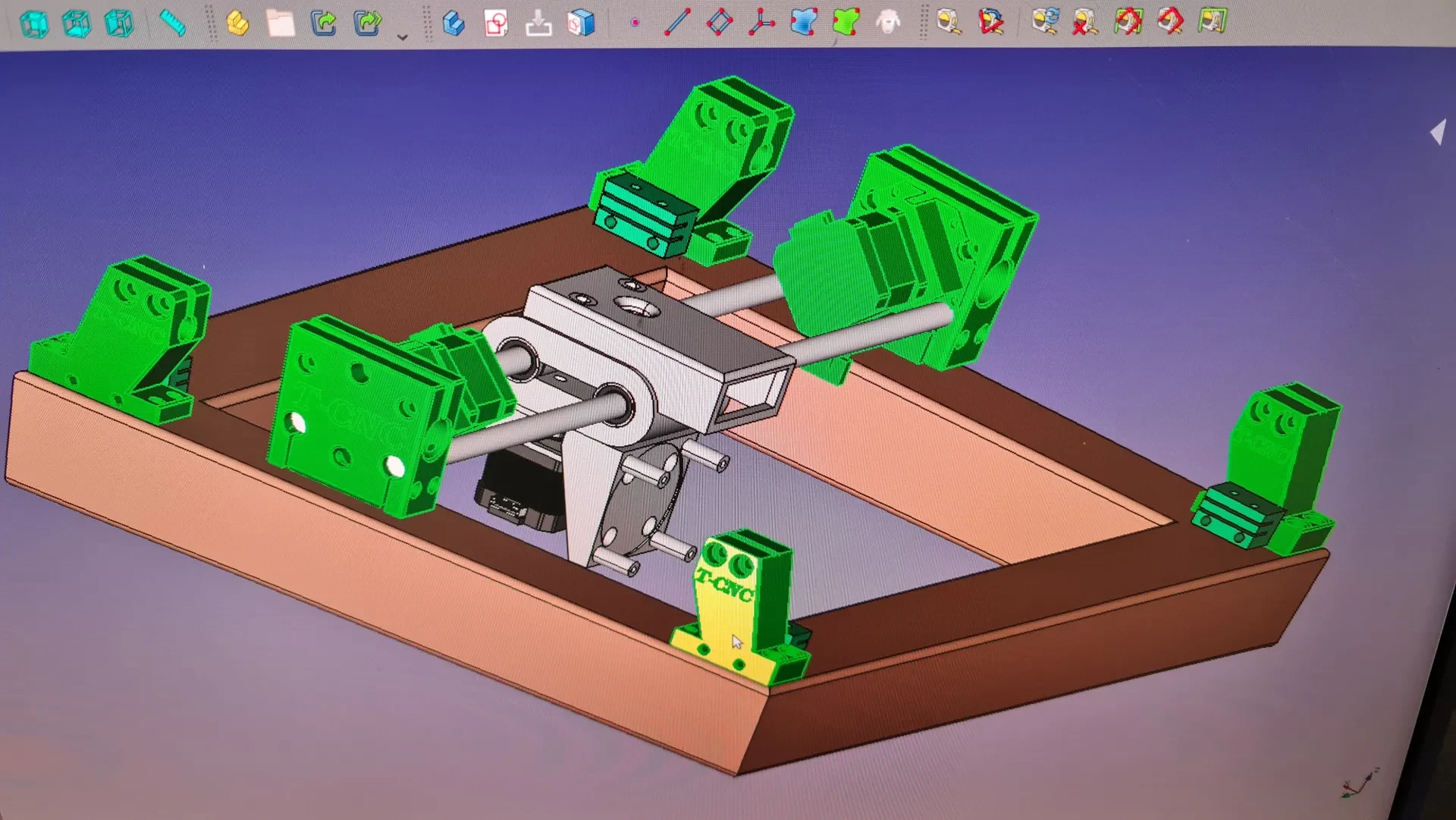

Итак, я подумал, что было бы неплохо создать новый дизайн для этих машин, которые я продолжаю создавать время от времени, и, поскольку мне пришлось снова изучать FreeCAD, я попробовал, и вот результаты Версии 2.

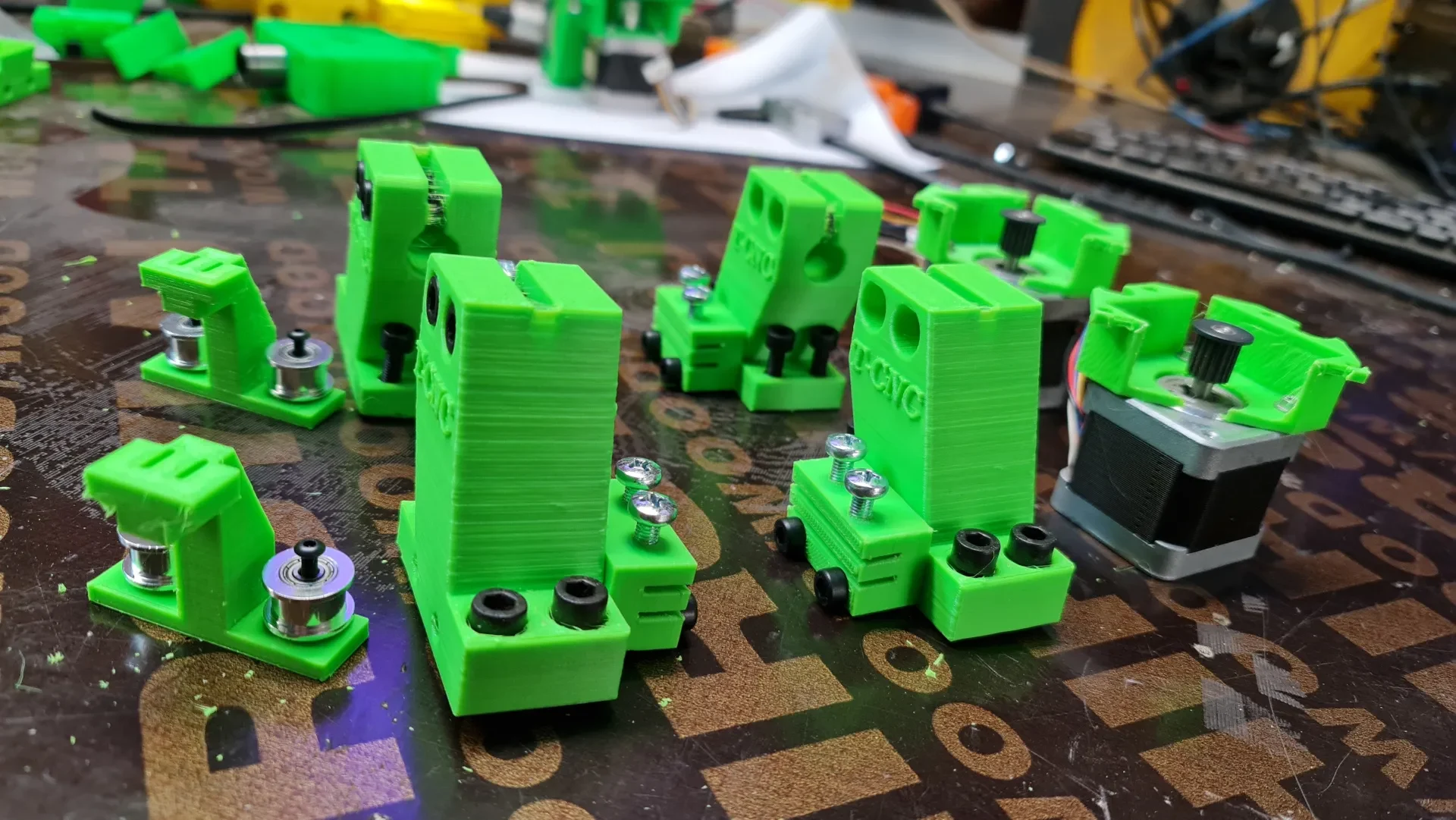

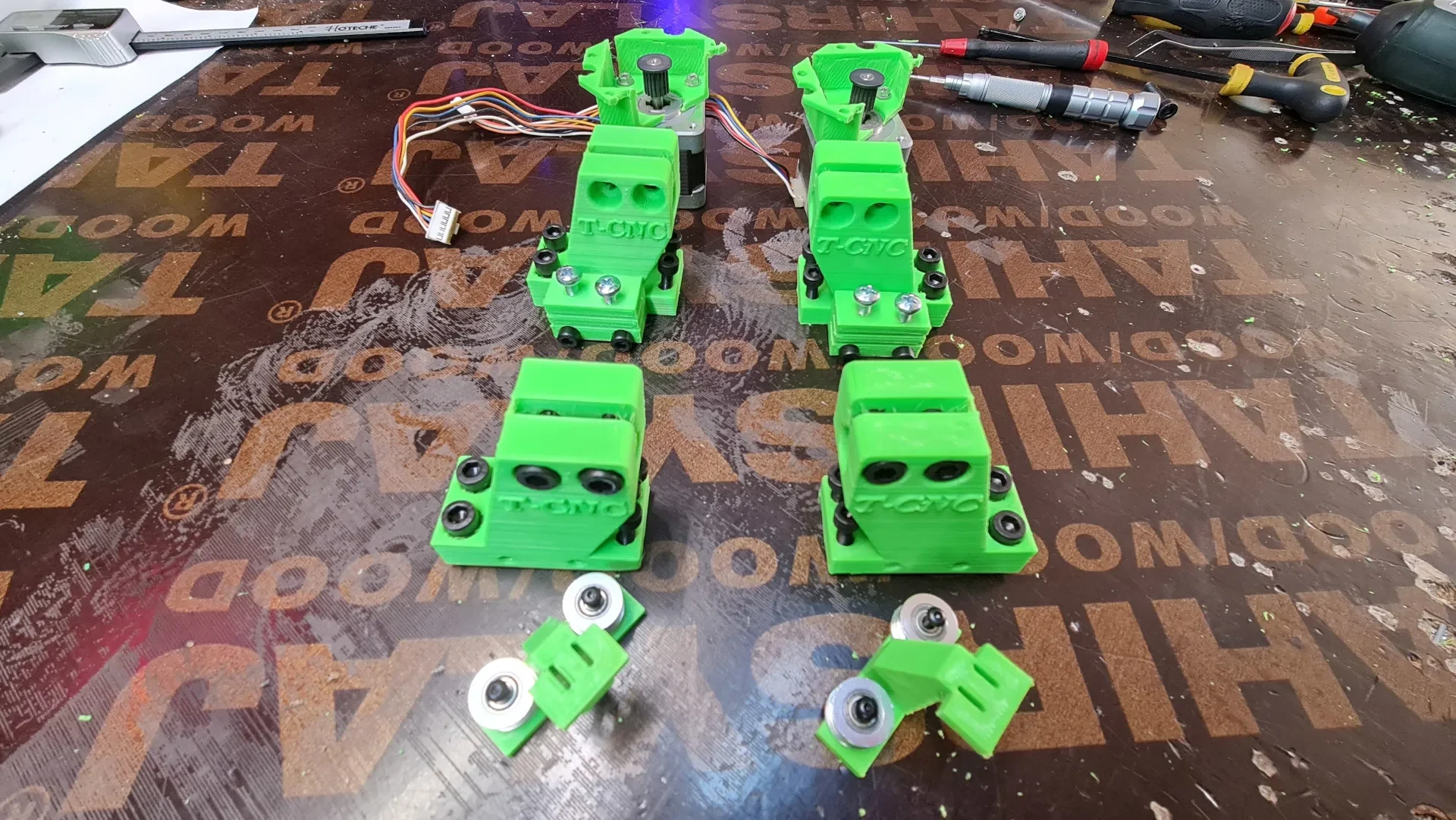

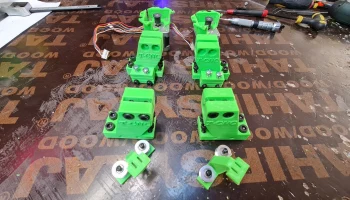

Приложены все файлы stl и zip-архив с конфигурацией для запуска машины с LinuxCNC (см. www.linuxcnc.org, бесплатный контроллер машины с открытым исходным кодом).

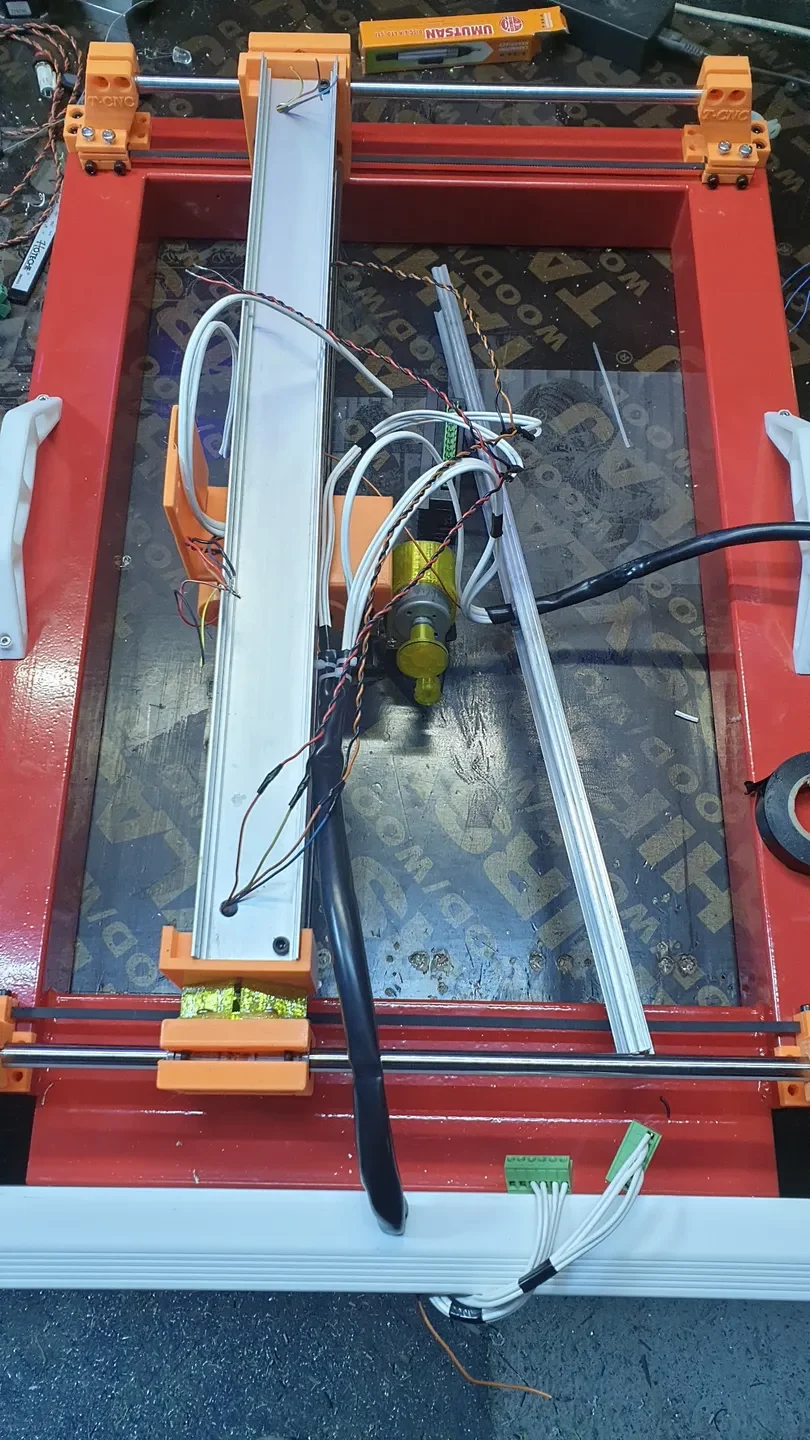

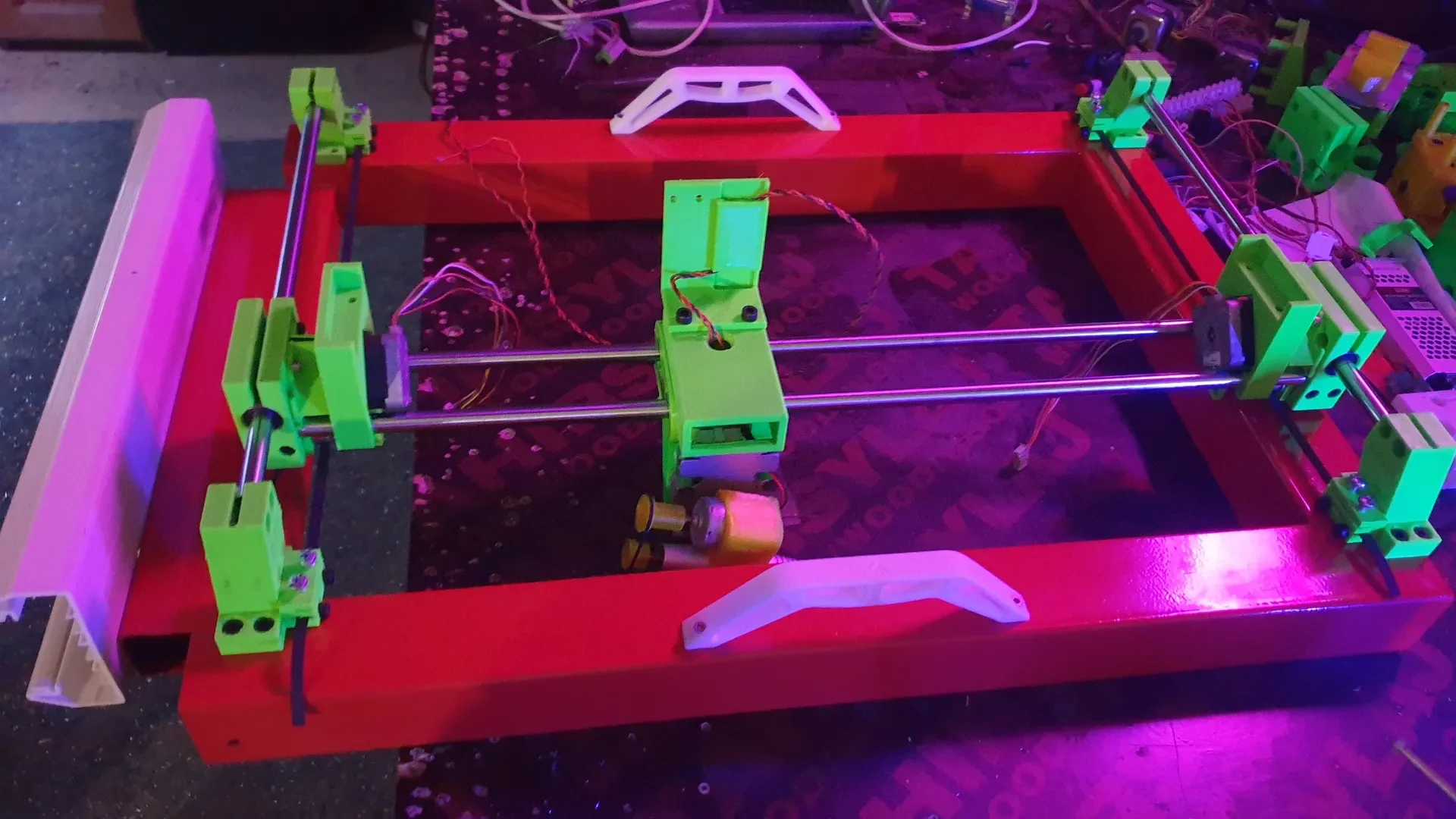

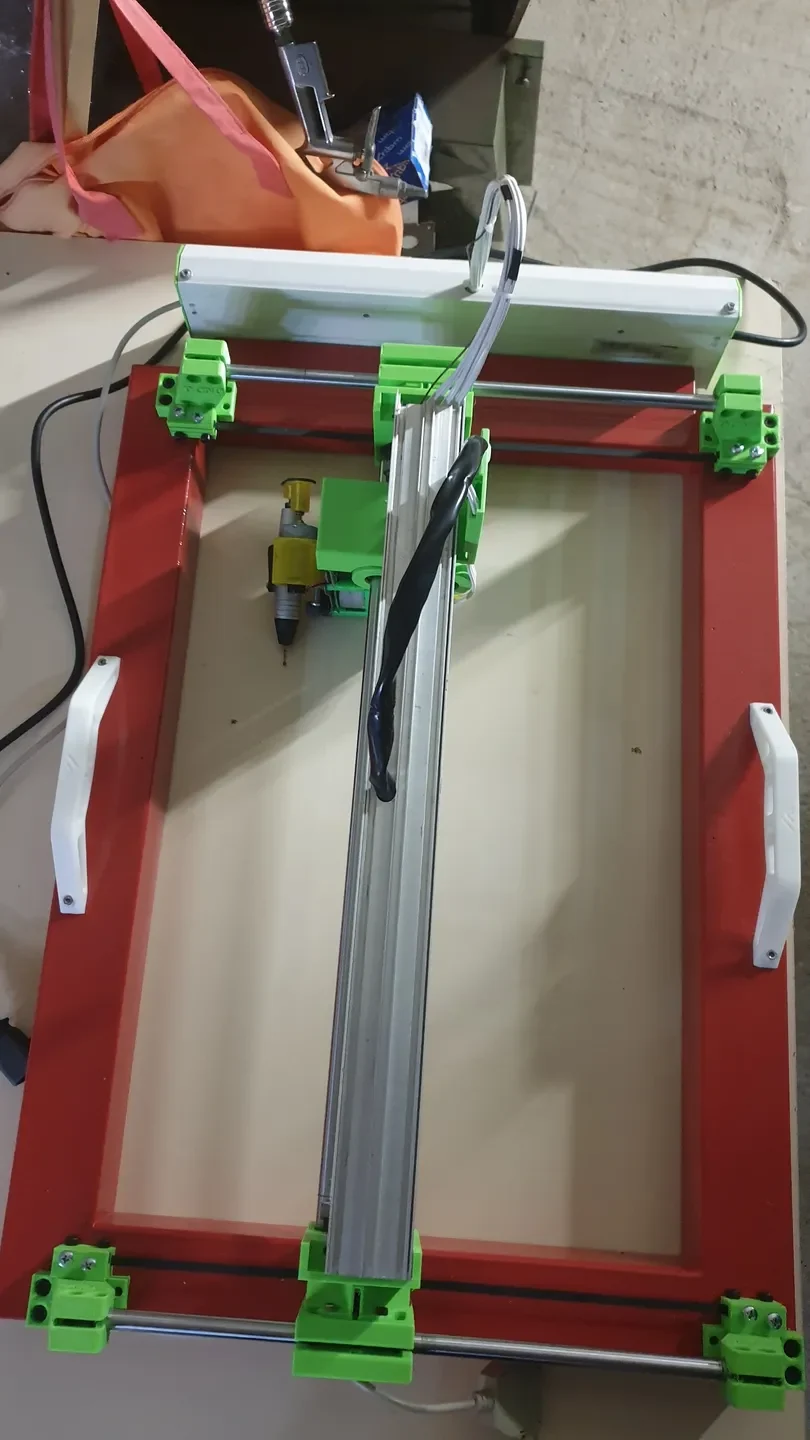

В качестве двигателя давления используется металлическая рама, круглые линейные стержни/направляющие, 3 шаговых двигателя Nema17, 1 двигатель постоянного тока и 3-фазный серводвигатель от старых копировальных аппаратов.

гораздо больше информации о

https://forum.linuxcnc.org/show-your-stuff/46752-new-design-for-a-cnc-engraver-etcher-scratcher

Изменить:
Информация о двигателе давления:
Двигатель «давления»:
-3-фазные двигатели BLDC с собственным электронным контроллером, взятые из старых копировальных аппаратов,
— их существует множество версий и размеров,
-сформируйте от 5 до 10 контактов,
-все сигналы относятся к токущему типу или «активному низкому уровню», что означает подключение к земле для активации
-у всех распиновка напечатана на плате,
-старые модели используют чистый ШИМ, а новые требуют еще и тактового сигнала,
-некоторые из них однонаправленные, некоторые двунаправленные,
-и большинство из них можно легко использовать для этой цели/машины,
--Для ШИМ требуется 5 В, 12-24 В и инвертированный сигнал ШИМ.
--Те, которым требуется тактовый сигнал, имеют функцию самопроверки, поэтому в основном работают только с источником питания 12-24 В и одним из контактов, подключенным к земле. Этот контакт будет вращать двигатель примерно на 2 секунды и останавливаться, и его необходимо отсоединить и снова подключить для повторного вращения. Этот вывод используется как инвертированный ШИМ, но масштаб должен быть установлен примерно на 85-95% ШИМ, чтобы контроллер не отключился и не остан��вил двигатель через 2 секунды.
— Для инвертирования вывода ШИМ я использую один резистор сопротивлением 220 Ом и один транзистор, подойдет любой NPN-транзистор, резистор подключен между базой транзистора и выходом ШИМ от ПК или платы Mesa.

Видео их использования:
