Корпус усилителя своими руками

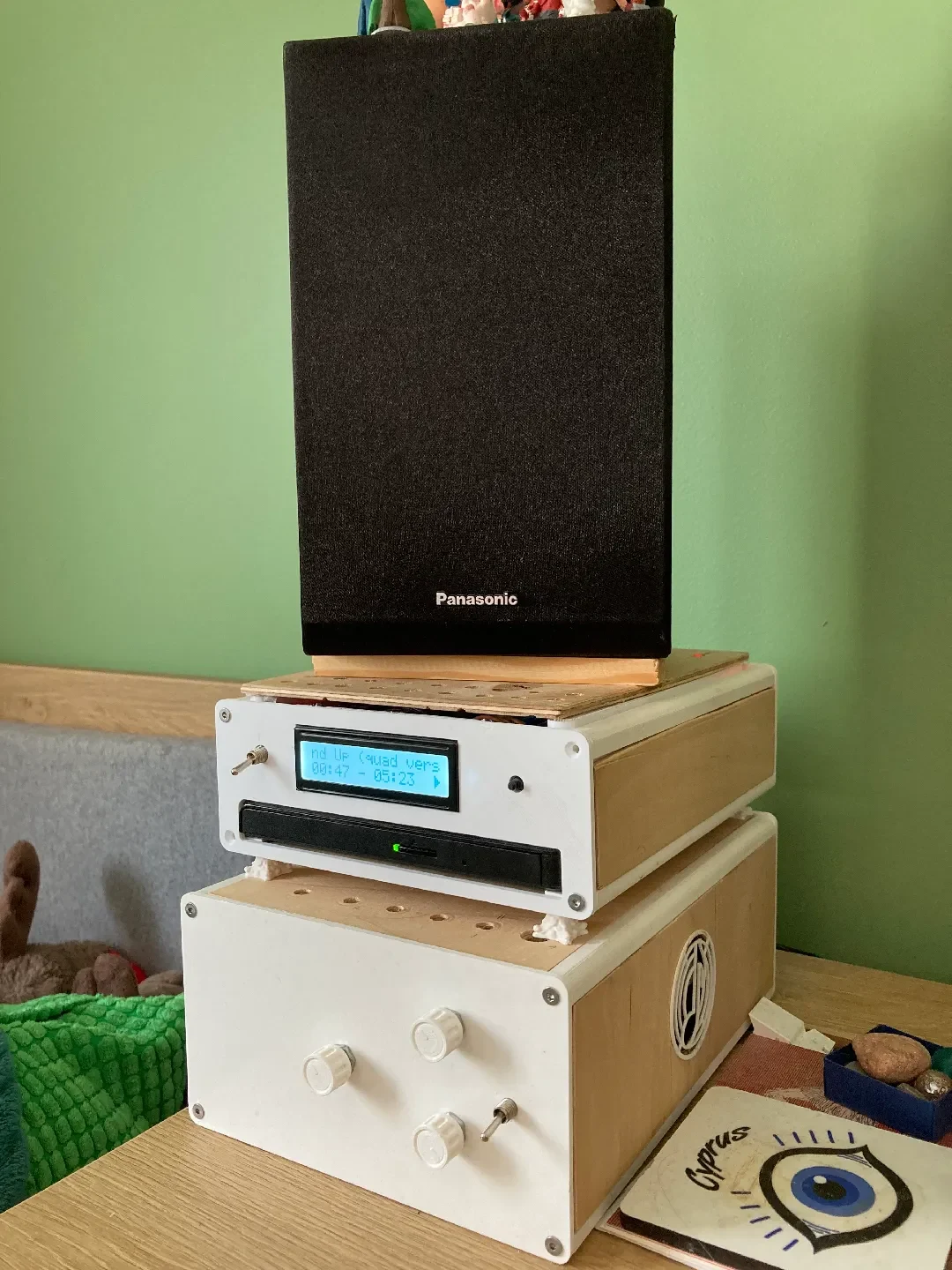

Два года назад у меня возникла идея собрать себе усилитель звука. Я сделал такой на базе TPA3118 от TI. Затем я сделал проигрыватель компакт-дисков/ресивер Bluetooth, используя Raspberry Pi. В качестве примера я разработал корпус из дерева и пластика, который можно распечатать и собрать с помощью болтов М3 и фанеры толщиной 4 мм. В настоящее время я сосредоточен в основном на программном обеспечении (https://github.com/trybula/RpiPythonCDPlayer/tree/main).

Я прилагаю более важные PDF-файлы и печатную плату моего усилителя в формате Gerber, однако вы должны помнить, что я не профессионал, поэтому это не лучший дизайн. Например, вам нужно закоротить два контакта во время пайки, потому что я не смог правильно разместить их на печатной плате. Помимо того, что я прикрепил, блок усилителя состоит из трансформатора 230 В → 35 В мощностью 80 Вт, линейного стабилизатора напряжения с большими конденсаторами и мостового выпрямителя, а также регулятора напряжения постоянного тока с помощью смесителя с двумя входами.
