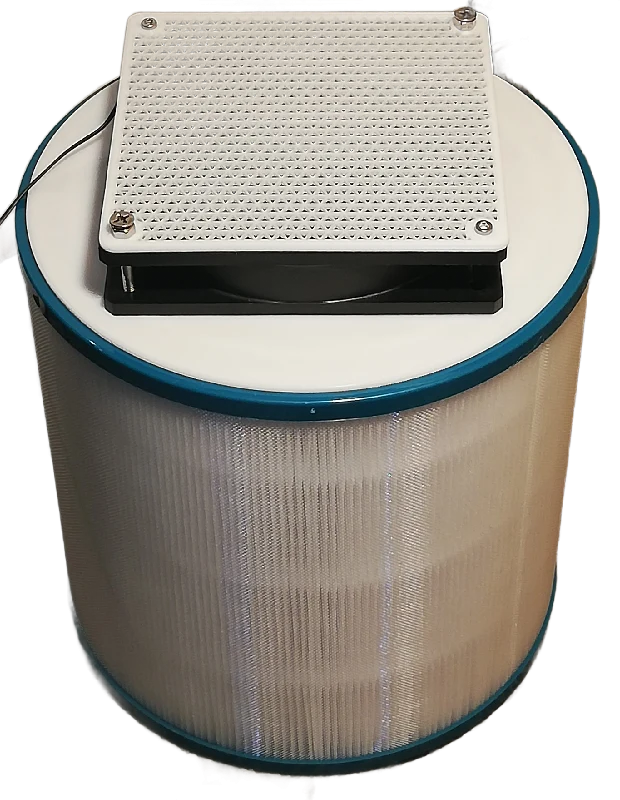

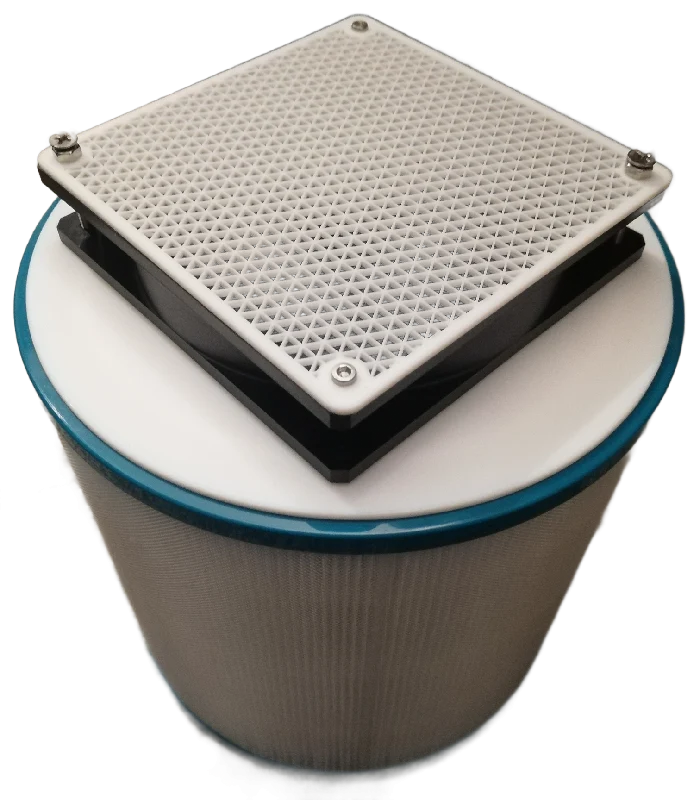

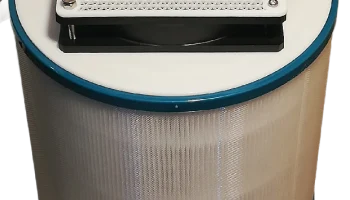

Очиститель воздуха своими руками

Полная сборка стоит около 10-30 фунтов стерлингов, в зависимости от того, какие компоненты у вас уже есть. Мне просто нужно было купить HEPA-фильтр.

Основные используемые компоненты:

Блок питания от 9 до 12 В — https://www.amazon.co.uk/dp/B0921KQ7NX
HEPA-фильтр — https://www.amazon.co.uk/dp/B08BJC8XQL
Любой 120-мм вентилятор для ПК, я использовал вентилятор Arctic P12 — https://www.arctic.de/en/P12/ACFAN00118A.

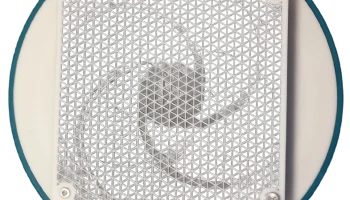

Крышка вентилятора — https://www.printables.com/model/860324-120-mm-fan-cover-with-infillpattern

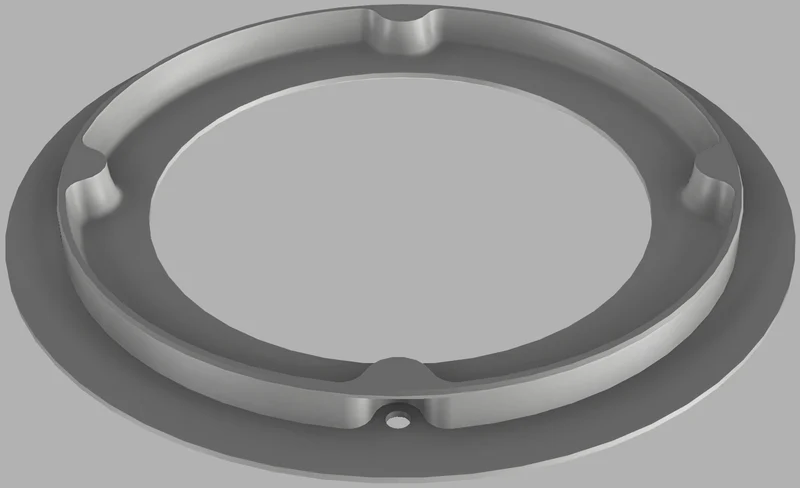

Адаптер вентилятора и торцевая крышка
Четыре винта M3/4x40
Четыре гайки M3/4
Либо:
Еще четыре гайки M3/4x40
Проставки M4
Проставка дл�� вентилятора — https://www.printables.com/model/1188306-120-mm-fan-spacer

Используемый HEPA-фильтр имеет внутренний диаметр 155 мм и заявлен как совместимый с Dyson TP03, TP00, AM11, BP01 или TP02. На момент покупки это стоило около 10 фунтов. Поскольку остальные компоненты у меня уже были, их изготовление обошлось мне всего в 10 фунтов.

Руководство по сборке

Распечатайте адаптер вентилятора и торцевую крышку.
(необязательно) Распечатайте прокладку вентилятора, например, по приведенной ссылке.
Поместите прокладку вентилятора на адаптер, если вы ее распечатали, в противном случае вместо этого наденьте гайки или прокладки M4 на винты M4.

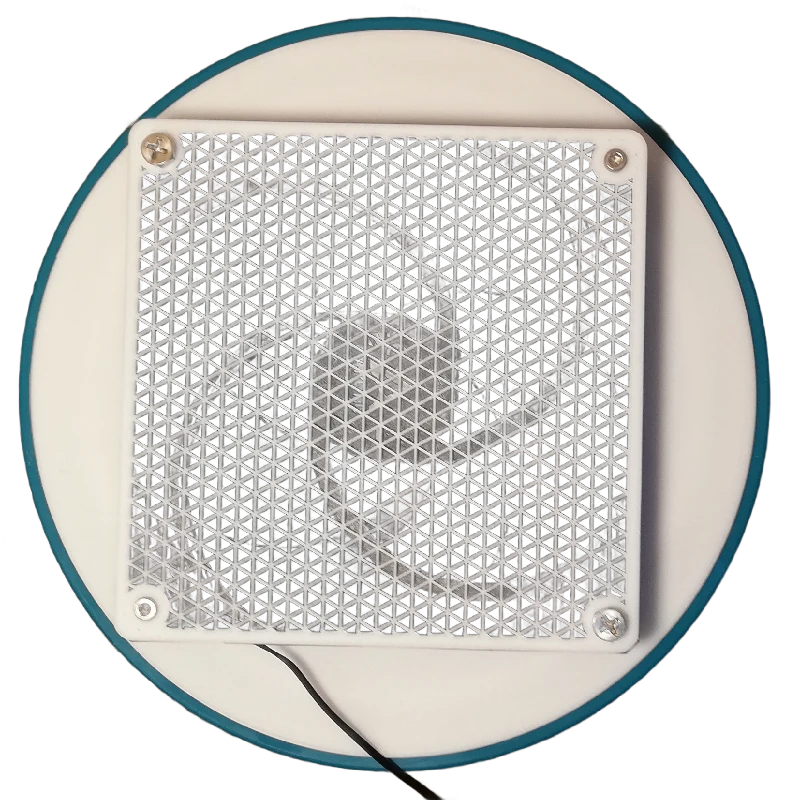

Установите вентилятор на адаптер.
Вставьте адаптер вентилятора в один конец HEPA-фильтра.
Вставьте заглушку в другой конец.
Подключите вентилятор к блоку питания. Я предпочитаю вращать вентилятор немного медленнее, используя напряжение 9 В вместо 12 В.

Можно печатать стандартным PLA, подставки не требуются.

Вдохновлено видео Big Clive:
