Крепление на плечо или шлем для GPS-навигатора своими рук..

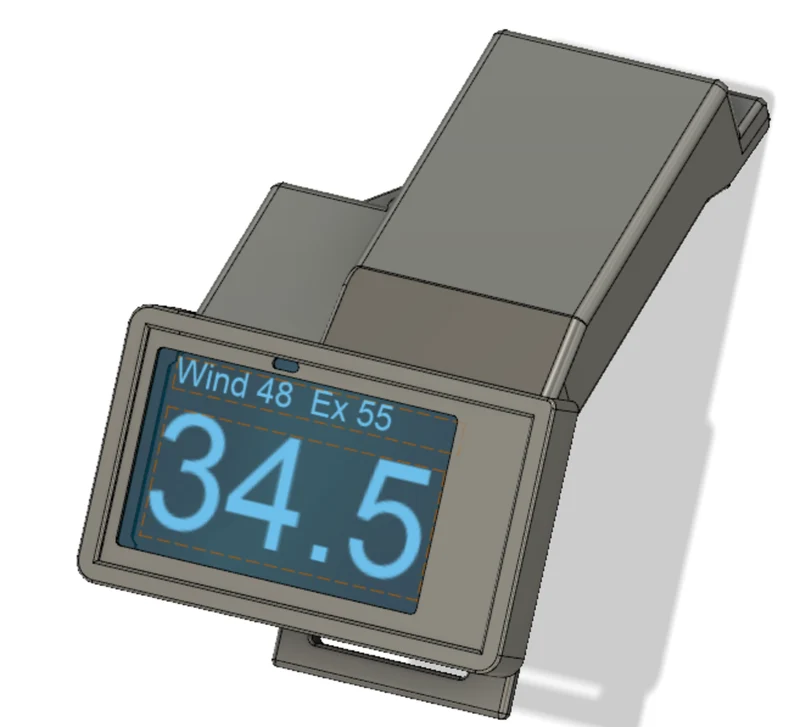

Чехол на плечо или шлем для самодельного GPS-навигатора Яна Хейнена. Ссылки на подробные инструкции и основную ветку обсуждения сборки электронной части находятся в конце этого описания.

Обратите внимание: он НЕ является водонепроницаемым как таковой, для обеспечения водонепроницаемости корпус заполняется заливочной эпоксидной смолой.

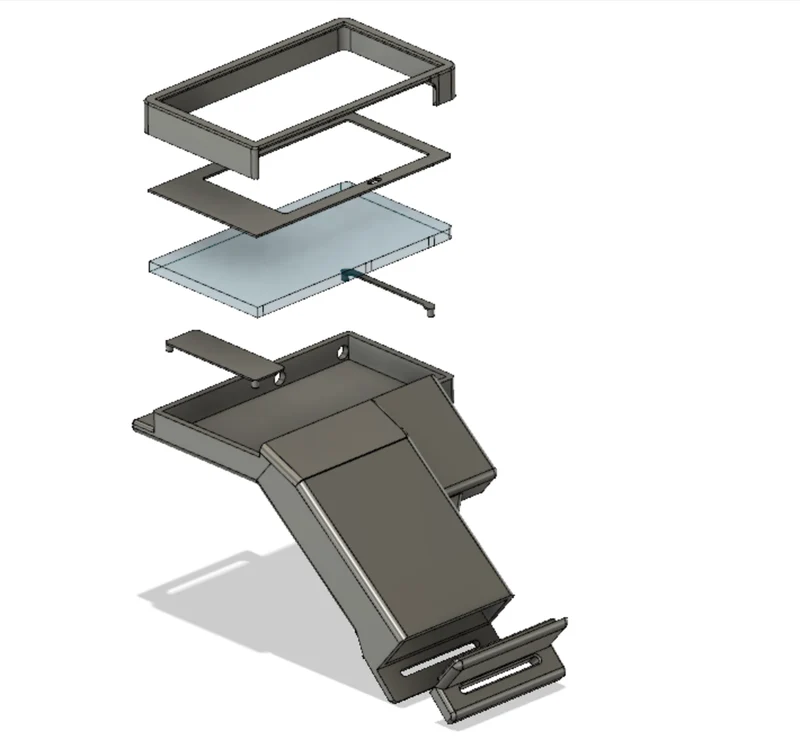

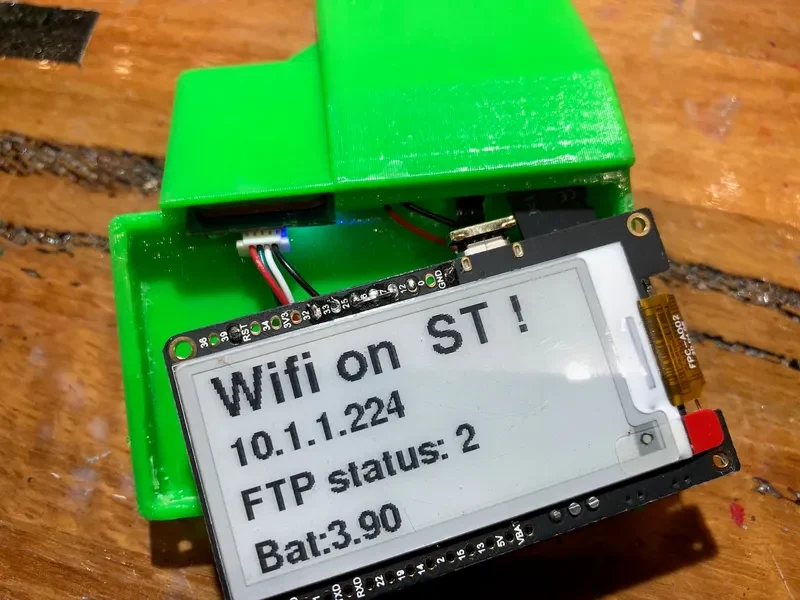

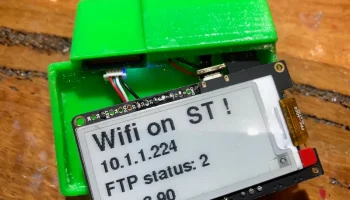

Обратите внимание: это был мой прототип, и я слишком сильно увеличил допуск, что не позволило эпоксидной смоле правильно заполнить пространство между экраном и поликарбонатной поверхностью. Результат вы можете увидеть на фотографиях, он по-прежнему водонепроницаем, но выглядит уже не так хорошо. Опубликованная здесь конструкция включает в себя проставки, обеспечивающие зазор в 0,5 мм между экраном и лицевой панелью, чтобы обеспечить растекание эпоксидной смолы.

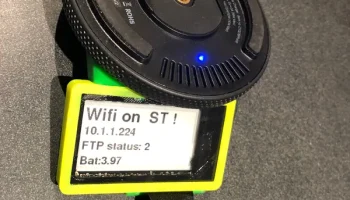

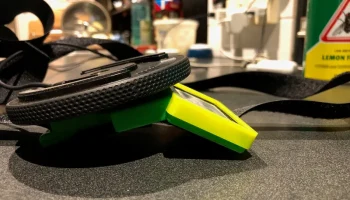

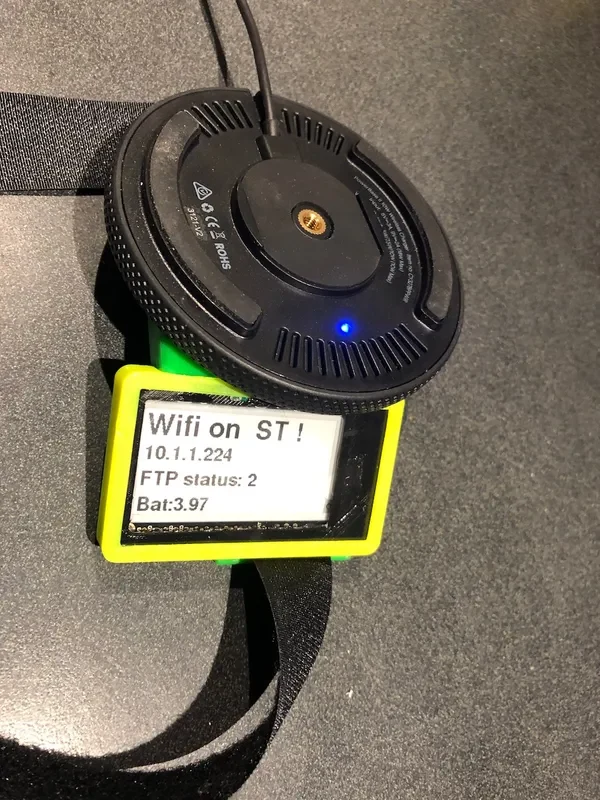

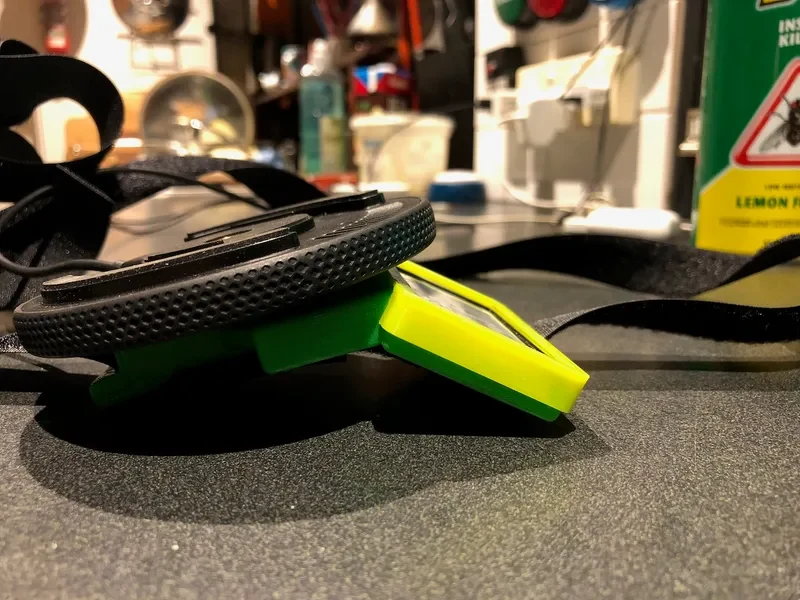

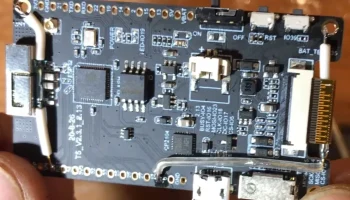

В этой конструкции делается попытка максимально сократить пайку за счет непосредственного использования немодифицированного коврика для беспроводной зарядки с USB-соединением. Это также позволяет вам перемещать коврик для беспроводной зарядки, чтобы оптимизировать зарядку и избежать перегрева. Поместите зарядную катушку вверх дном, чтобы контролировать и максимизировать напряжение аккумулятора при зарядке.

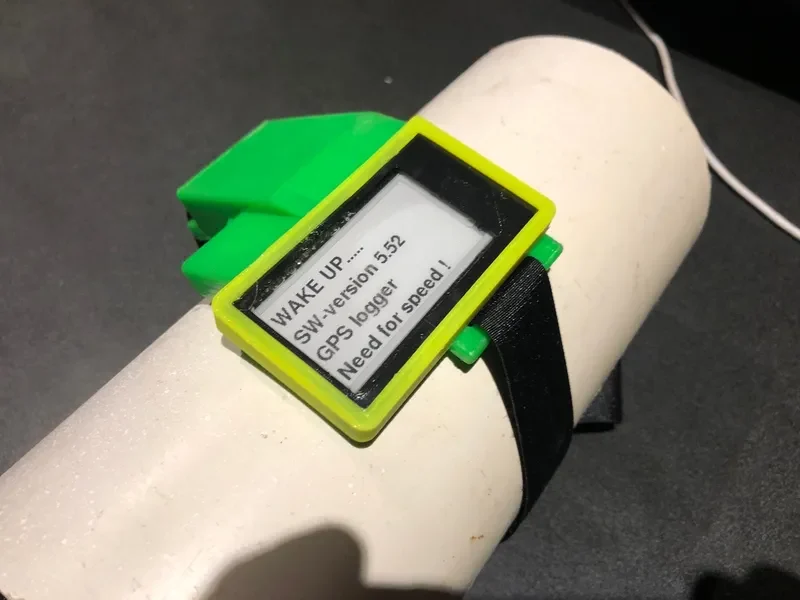

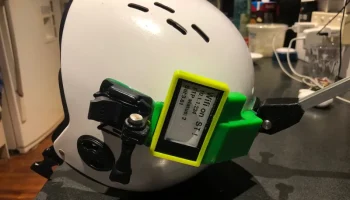

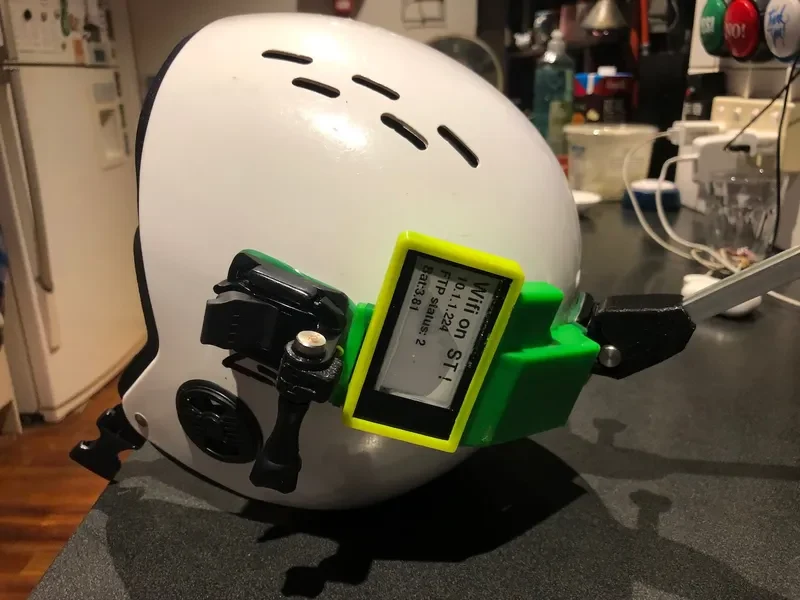

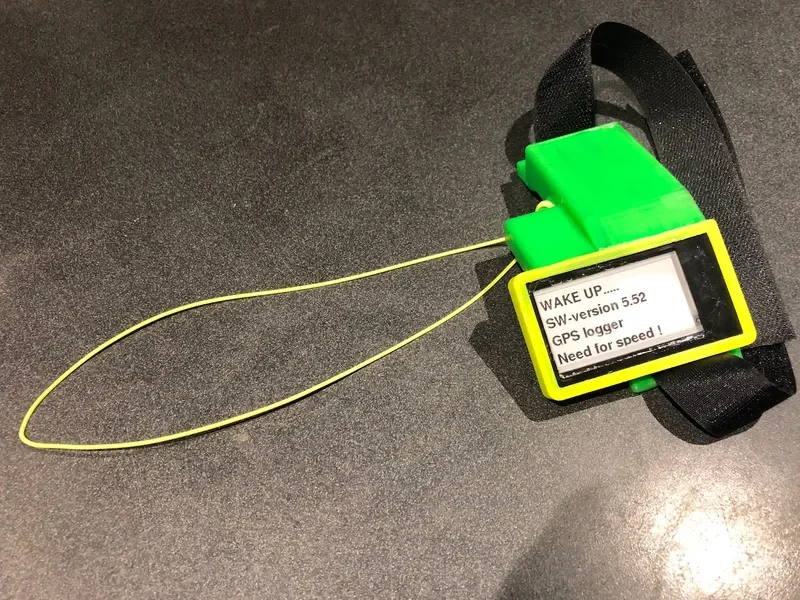

Для крепления на плече хорошо подходят застежки-липучки или резинки шириной 25 мм. Для крепления на шлеме я использовал резино��ые ленты, и оно помещалось между моими существующими креплениями Gopro, которые я использую для камеры 360°.

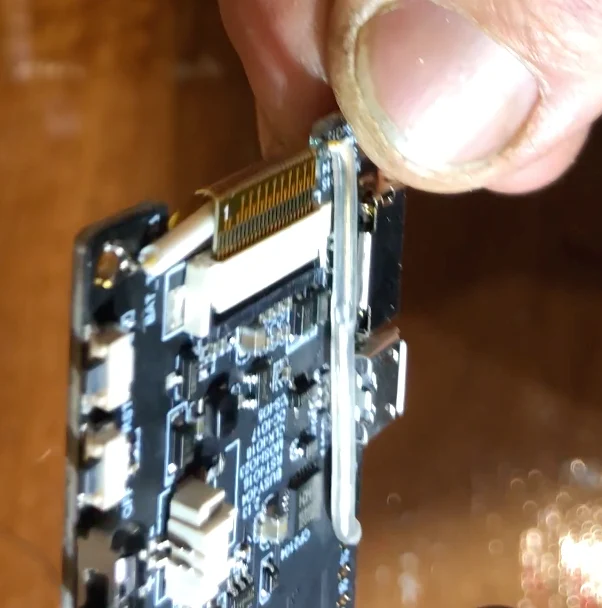

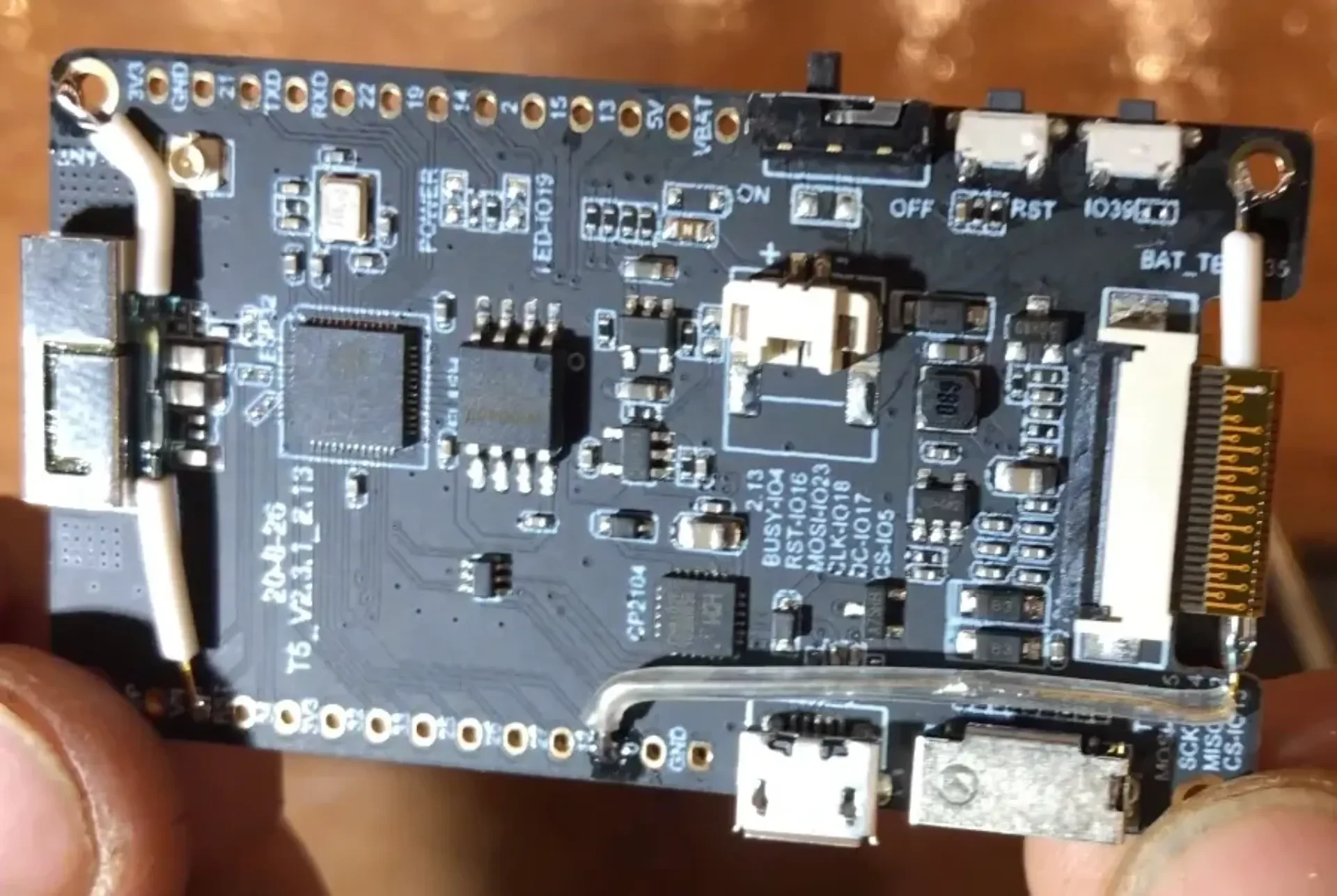

Что касается прокладок, вероятно, лучше нанести немного клея, чтобы удерживать их на месте, приклеивая их к лицевой стороне и заливая эпоксидной смолой, чтобы они не смещались. Антенна BN220 размещается вверх, разъемом к дисплею (в отличие от крепления на штанге, у которого разъем обращен влево).

Прежде чем загружать электронику, лучше всего нанести на нее снаружи прозрачное покрытие. Я использую прозрачный лак Rustoleum 2x, но, вероятно, можно использовать любой прозрачный лак. Это заполнит пробелы в 3D-печати и предотвратит вытекание эпоксидной смолы во время ее затвердевания. Не распыляйте внутреннюю часть, так как допуски жесткие.

Для лица я использовал поликарбонат толщиной 3 мм. Я приклеил его дихлорметаном, который соединяет два пластика вместе. Я перешел на устойчивый к истиранию поликарбонат, но он плохо склеивается, поэтому мне нужно отшлифовать небольшой периметр поликарбоната в месте, где он соприкасается с 3D-пластиком, чтобы получить хорошее сцепление. В противном случае эпоксидная смола будет протекать повсюду или, что еще хуже, лицевая сторона может отвалиться при использовании.

Контейнер заполняется через два отверстия диаметром 4 мм, подходящие для стандартного шприца. Вероятно, вам придется просверлить отверстия, так как во время печати они приобретут овальную форму. Вы используете 2 шприца: один без поршня, который действует как своего рода резервуар и не дает эпоксидной смоле разливаться повсюду после наполнения, а другой вы впрыскиваете эпоксидную смолу. Я использовал гибкую заливочную эпоксидную смолу, так как она была самой дешевой на Ebay и гарантировала прозрачность и отсутствие пузырьков. Для заливки потребуется примерно 25 мл эпоксидной смолы.

После затвердевания эпоксидной смолы напилите, напилите или напилите поликарбонат заподлицо с корпусом, затем приклейте накладку и крышку.

Я напечатал из PETG высоту слоя 0,3 мм для основного корпуса, разъема аккумулятора и крышки. При печати в показанной ориентации опоры не требуются. Распечатал проставки и обрезал их на высоте слоя 0,1 мм.

У меня еще не было возможности протестировать на воде, так как ветра нет.

GPS одобрен для скоростного серфинга по GPS https://www.gps-speedsurfing.com/default.aspx?mnu=item&item=gpsother

Скорее всего, он может быть одобрен для GPSTC, но это зависит от каждого конкретного случая. Отправьте сообщение, используя «контакт» на веб-сайте GPS Team Challenge. http://gpsteamchallenge.com.au/comment/contact

Основная тема, обсуждающая этот GPS

https://www.seabreeze.com.au/forums/Windsurfing/Gps/Another-DIY-GPS-logger-approach?page=1

Исходный код

github.com/RP6conrad/ESP-GPS-Logger

Руководства: docs.google.com/document/d/1j86kj3bNMID3sHCRT7QTYyrL7IHeQnGPec1LajsDfB4/edit?usp=sharing.
docs.google.com/document/d/1XJD6BV1Xay4nXo0cDuo_IOtxC_f1LyG7DE7X6KGlAB0/edit?usp=sharing
