Лазерный дартс своими руками Оче (4 евро) для настройки G..

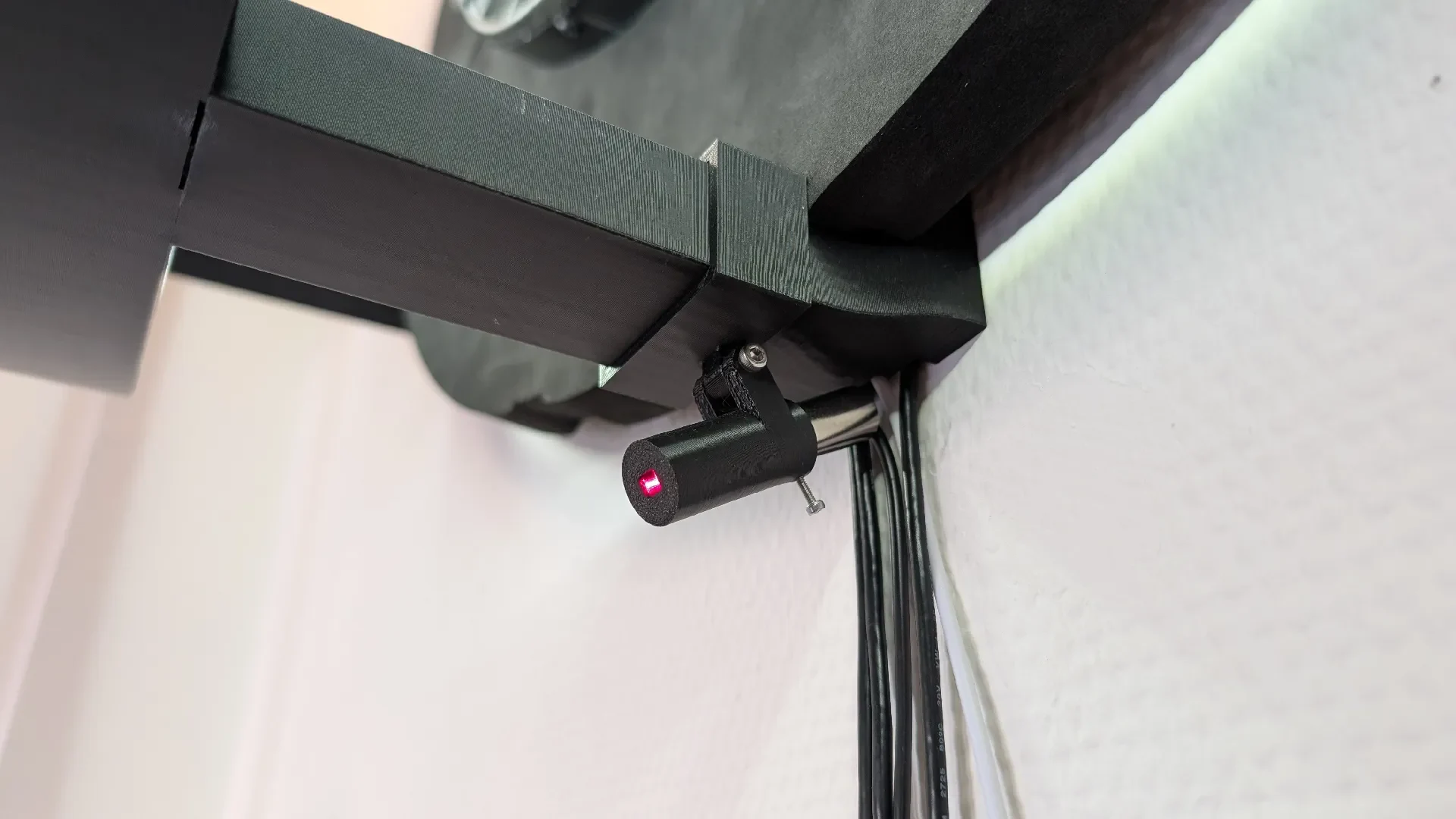

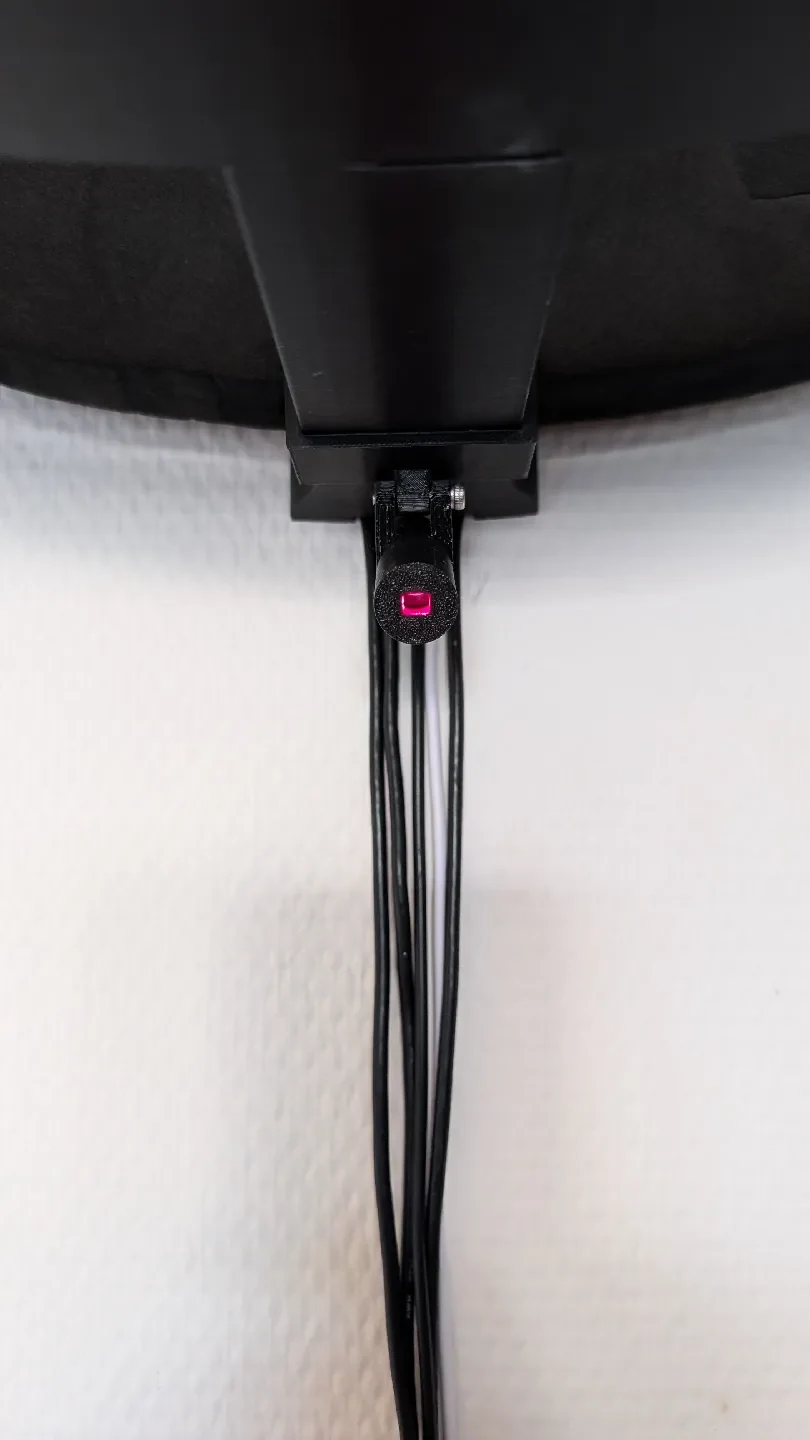

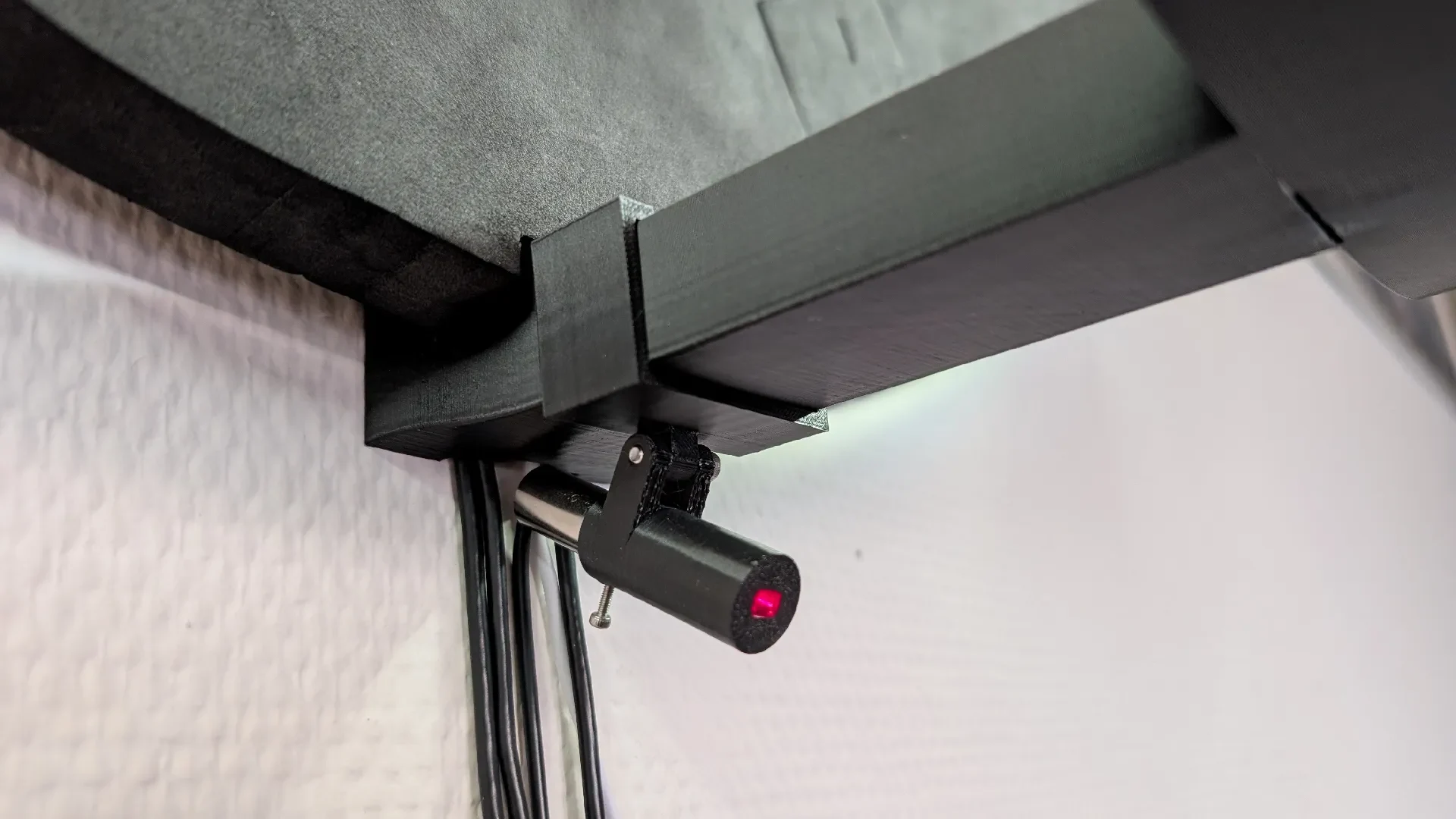

Это лазерная охра, сделанная своими руками, для установки Autodarts от GroMech3D с использованием линейного лазерного модуля стоимостью 4 евро. Он не такой яркий, как Winmau Oche, но для домашней установки вполне достаточен.

Сборка и регулировка:

Первоначальная калибровка требует твердой руки и некоторого терпения. Вам необходимо выровнять линию прямо и сфокусировать лазер (отрегулировать линзу), чтобы получить четкую проекцию. После того, как он набран, он остается на своем месте.

Процесс калибровки:

1. Вставьте и выровняйте: вставьте лазерный модуль в держатель, следя за тем, чтобы линия была идеально горизонтальной.

2. Фокусировка. Поверните заднюю часть лазерного модуля, чтобы повысить резкость луча до тех пор, пока линия не станет четкой.

3. Зафиксируйте: как только все будет установлено, закрепите модуль винтом М2, чтобы он не вращался.

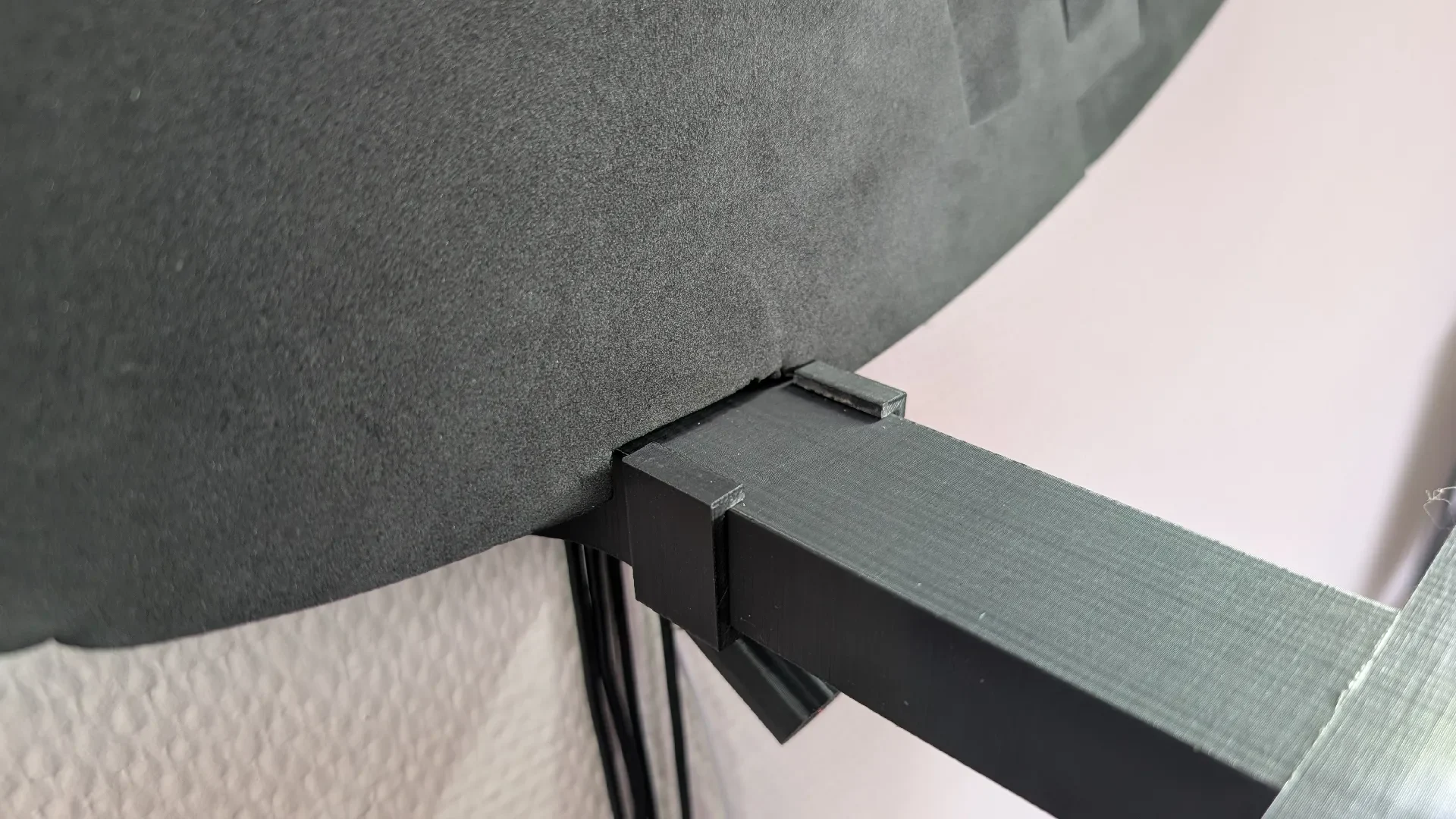

4. Расстояние: используйте винт M3x16 на стыке, чтобы отрегулировать окончательное расстояние до доски и зафиксировать угол.

Необходимое оборудование:

1 винт M3x16 для шарнира

1 короткий винт M2 для фиксации лазерного модуля и предотвращения его вращения

Aliexpress: https://de.aliexpress.com/item/1005007697039551.html (обязательно выберите линейный лазер!)
