Настольная док-станция и настенный бра в стеклянном стиле..

Это минималистский настольный корпус и настенное бра в стиле термостата Glas, предназначенное для демонстрации вашего набора DIY TRMNL Seeed с 24-контактным 7,5-дюймовым черно-белым дисплеем TRMNL или 50-контактным 7,3-дюймовым цветным дисплеем E Ink Spectra 6.

Примечание. Выберите подходящую док-станцию ​​Core в зависимости от того, какой разъем вы собираетесь использовать. Они оба могут использовать одну и ту же крышку и бра.

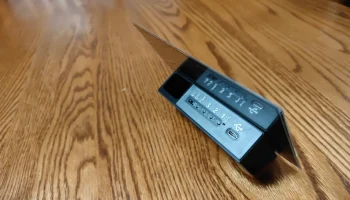

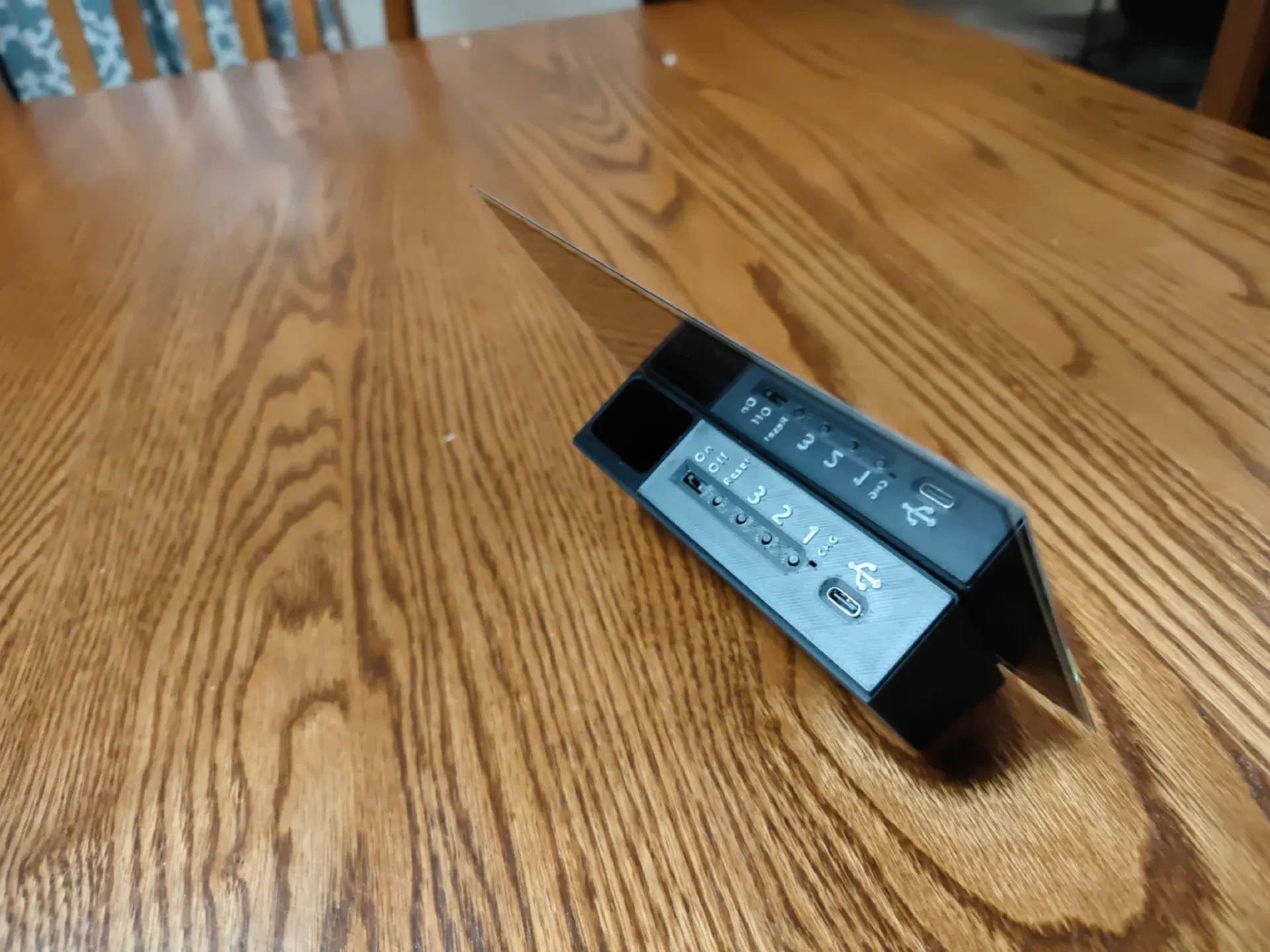

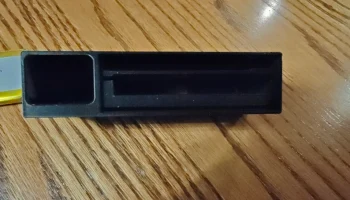

Угловой настольный корпус состоит из двух частей: базового блока и защелкивающейся крышки. Я напечатал свой базовый блок из глянцевого черного PETG с дополнительными настенными петлями для большей устойчивости и веса. При печати базовому блоку потребуется включить опоры. Вы также можете нарисовать дополнительные опоры для нижней кривой и задней арки, если ваш слайсер не создает для них опор.

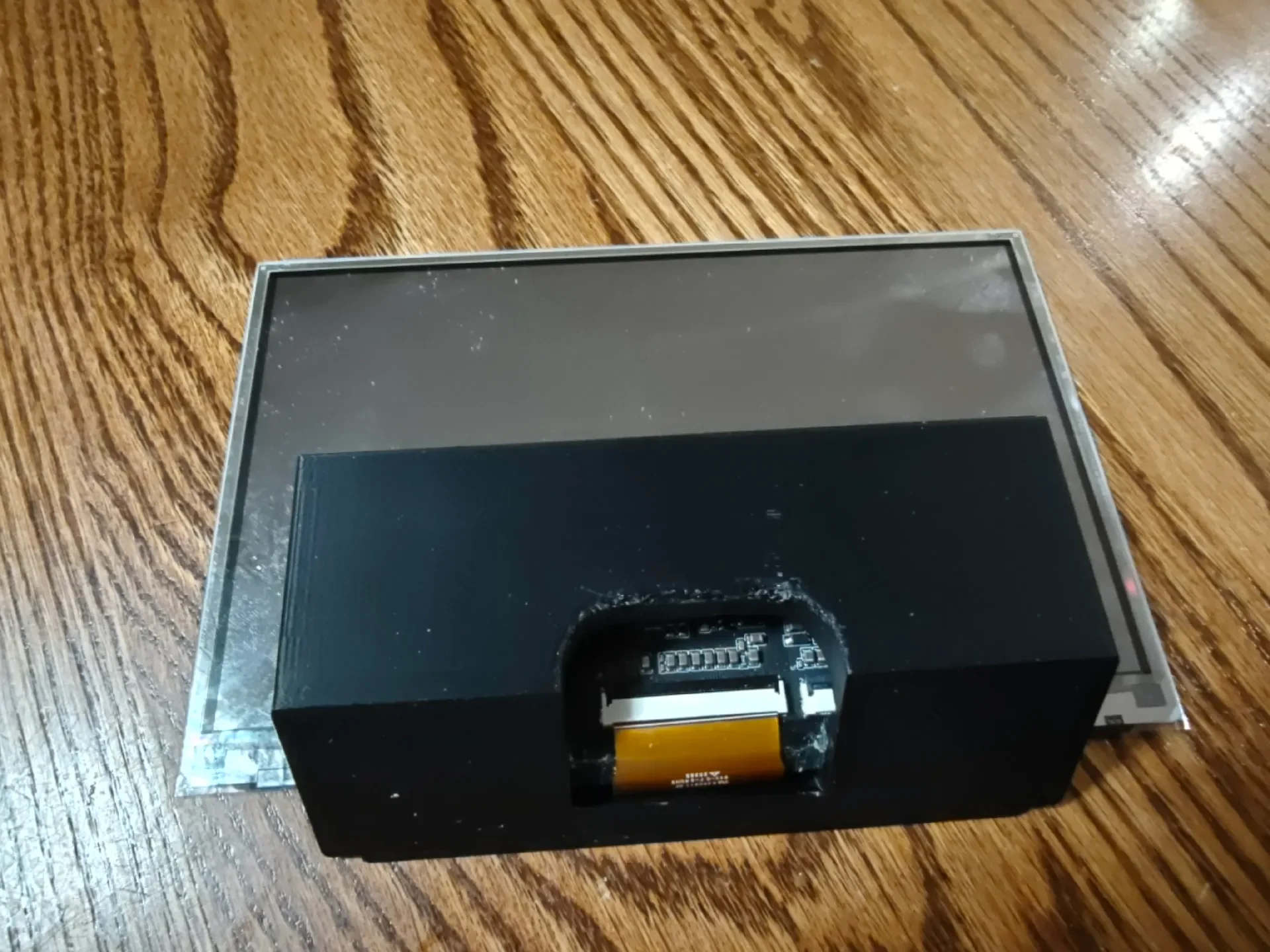

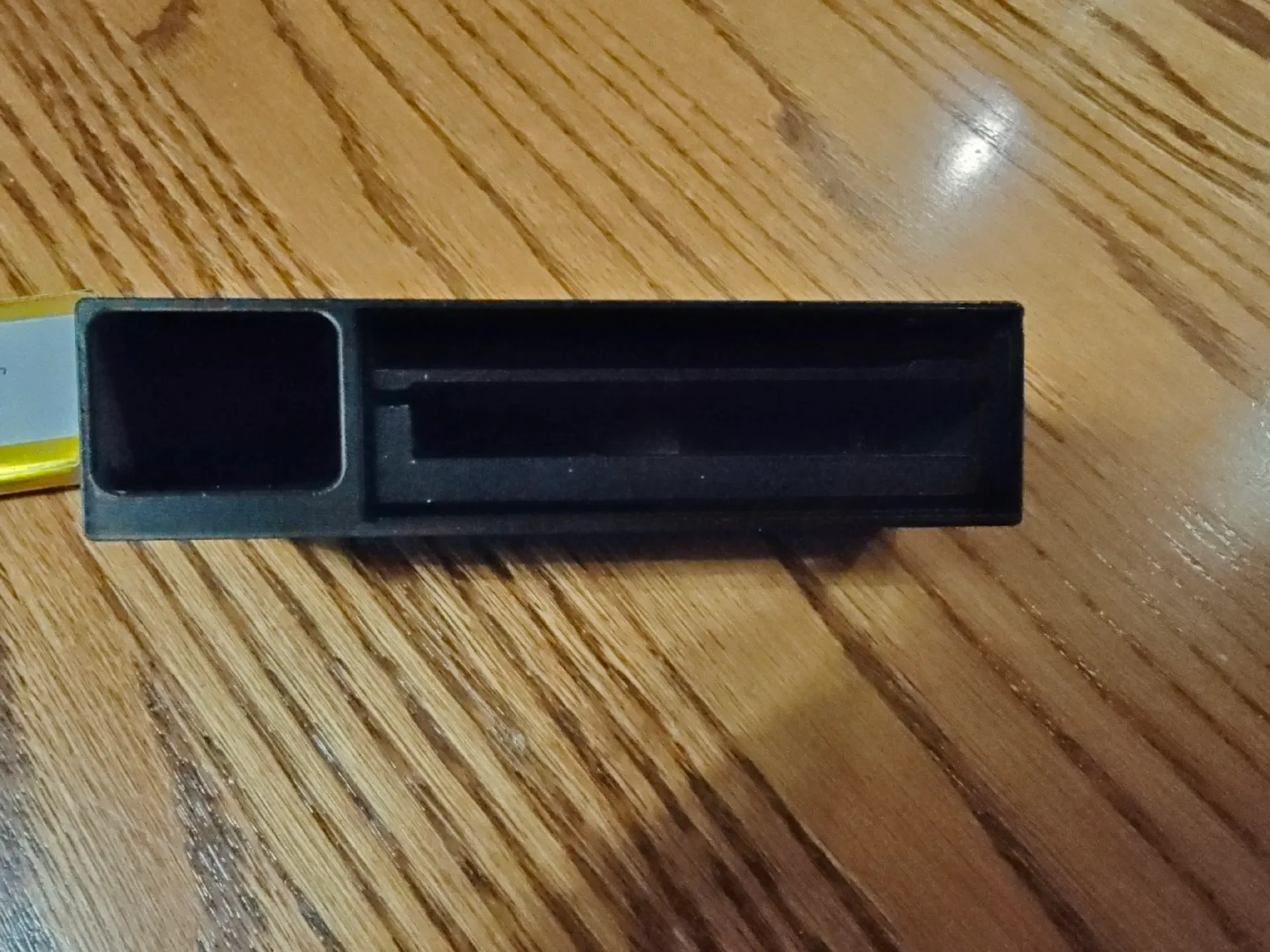

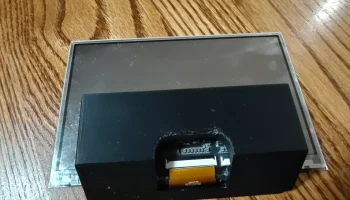

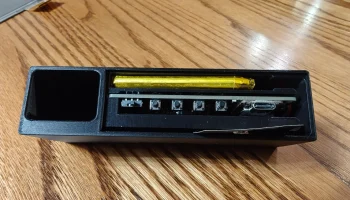

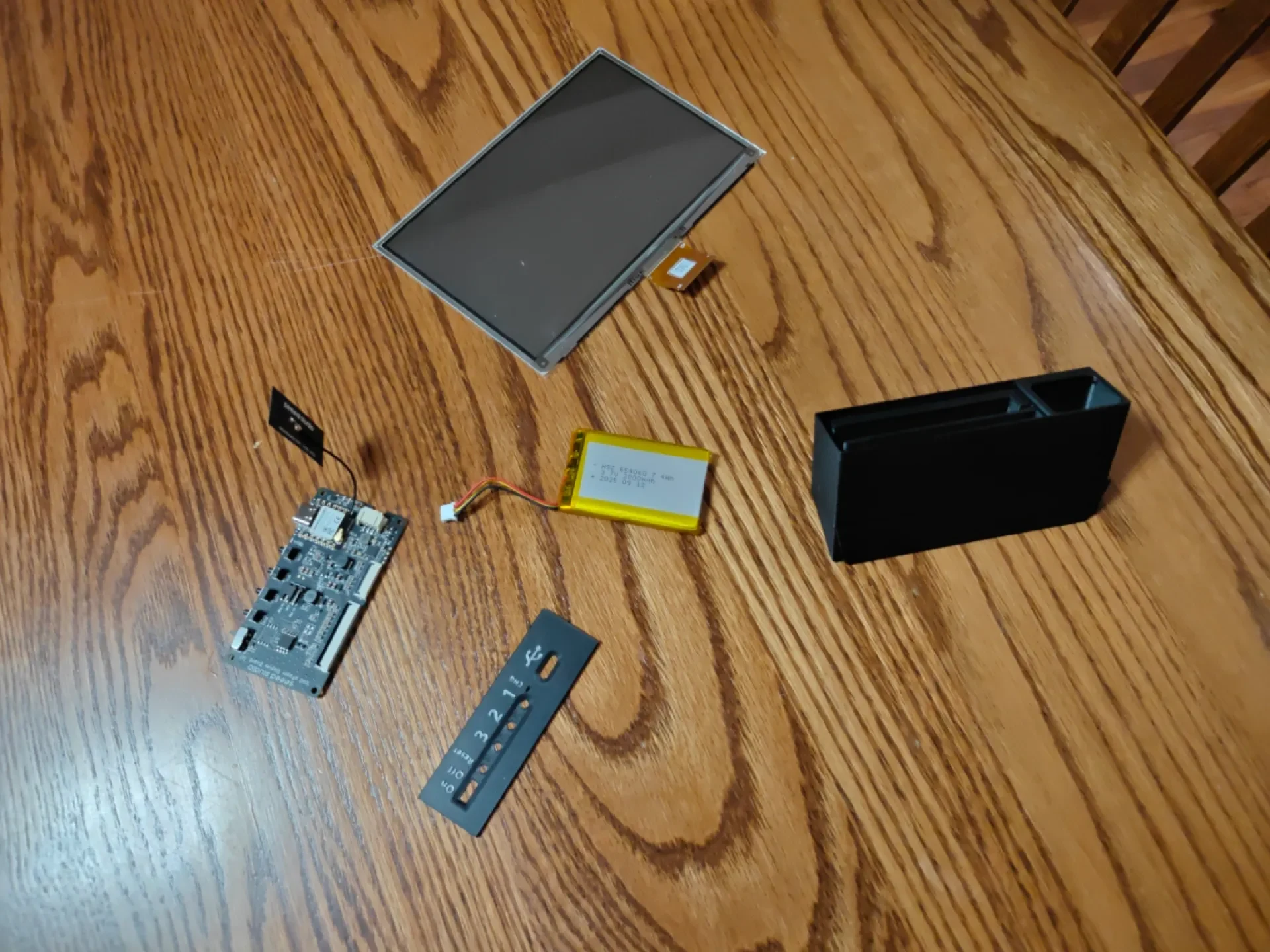

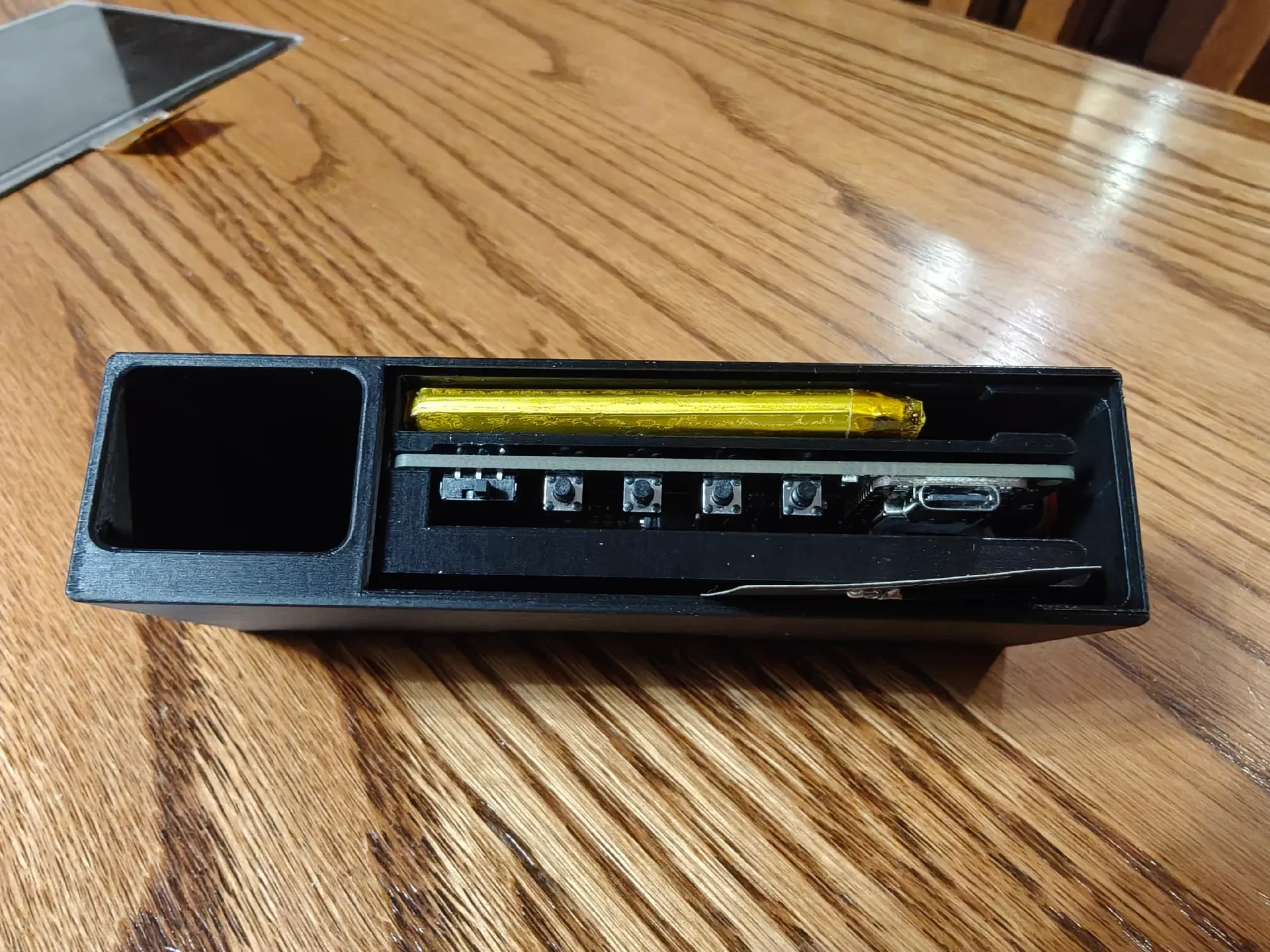

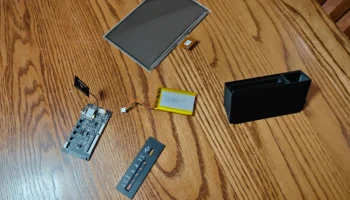

В базовом блоке имеются слоты для установки платы XIAO ePaper Display Dev Board, подключенного аккумулятора и антенны WIFI, а также дополнительное верхнее отверстие для хранения ручек или скрепок. В нижней части имеется канал для 24-контактного или 50-контактного ленточного кабеля дисплея для подключения к плате дисплея. Нет необходимости использовать удлинители или ленты.

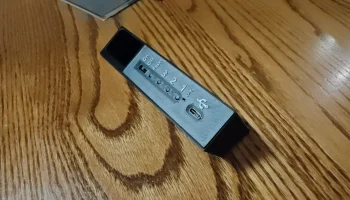

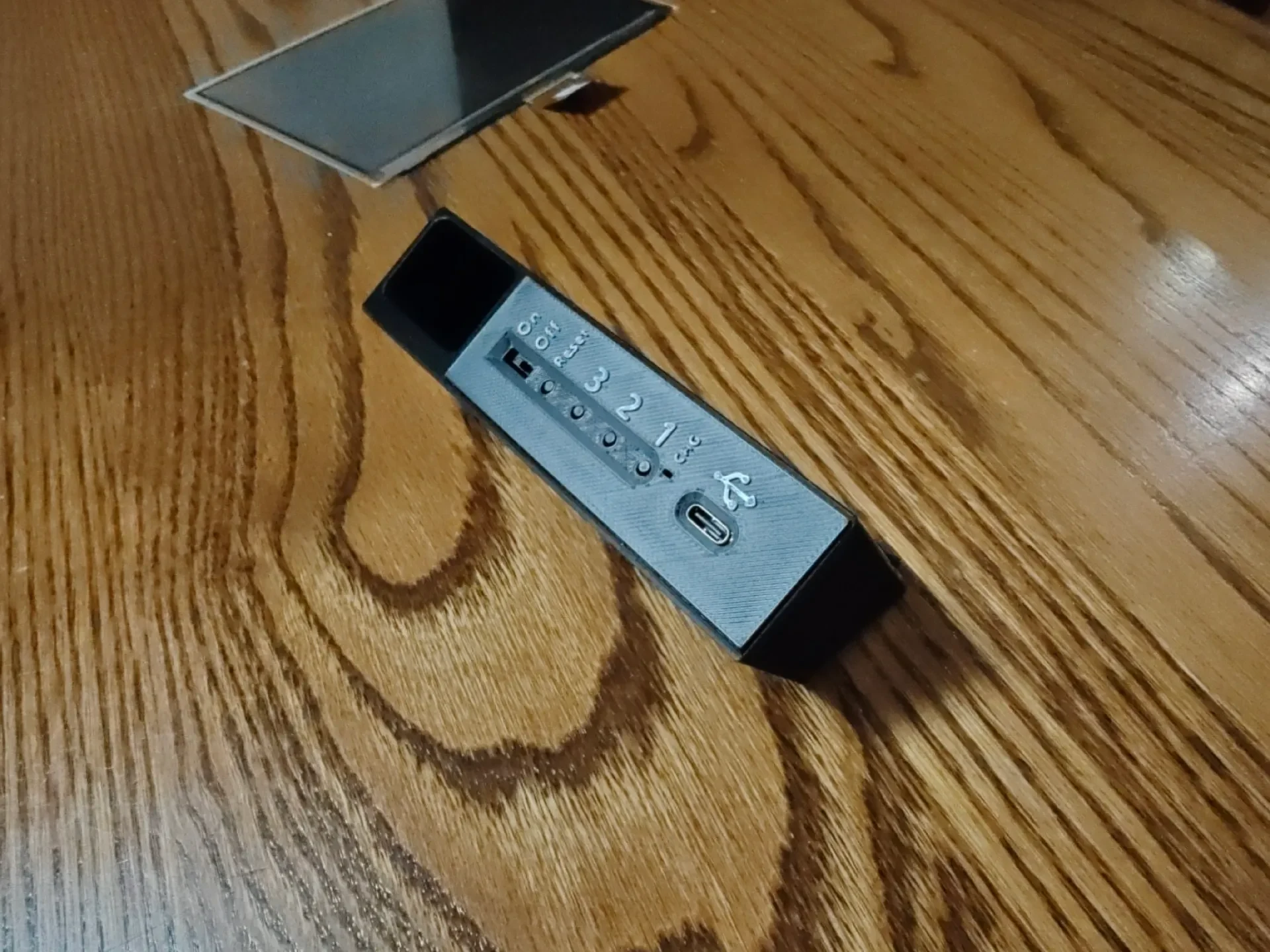

На защелкивающейся крышке имеются отверстия и метки для выключателя питания, трех программируемых пользователем кнопок, кнопки сброса, порта зарядки USB-C и индикатора зарядки. На обложку можно нанести двухцветную печать, чтобы сделать этикетки более заметными. Если возникнет необходимость снять крышку, я обнаружил, что проще всего провести отвертку или столовый нож вверх через нижнюю часть, чтобы вытолкнуть ее.

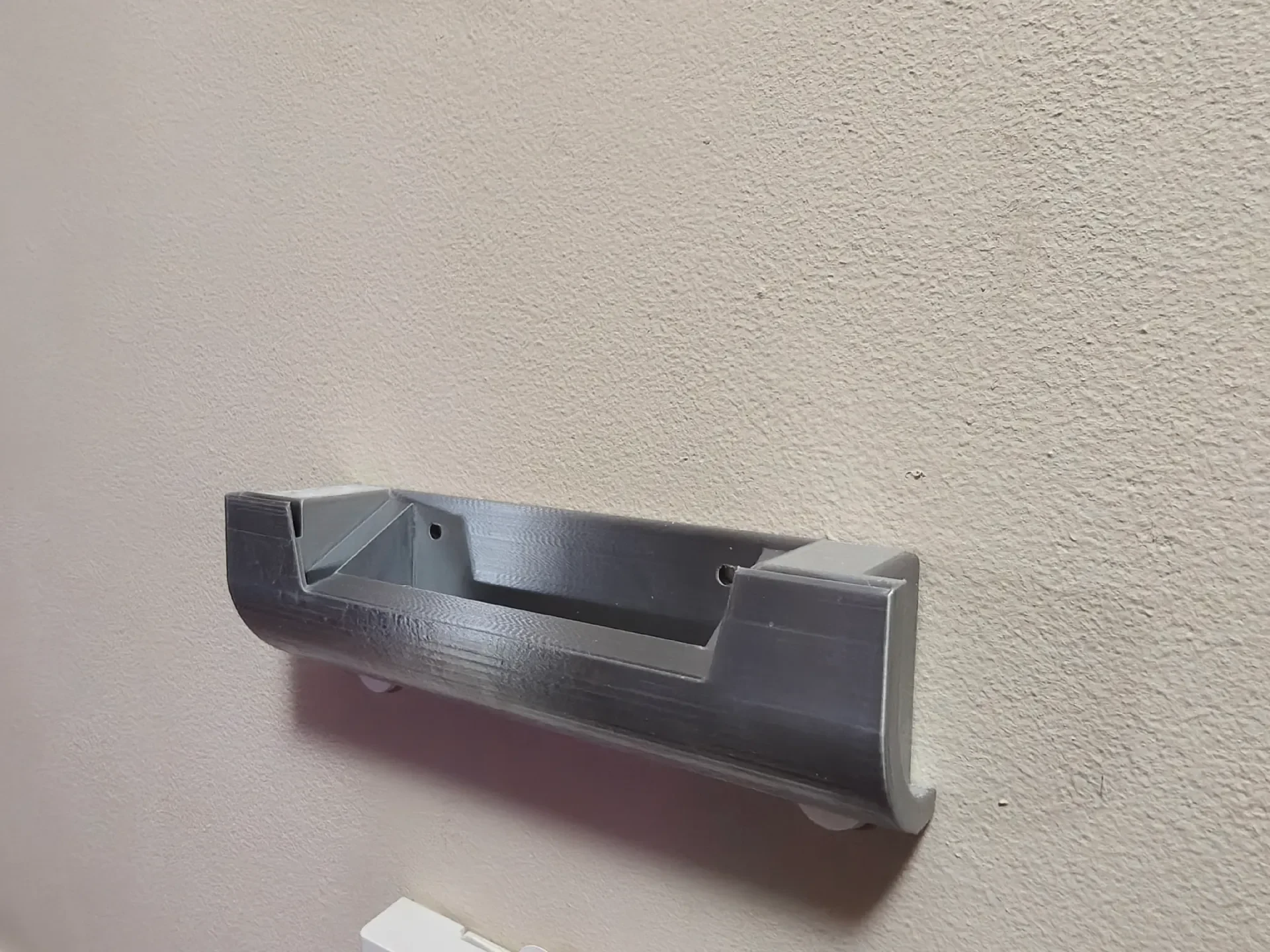

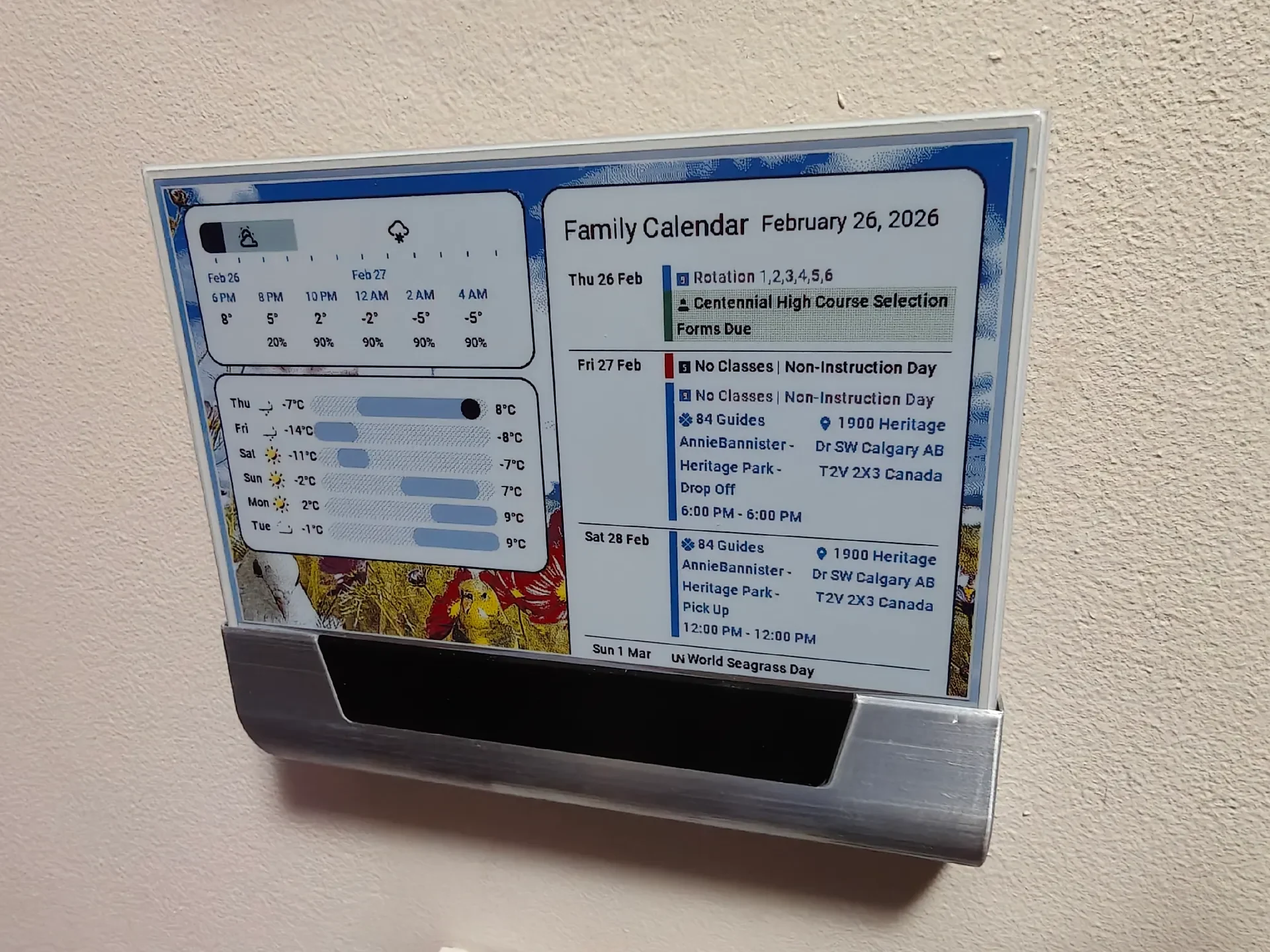

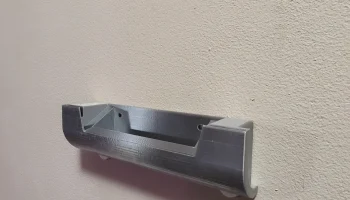

Настенное бра можно напечатать вертикально с опорами, но наклон его назад на 45 градусов (и покраска дополнительных опор на задней поверхности) позволит изогнутому переднему краю печатать более аккуратно, что улучшит его внешний вид на с��ене. Вы также можете попробовать распечатать его в перевернутом виде, но при этом верхние скосы могут выглядеть немного потрескавшимися. После печати его можно прикрепить к стене двумя винтами № 8 или на задней стороне есть пазы для двух небольших полосок 3M Velcro Command. Настольный корпус вдвигается в настенное бра для вертикального отображения, а после установки в середине бра создается скрытое отделение для хранения запасных денег или ключей.

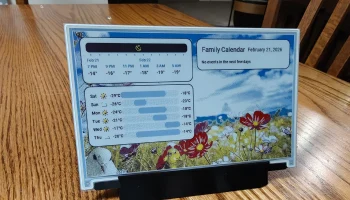

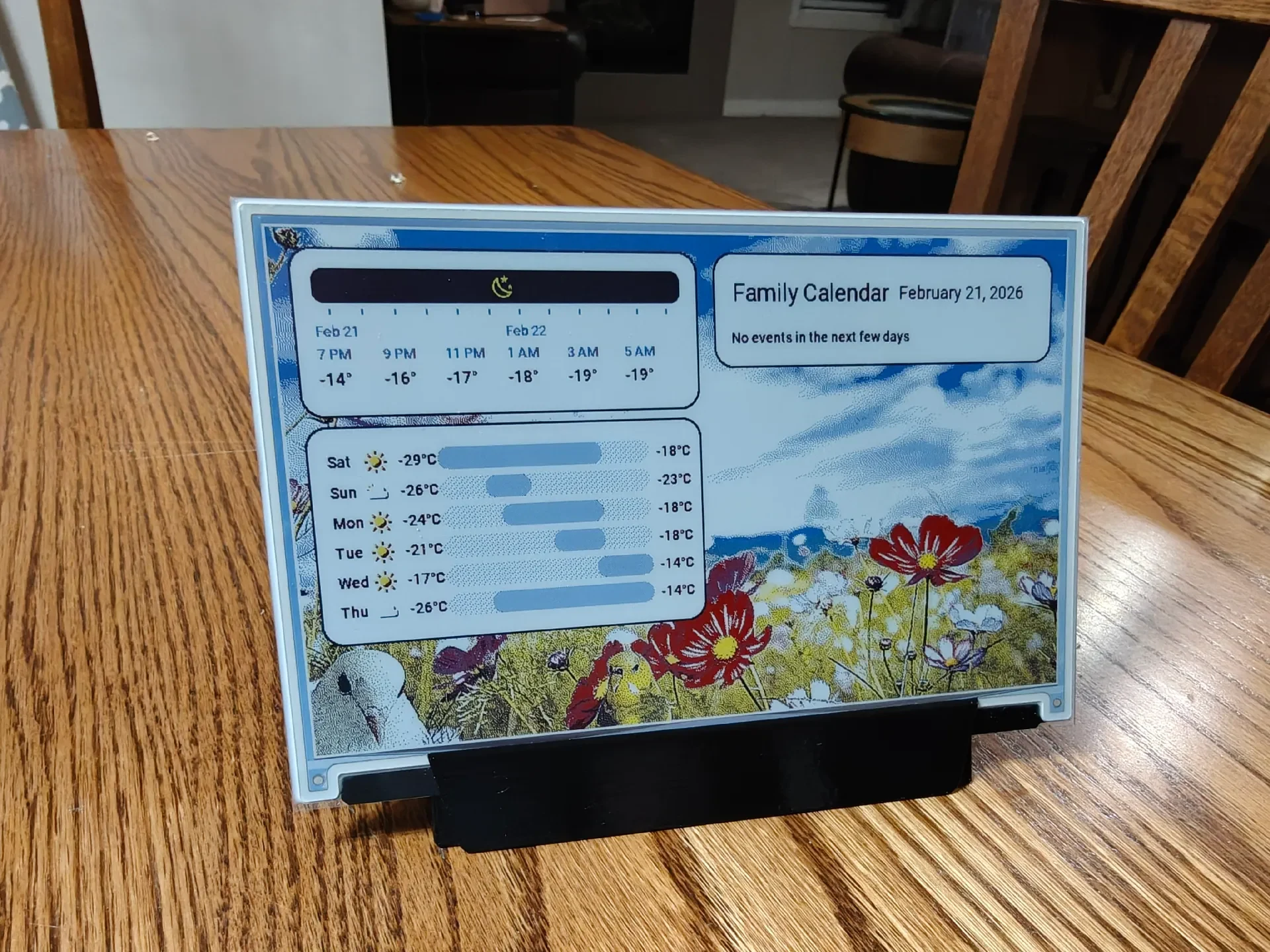

Настольную подставку можно вынуть из бра и поставить на стол или стойку для зарядки.

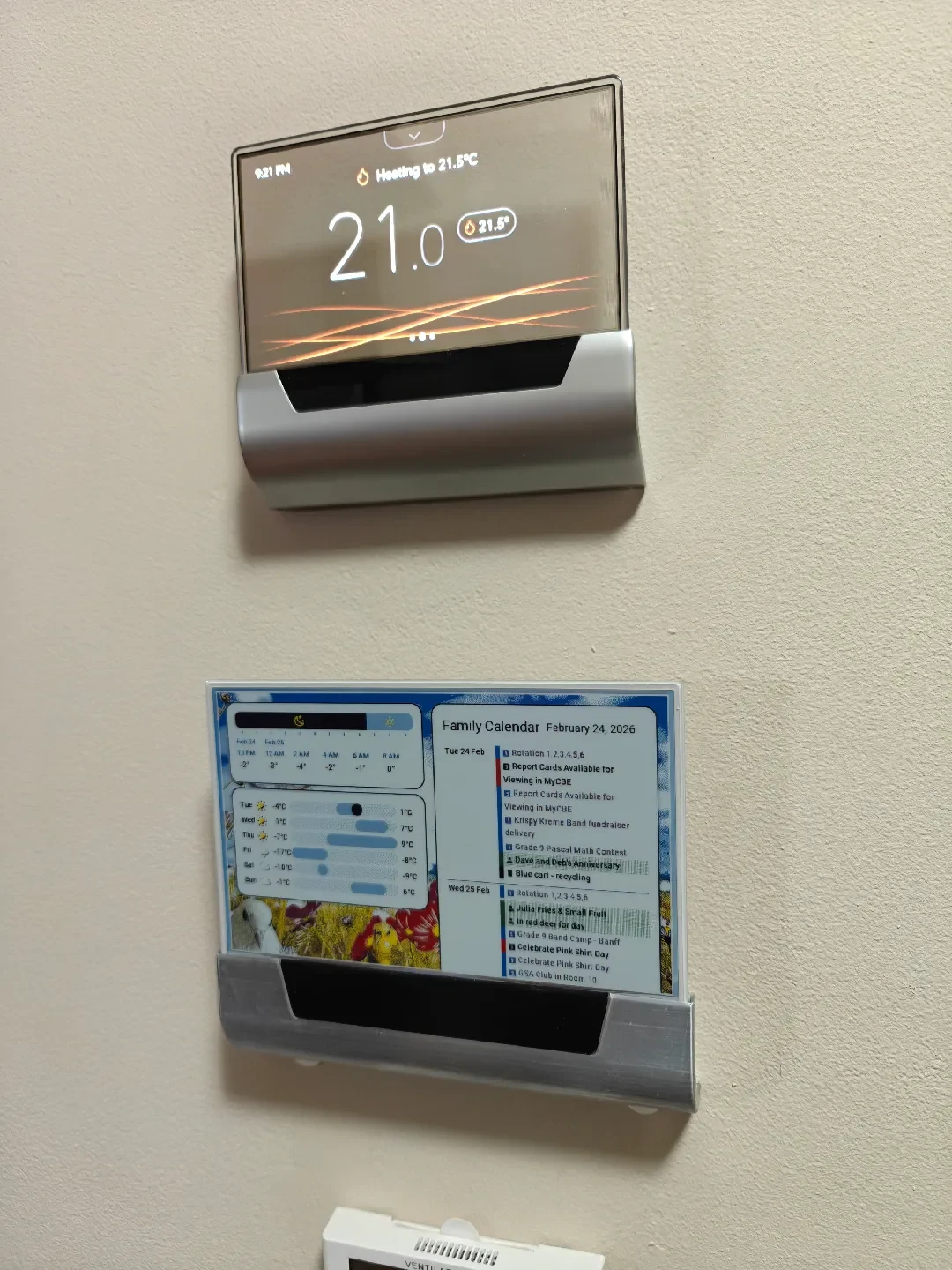

Корпус и бра вместе спроектированы так, чтобы выглядеть как термостат Johnson Controls Glas, поэтому, чтобы воссоздать первоначальный вид, напечатайте корпус глянцевым черным, а бра — глянцевым светло-серебристым (я использовал металлизированную серебристую шелковую нить ABS, так как мой серебристый PETG был более темный, менее серебристый оттенок). Я также нанес слой прозрачного глянцевого акрилового спрея на переднюю часть (пустого) корпуса, а также на переднюю и боковые стороны бра для дополнительного блеска.

Подробнее о комплекте TRMNL здесь: https://www.seeedstudio.com/TRMNL-7-5-Inch-OG-DIY-Kit-p-6481.html.

Подробнее о цветном дисплее можно узнать здесь: 7,3-дюймовый дисплей Spectrum(TM) 6 E-Ink/ePaper с разрешением 800 x 480 пикселей, интерфейс SPI, поддержка XIAO/Arduino.

Подробнее о великолепном (но снятом с производства) термостате Glas можно узнать здесь: GLAS.

Мой дисплей подключен к Home Assistant с помощью Puppet, указывая на пользовательскую панель управления, которая перенасыщена, поэтому лучше всего выглядит на электронной бумаге Spectra Color.
