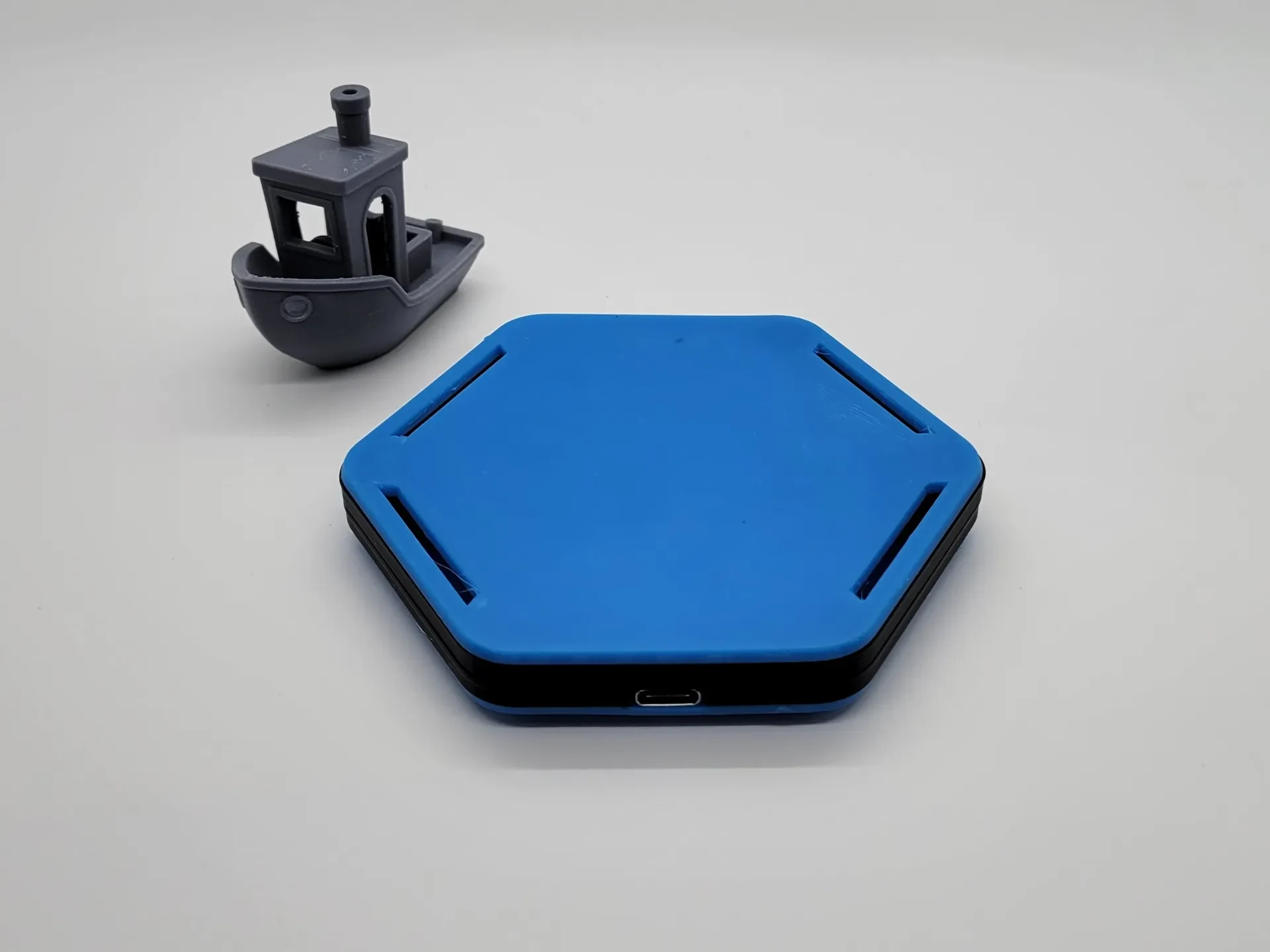

Беспроводная зарядная панель с двойной катушкой своими ру..

Советы по печати

Технология печати: FDM
Высота слоя: 0,2 мм.
Периметры: 4
Заполнение: 10 %
Узор заполнения: гироид
Рекомендуемый материал: ТПУ для верхней и нижней крышки, PETG или ABS для рамы.
Поддерживает: Нет
Тип поддержки: Нет

Примечания:
Задуманная как попытка создать зарядную площадку без светодиодов, эта конструкция своими руками не требует никаких винтов или инструментов для сборки.

Я понимаю, что этой детали у вас может не быть под рукой. Если вы решите попробовать, пожалуйста, не стесняйтесь комментировать любые проблемы, и я сделаю все возможное, чтобы этот дизайн работал на вас.

Зазоры можно отрегулировать на нашем сайте. Подробности смотрите в Инструкции по настройке.

Отказ от ответственности:
Эта конструкция использовалась для регулярной ночной зарядки в течение нескольких недель и не вызвала никаких проблем; однако я не утверждаю, что это безопасно и надежно.
Используйте на свой страх и риск.

Инструкции по настройке

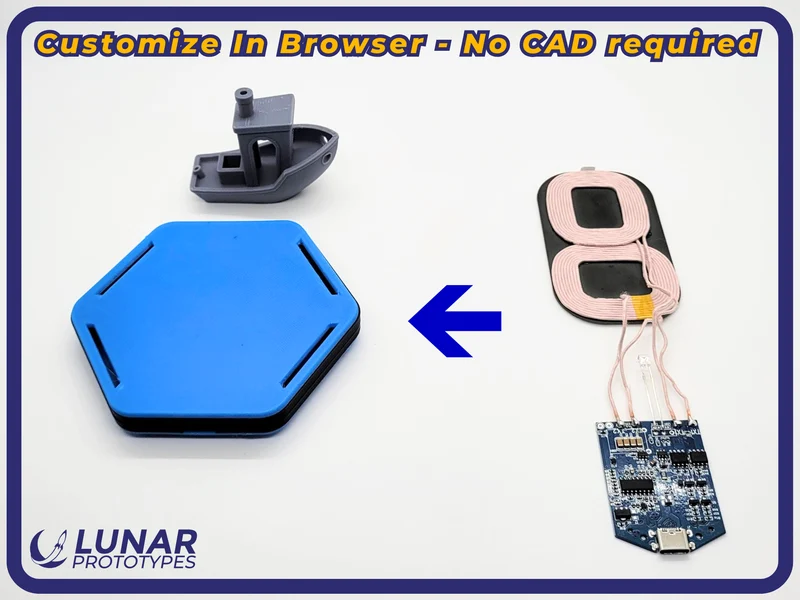

Настройте свою беспроводную зарядную панель своими руками прямо на веб-сайте Lunar Prototypes:

Беспроводная зарядная панель своими руками

Навигация: перейдите на вкладку настройки.
Настроить: введите желаемые размеры и конкретные настройки.
Отправить: нажмите «Отправить» и дождитесь завершения проектирования.

Примечание. Система настройки в настоящее время находится на стадии бета-тестирования. Мы активно его совершенствуем, и ваши отзывы имеют решающее значение для наших улучшений.

Инструкции по сборке

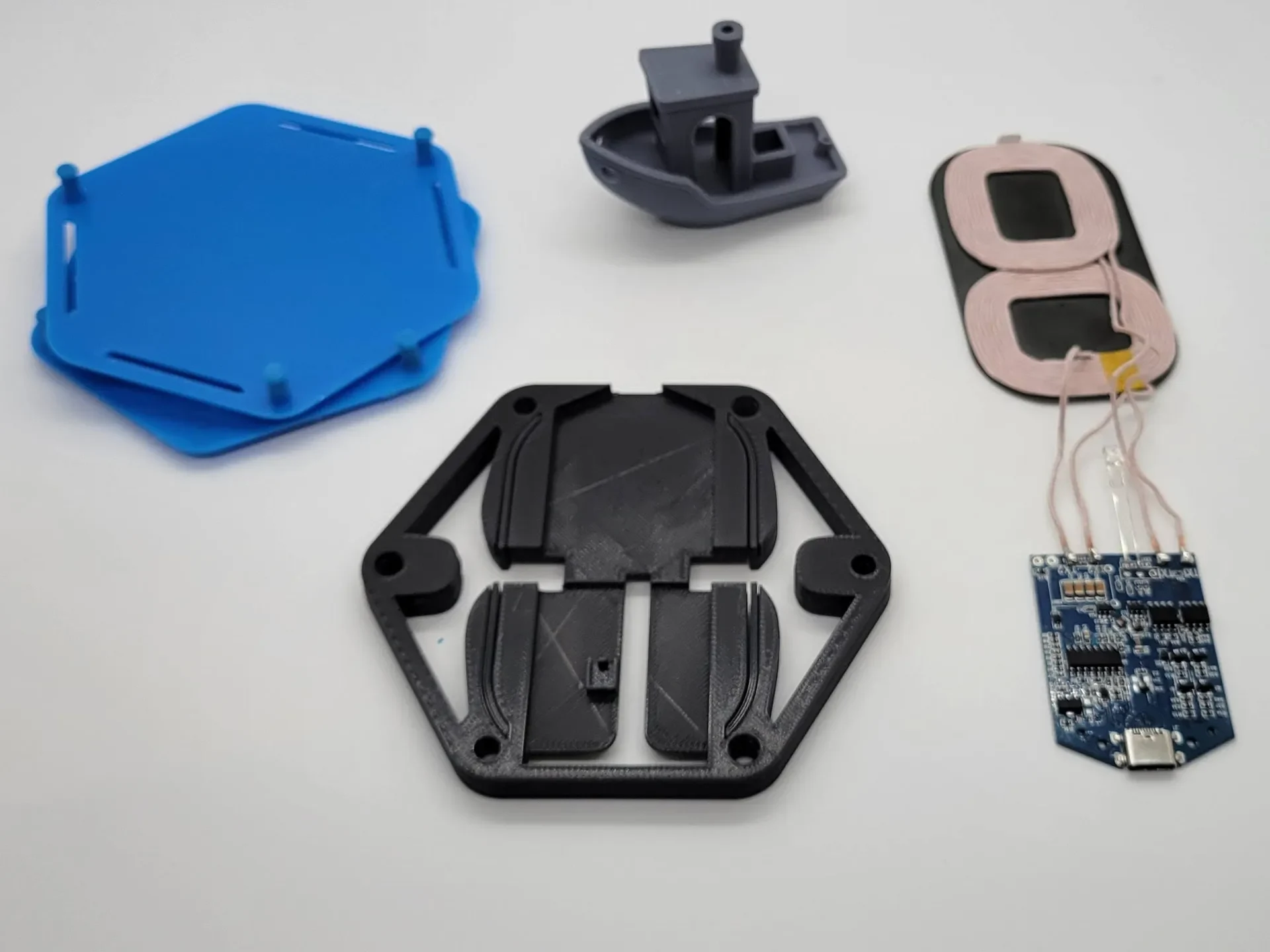

Необходимые материалы:
Беспроводная зарядная панель с двойной катушкой

Ссылка на видео сборки:

Лунные прототипы

Инструкции:

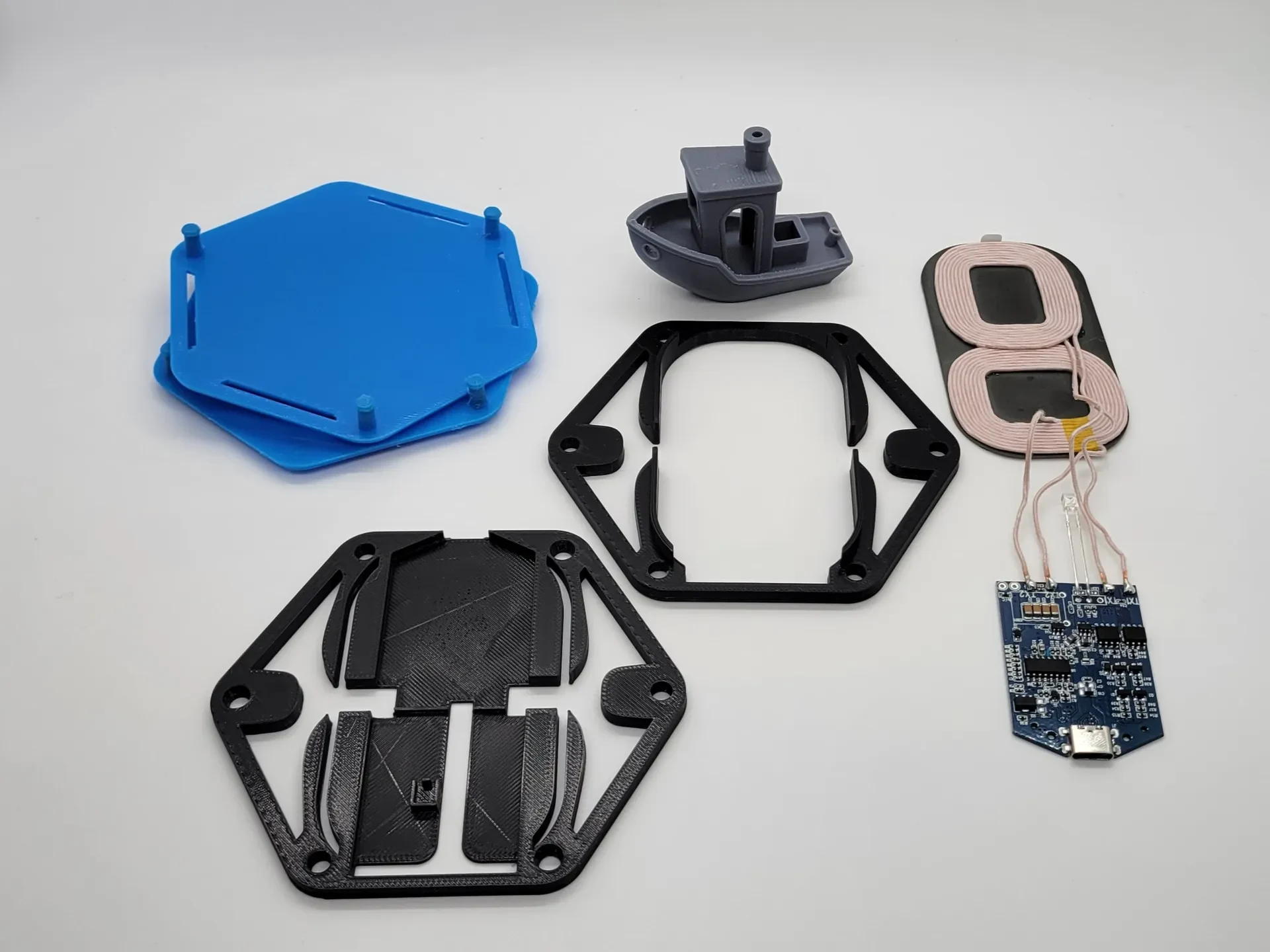

1. Распечатайте все детали

2. Вставьте корпус катушки в корпус платы.

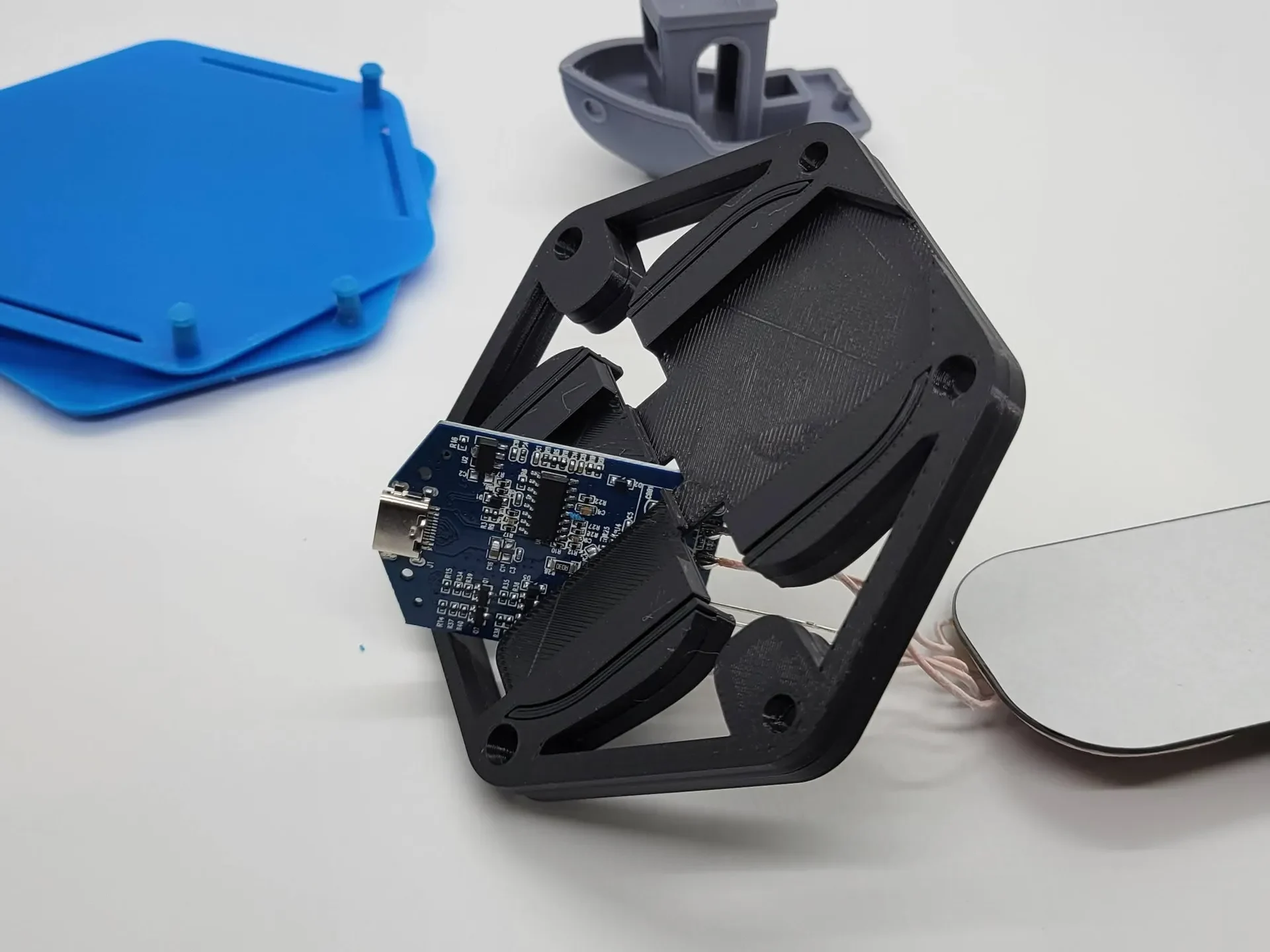

3. Вставьте плату через отверстие в корпусе платы.

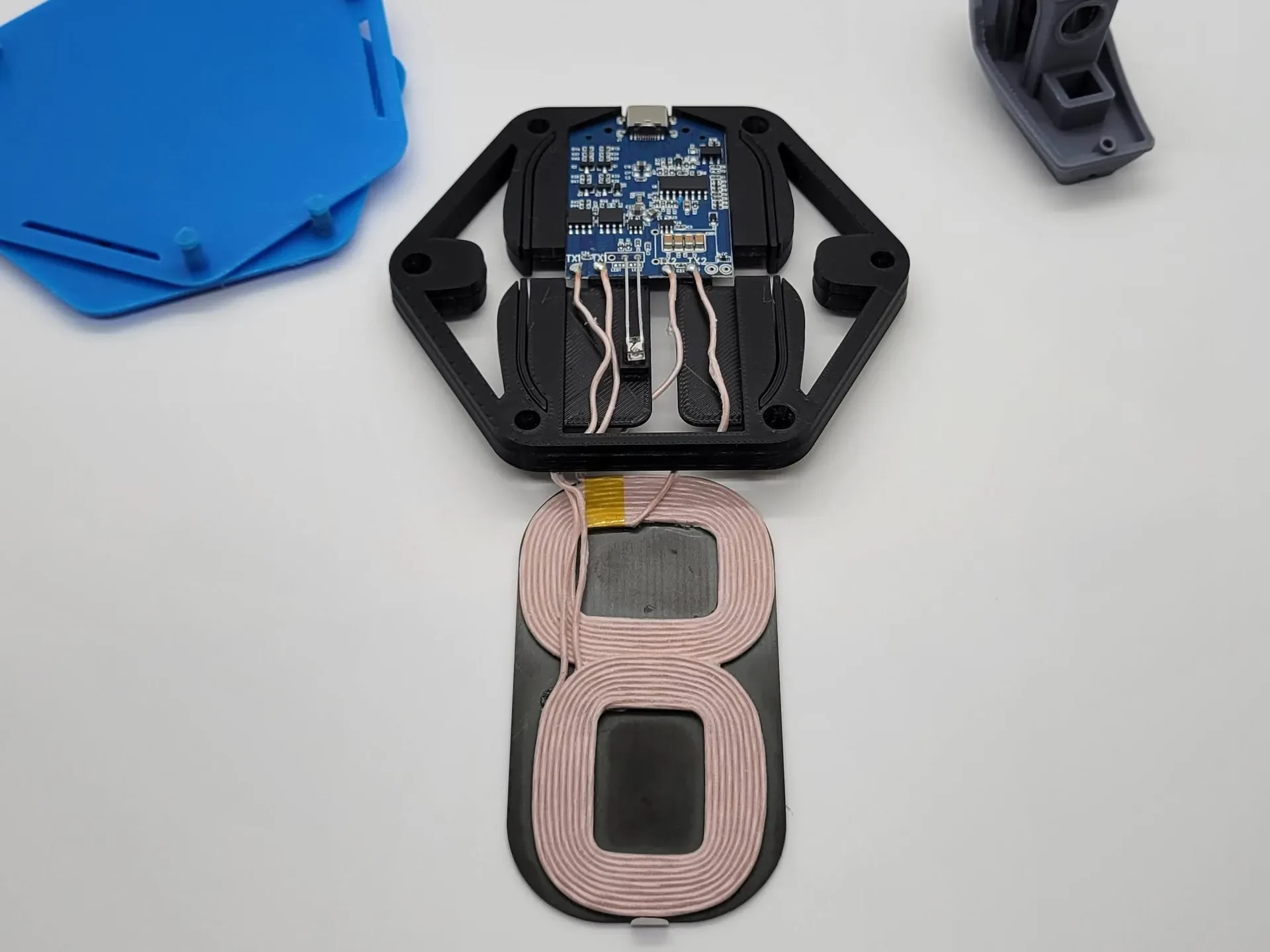

4. Аккуратно вставьте плату на место стороной USB C к отверстию. Вставьте светодиод в корпус светодиода.

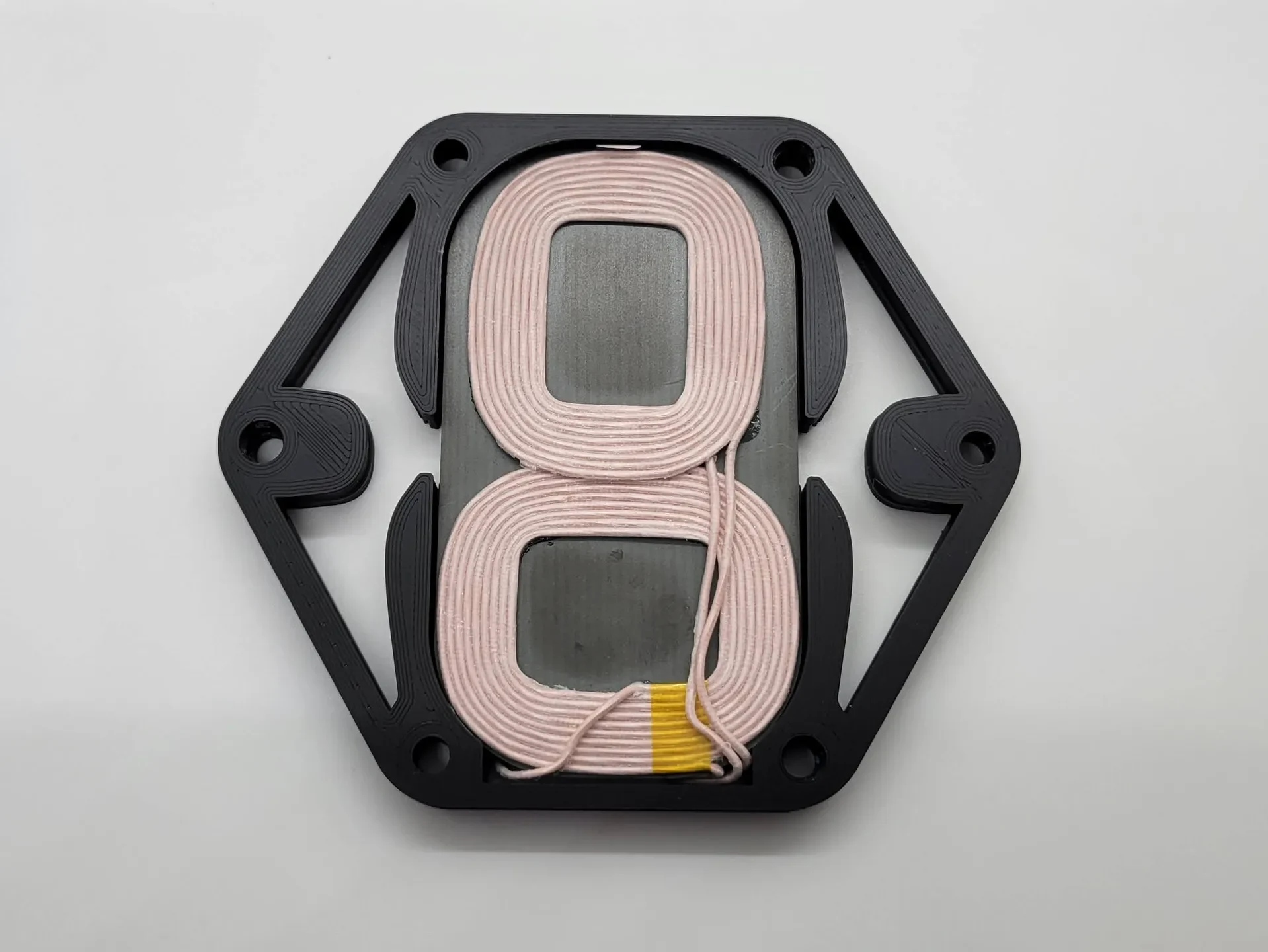

5. Расположите провода так, чтобы они находились по бокам платы катушки, и аккуратно прижмите плату катушки на мес��о.

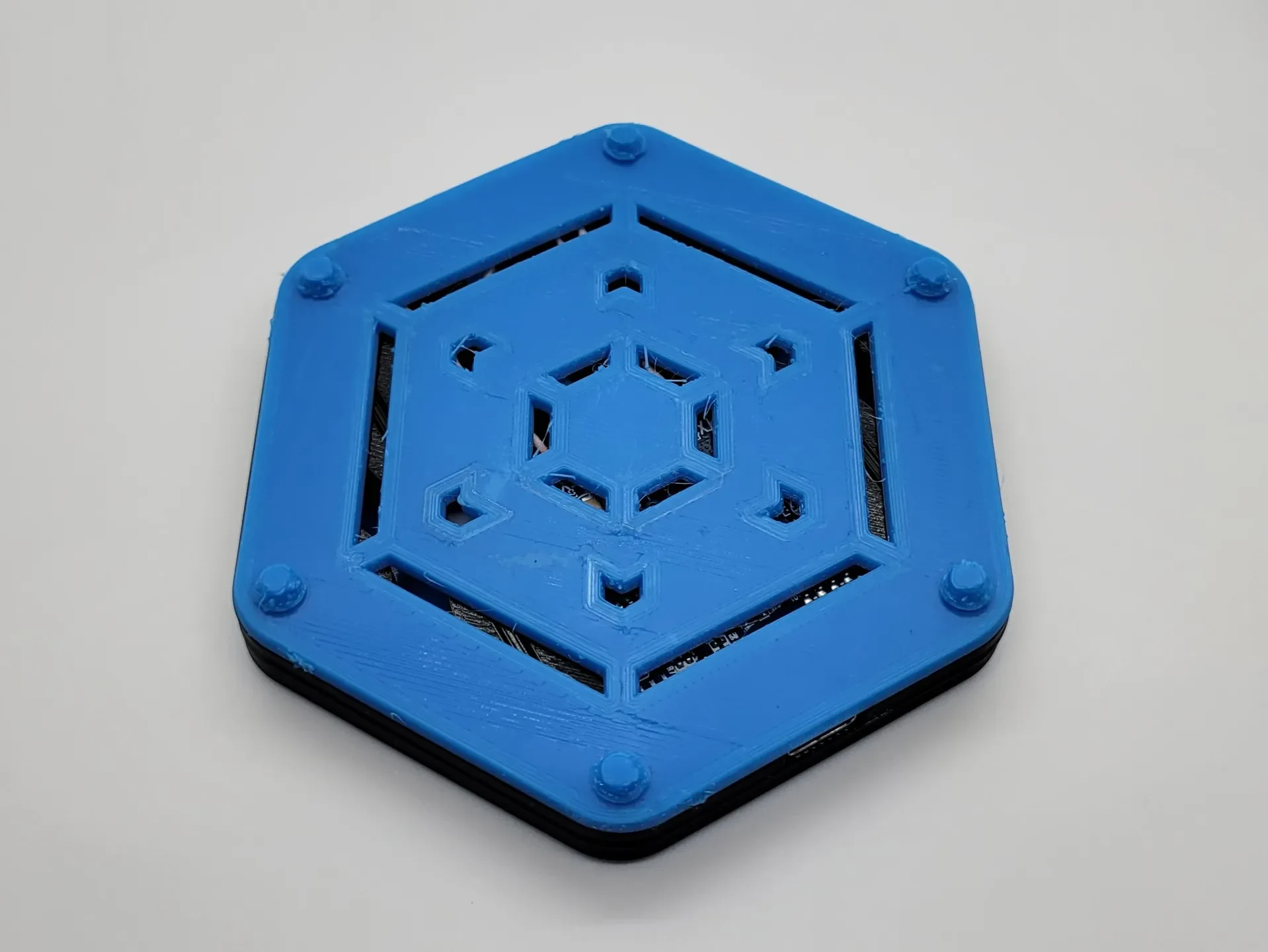

6. Установите верхнюю крышку так, чтобы вентиляционные отверстия находились на противоположных сторонах разъема USB C, а штырь находился справа. Нажмите на место. Повторите для нижней крышки.

7. Вставьте ножки

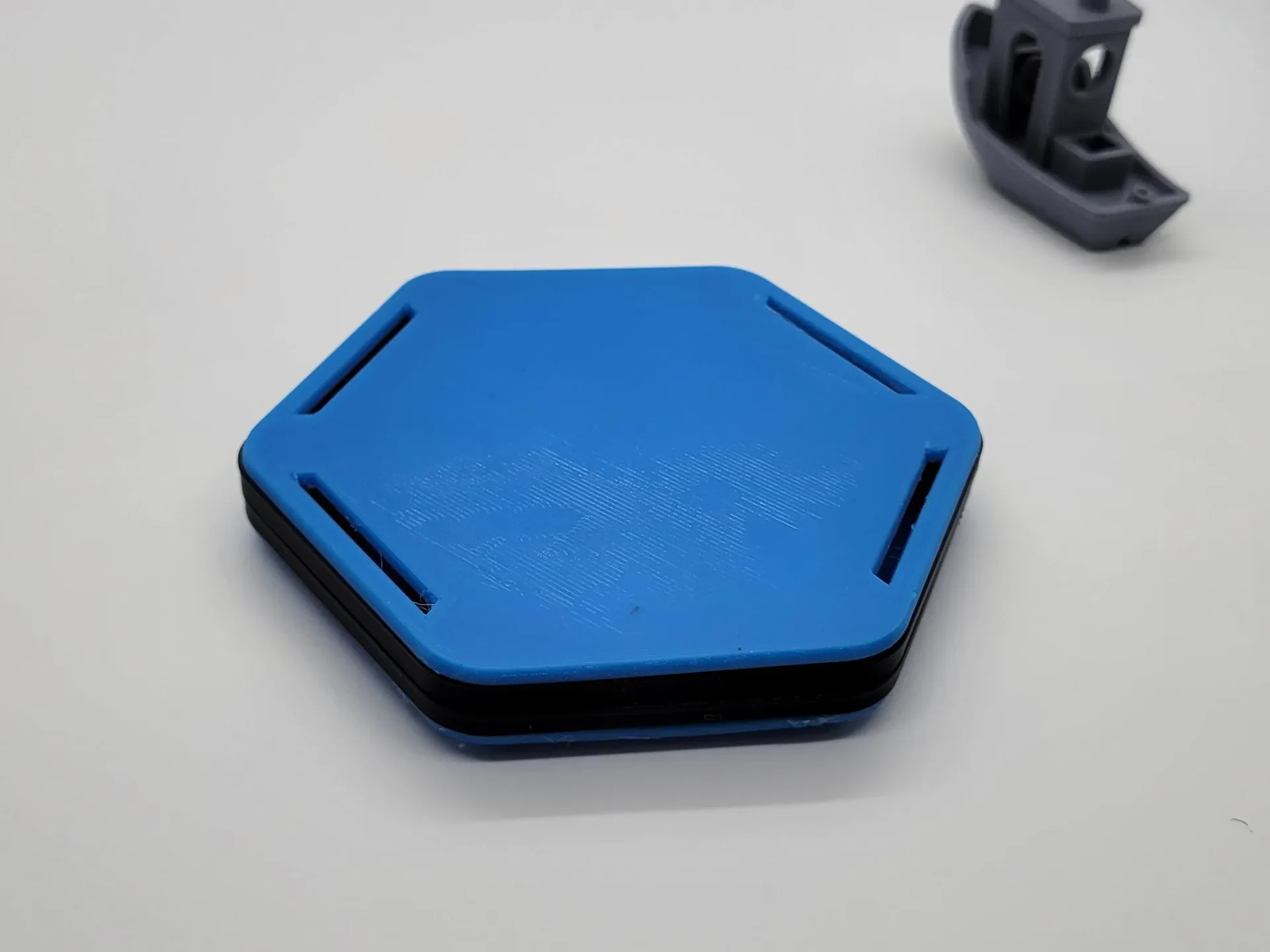

8. Подключите и заряжайте!
