Прецизионная электрическая отвертка своими руками (USB-C ..

Описание

Название: Прецизионная электрическая отвертка своими руками (USB-C и N20)

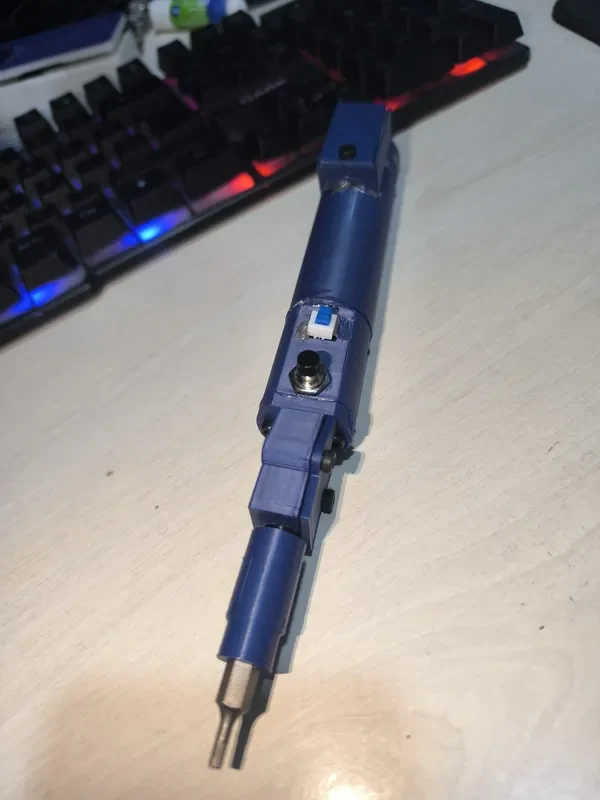

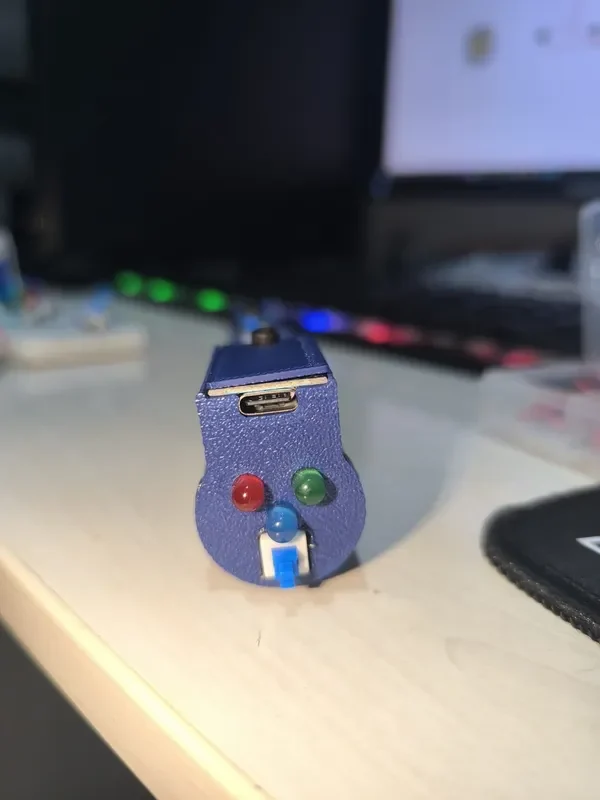

Описание: Это электрическая отвертка, полностью распечатанная на 3D-принтере, оснащенная мотор-редуктором N20 и одной литий-ионной батареей 18650. Он оснащен зарядкой USB-C (TP4056) и светодиодными индикаторами. Идеально подходит для разборки небольшой электроники, ноутбуков, хобби и обслуживания 3D-принтеров.

Особенности:

Перезаряжаемый (USB-C)

Эргономичный дизайн в виде ручки

Совместимость со стандартными шестигранными битами

Простая электронная схема

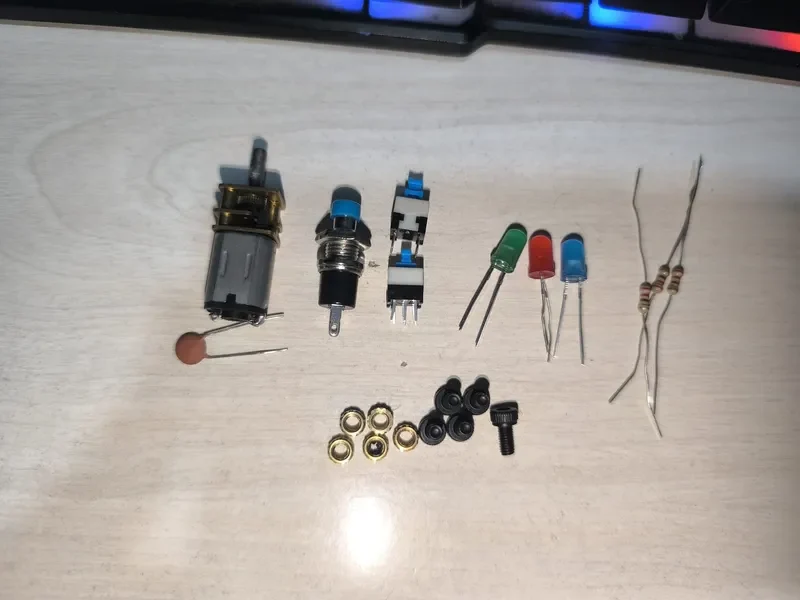

Спецификация материалов (BOM)/Необходимые детали:

1 мотор-редуктор N20 (рекомендуется: 75-150 об/мин для крутящего момента)

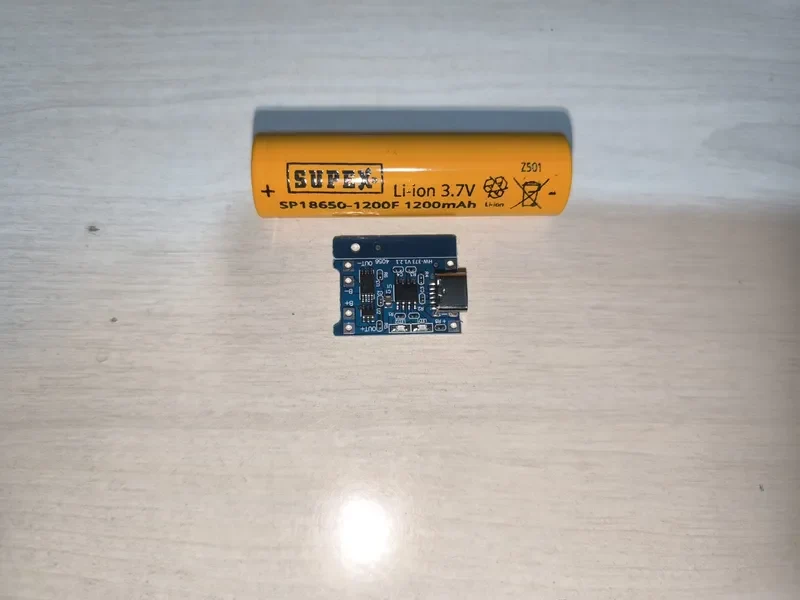

1x модуль зарядки USB-C TP4056

1x 18650 литий-ионный аккумулятор

2x мини-тумблера (7x7)

1x кнопка

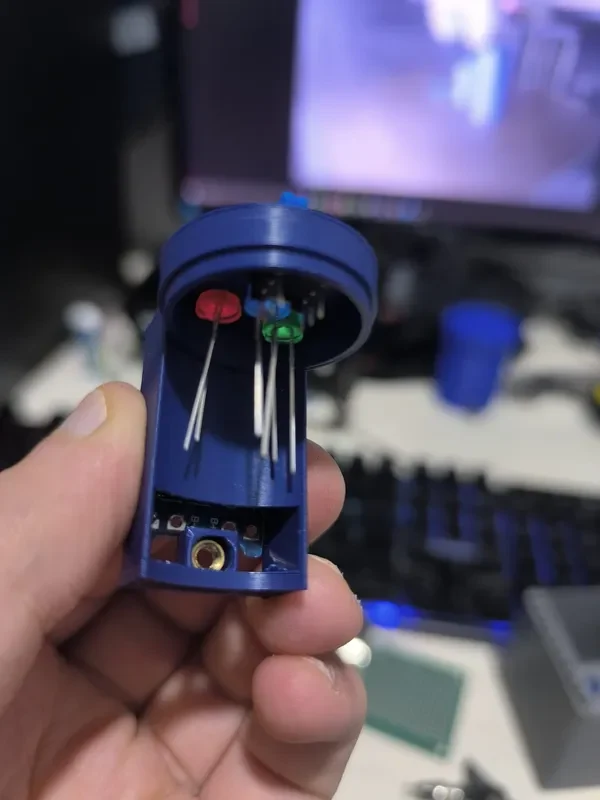

3 светодиода (красный, зеленый, синий) + резисторы

5 винтов M3 и вставные гайки

Провода и паяльное оборудование

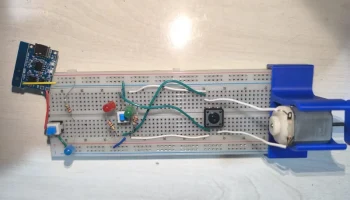

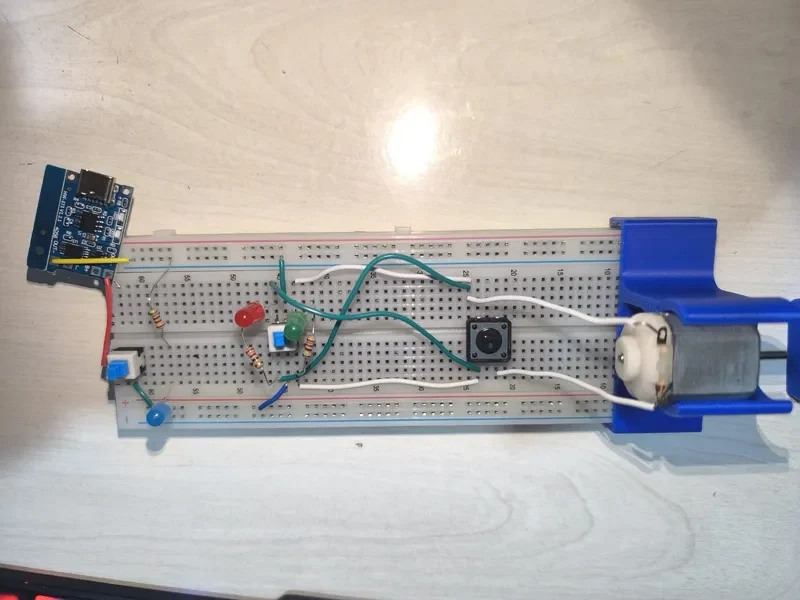

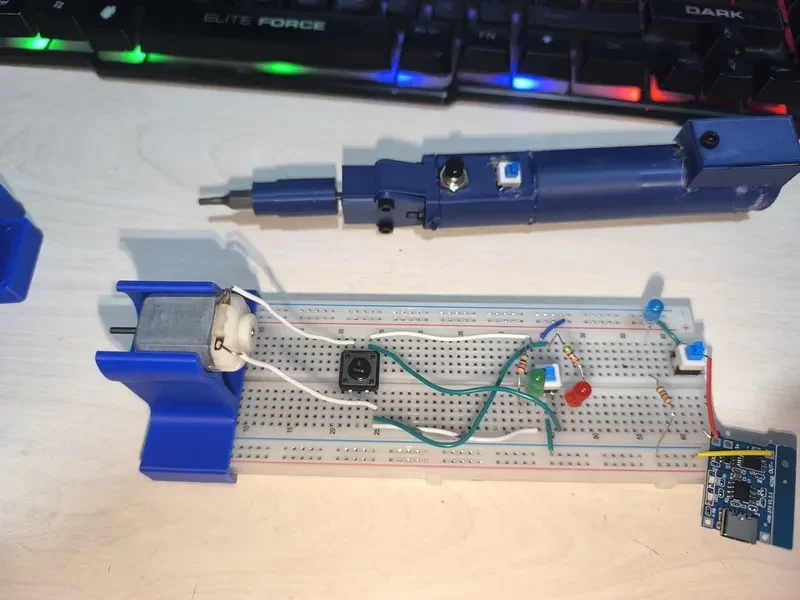

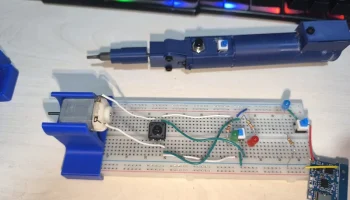

Руководство по сборке: Схема подключения на макетной плате приведена на прилагаемых фотографиях. Корпус предназначен для печати с минимальными опорами.

-Вы можете использовать горячий клей для деталей без винтов.

Рекомендации по печати

Материал: ПЛА

Сопло: 0,4 мм

Высота слоя: 0,2 мм

Стены/периметры: 3 (для большей прочности я разработал большинство деталей толщиной 1,2 мм)

Заполнение: 15%

Поддержки: включите поддержку дерева.

Установка магнита: Для Bit_Holder.stl добавьте команду «Пауза на высоте» в слайсер, чтобы вставить магниты до того, как отпечаток создаст верхний слой (я добавил 5 магнитов 8x2).
