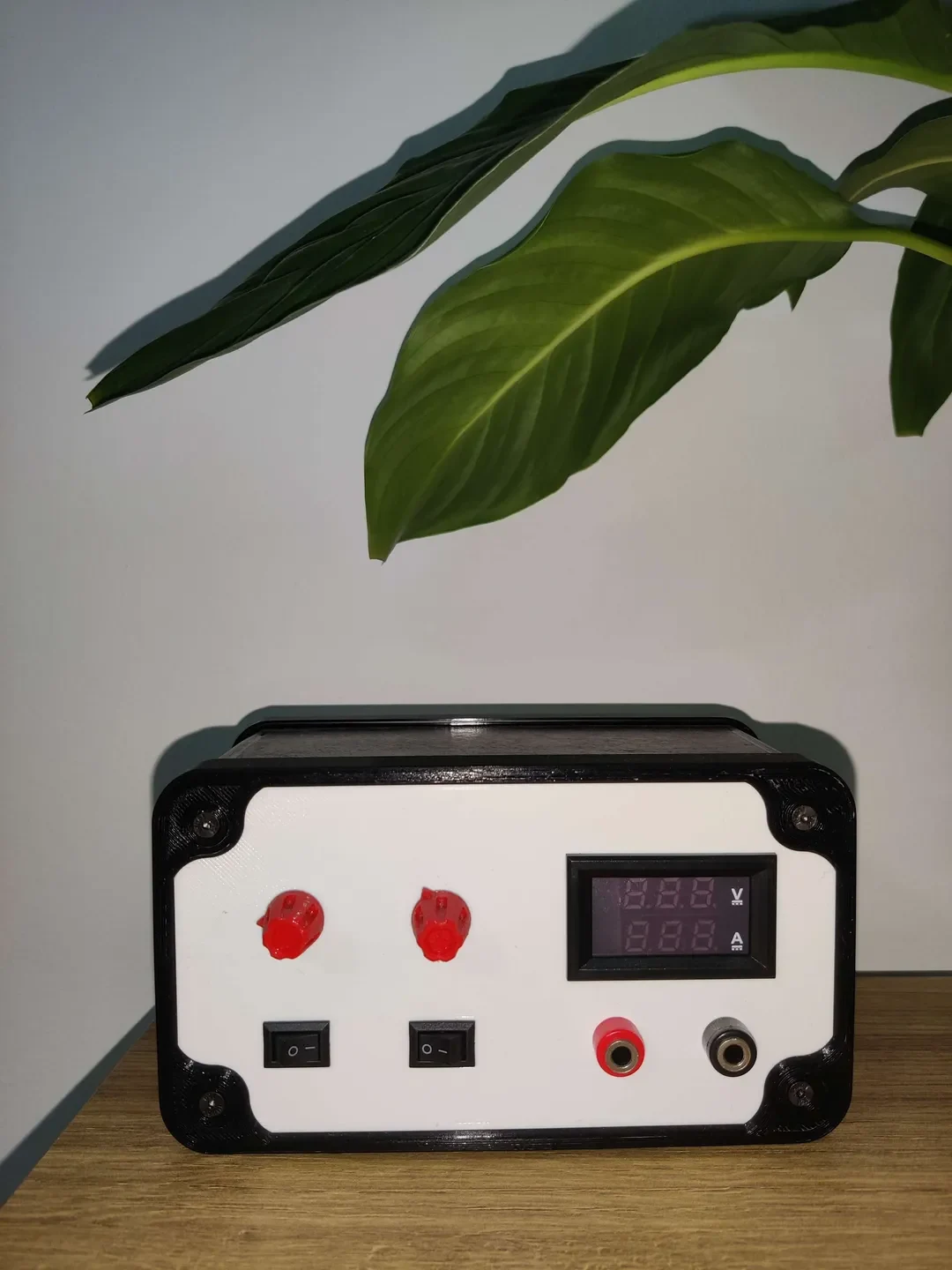

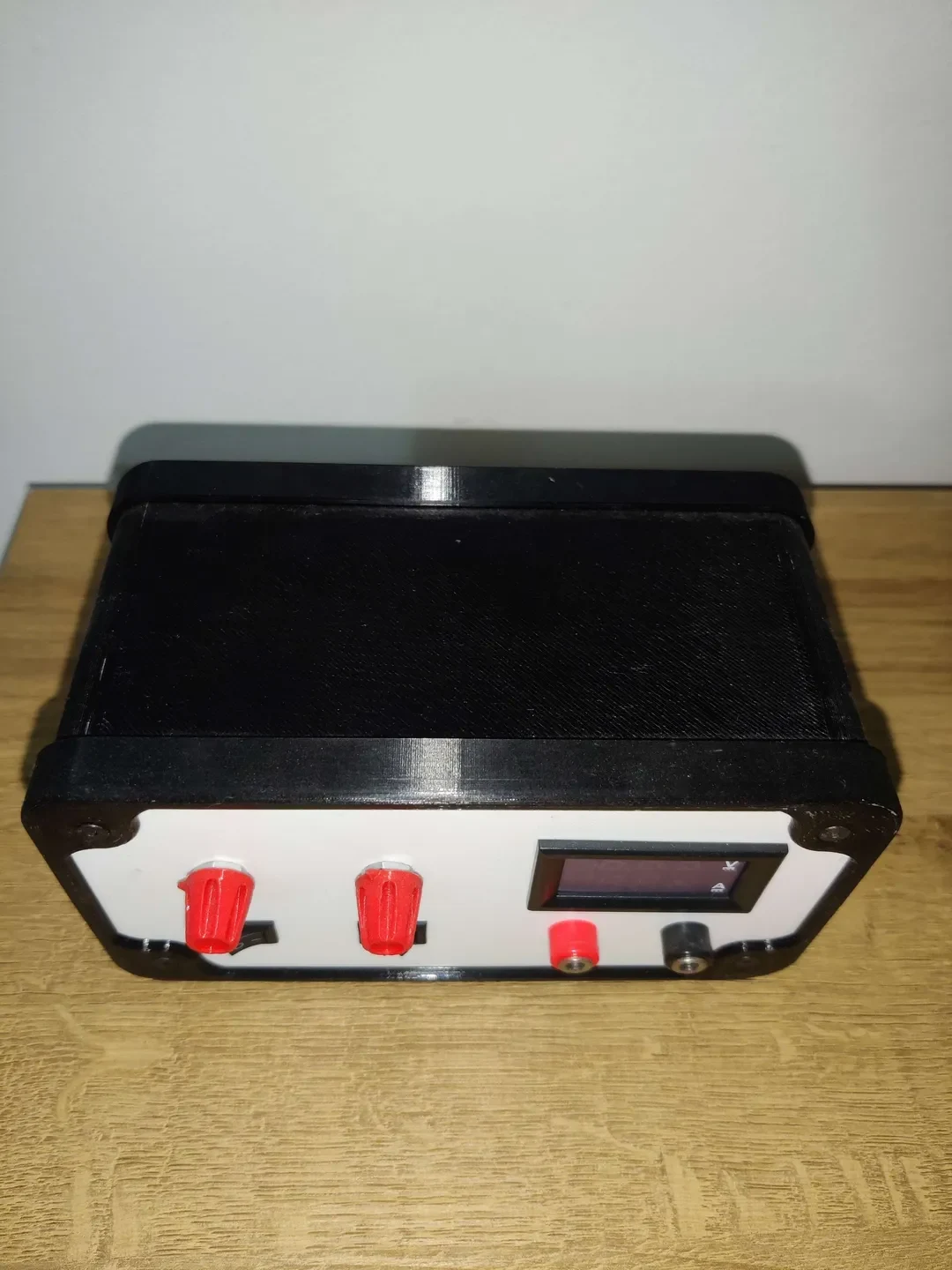

Блок питания DC-DC своими руками

Простой электронный блок питания для хобби.

Деталь, которая вам понадобится:

1x https://www.aliexpress.com/item/1005006032819508.html?spm=a2g0o.productlist.main.1.3059247c7T 2V0s&algo_pvid=dde84f5a-1f98-4bc9-ae94-37a0043a8d7f&utparam-url=scene%3Asearch%7Cquery_from%3A — Входной разъем постоянного тока
1x https://www.aliexpress.com/item/1603544648.html?spm=a2g0o.order_list.order_list_main.1264.658a1802pBefNP — основная плата
1 пара https://www.aliexpress.com/item/1005002425813313.html?spm=a2g0o.order_list.order_list_main.1061.658a1802pBefNP — — разъемы каналов

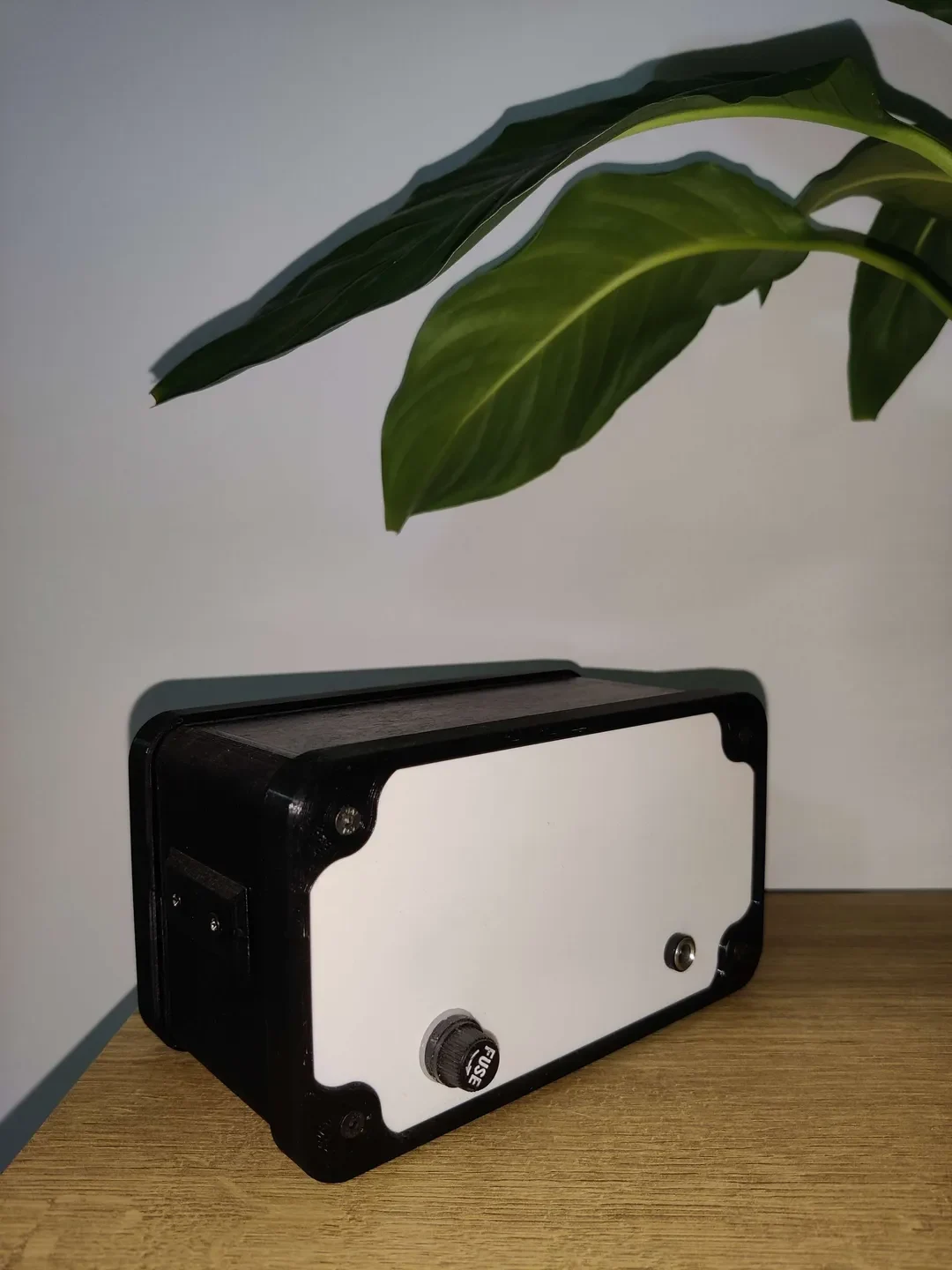

1x https://www.aliexpress.com/item/4000599812858.html?spm=a2g0o.order_list.order_list_main.1284.658a1802pBefNP — держатель предохранителя для защиты
1x https://www.aliexpress.com/item/4000833460994.html?spm=a2g0o.productlist.main.75.1420228cFZ9 MEq&algo_pvid=0184ab4e-8367-46ba-9efa-544113720112&utparam-url=scene%3Asearch%7Cquery_from%3A — дисплей
2x https://www.aliexpress.com/item/1005006166479426.html?spm=a2g0o.productlist.main.1.176764faW5 vgJQ&algo_pvid=56987431-98d0-4cc5-8224-e6de911a08cc&utparam-url=scene%3Asearch%7Cquery_from%3A — две кнопки — одна для включения БП и одна для включения выходного канала
Кроме того, хорошо иметь провода + термоусадочные трубки.

КОМБИНИРОВАННАЯ ЦЕНА: +-12€

В качестве потенциометров я использовал:

2x https://www.aliexpress.com/item/1664238324.html?spm=a2g0o.order_list.order_list_main.1481.658a1802pBefNP (10 тыс.)

Поскольку основная плата представляет собой всего лишь преобразователь постоянного тока, способный потреблять ток 5 А, для источника питания требуется дополнительный источник переменного тока в постоянный ток между сетью и ее входом.

Источник питания на самом деле не так уж и хорош, поскольку его минимальное напряжение может достигать только 1 В, а ограничение тока можно установить только при замыкании одного из каналов.

Диапазон напряжения всегда составляет от 1 В до X (в зависимости от того, какой тип входного источника переменного и постоянного тока у вас есть (в примерах на 24 В добавлена возможность перехода на 24 В))

В целом это действительно дешевый способ получить простой регулируемый источник питания постоянного тока. Обычно я использую его для зарядки аккумуляторов и тестирования простых плат при их ремонте.

Всю инструкцию по сборке электроники можно найти здесь:

https://www.instructables.com/DIY-Mini-Lab-Power-Supply/
