Creality Falcon2 Pro - сквозная наружная дверь для венти...
Коллекция Falcon2 Pro
Это выпускное отверстие в двери, которое я использую для своего лазерного резака/гравера, в котором используется шланг диаметром 75 мм/3 дюйма. Толщина моей двери 44,5 мм.
Вам нужно будет распечатать это:
Door_exhaust_port

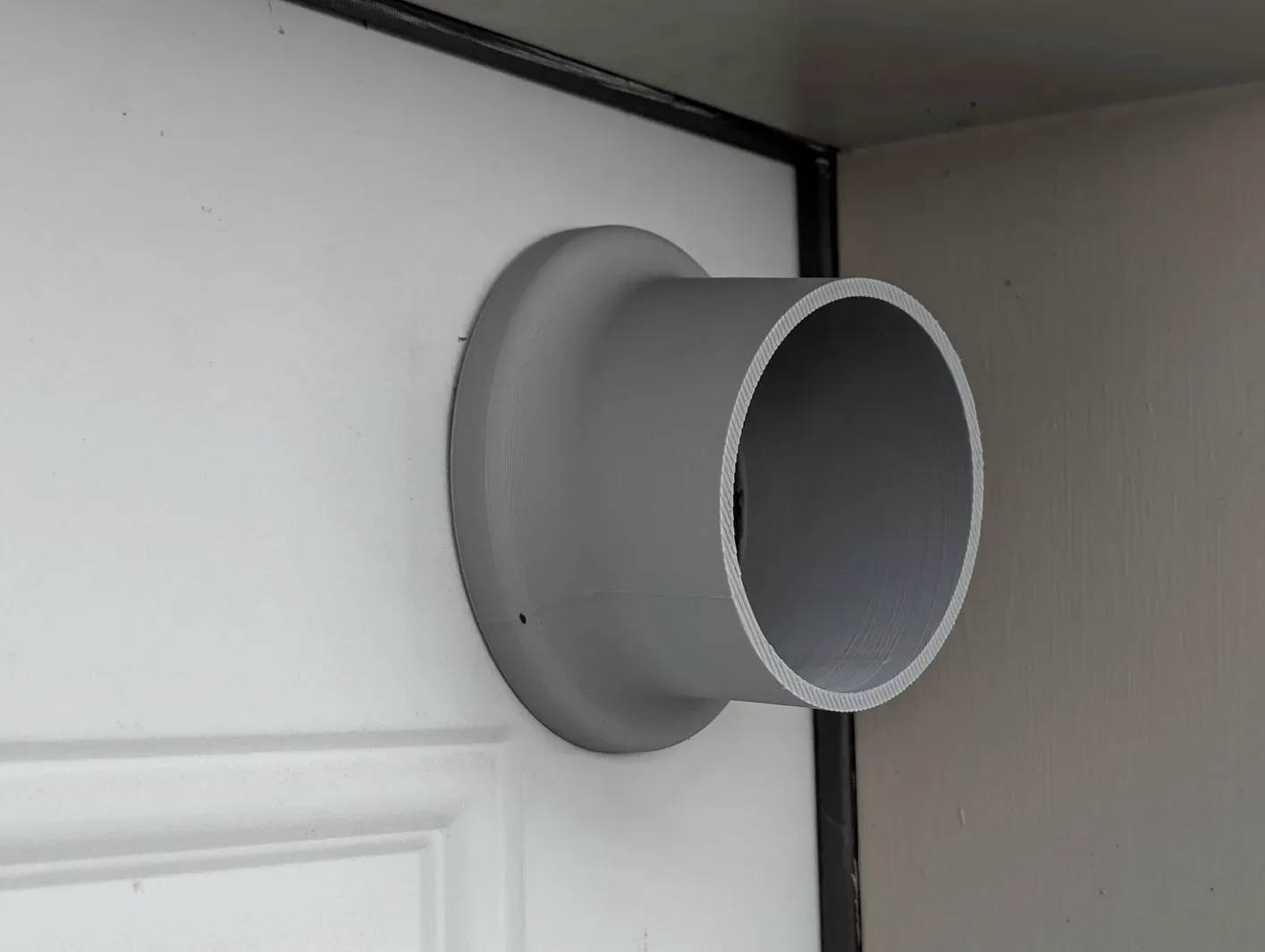

и один из этих наборов устанавливает выхлоп_директор_короткое или выхлоп_директор_длинное/съемное/дождевое сливное отверстие.
Для меня это был самый д��шевый способ истощить мою машину, если мне понадобится ремонт в будущем (замена двери или ремонт стены).

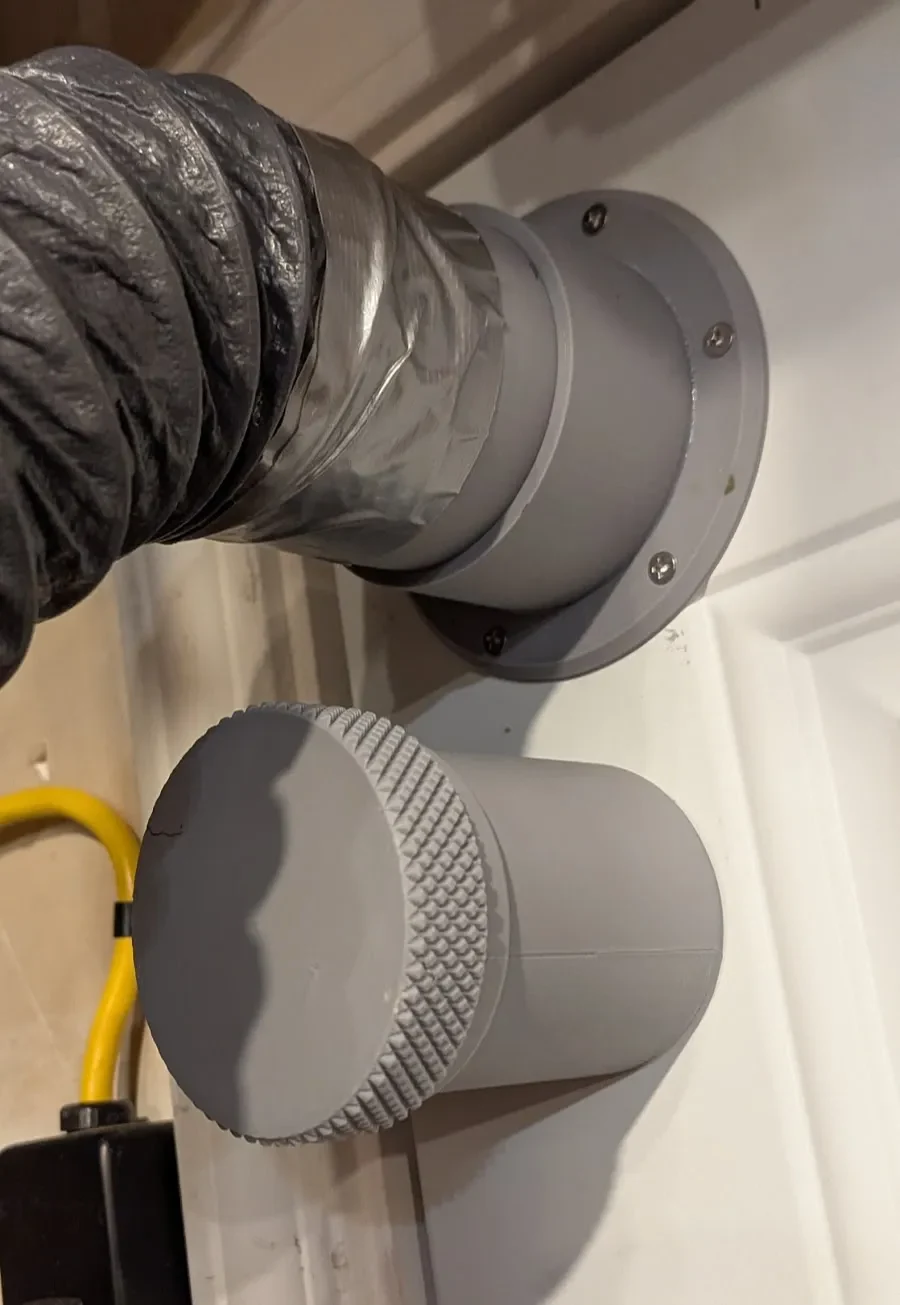

При этом используется фрикционная посадка, подобная вакуумному соединению для шланговой муфты. Также имеется заглушка, закрывающая отверстие, когда он не используется. Сзади у него есть отверстия для (3) магнитов 12x3, поэтому вы можете хранить его на двери, пока у вас есть вытяжной шланг, используя порт.
Распечатайте все детали в ориентированном виде и без подставок. (3) периметры, по крайней мере, для прочности.
Я вырезал отверстие, используя твердосплавную коронку Dremel и направляющую для резки.

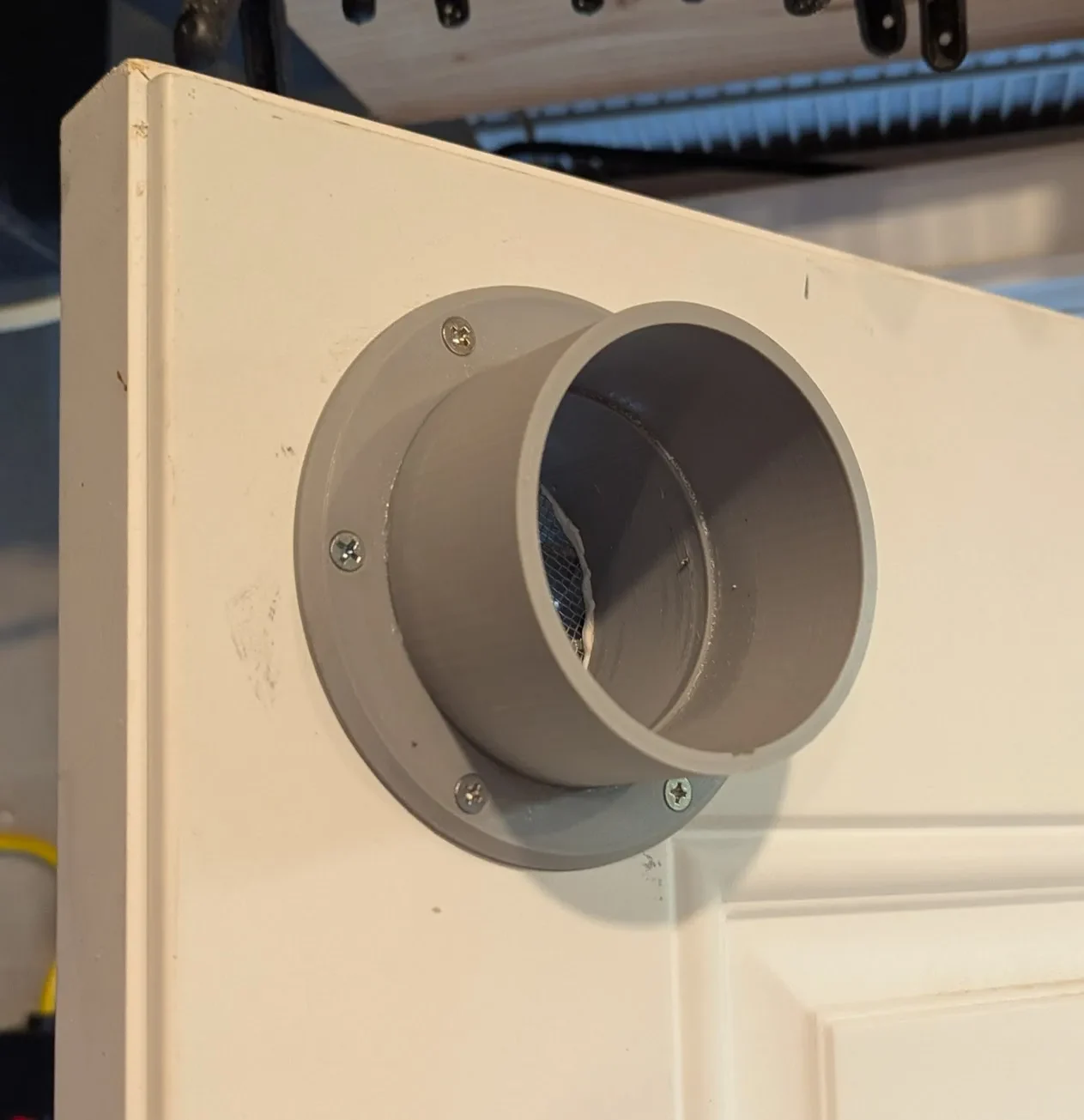

Крепится с помощью шурупов для дерева ½ дюйма №6, которые при небольшом давлении вкручиваются в сталь. Остановитесь, когда сядете, иначе они разденутся.
Сначала я устанавливаю внутреннюю печатную часть, затем наношу герметик на край печатной детали, к которому будет прилегать внешняя решетка. Это помогает обеспечить герметичность и исключить весь дым из гаража.

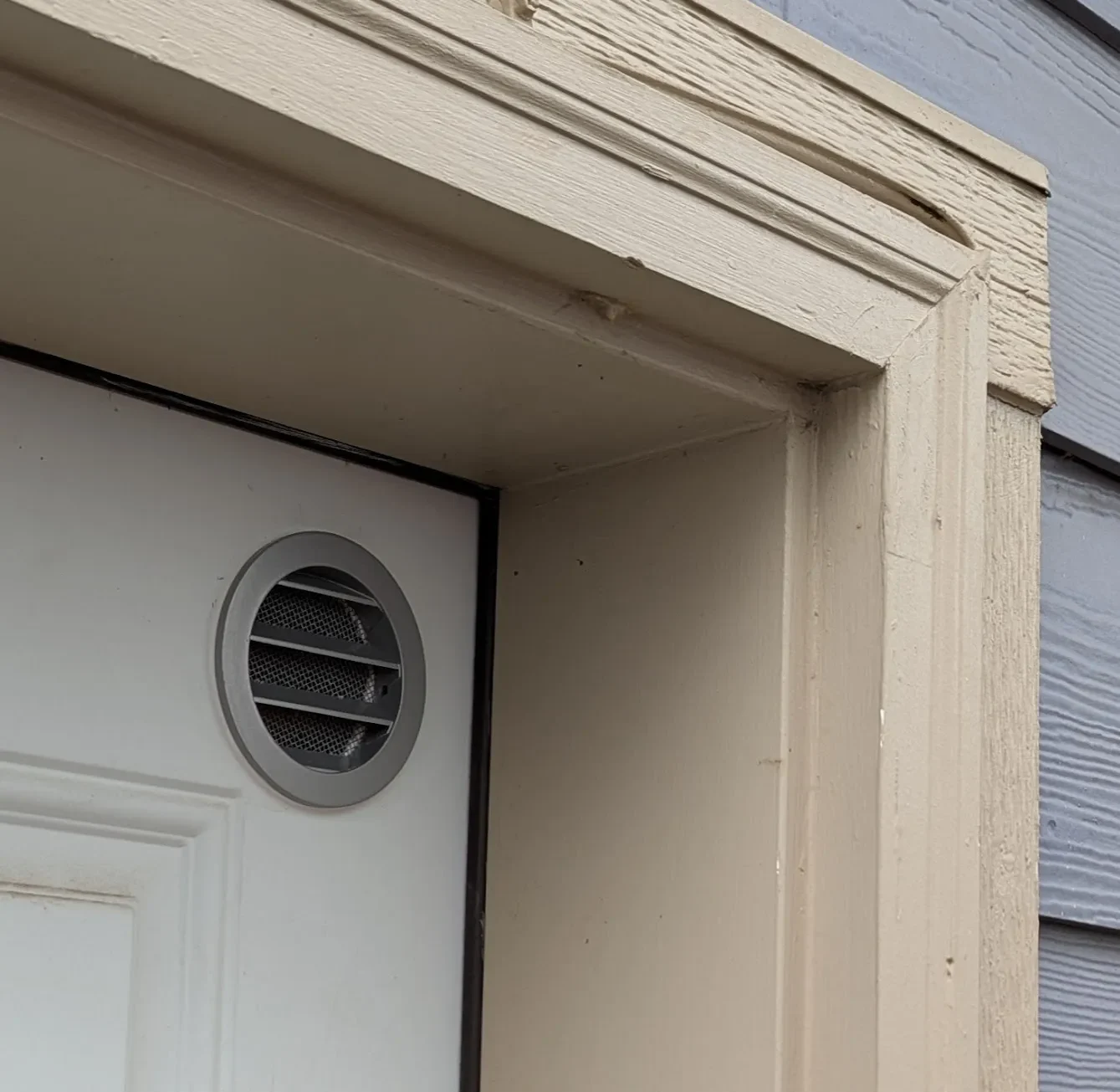

Я использую эту вытяжную решетку снаружи, заделанную герметиком. Внешняя решетка от Amazon — www.amazon.com/gp/product/B0C4TQ4S5D/?th=1 Она имеет коническую форму, поэтому для определения размера отверстия используйте размер отверстия 3,1 дюйма.
Изображения взяты из моего старого дизайна, который был более громоздким. Я удалил ненужную глубину.

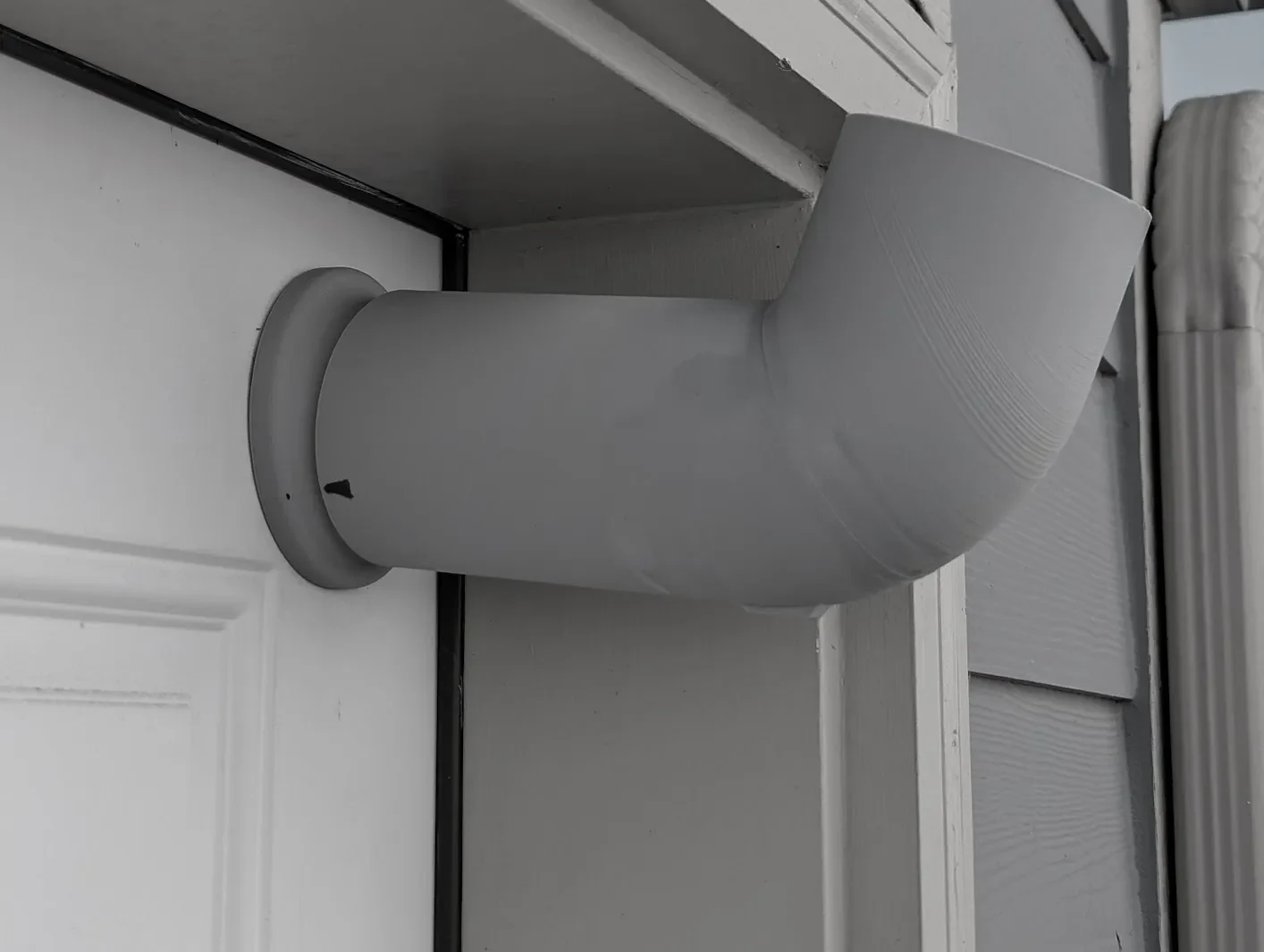

Существует также водосточная труба, которая защищает вентиляционное отверстие и направляет выхлопные газы вниз, а не прямо наружу, если вы пытаетесь удержать это в определенном месте. Склейте вместе и прикрепите двусторонним скотчем.
