Ножка шкафа DIY Kitchens (Великобритания) для установки к..

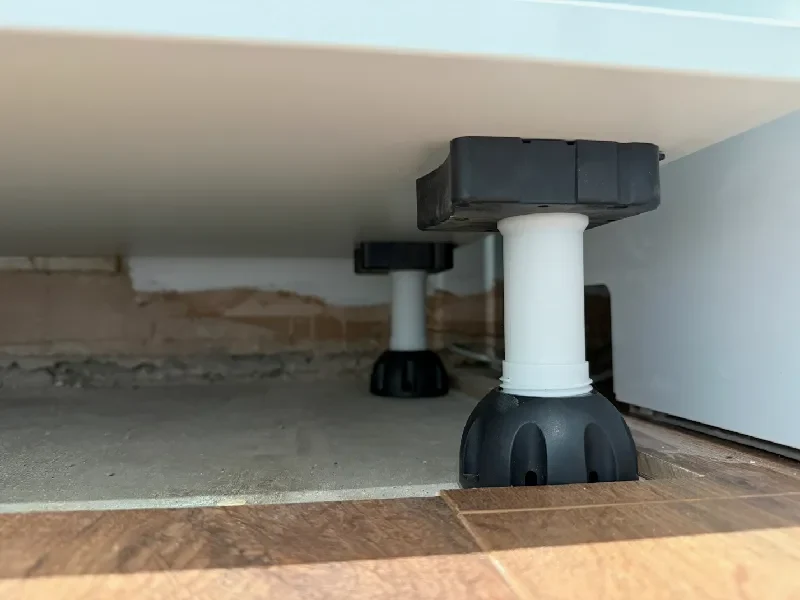

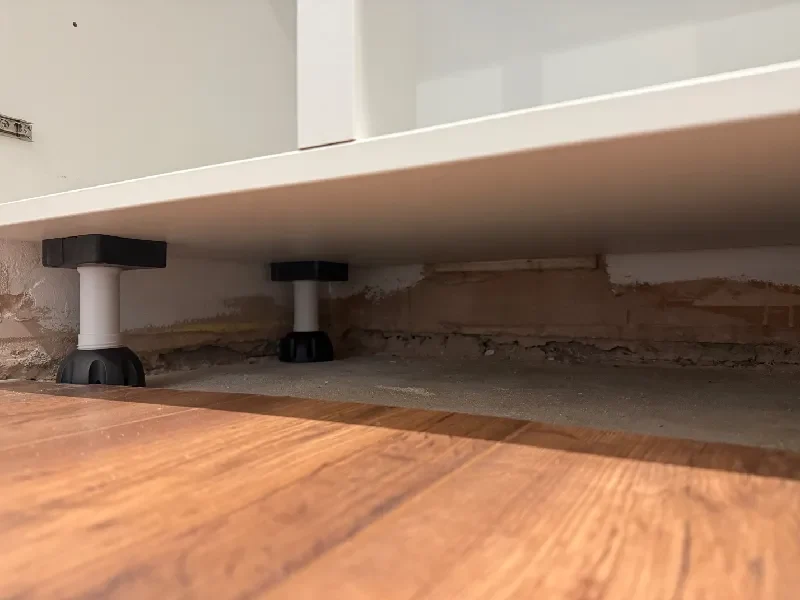

Мой сын переоборудовал свою кухню с помощью техники, купленной на сайте diy-kitchens.com, и — из-за ошибки — обнаружил, что ему пришлось заменить один шкаф, который уже находился под новой рабочей поверхностью. Длина поставленных ножек, а также сочетание высоты рабочей поверхности и нового пола означали, что он не смог разместить новый шкаф в пространстве.

Я перепроектировал ножку, чтобы создать новую конструкцию с уменьшенной длиной ножки, чтобы она поместилась в небольшом пространстве.

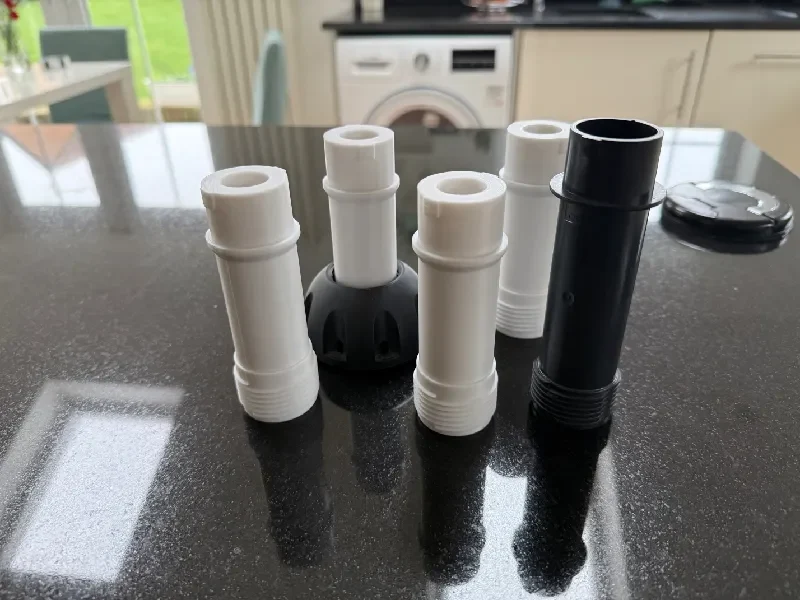

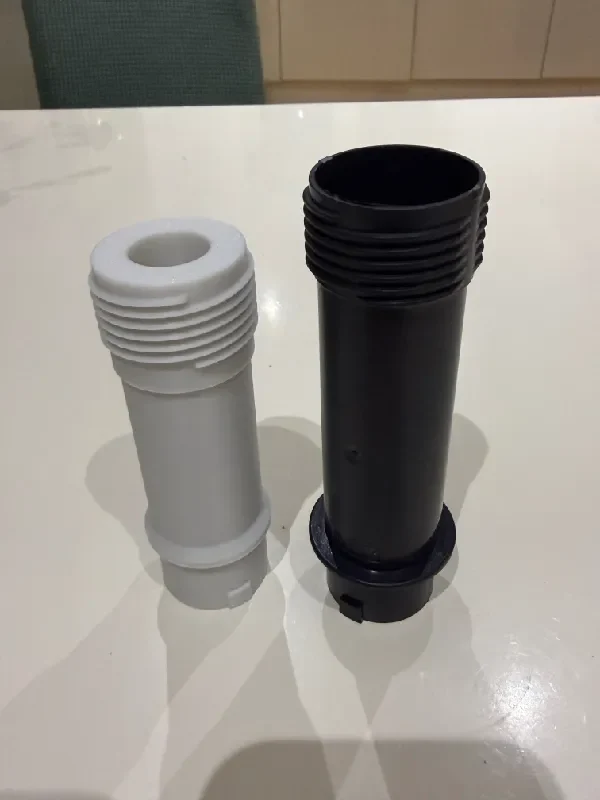

Модель параметрическая, поэтому вы можете менять длину средней части штанины. Длина средней части файла STL составляет 69 мм, а длина средней части исходной ножки составляла около 90 мм.

Если вы хотите изменить длину на другую, загрузите файл .f3d в Fusion360, перейдите в диалоговое окно «Изменить параметры» и измените «выражение» параметра «ShaftMidLength» на нужное количество мм.

Также может использоваться для замены сломанных или поврежденных ножек шкафа.

Печатается без подставок, если вы расположите модель вертикально, так чтобы винтовой конец был внизу (та же ориентация, в которой она будет использоваться).

Я напечатал модель из PETG с кубическим заполнением, чтобы улучшить ее прочность на сжатие.
