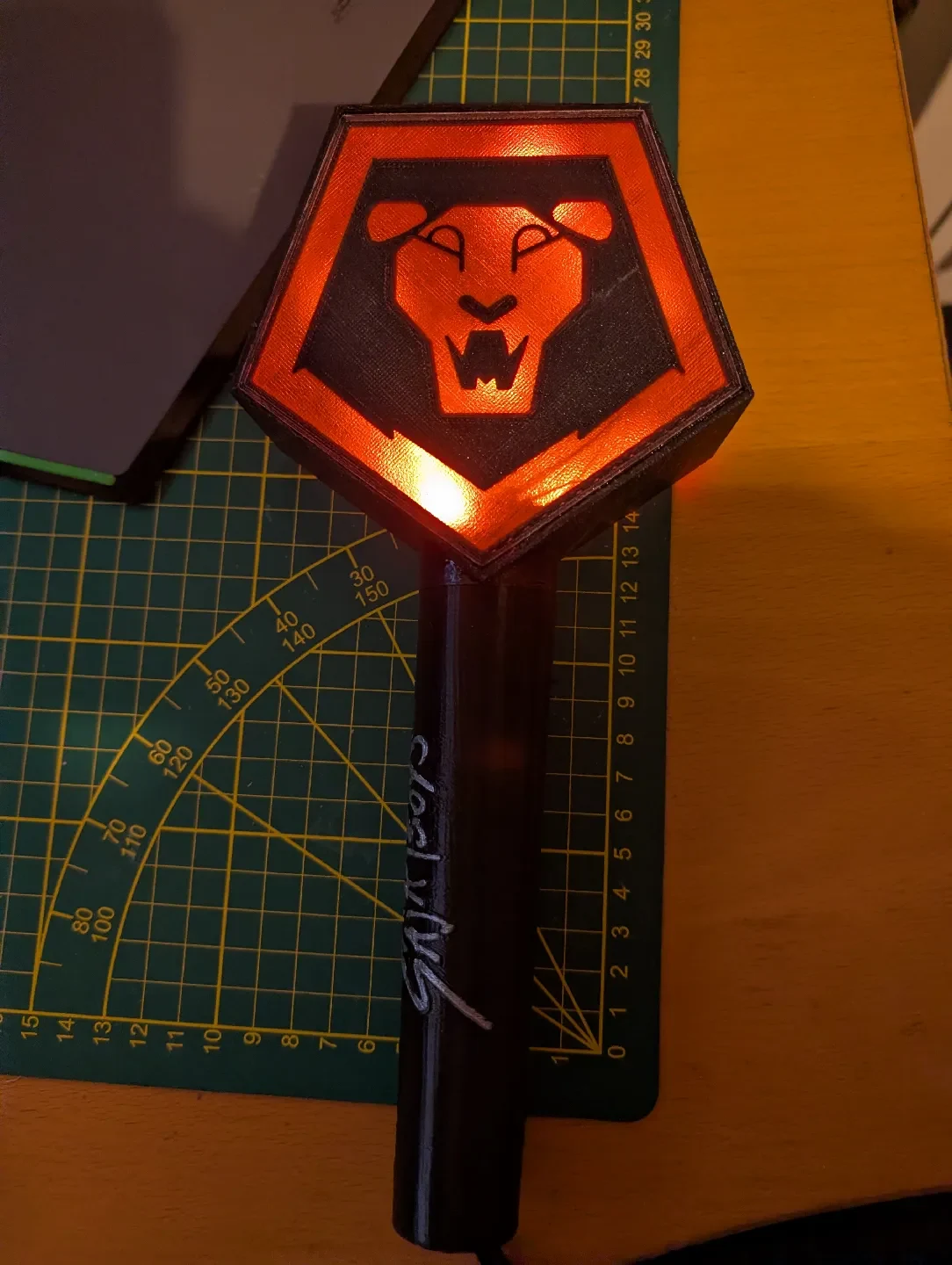

Созданная фанатами световая палочка K-Pop — проект своими руками
Это неофициальный лайтстик, созданный фанатами и предназначенный для личного и некоммерческого использования.
Модель была создана потому, что было трудно найти подходящие конструкции, с упором на простоту, безопасность и удобство сборки.
Корпус оптимизирован для PETG, что позволяет использовать горячий клей при сборке без деформации.

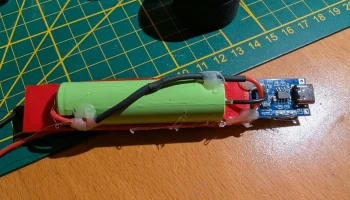

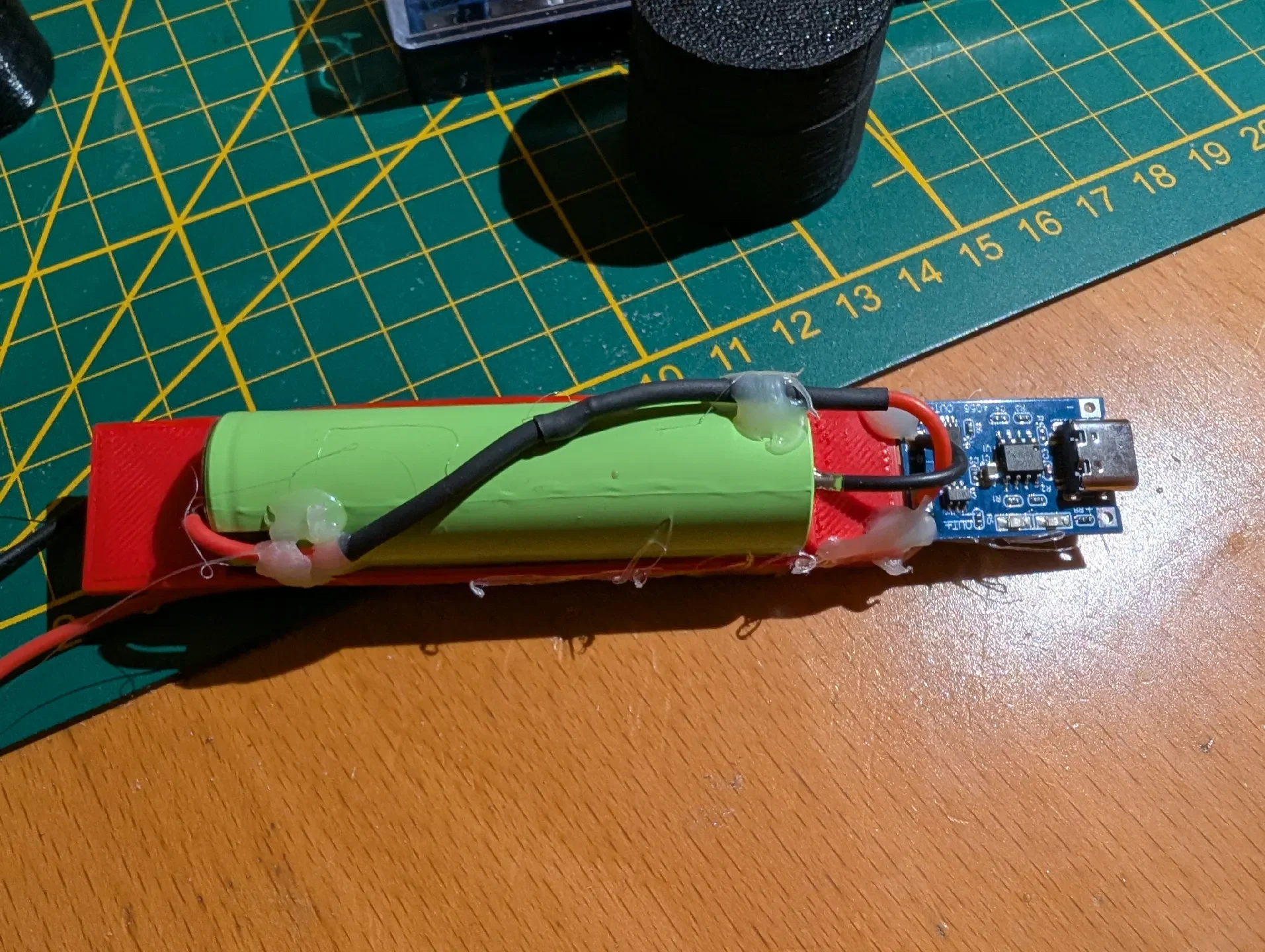

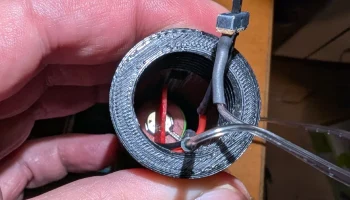

Внутренняя конструкция механически направляет зарядную плату USB-C и физически отделяет литий-ионный аккумулятор 18650 от электроники, что повышает пассивную безопасность.
Ключевые особенности
Световая палочка, сделанная своими руками веером

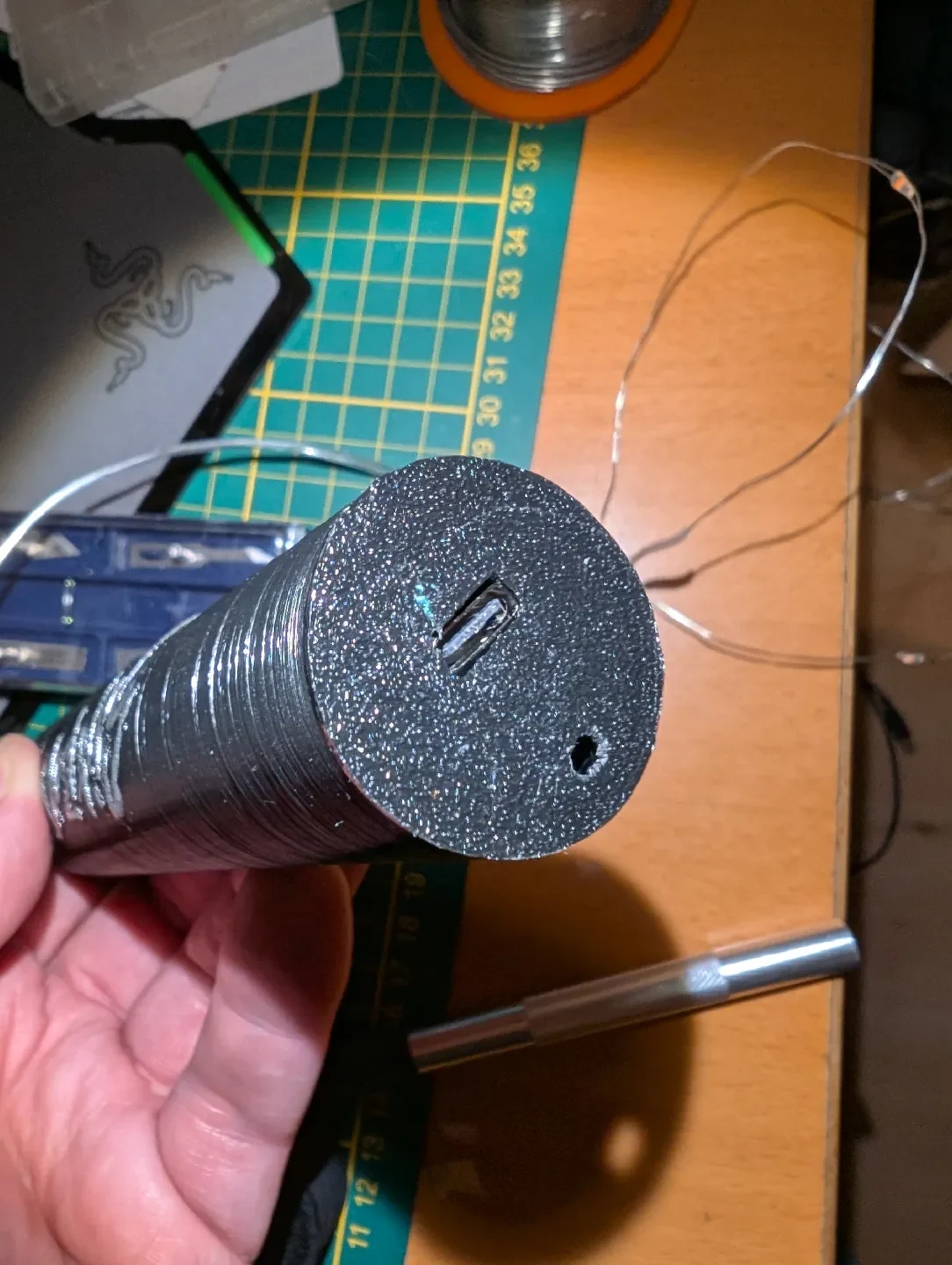

Перезаряжаемый через USB-C
Питание от 1 литий-ионного аккумулятора 18650.

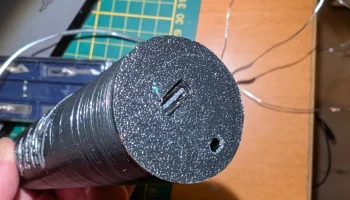

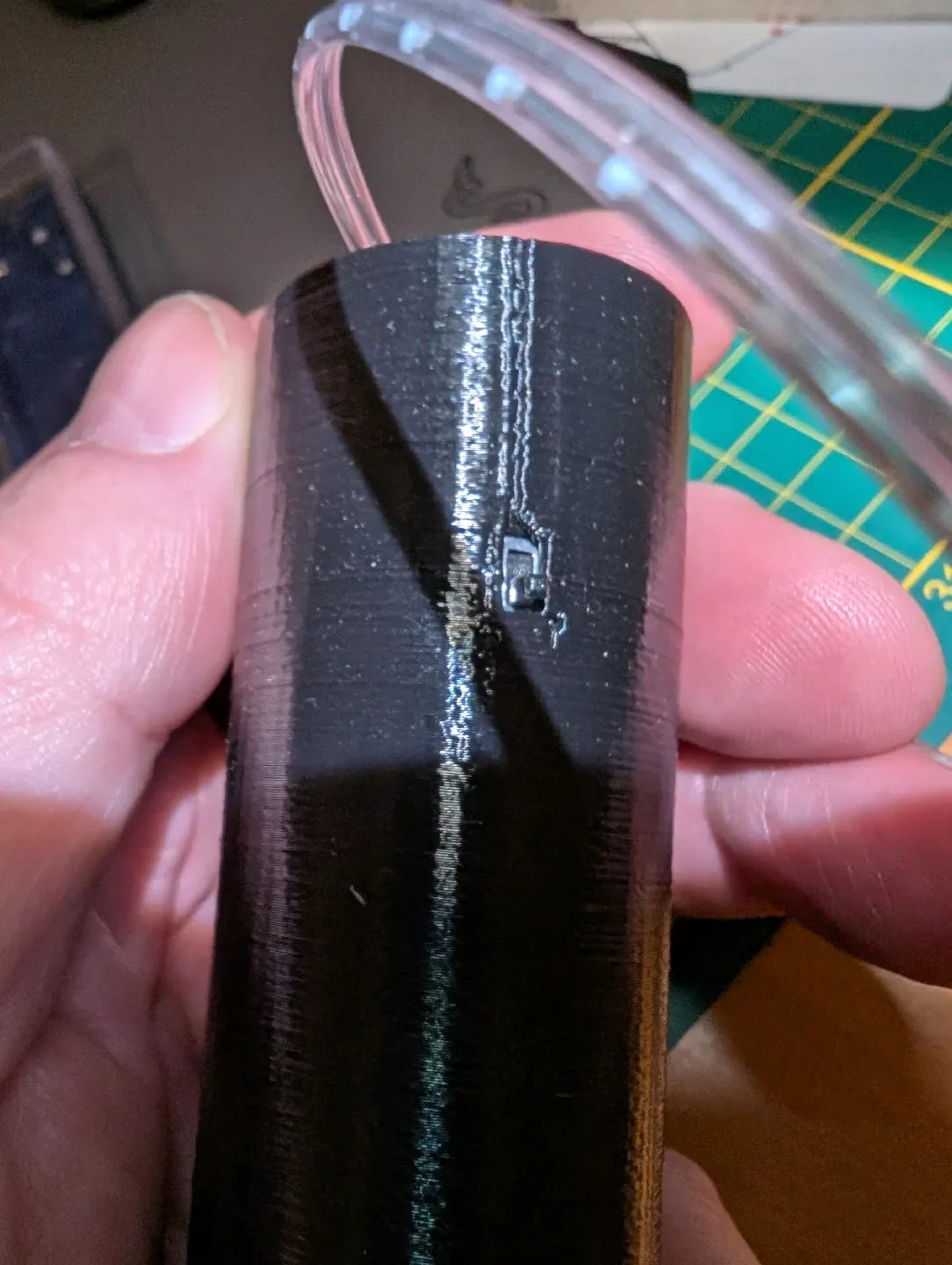

Простой ползунковый переключатель ВКЛ/ВЫКЛ
Внутренняя прокладка кабелей и разделение компонентов
Предназначен для печати PETG.
Сборка с помощью горячего клея (винты не требуются).
Спецификация материалов (BOM)
Аккумулятор (литий-ионный 18650, 3,7 В)
https://a.aliexpress.com/_Evz7YMU
Можно использовать любой качественный аккумулятор 18650.
⚠ Многие аккумуляторы, продаваемые в Интернете, могут быть клонами — используйте по своему усмотрению.
Плата зарядки — TP4056 (с защитой USB-C или Micro-USB)
https://a.aliexpress.com/_EHrGFe4
⚠ Обязательно используйте TP4056 со схемой защиты (перезарядка/чрезмерная разрядка/короткое замыкание).
Ползунковый переключатель (SS12D00 — привод 3 мм)
https://a.aliexpress.com/_EyjFWlm
Светодиодная лента (5 В, USB-гирлянда с низким энергопотреблением — показан красный цвет)
https://a.aliexpress.com/_EzShYsy
Можно использовать любую светодиодную цепочку малой мощности 5 В.
Другие материалы
Соединительные провода
Горячий клей
Паяльное оборудование
Рекомендации по печати
Материал: PETG (рекомендуется)
Поддерживает: нет (или минимально, в зависимости от слайсера)
Ориентация: стандартная вертикальная ориентация
Заполнение: 15-25 % (по желанию)

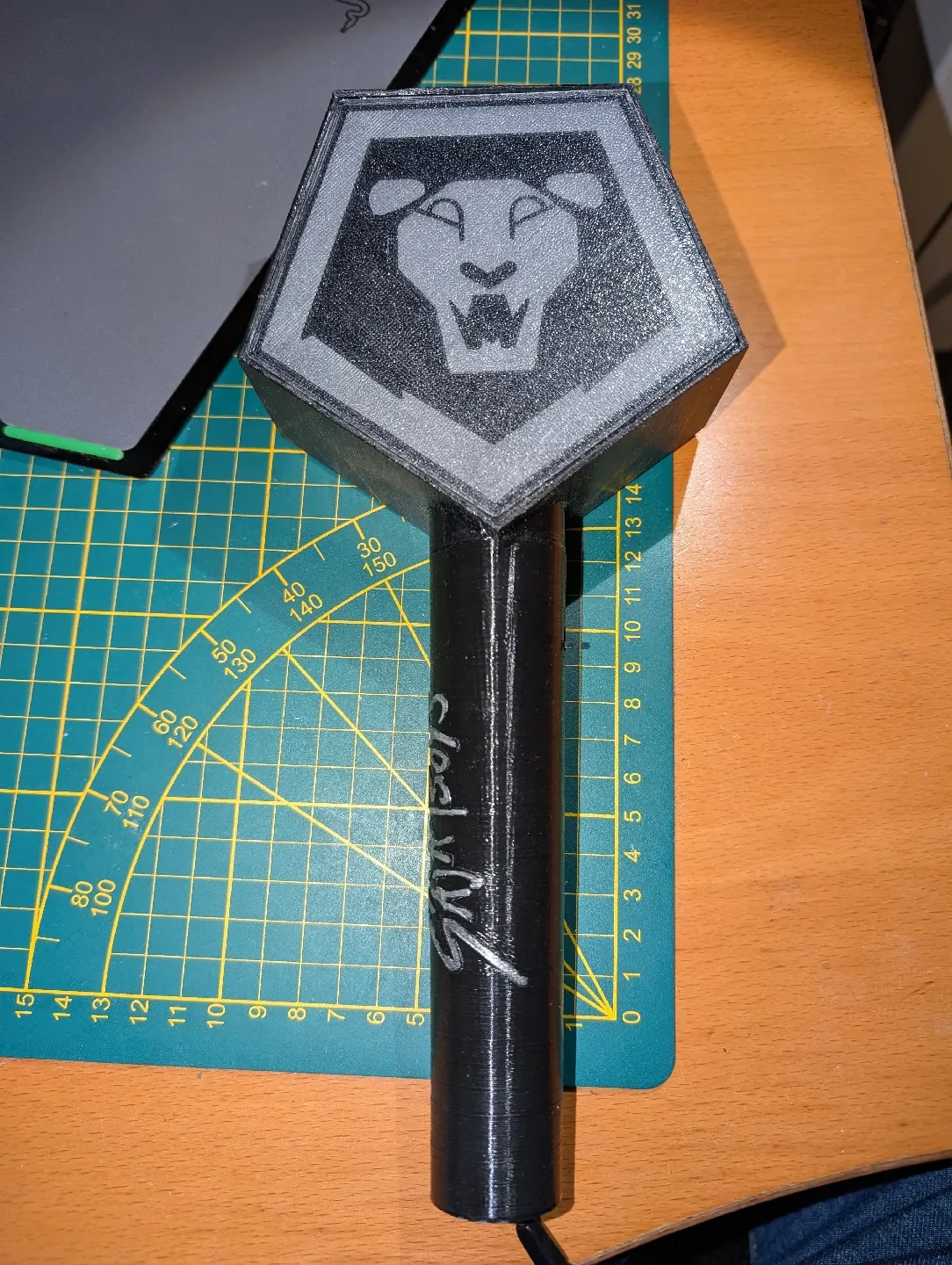

Примечание о прозрачности логотипа
Первые слои логотипа напечатаны прозрачным PETG для улучшения рассеивания света.
Стандартный PETG по-прежнему можно использовать, но прозрачная нить обеспечивает более чистое и равномерное свечение.
⚠ Безопасность/Отказ от ответственности
Это неофициальный дизайн, созданный фанатами и предназначенный только для личного и некоммерческого использования.
Эта модель содержит электронику, в том числе литий-ионный аккумулятор 18650.
Требуются базовые знания в области электроники.
Всегда используйте зарядную плату с защитой
Никогда не заряжайте без присмотра
Не используйте поврежденные батареи
Это не сертифицированный товар и не игрушка.
Предназначен для сборки взрослыми и использования под присмотром.
Все права на оригинальную концепцию (Saja Boy) принадлежат их владельцам.
Light Stick K-Pop, сделанный фанатами — Projet DIY
Это световая палка, созданная фанатами, неофициальная, предназначенная для использования персоналом и некоммерческая.
Эта модель создана при отсутствии удовлетворительных существующих решений, с особым вниманием к простоте, безопасности и удобству сборки.
Обувь оптимизирована для создания впечатления от PETG, поскольку позволяет использовать сборку без риска деформации.
Концепция внутреннего механического руководства по зарядке USB-C и обслуживанию литий-ионного аккумулятора 18650 на расстоянии от электронных компонентов, улучшая пассивную безопасность.
Основные характеристики
Световая палочка своими руками, сделанная фанатом
Подзарядка через USB-C
Питание пар 1 аккумулятор Li-ion 18650
Прерывание марша/остановка глянца
Внутреннее управление кабелями и разделение компонентов
Как создать впечатление в PETG
Простая ассамбляж а-ля колье (без виз)
Список материалов (BOM)
Аккумулятор Li-ion 18650 — 3,7 В
https://a.aliexpress.com/_Evz7YMU
Зарядная карта TP4056 (с защитой, USB-C или micro-USB)
https://a.aliexpress.com/_EHrGFe4
Прерыватель глянца (SS12D00 — высота 3 мм)
https://a.aliexpress.com/_EyjFWlm
Соединение Guirlande LED Basse — 5 В (пример в красном цвете)
https://a.aliexpress.com/_EzShYsy
Другие элементы
Филс электрические
Колле Шод
Материальная часть Судюра
Рекомендации по впечатлению
Материал: PETG (рекомендуется)
Поддержка: aucun или légers selon le trancheur
Ориентация: стандарт ориентации
Ремплиссаж: от 15 до 25 % от предпочтений.
Обратите внимание на прозрачность логотипа
Les Premieres Couches du Logo Sont Impr
