Последовательный переключатель передач Racing Sim своими руками

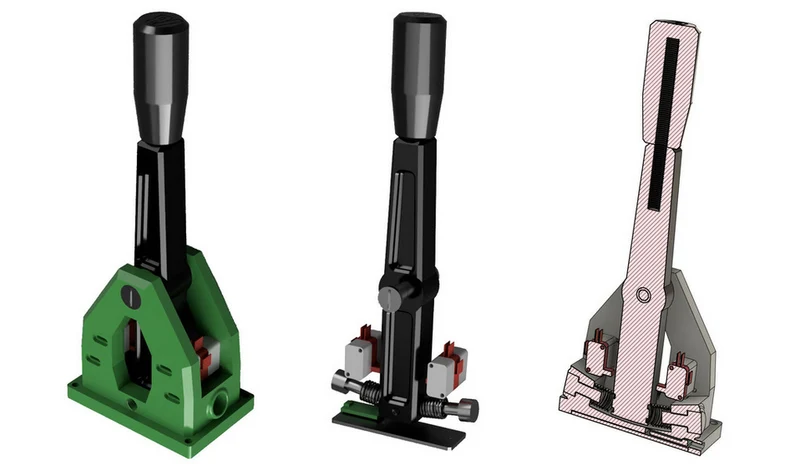

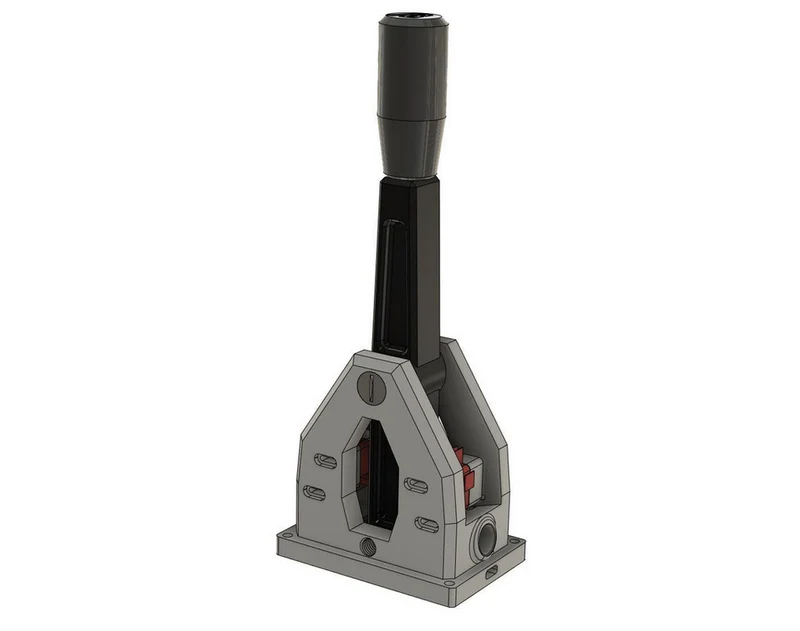

Благодарим за интерес к моему секвентальному рычагу переключения передач Racing Sim, который можно распечатать на 3D-принтере.
Идея заключалась в том, чтобы сделать его прочным и долговечным, но при этом экономичным и не требующим каких-либо специальных компонентов.
В общей сложности время печати составит около 1,5 дней, потребуется около 500 грамм нити. Я выбрал PLA, и у меня не возникло проблем при длительном использовании.

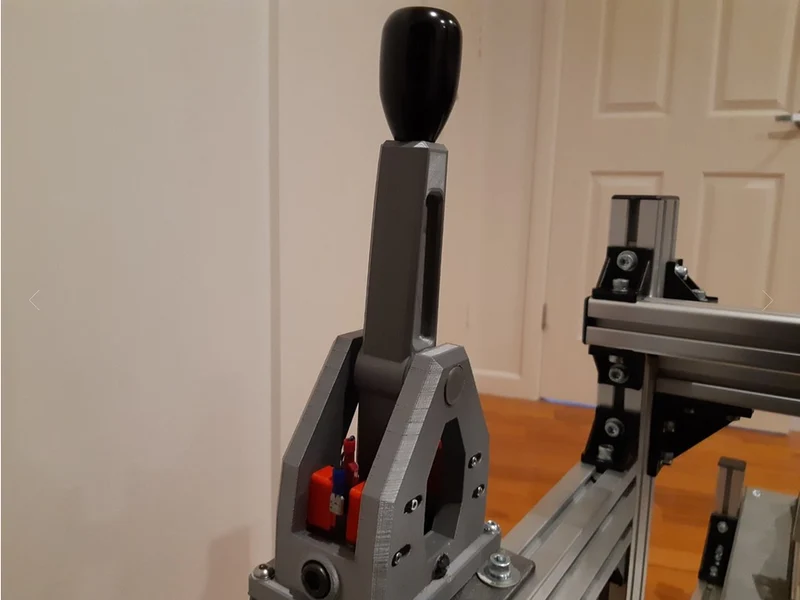

Я использую свой примерно 6 месяцев изредка, и он был абсолютно безупречен. Я внес некоторые небольшие изменения/улучшения в модель, доступную здесь, с момента использования этого первого прототипа.

// Требуемые компоненты \ \
3D-печатные компоненты

1x основной корпус переключателя
1x вал переключения передач
1x нижняя крышка
4 проставки для переключателей (я сделал их отдельным компонентом, а не объединял в основной корпус, главным образом, просто для удобства печати.)
1 ручка переключения передач (дополнительно — я бы рекомендовал вам использовать любую настоящую автомобильную ручку переключения передач с резьбой M10 x 1,5)
1 поворотный штифт и 1 поворотный колпачок (дополнительно — подробности о поворотной трубке см. ниже)

Дополнительные (не напечатанные на 3D-принтере) компоненты

1 стальная/алюминиевая «поворотная трубка» длиной 64 мм, внешним диаметром 12 мм и толщиной стенки 1,6 мм — или — болт M12 длиной 75 мм, нейлоновая контргайка M12 и 2 шайбы, ссылка на eBay
2x концевых выключателя (SPDT V-155-1C25 с коротким шарнирным роликовым рычагом управления Limit Micro)
1x Arduino Pro Micro (ATMEGA32U4)
1 кабель Micro USB (чтобы подключить Arduino к компьютеру, это будет зависеть от ваших настроек, но, вероятно, минимальная длина — 2 м)
4 болта M3 (с шестигранной головкой) длиной 70 мм (для крепления концевых выключателей)
4 шайбы M3 (для крепления концевых выключателей)
4 нейлоновые гайки M3 (для крепления концевых выключателей)
1 ручка переключения передач с резьбой M10x1,5 (дополнительно — вы можете использовать любую настоящую ручку переключения передач с соответствующей резьб��й или, если хотите, попробовать напечатать на 3D-принтере прилагаемую ручку переключения передач STL)
1 болт M10x1,5 для крепления ручки переключения передач к валу переключения передач длиной ~65 мм (головку болта необходимо отрезать, чтобы получить длину всей резьбы, длина резьбы должна составлять 60-70 мм, точная длина зависит от выбранной вами ручки переключения передач.)
2 маленьких винта с потайной головкой для нижней крышки Arduino
2 болта M10x1,5 (шестигранная головка) длиной 30-35 мм (стопоры вала переключения передач для установки расстояния перемещения точки переключения) Ссылка на ebay

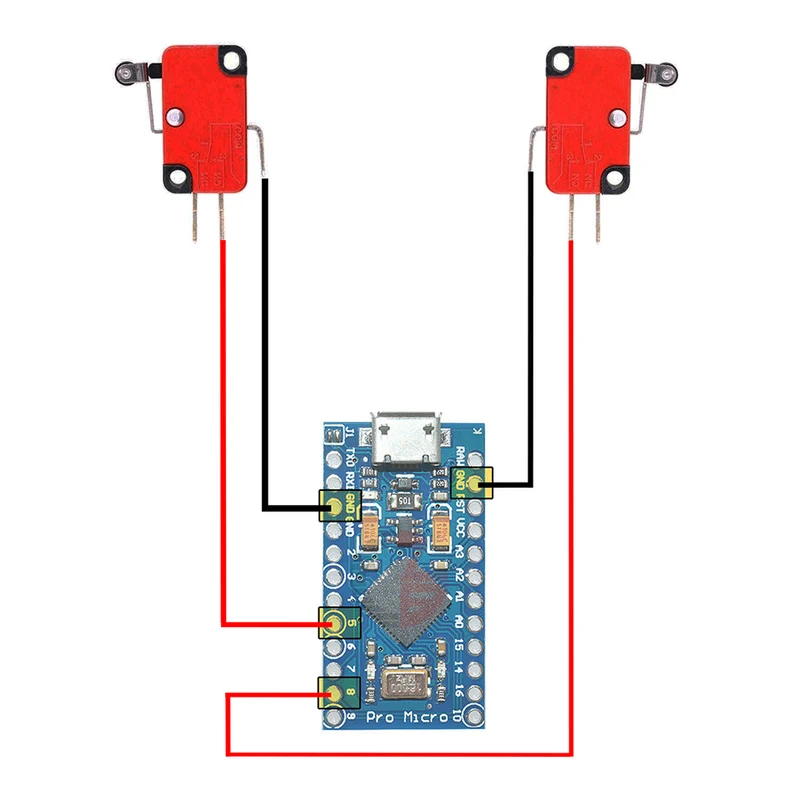

Провод — чтобы подключить Arduino к переключателям, вы можете припаять их непосредственно к переключателям или использовать нажимные разъемы. Я не уверен, какой именно размер я использовал, возможно, около 1 мм, просто руководствуйтесь здравым смыслом.
Припой для проводки
2 пружины переключения передач (пружина диаметром 1,8 мм * 14 мм, длина: 40 мм), ссылка на ebay
2x шаровых плунжера переключения передач (подпружиненный установочный винт Kipp K0309 — M12x1,75), ссылка на ebay

Инструменты

Паяльник
Шестигранные (шестигранные) ключи
Ножовка/угловая шлифовальная машина для обрезки болтов нужной длины
Напильники для очистки срезанных болтов
Дрель со сверлом 12 мм.
Маленькие плоскогубцы для сборки маленьких болтов/гаек.
Кусачки
Небольшие ручные инструменты для очистки отпечатков (канцелярский нож/напильники и т. д.)

// Процесс печати и сборки \ \
Часть 1: 3D-печать

Существует 6 компонентов (2 из которых являются дополнительными), которые необходимо напечатать на 3D-пр��нтере. Их ориентация печати и требуемая прочность деталей различаются, но это относительно очевидно. Я включил изображение идеальной ориентации для печати.
В общей сложности время печати составит около 1,5 дней, потребуется около 500 грамм нити. Я выбрал PLA, и у меня не возникло проблем при длительном использовании.
Вот разбивка каждой части:
1 Корпус основного переключателя передач напечатан в вертикальном положении, с относительно большим количеством стенок и процентом заполнения, поскольку верхняя часть испытывает значительную нагрузку, когда вы переключаете передачи, особенно во время агрессивной гонки. Я предлагаю 3 стены и заполнение около 50%. (Для этой части рекомендуется вспомогательный материал)
2 Вал переключения передач напечатан лежащим на боку, опять же с относительно бо��ьшим количеством стенок и процентом заполнения, почти таким же, как и основной корпус.
3 Нижняя крышка предназначена просто для удержания и защиты Arduino, не требует печати с каким-либо уровнем высокой прочности, 2 стенки, заполнение 10%.
4 прокладки переключателя (4 шт.) напечатаны по бокам отверстиями вверх. Они не находятся под очень большими силами, но могут оказывать некоторое давление.
