Паяльник-дымоудалитель (поглотитель) своими руками........

Пайка для удаления дыма своими руками

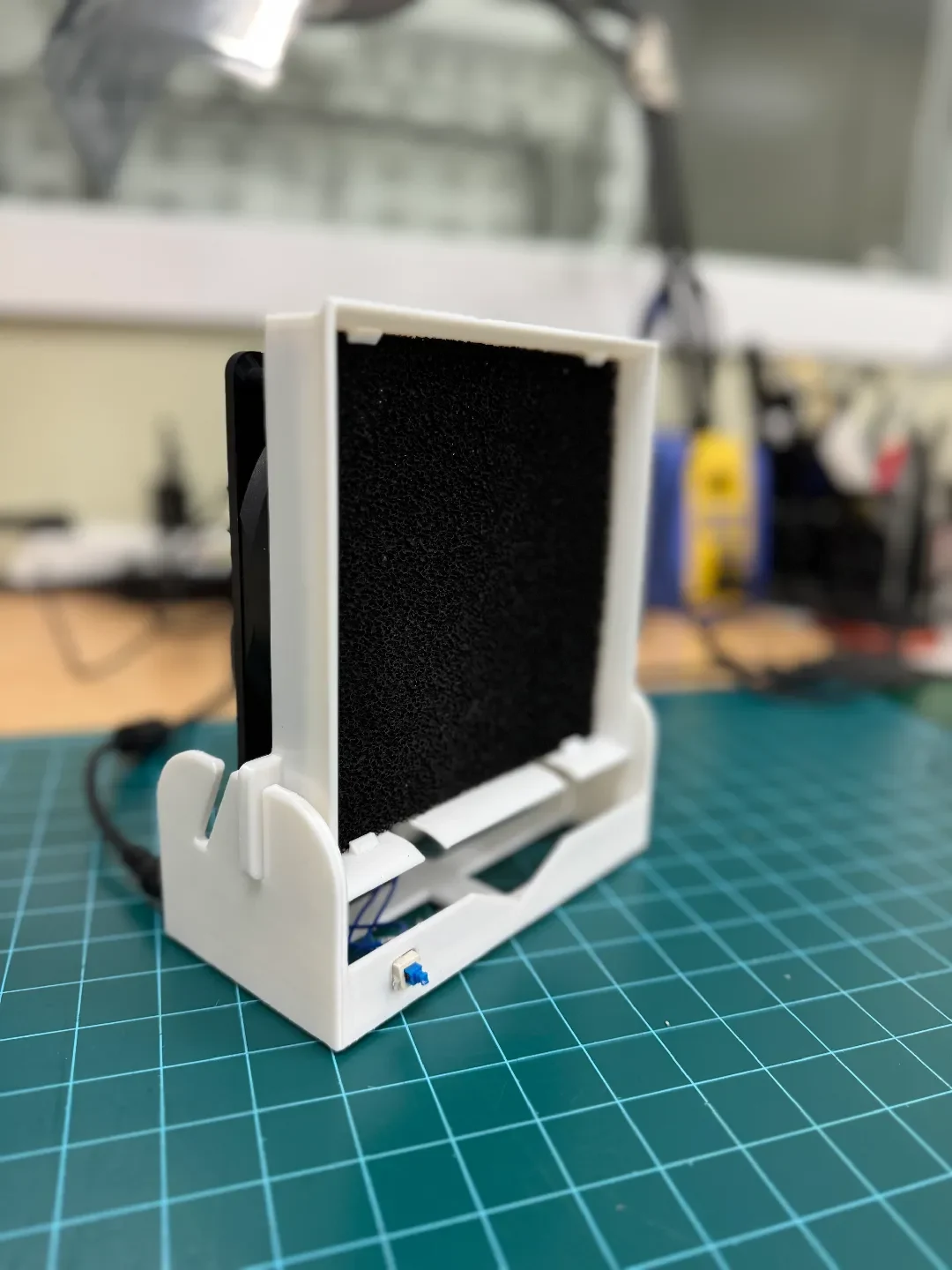

Представляем простой и легкий в изготовлении паяльник-дымоуловитель.

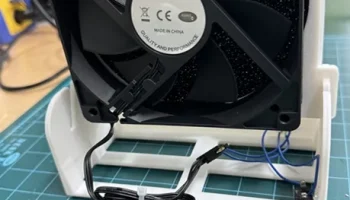

Я использовал 120-мм охлаждающий вентилятор постоянного тока, напряжением 12 В, который обычно покупают.

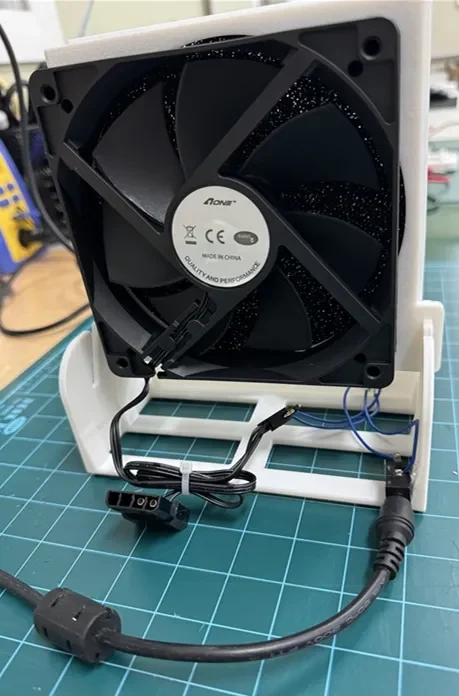

Вентилятор крепится четырьмя винтами, входящими в комплект поставки. После закрепления можно собирать фильтр.

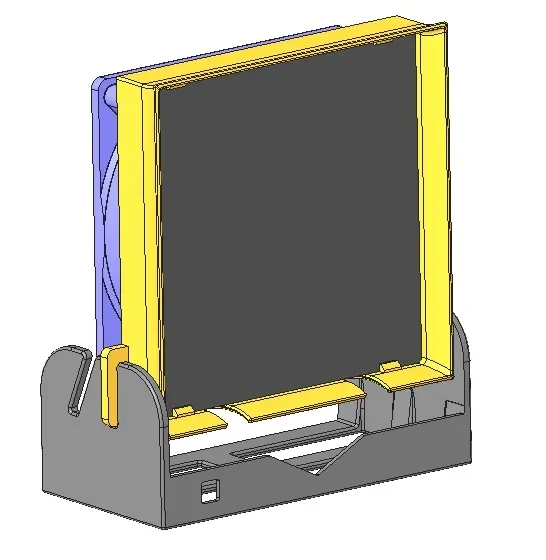

Фильтр имеет 2 канавки внизу для удобства крепления и отсоединения.
Кроме того, вам понадобится адаптер постоянного тока 12 В, круглая клемма постоянного тока (гнездо) и простой выключатель.
Я использовал 6-контактный переключатель. (6-контактная схема: 6-контактный кнопочный переключатель)

*Я прикрепил всю пошаговую схему.

* Части:
-120-мм вентилятор постоянного тока, 12 В (4 винта в комплекте)
— Адаптер постоянного тока 12 В и круглая клемма (гнездо)
— Переключатель включения/выключения
— Фильтр: фильтрующая губка с активированным углем 130 x 130 x 10 мм (материал: ПЭТ).

Особые возможности:

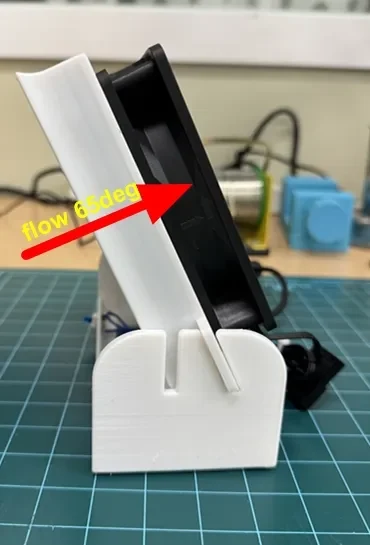

Доступны два режима направления ветра (90 градусов, 65 градусов).
*Просто вставьте вентилятор в паз!

Настройки принтера:
Слой: слой 0,15 ~ 0,2 мм
Материал: PLA или PETG.

*Запланировано в следующем обновлении.
— Добавлена ручка сверху корпуса.
— Добавлена защелка, предотвращающая выпадение при вставке в дом.
