Мини-воздухоочиститель своими руками (коробка Corsi-Rosen..

Обновление, ноябрь 2023 г.

Я добавил две новые версии

Первая представляет собой версию 2 сплит-дизайна. Запирающие язычки были сделаны отдельными, поэтому в случае их поломки вы можете просто напечатать больше язычков вместо совершенно новой базовой части. Основание также сделали толще, чтобы шнур полностью помещался внутри него. Это помогает лучше удерживать шнур на месте. Я также улучшил фиксаторы, чтобы они лучше держались.
Второй — для тех, у кого есть широкоформатный принтер. Я взял дизайн V2 и объединил его в единый кусок. Это делает весь блок намного более жестким, однако усложняет сборку и разборку. Я бы использовал этот вариант только в том случае, если вы планируете оставить его в собранном виде. При сборке сначала начните с вентилятора, затем с фильтров в верхней части, а затем в нижней. [Обновление от ноября 2025 г.: после некоторого использования сплошной версии я думаю, что многокомпонентная версия лучше. Твердая версия слишком тугая и имеет тенденцию ломаться, по крайней мере, из PETG]

________________________________________________________________________________________________________________

Фон

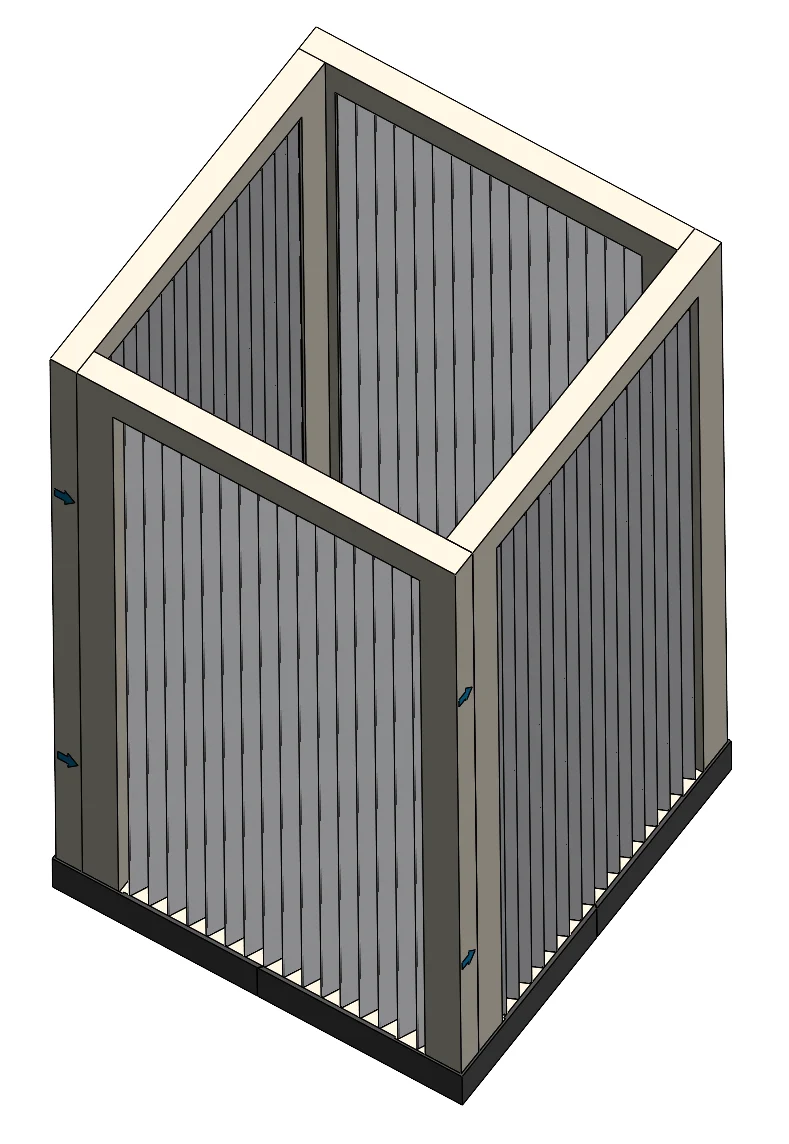

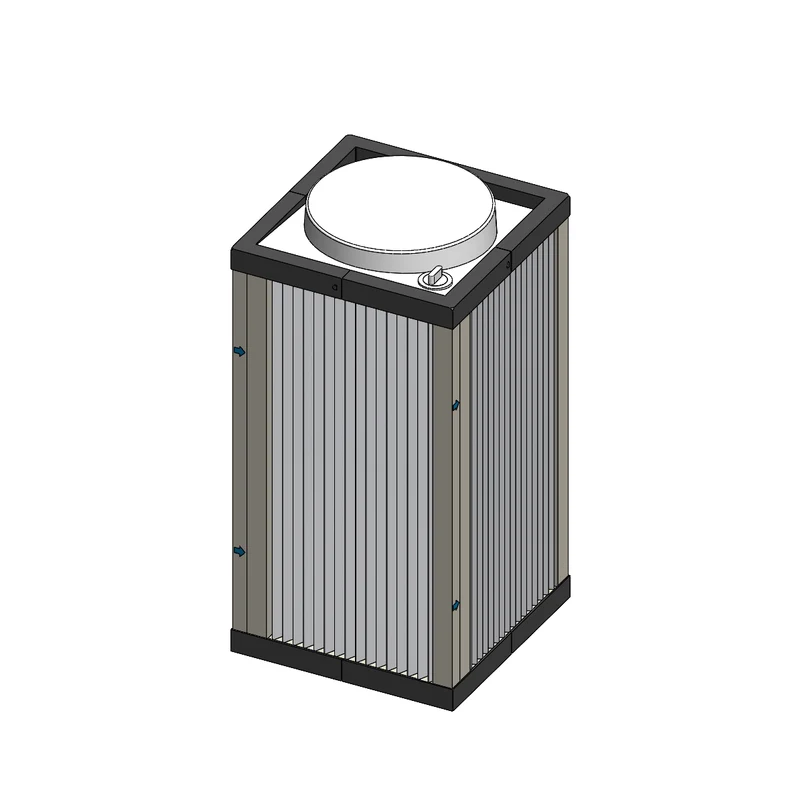

В комплекте идут файлы на 8 деталей кронштейна, которые печатаются без подставок и соединяются без крепежа и клея. Вместе с вентилятором и 4 печными фильтрами их можно использовать для создания мини-коробки Corsi-Rosenthal. (В стандартных блоках C-R используется 20-дюймовый вентилятор и 20-дюймовые фильтры.) Этот блок C-R можно использовать для фильтрации воздуха в помещении малого и среднего размера, удаляя такие загрязнения, как дым, вирусосодержащие частицы, древесную пыль и т. д., в зависимости от типа используемого фильтрующего материала.

Обычно коробки Corsi-Rosenthal изготавливаются с использованием ленты для соединения фильтров с вентиляторами и основанием. Вдохновленный твитом Хита Хауссамена, я подумал, что было бы интересно сделать несколько кронштейнов для 3D-печати и построить аналогичную мини-версию. Я хотел упростить сборку и разборку моей версии и позволить использовать вентилятор отдельно, когда фильтрация не требуется. Это также упрощает замену фильтров.

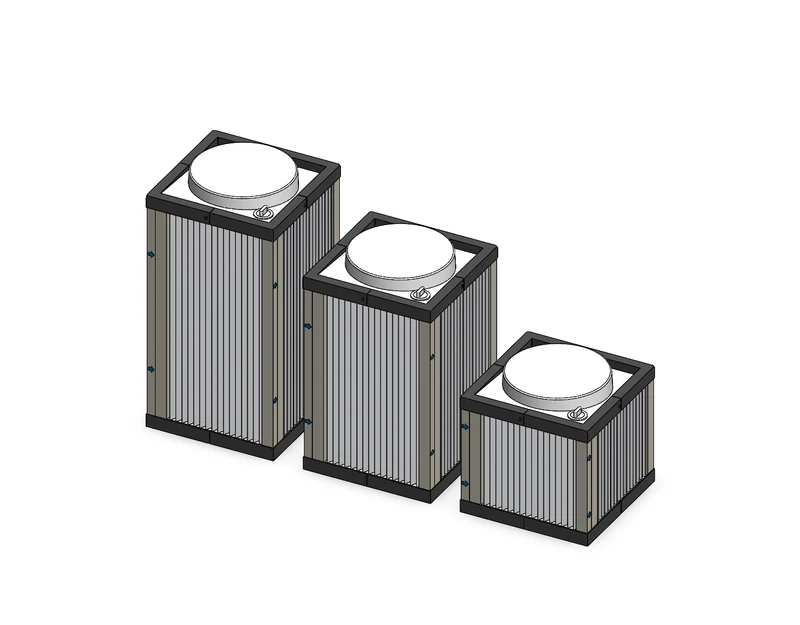

Используя четыре стандартных фильтра США размером 12x24x1 дюйм, вы можете создать высокую версию, 12x20x1 для средней версии, а 12x12x1 — небольшой куб.

Результаты

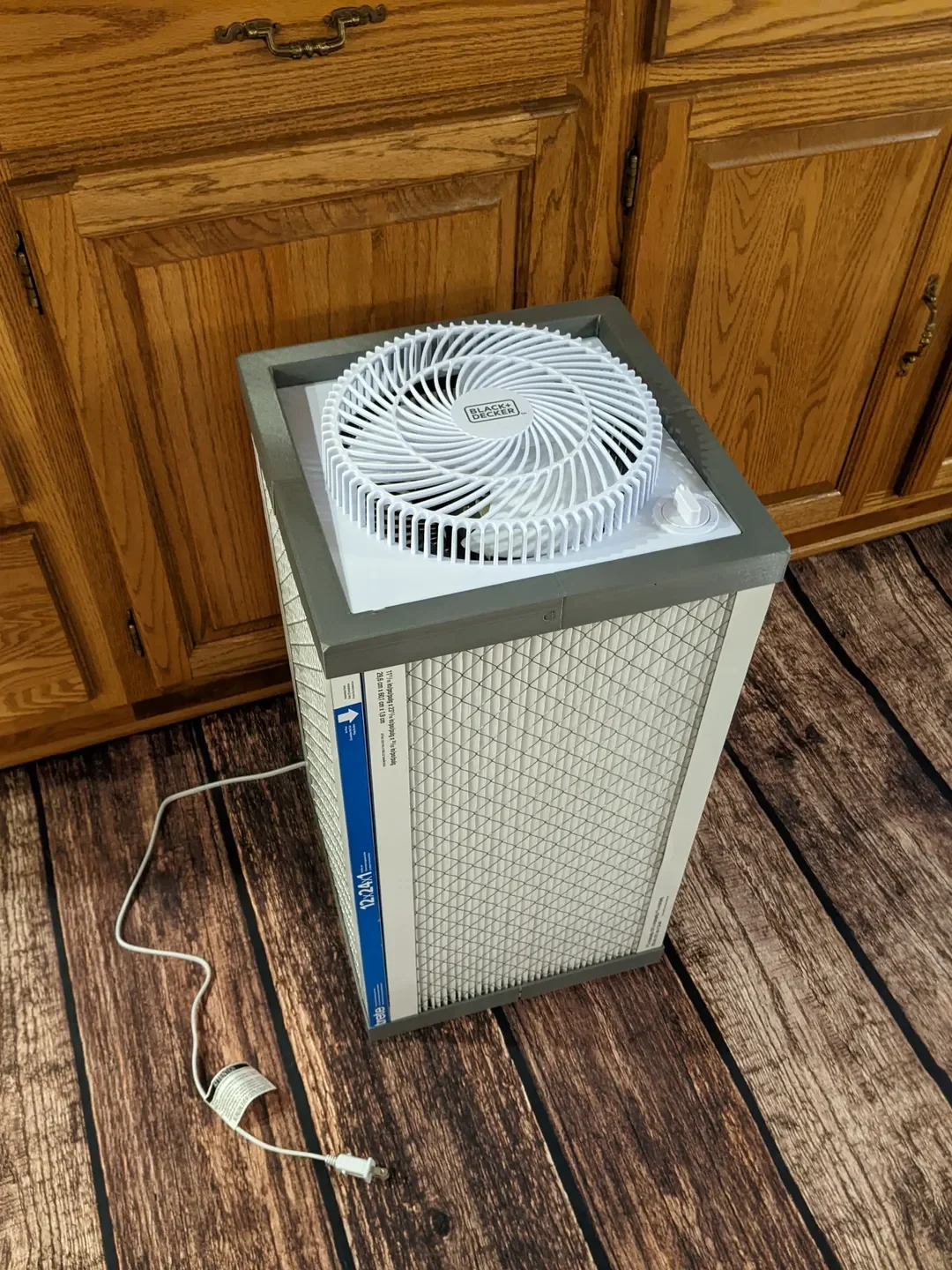

Он оказался лучше, чем я ожидал, и имеет хороший воздушный поток для своего размера, но при этом очень тихий. Кроме того, фильтры 3M подходят настолько ��орошо, что я не уверен, что мне вообще нужно склеивать стороны фильтров вместе.

спецификация

Для моей высокой версии я использовал четыре фильтра MERV 13 3M Filtrete MPR1900 размером 12x24x1 дюйм, но они подходят и для других марок. Рекомендуется использовать MERV13 или выше для частиц, несущих вирус. Walmart также предлагает выгодную сделку на упаковку из 4 таких же фильтров ЗДЕСЬ.

Вентилятор представляет собой 9-дюймовый мини-вентилятор Black & Decker, модель BFB09W.

Стоимость

На момент написания общая стоимость каждой из трех версий одинакова, поскольку все фильтры разного размера имеют одинаковую цену. Я выбрал фильтры большего размера, так как планирую поставить их на пол в нашей спальне. Я не думаю, что больший размер будет фильтровать больше воздуха в минуту, но фильтры должны служить дольше и работать тише. Версия 12x12x1 отлично подходит для портативности.

Вентилятор: 17,50 долларов США.
Фильтр 3M Filtrete MPR1900 MERV13, 2 упаковки: 38 долл. США, 2 шт.: 76 долл. США
Нить PETG: 12 долларов США за 20 долларов США/кг.
ОБЩАЯ СТОИМОСТЬ: 105 долларов США.

Очистители воздуха аналогичного размера стоят от 150 до 300 долларов, так что это кажется разумным проектом, сделанным своими руками. Кроме того, я использую более дорогие фильтры. Если осмотреться, вы можете купить фильтры MERV13 примерно за половину стоимости, то есть ближе к 70-75 долларам.

Ссылки

https://www.texairfilters.com/a-mini-corsi-rosenthal-box-air-cleaner/

Печать

Я рекомендую использовать для этих кронштейнов PETG или ABS, поскольку им необходимо изгибаться. Когда вентилятор вставлен, он изгибает внутренние стенки верхних кронштейнов, чтобы создать хорошее уплотнение и заставить размеры работать так, чтобы фильтры образовывали идеальный квадрат.

Рекомендуемые параметры печати
Материал: ПЭТГ
Размер сопла: 0,6 мм
Высота слоя: 0,3 мм
Поддерживает: Нет
Сборка
База

Сдвиньте две части основания четвертей вместе, проведя две лапки через первые прорези, через удерживающие выступы и под вторые прорези. Один раз
