Модульная клавиатура своими руками........

РУЧНАЯ РАБОТА для изготовления клавиатуры своими руками с механическими переключателями, платой Arduino, простой металлической струной и изолированным проводом. Для более прочных результатов необходимо паяльное оборудование. Клавиатура имеет несколько слоев для упрощения использования клавиатуры матричного типа (подробнее см. «Матричная клавиатура Arduino»), которая по сути позволяет вам считывать ввод с клавиатуры размера (n * m), используя только (n + m) количество контактов. Таким образом, с помощью 10-контактного Arduino вы можете прочитать 25 ключей.

Для сборки требуется оголенный металлический провод диаметром 0,3 мм для переделки более крупных и длинных контактов на переключатели клавиатуры.

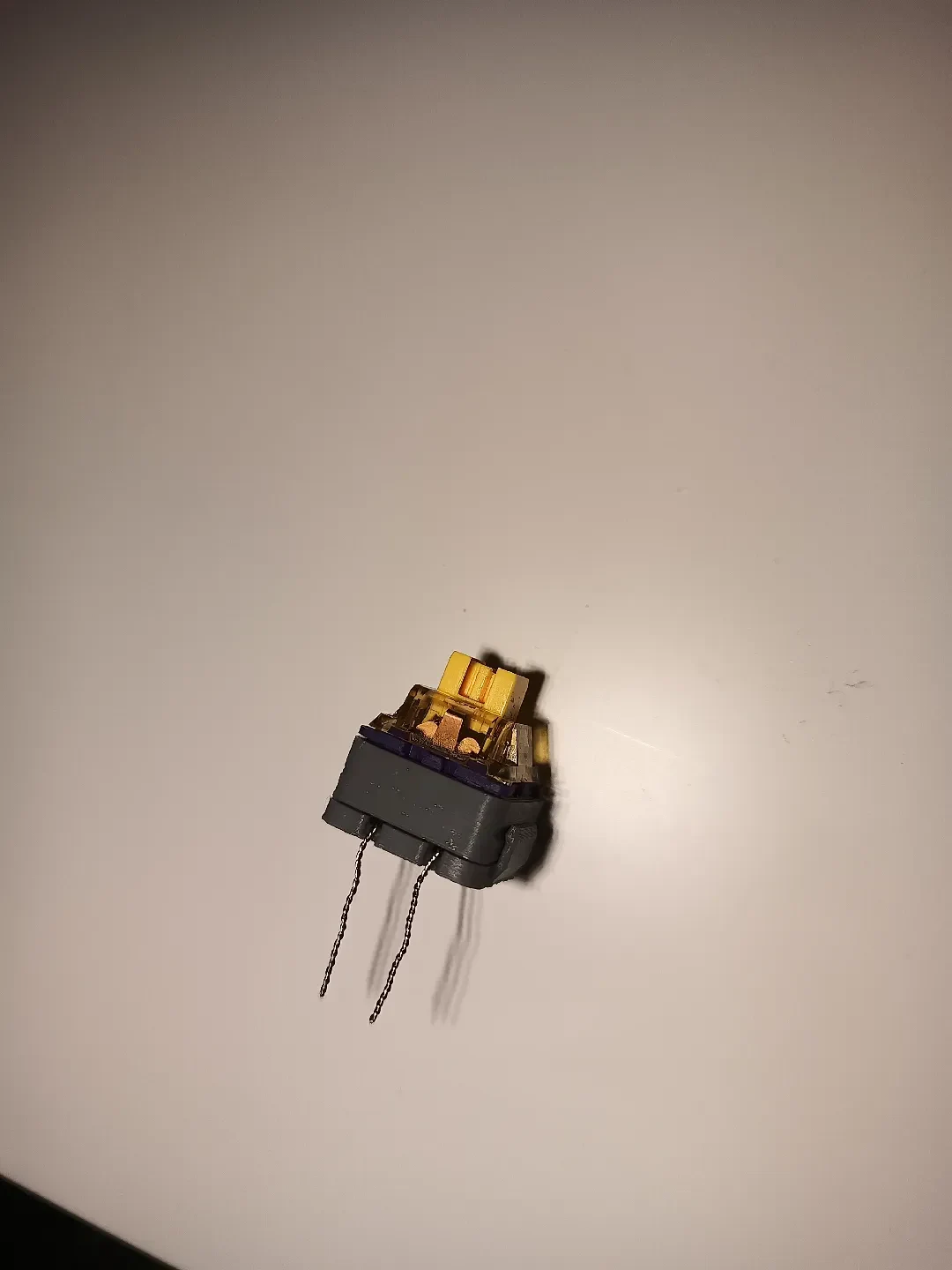

Сначала соберите каждый переключатель с адаптером переключателя и открытой металлической струной.

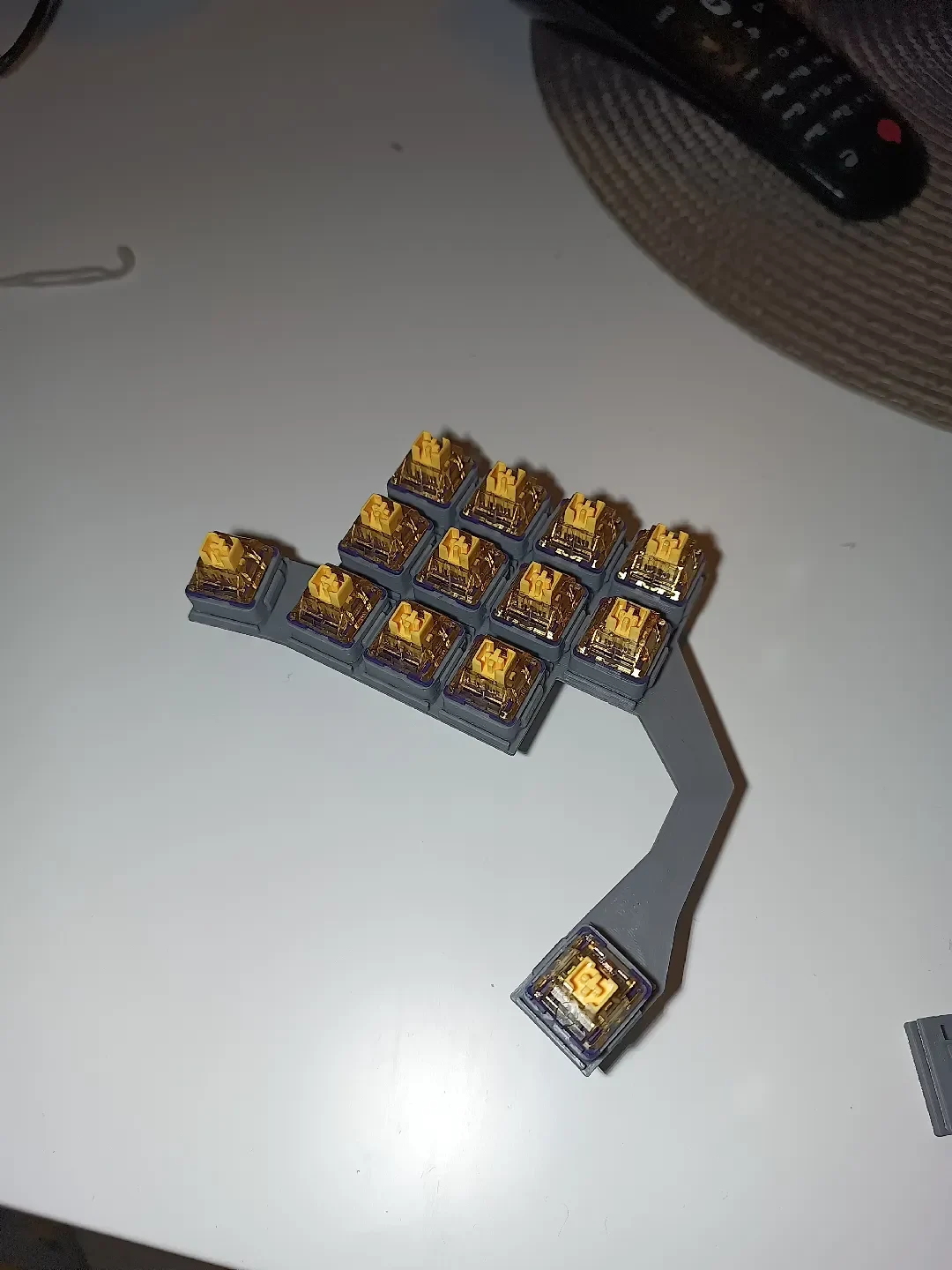

Прикрепите каждый переключатель на свое место на раскладке клавиатуры, которую вы создали с помощью модификаторов Array и Weld в блендере. Также используйте расширение для блендера, чтобы убедиться, что ваша клавиатура разнообразна.

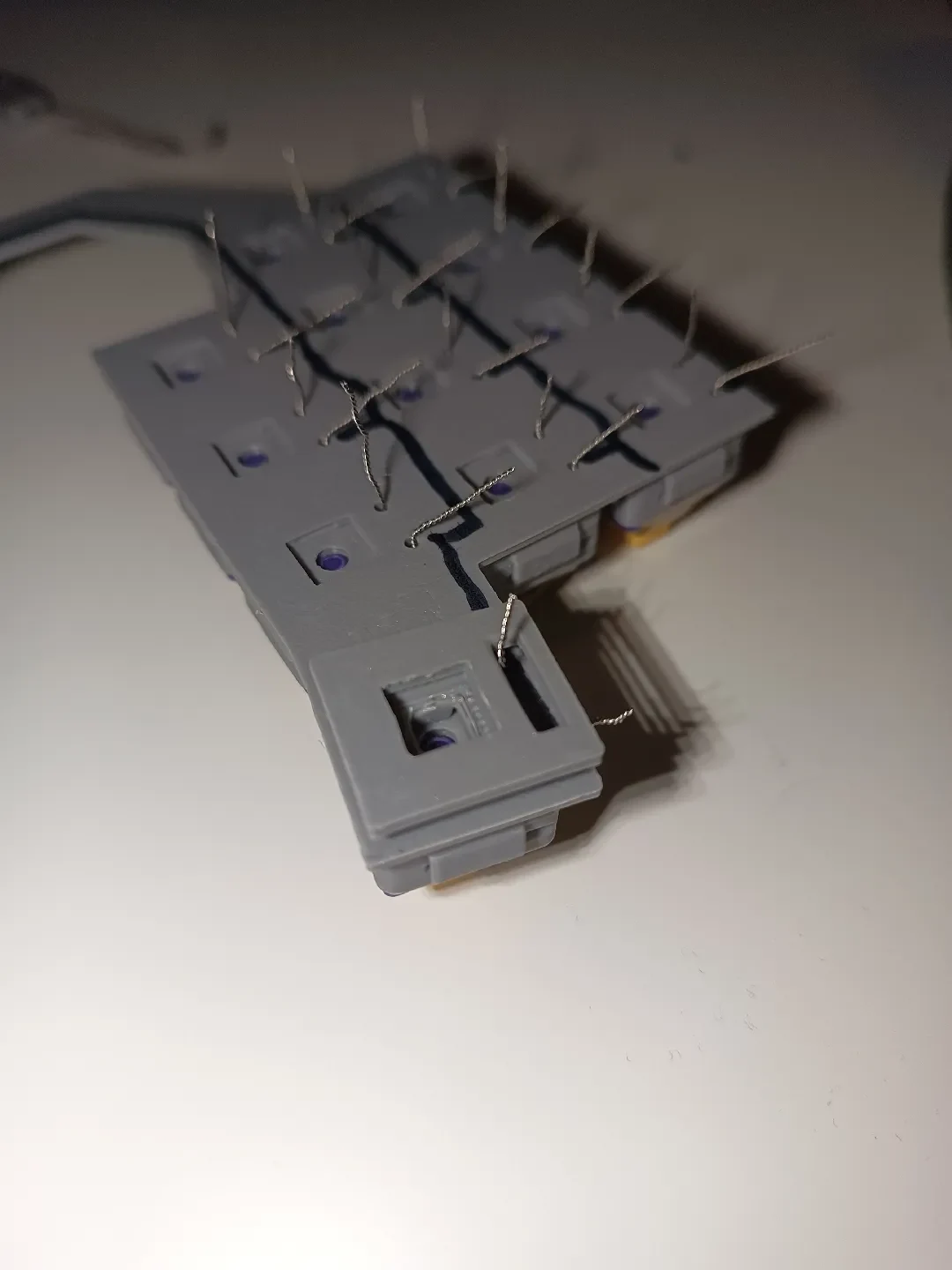

выполнить необходимые соединения на первом слое.

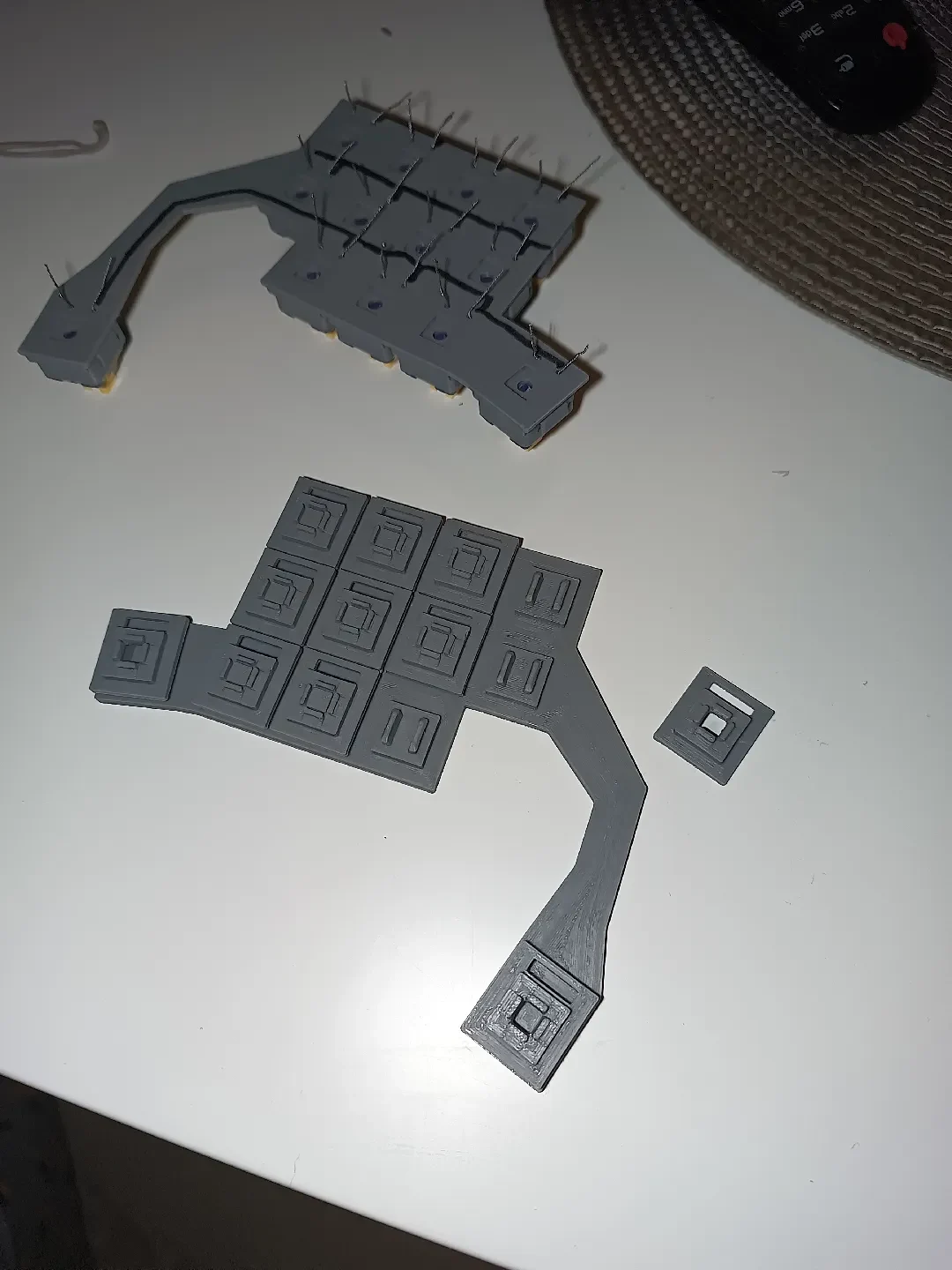

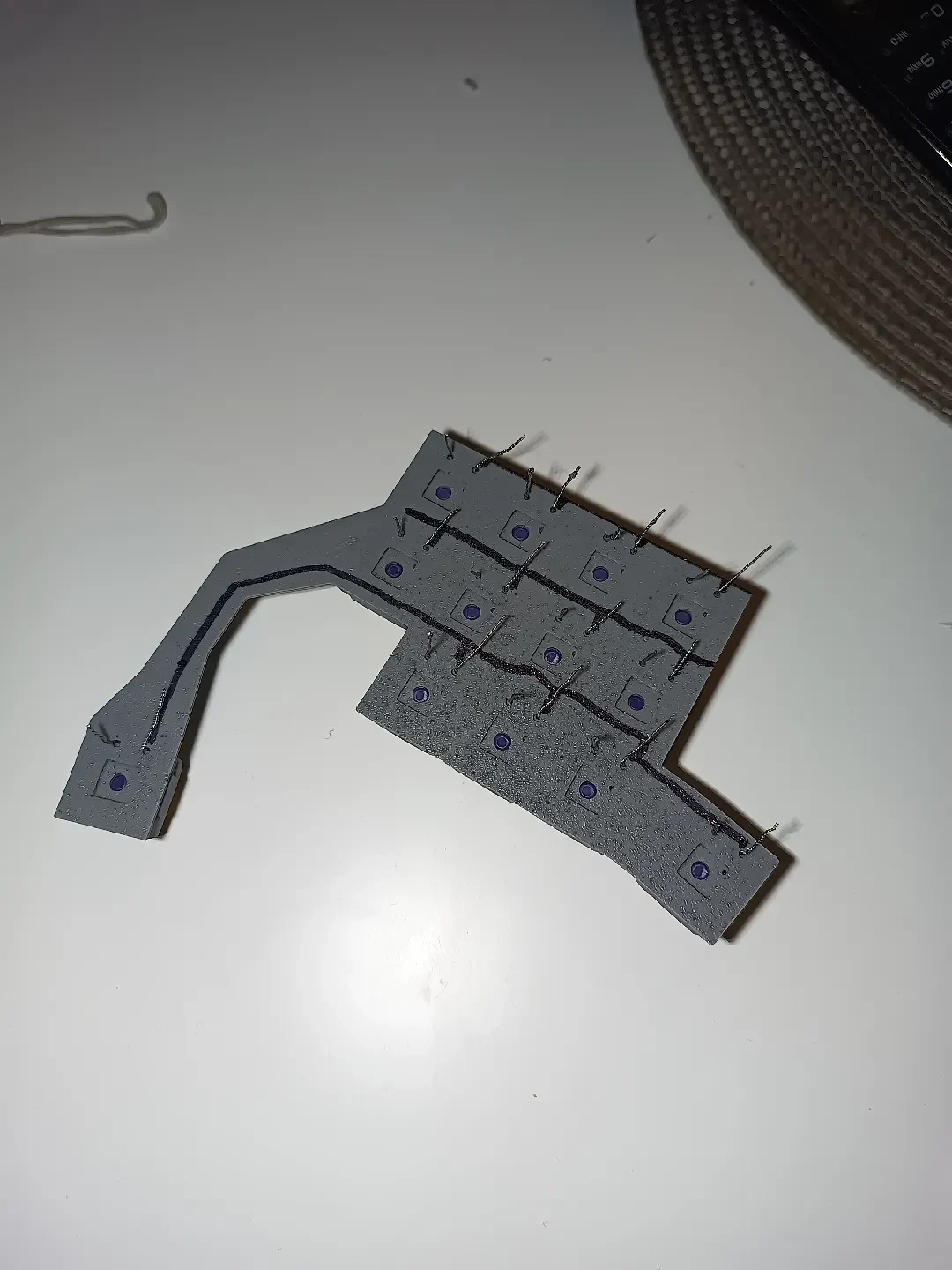

зафиксируйте элементы разделителя проводов. (их я рекомендую распечатать как есть, а не делать комбинированную широкую панель клавиатуры, как для разъемов переключателей и частей макета) сделайте второй слой соединений.

Прикрепите все к слою макета. Подключите провода к макетной плате и готово!

Фотографии скоро будут! Обращение к ним может ускорить процесс.
