Двусторонний детектор натяжения филамента

https://github.com/nchris/voron_mod_super_diy/tree/main/ercf_v2/filament_tension_sensor_hall

Вдохновлен сенсорным модулем страховки компании Приложение-Инжиниринг.

https://github.com/Annex-Engineering/Belay

Вдохновлен датчиком напряжения нити Voron ERCF от jmillerfo.

https://www.printables.com/model/803180-voron-ercf-filament-stress-sensor

Основное отличие от вышеуказанных модулей
Модуль двусторонних датчиков, использующий датчик Холла
на базе стандартной печатной платы 2CMX8CM
с печатной платой мы можем добавить 2 цветных светодиода для индикации состояния датчиков.

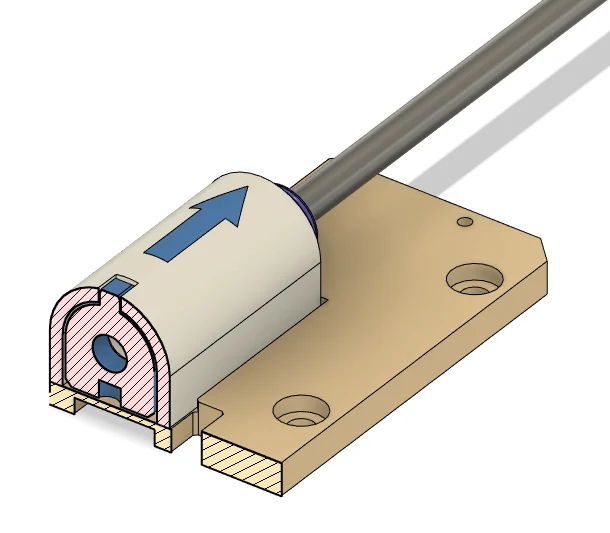

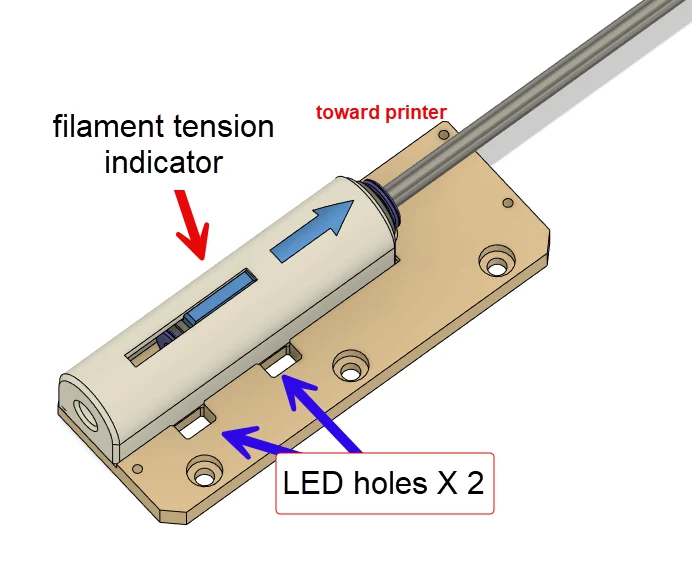

добавлен индикатор/окно натяжения нити для просмотра пользователем
большее расстояние перемещения, подвижность составляет около 12 мм.

Работа с программным обеспечением Happy hare MMU и ERCF V2.

https://github.com/Enraged-Rabbit-Community/ERCF_v2

https://github.com/moggieuk/Happy-Hare

Что:

чтобы помочь MMU ERCF V2 (V1) выводить правильное количество нити, чтобы натяжение синхронизации нити оставалось в нейтральном состоянии.

Почему:

MMU, такой как ERCF V2 или V1, работает с программным обеспечением контроллера, таким как Happy Hare, выводит/выдавливает определенное количество нити во время печати на принтере, в настоящее время ERCF V2 не знает, сколько нити, которую он выводит, слишком много или слишком мало.

В конфигурации HappyHare по умолчанию указано значение Rotate_distance 22,7316868 в качестве значения по умолчанию. Это значение может работать до определенного уровня, но оно зависит от вашего фактического снаряжения на каждых воротах.

Если значение отличается на 1% от фактического размера, то после печати 10 метров нити (возможно, 2-3 часа печати) ERCF выдает слишком много или слишком мало нити на 0,1 метра.

если слишком мало, отпечаток испортится.

если слишком много, трубка из ПТЭФ будет вынуждена выйти из разъема

в любом случае шлифование и натяжение шагового двигателя и т. д.

Решение:

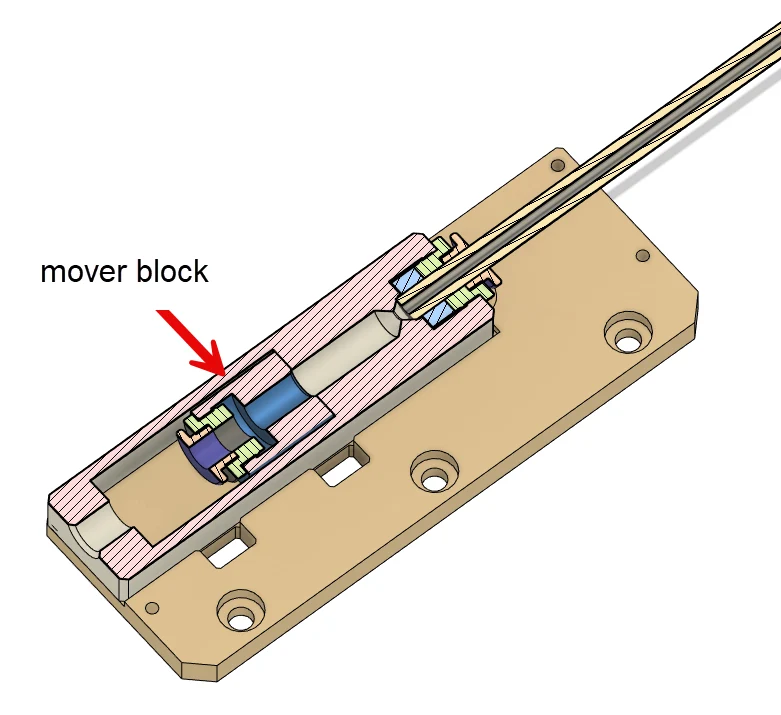

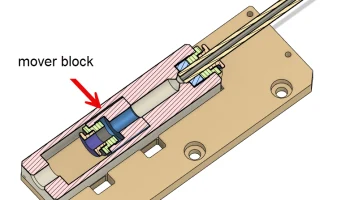

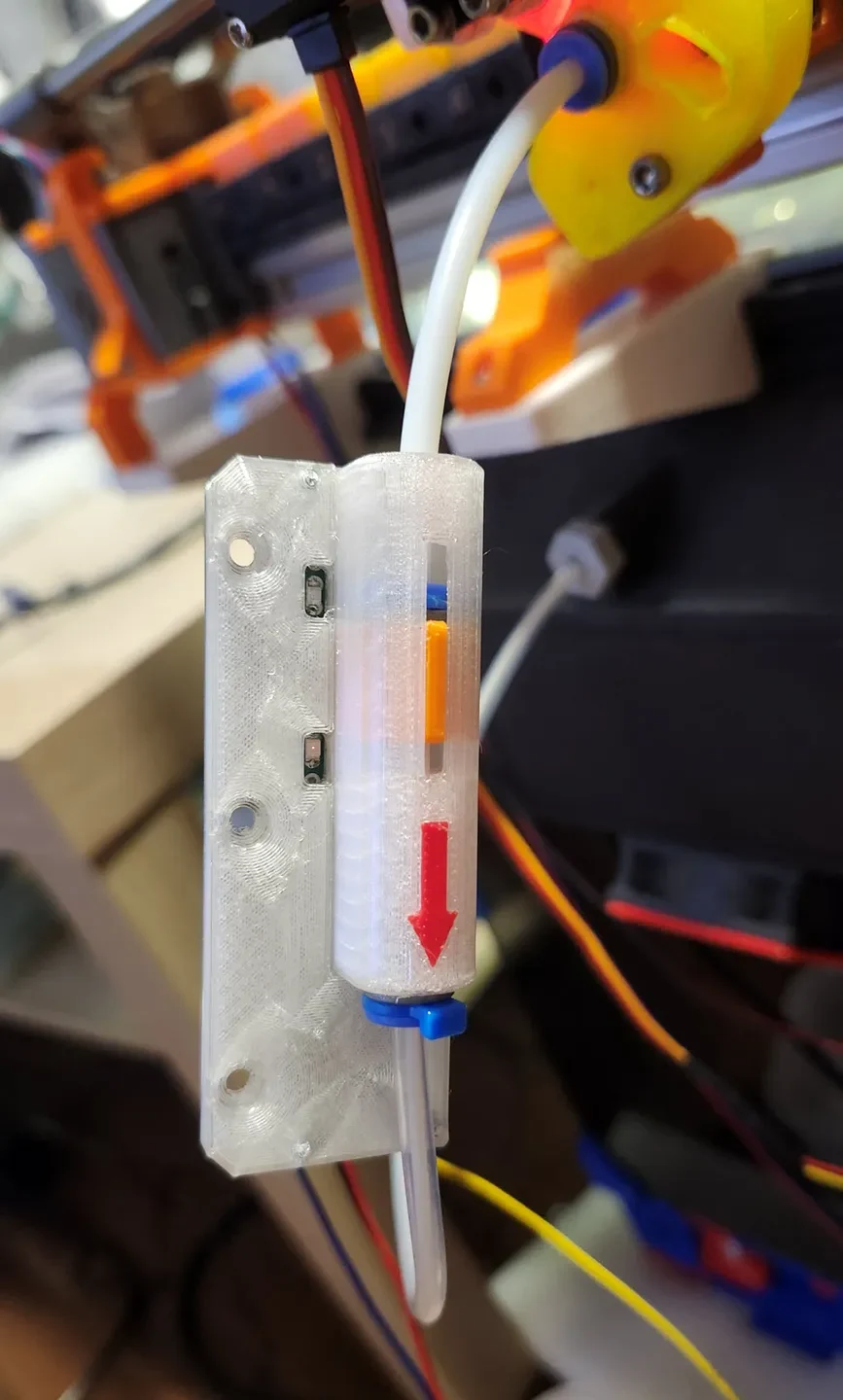

Используйте это небольшое устройство, чтобы определить состояние натяжения нити. Внутри устройства находится небольшой блок перемещения с небольшим магнитом размером 3х2 мм.

Если нить расширяется (слишком мало), это срабатывает датчик Холла с одной стороны и уведомляет программное обеспечение о необходимости выводить немного больше.

Если нить сжимается (слишком сильно), это срабатывает датчик Холла на другой стороне и уведомляет программное обеспечение о необходимости выводить немного меньше.

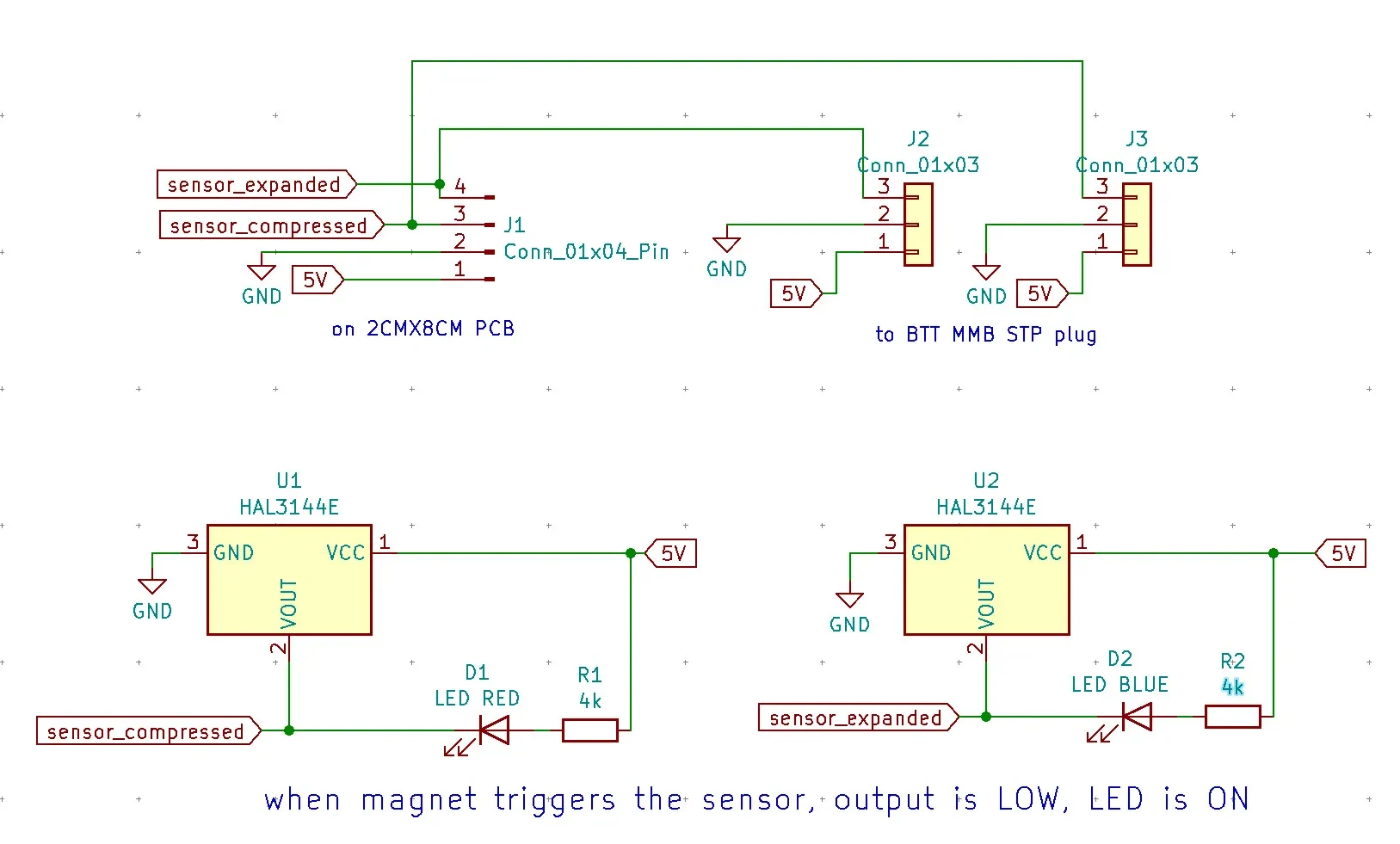

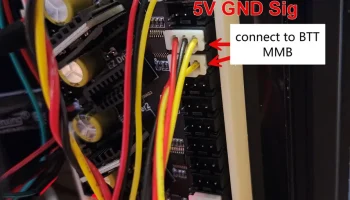

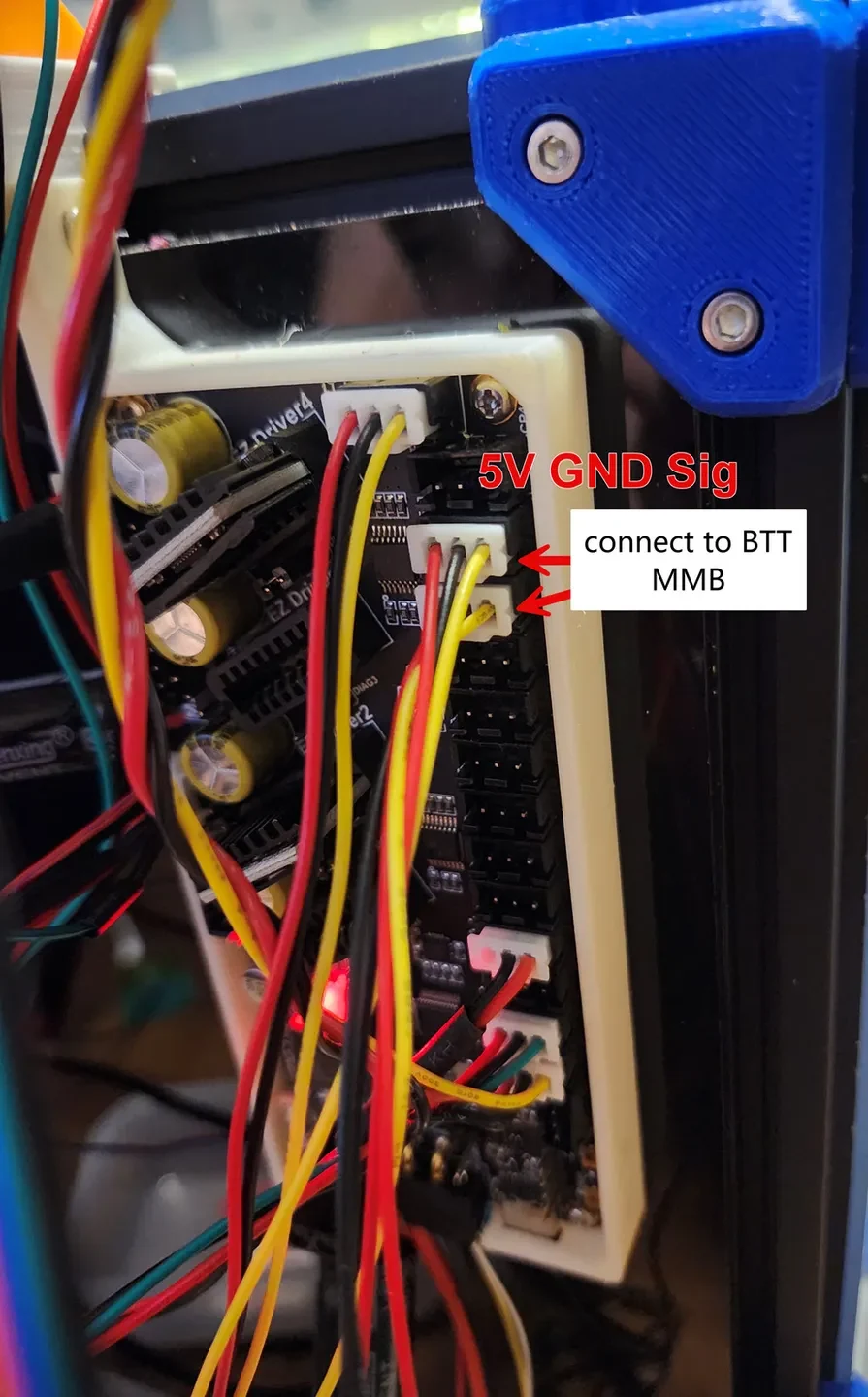

Подключите выходы двух датчиков Холла к стоп-разъемам BTT MMB.

Установите конфигурацию HappyHare для двух контактов.

при правильной поддержке программного обеспечения нить накала всегда останется в нейтральном положении.

спецификация

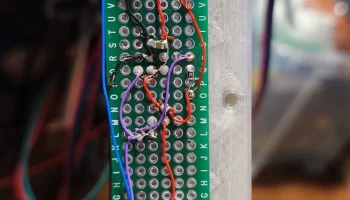

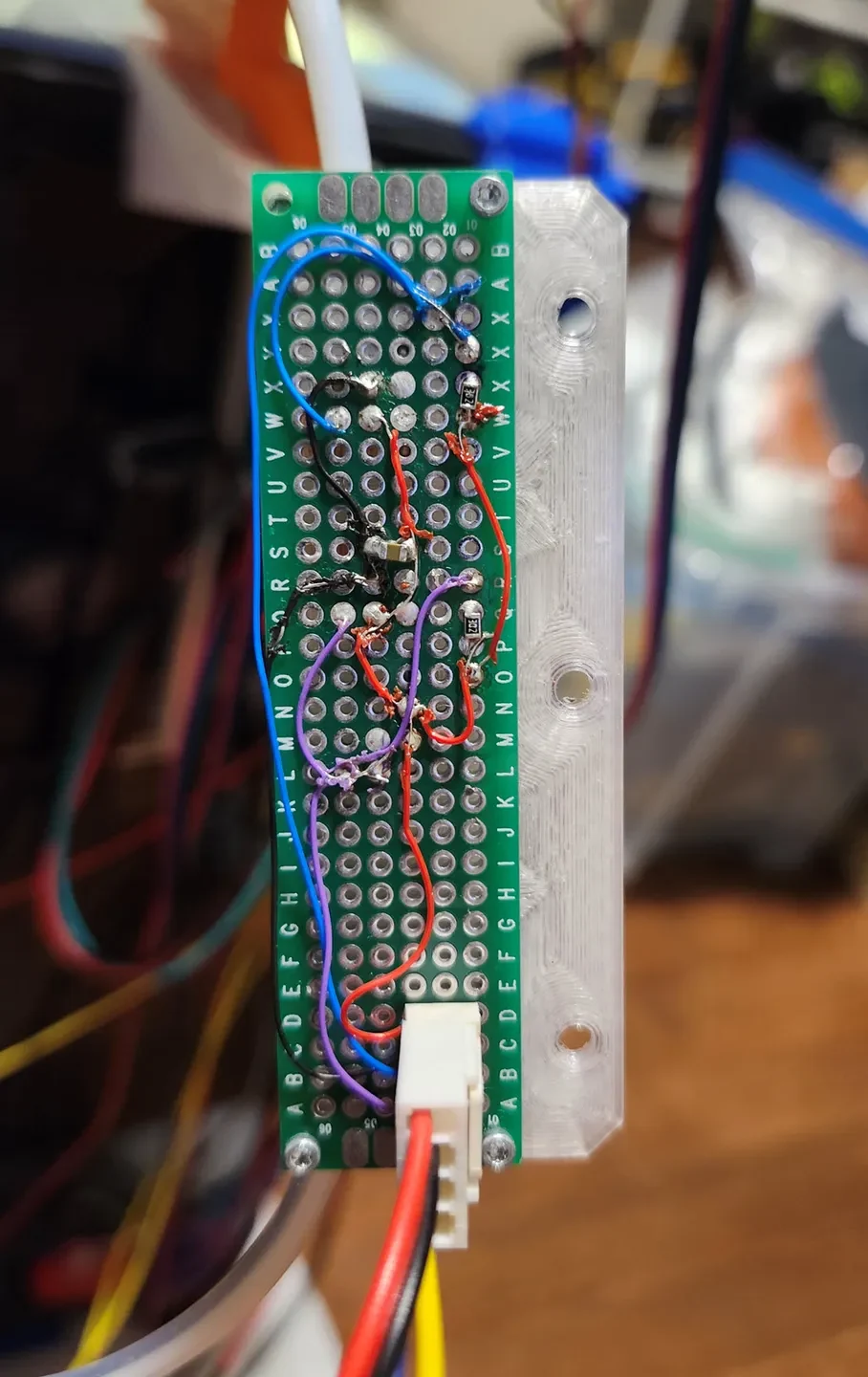

Прототип двухсторонней печатной платы 2CMX8CM. Чтобы облегчить часть работы с электроникой, используйте стандартный размер, его можно купить во многих местах, дешево.
Круглый магнит: диаметр 3 мм, толщина 2 мм X 1 шт.
датчик Холла X 2 шт., SMD SOT23, я думаю, что тип сквозного отверстия тоже подойдет (я использую 44E (полное имя HAL3144E SMD SOT23, тип TH можно использовать A3144), названия похожи, но они от разных производителей. Должны быть цифровыми, а не аналоговыми датчиками Холла.
необязательно, но настоятельно рекомендуется: два светодиода разного цвета. Размер SMD 1206, КРАСНЫЙ, СИНИЙ, ЗЕЛЕНЫЙ или другие цвета, или светодиоды диаметром 3 мм со сквозным отверстием (красный, синий, зеленый и т. д., выберите два разных цвета)
Сопротивление SMD LED 4K X 2 (значение может быть больше или меньше), TH резисторы также могут работать
XH254 1 4-контактный разъем XH254 на печатной плате
2X 3PIN XH254 разъем для BTT MMB
ECAS соединители для трубок из ПТФЭ, 2 шт.
трубка из птфэ, внутренний диаметр 2,5 мм, от 10 до 20 см
Винты М2 длиной 6 мм, кратные
тонкая проволока (например, 30AWG)

Требуется навык
припаять деталь TH или SMD на двухстороннюю печатную плату
знание основ электротехники.
изготовьте разъемы XH254 или припаяйте провода, если используете готовые

Параметры печати и материал

Материал любой

Заполнение от 20% до 40%

поддержка не требуется

Если вы хотите печатать в многоцветном режиме, перетащите файлы Case.stl и Sign.stl одновременно в слайсер.

предложите использовать другой цвет для печати файла mover.stl, чтобы пользователь мог легко видеть текущее состояние из окон корпуса.

Файлы

Предостав��ен файл fusion360 f3z.

stl предоставлен.

предоставлены файлы шагов.

Сборка

1

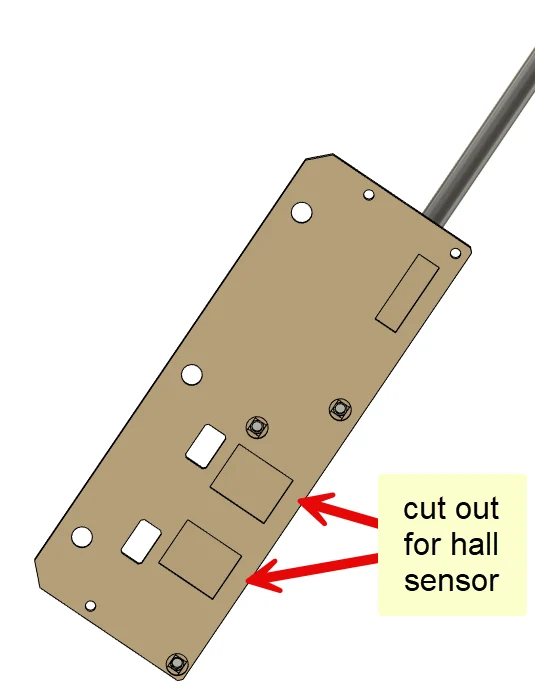

некоторые датчики Холла могут срабатывать только с одной стороны магнита.

поэтому, прежде чем вставлять магнит в блок перемещения, убедитесь, что нижняя сторона магнита может вызвать срабатывание датчика. поэтому сначала сле��ует изготовить печатную плату
