Проставка для вентилятора FlashForge Adventurer 5M

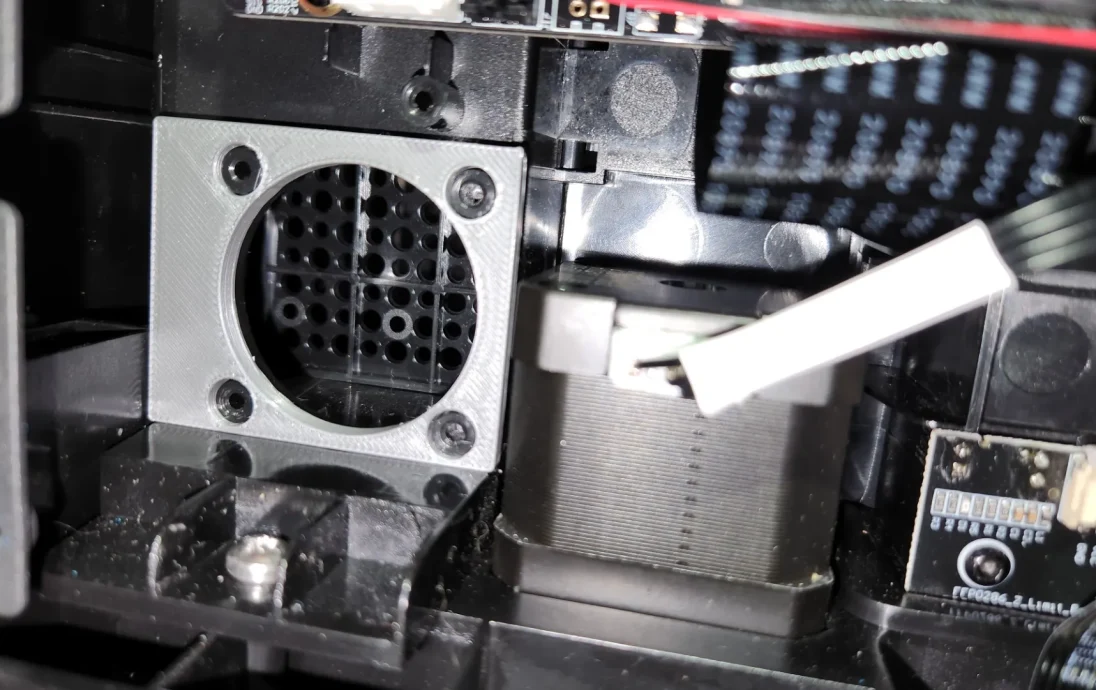

Эта проставка устанавливается поверх пластиковых стоек, которые не позволяют установить стандартный вентилятор 40x20 мм на нижний выход корпуса HEPA-фильтра AD5M. Без проставки между корпусом вентилятора и нижним выпускным отверстием корпуса фильтра остается воздушный зазор примерно 4 мм.

Используйте эту прокладку, если вы хотите установить систему фильтрации воздуха на непрофессиональный FlashForge Adventurer 5M AD5M. Вам также понадобятся винты M3 x 25 мм, чтобы закрепить вентилятор на стойках.

Имейте в виду, что в AD5M отсутствуют разъемы вентилятора и электронные компоненты для управления вентилятором. На запасные площадки вентилятора на материнской плате не подается питание. Вы можете либо подключить осевой вентилятор 24 В размером 40x20 мм непосредственно от источника питания (при необходимости через переключатель), либо использовать двухконтактный Y-разветвитель вентилятора от одного из используемых выходов вентилятора (будьте осторожны, чтобы не перегрузить материнскую плату).

Чтобы это работало, вам также необходимо заблокировать другие решетки/корпус фильтра.

(Верхний воздуховод вентилятора можно распечатать здесь https://www.printables.com/model/910736-ventiliationnyy-kanal-dlia-adventurer-5m5m-pro/files. Опять же, для изменения направления воздушного потока необходим привод серводвигателя, и требуется вентилятор на 24 В (типа 5020). Ни один из этих выходов не активен на AD5M.)

PS: OrcaSlicer обрабатывает файлы Step и имеет профили для AD5M.

PPS: Это моя первая попытка 3D-моделирования; Я распечатал его в PETG, и он идеально подошёл.
