Flashforge Adventurer 5M (AD5M) крепления для светодиодов

Это печатные аксессуары для добавления светодиодных полос к принтеру Flashforge Adventurer 5 (AD5M).

Информация о печати:
Распечатать в соответствии с ориентацией
Нет необходимости в опорах.
Планки крепления светодиодов были напечатаны на AD5M. Более длинные части необходимо печатать под углом 45 градусов.

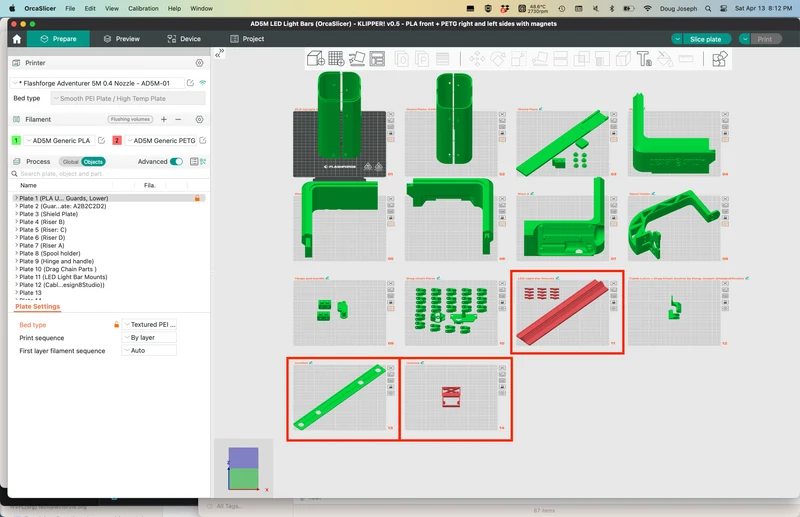

Примечание. По состоянию на 13 апреля 2024 г. я загрузил свой файл OrcaSlicer с вещами, связанными со светодиодами. Имейте в виду, что профиль принтера в этом файле предназначен для моего AD5M с «модификацией Klipper», поэтому, если у вас нет «модифицированного Klipper», вам необходимо убедиться, что вы выбрали свой собственный профиль принтера. На снимке экрана ниже три выделенные «платы для печати» относятся к светодиодам. Остальное — это корпус, сделанный своими руками (хотя это более стандартный корпус, а не все мои последние файлы для корпуса, такие как новый держатель катушки и т. д.).

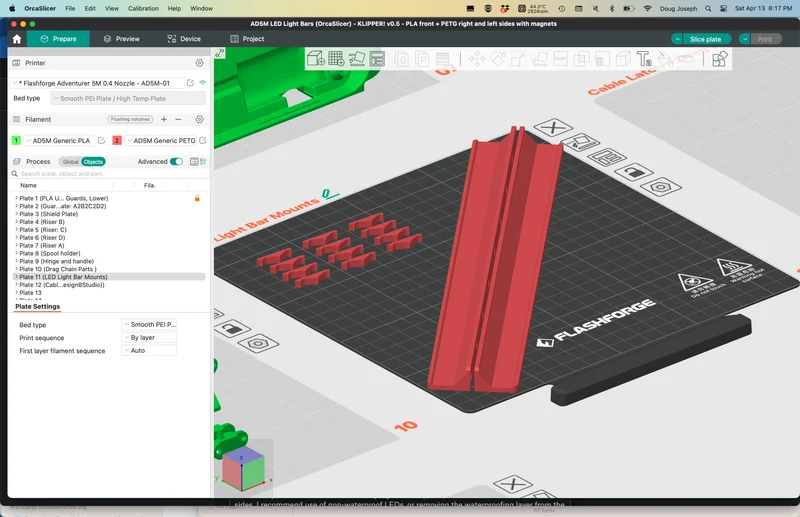

Платформа для печати с рейками для крепления светодиодов слева и справа (PETG).

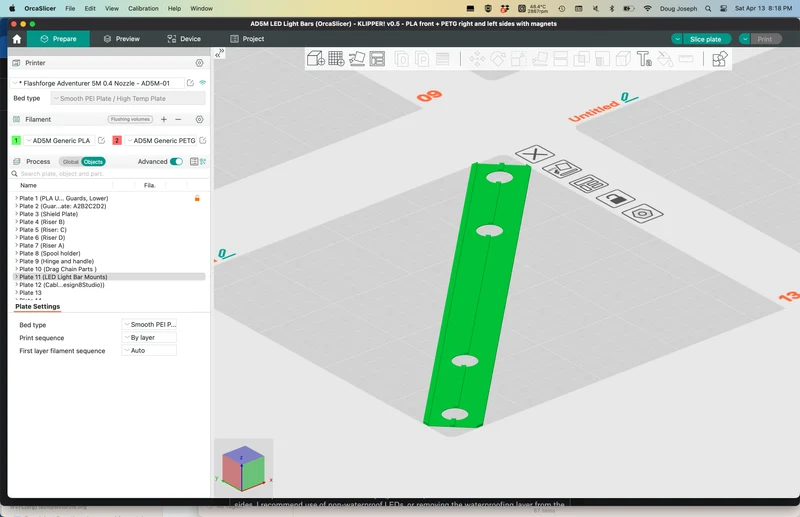

Печатная платформа с передней панелью для крепления светодиодов (PLA):

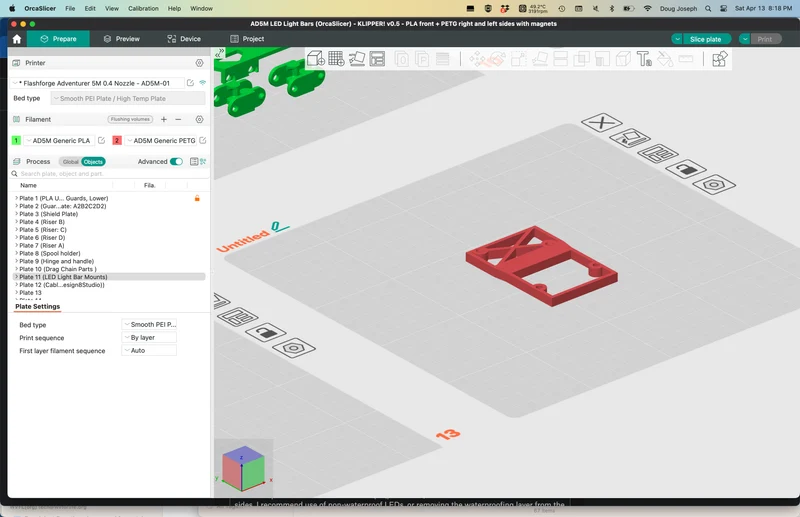

Печатная платформа с креплением для понижающего преобразователя (PETG):

Какие светодиоды использовать? «Лучший выбор вместо того, чтобы причитаться с остатками»

Если у вас еще нет остатков светодиодов, оставшихся от других проектов, вы также можете купить некоторые из них на 24 В (соответствующие выходной мощности 24 В порта светодиода на основной плате AD5M) и пружину для светодиодов COB (чип на плате), которые дают больше света. Они должны отлично работать:

https://amzn.to/45Q6esR — Светодиодные ленты COB, водонепроницаемые, светодиодная лента IP65, теплый белый 3000K, 320 светодиодов/м, 16,4 фута/5 м, CRI90+

Приведенная выше ссылка (партнер Amazon) ведет к продукту, который имеет 320 светодиодов на метр и имеет длину 5 метров, что составляет около 16,4 фута, и поскольку для этого проекта освещения потребуется всего около 20 дюймов или около того этого типа (при условии, что вы сделаете около 8-10 дюймов с каждой стороны и не заморачиваетесь с передней частью принтера, потому что они яркие), тогда у вас останется более 14 футов лома (для будущих проектов?). Поскольку доступное пространство на передней панели принтера наиболее ограничено, и поскольку ничего из этого не будет использоваться спереди (поскольку они ярче), тогда не будет необходимости снимать водонепроницаемое покрытие при использовании продукта (ссылка выше) с двух сторон. Кроме того, поскольку они намного ярче, чем более дешевые светодиоды 5050, вам понадобится только одна полоска с каждой стороны, а не две полоски (одна «идущая» и одна «приходящая»), как я использовал, когда делал свой, используя обрезки светодиодов «5050» (см. ниже).

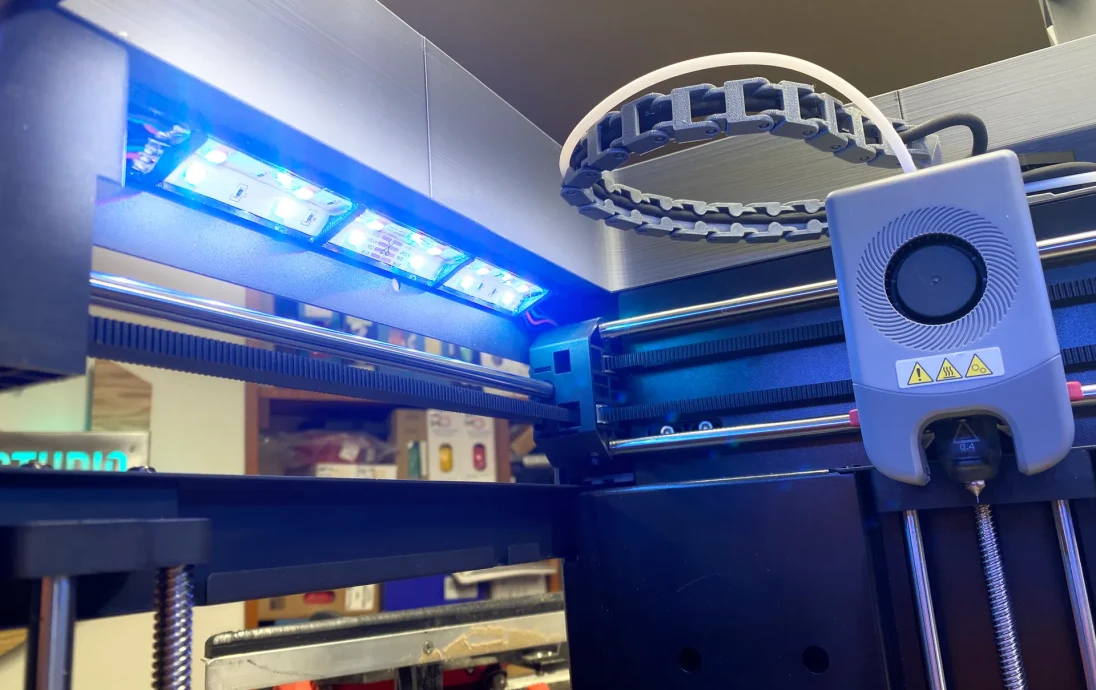

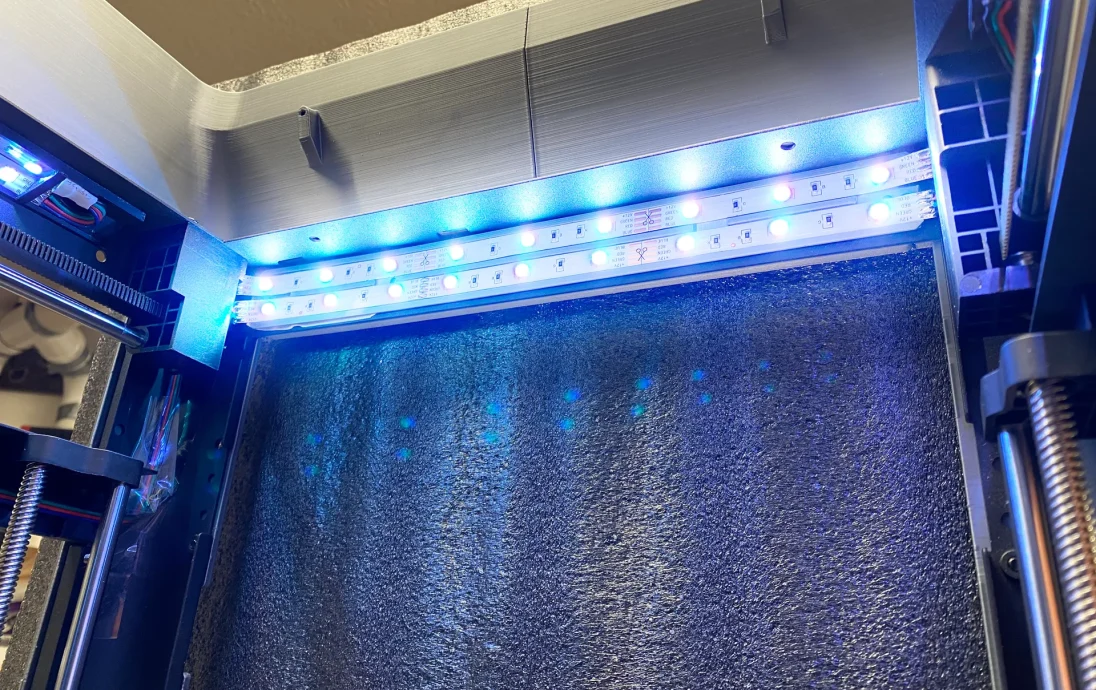

Практически во всех проектах, связанных со светодиодами, которые я реализовал ранее, использовались светодиоды на 12 В типа «5050» с водонепроницаемым пластиковым покрытием. Поскольку светодиоды «5050» отличаются друг от друга (меньше на метр), чем светодиоды «COB», тип 5050 не такой яркий. По этой причине я добавил светодиодные ленты и на переднюю часть принтера. По той же причине (не такой яркой) я проложил два ряда там, где они необходимы — одну полоску («выходящую»), к которой питание подавалось сзади, а затем питание выходило спереди, припаял к следующей полоске, которая была повернута в противоположном направлении («возвращающаяся») — и две полоски были прикреплены бок о бок к моим печатным креплениям. Опять же, передняя часть принтера плотно прилегает, и именно здесь я советую снять водонепроницаемое покрытие со светодиодов 5050. ПОМНИТЕ: если вы не используете светодиоды на 24 В, вам также потребуется установить понижаю��ий преобразователь для преобразования напряжения 24 В (от платы) в более низкое напряжение (в моем случае 12 В) для светодиода.

Как видите, пружины для ламп COB на 24 В имеют много преимуществ по сравнению со светодиодами 5050 на 12 В. Для меня единственным преимуществом светодиодных лент 5050 было то, что у меня под рукой было много их обрезков, поэтому они были «бесплатными», но экономия денег означала дополнительную работу. Иногда у вас больше времени, чем денег. :-)

Информация по установке:

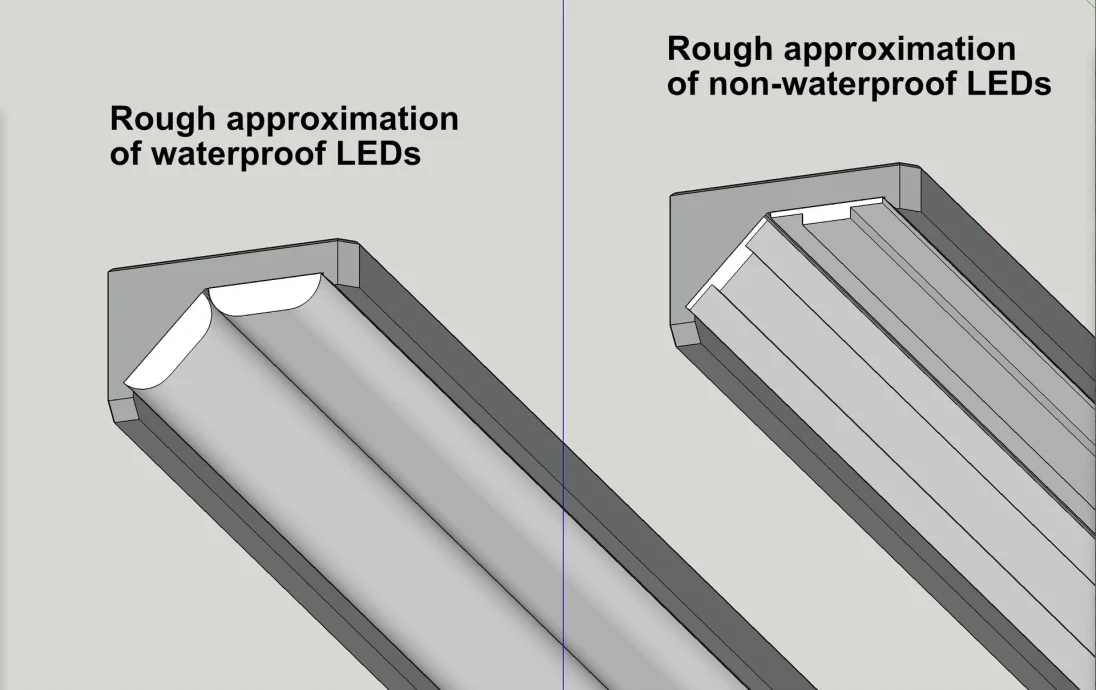

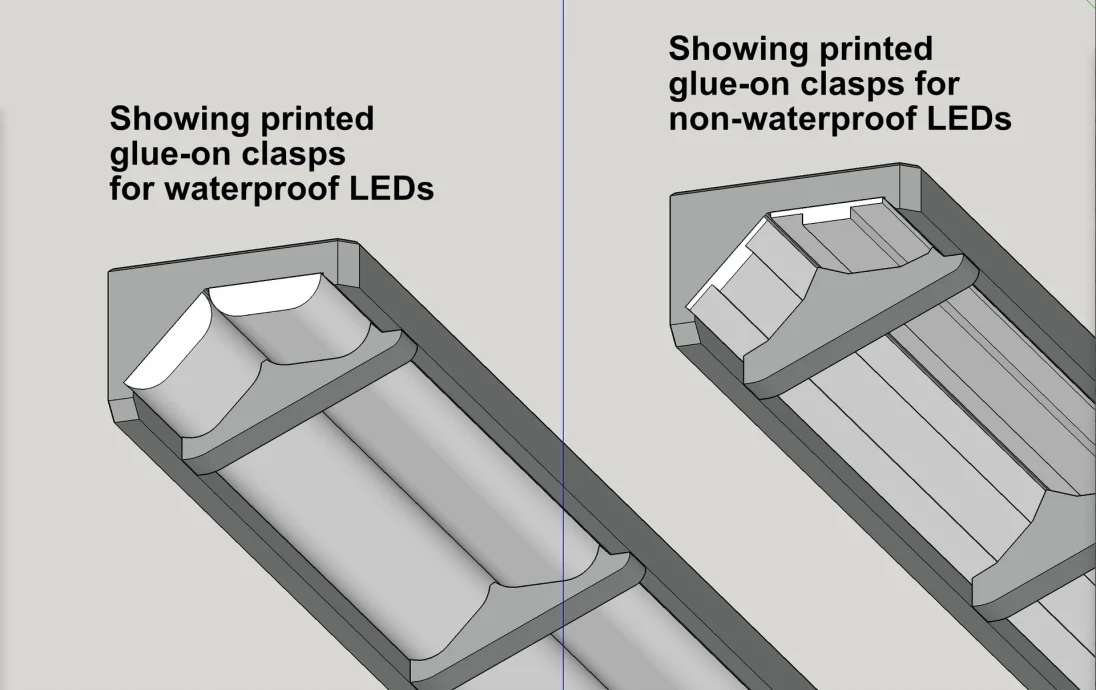

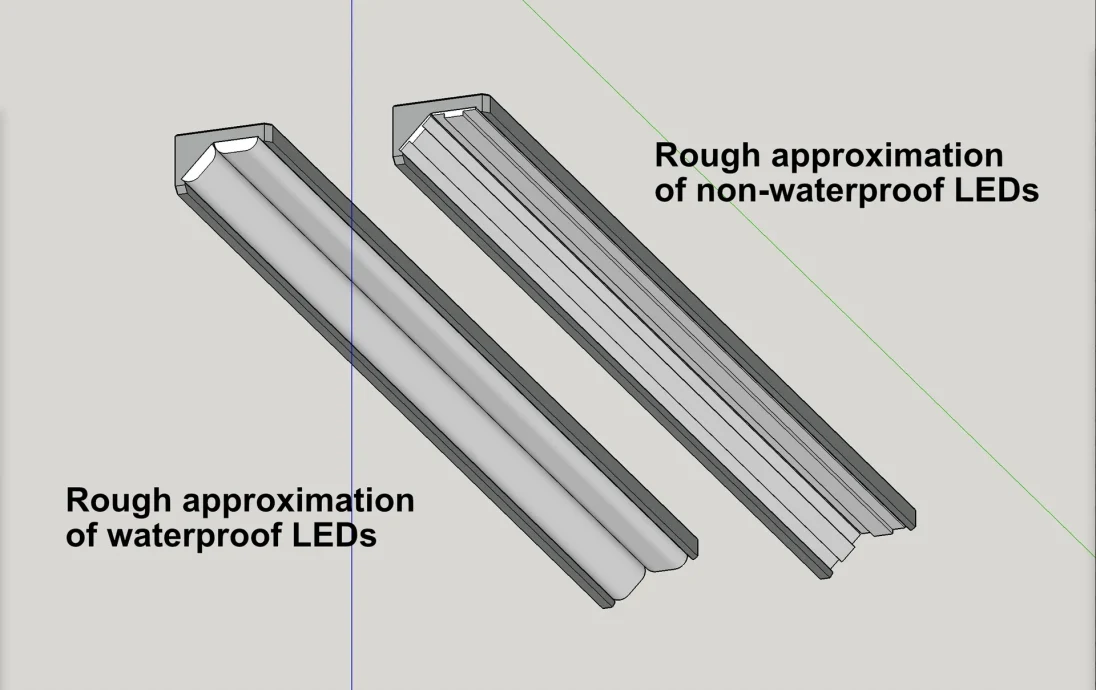

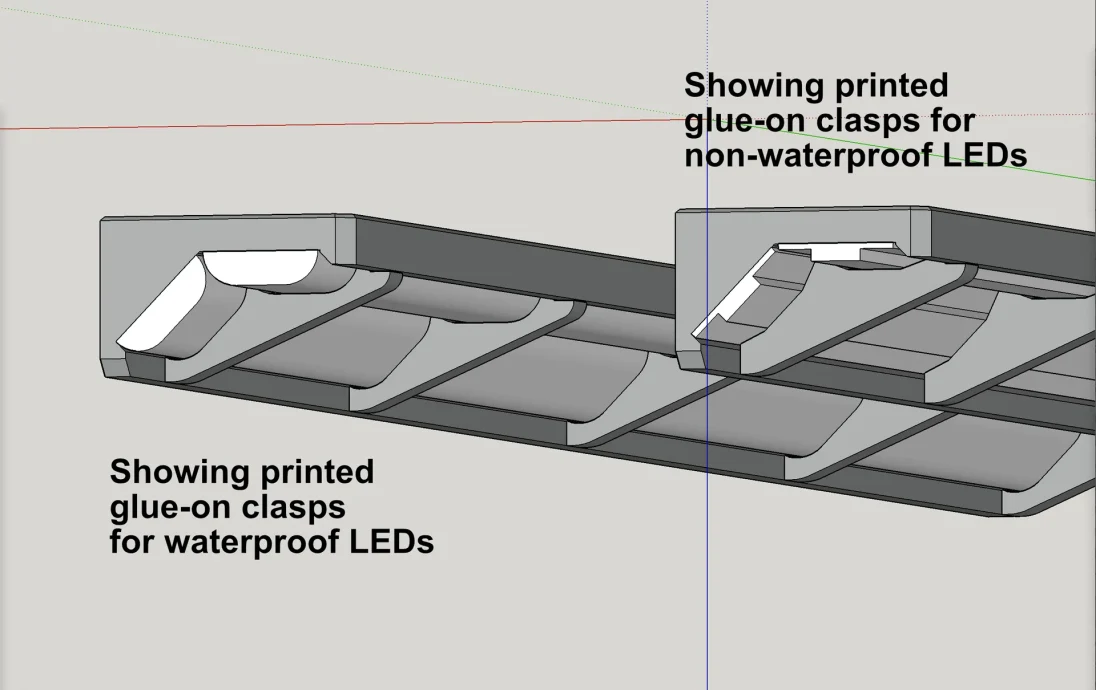

Используйте эти печатные крепления, чтобы добавить две полосы (на каждое крепление) светодиодов 5050 спереди и с обеих сторон. Рекомендую использовать не водонепроницаемые светодиоды или снять с полосок гидроизоляционный слой, особенно спереди. Места спереди очень мало. Гидроизоляционн��й слой по бокам может быть в порядке. Я предоставил два варианта «Застежек для светодиодных лент» для
