Корпус 3D-принтера своими руками Сенсорный контроллер......

Я хотел создать простой контроллер для включения и выключения подсветки корпуса моего 3D-принтера, но в то же время я хотел избежать использования кулисных или тумблеров, потому что они обычно выглядят громоздкими и прилипают, как бельмо на глазу.

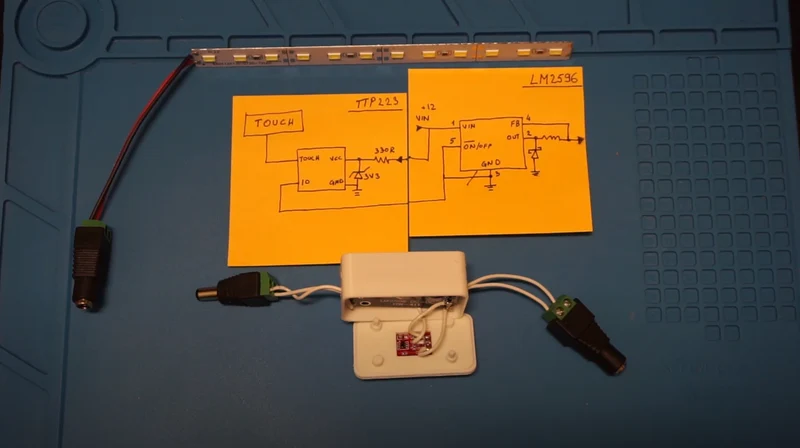

Моя идея заключалась в использовании модуля стабилизатора напряжения постоянного тока LM2956. Он может выдерживать относительно большие токи, имеет встроенный подстроечный потенциометр для регулировки напряжения и, следовательно, яркости моих светодиодов, а также имеет удобную функцию включения/выключения. Мы можем немного модифицировать плату регулятора и добавить сенсорный датчик TP223 для включения или выключения нагрузки путем прикосновения к поверхности. Это идеально, потому что тогда вы можете закрыть сенсорный датчик (т. е. спрятать его под другой поверхностью), и он все равно будет работать, фактически предоставляя вам невидимый переключатель снаружи.

Это очень простой корпус, в котором можно разместить модуль регулятора напряжения постоянного тока LM2956 и сенсорный модуль TTP223 в одной коробке.

Вероятно, вы сможете найти корпус получше или спроектировать лучший/индивидуальный, который соответствует вашему варианту использования, но, как обычно, я делюсь всеми своими проектами и исходными файлами, чтобы вы могли поиграть и легче воспроизвести проект.

Вы можете увидеть весь журнал сборки по адресу
