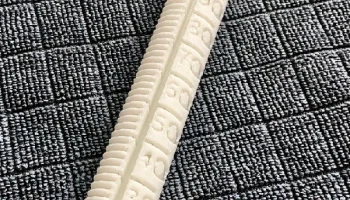

Инструмент для измерения шагов печати

Пожалуйста, не забудьте поставить лайк — хочу свои Прусаметры!
#####################################

Я люблю хорошие инструменты, но меня немного разозлило использование моего хорошего штангенциркуля для калибровки электронного шага / расстояния вращения, потому что при повторном измерении я получил противоречивые результаты.

Этот инструмент имеет для этой задачи ряд преимуществ перед штангенциркулем, поскольку его гораздо легче держать и использовать, он всегда обесп��чивает правильную базовую точку измерения на экструдере, позволяет многократно точно устанавливать точки маркировки и обеспечивает гораздо более легкое считывание.

Более подробно:

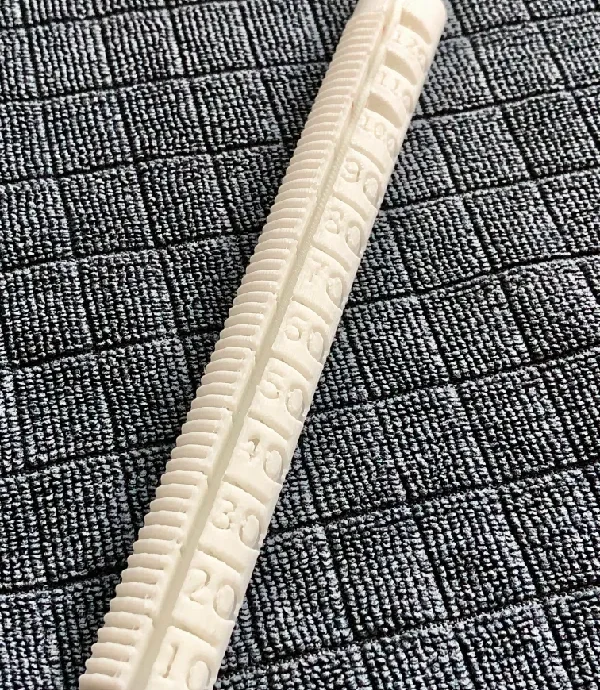

Канал для нити. Это заставляет нить занять свое место. Также отсутствуют ошибки измерения из-за изгиба.
Простая и точная маркировка благодаря «точке входа» для маркировочного карандаша. В отличие от штангенциркуля, маркировочный карандаш можно располагать точно под прямым углом.
Вместо широкой нечеткой линии, положение которой штангенциркулем зависит от угла наклона пера, можно задать точную точку, где всегда видно, что ее центр и является именно точкой измерения.
Он предназначен для работы с любыми CD-маркерами — специальный тонкий маркер не требуется.
На экструдерах с небольшим приподнятым входным отверстием для нити ошибиться в измерении невозможно.

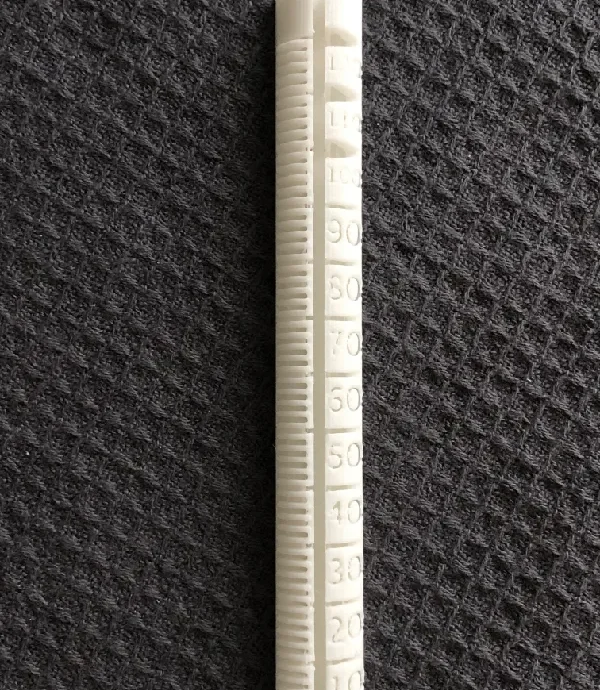

Легко читается благодаря яркости инструмента, вырезам, обеспечивающим контраст, и тому факту, что канал неизбежно удерживает нить прямо и близко к шкале. Я экспериментировал с разными стилями скалы. Кажется, это наиболее читаемое изображение, которое можно напечатать на 3D-принтере.
Как это распечатать?
Медленный. Если это займет 2 часа, то это нормально.
В идеале белый, а может и другой яркий цвет (не пробовал). В противном случае контраст ярко-темно-светлого изображения в (суб)миллиметрах не будет работать.
Без опор.
Как использовать и калибровать?

Я думаю, что сам по себе инструмент настолько эффективен, что использова��ь его неправильно почти невозможно. При разметке не пытайтесь провести линию, просто поставьте точку:

Имеются отверстия для маркера. Поместите ручку вбок и прямо, затем наклоните ее (прямо) к центру, пока кончик ручки не отметит нить.

Если хотите, вы также можете обрезать нить на 100/110/120 мм.

Чтобы откалибровать E-Steps или Rotation_Distance:

Если вы используете дополнения к принтеру Klipper, вы можете просто нажать кнопку «Калибровка расстояния вращения», и он выполнит за вас экструзию на 100 мм и расчеты.
В разделе «Грот/Жидкость» установите длину нити на 100 мм.
Установите скорость подачи экструзии на 1 мм/с (вам не нужна быстрая выдавливание!).
Используйте инструмент, чтобы отметить нить на расстоянии 120 мм.
Выдавить.
Используйте инструмент для измерения отмеченной точки. Благодаря яркому/темному контрасту вы можете видеть даже до 0,5 мм. :-) Середина белых полосок — это нечетные миллиметры (1/3/5/7/9), а середина темных ячеек — четные числа (2/4/6/8).

Если отметка находится ниже отметки 20 мм, значит, он выдавливается слишком сильно. Допустим, он находится на отметке 16,5 мм, то есть это слишком сильное выдавливание на 3,5 мм, или равно 3,5% от желаемых 100 мм.

Простой расчет:

103,5 / 100 * <Ваше текущее значение Rotate_distance>

Допустим, ваше текущее значение для Rotate_distance равно 4,555:

103,5/100 * 4,555 = 4,714 — ваше новое значение.

Это может быть немного нелогично, поскольку значение необходимо ПОВЫШИТЬ, если выдавливание СЛИШКОМ МНОГО, и наоборот. Но поскольку это вращение-*расстояние*, это действительно имеет смысл.
(Для настройки E-Steps все наоборот.)

Таким образом, если экструдер выдавил бы на 3,5 мм (процента) МЕНЬШЕ, чем хотелось бы, значение вращения также должно стать МЕНЬШЕ:

96,5/100*4,555 = 4,396 (округляется до 3-й цифры)

Вы найдете «rotation_distance» внутри файла «printer.cfg».
Я советую выдавливать 100 мм, так как это повышает точность (некоторые советуют выдавливать только 50 мм) и упрощает математические расчеты.
Это достаточно хорошо откалибровано, если отклонение меньше 0,5 мм.

Обратная связь приветствуется. Если вы распечатаете его в других ярких цветах, опубликуйте Make. А может быть, вы используете это даже для чего-то совершенно другого? :)

############
