Чехол Powerbank PD емкостью 6800 мАч своими руками для 8 ..

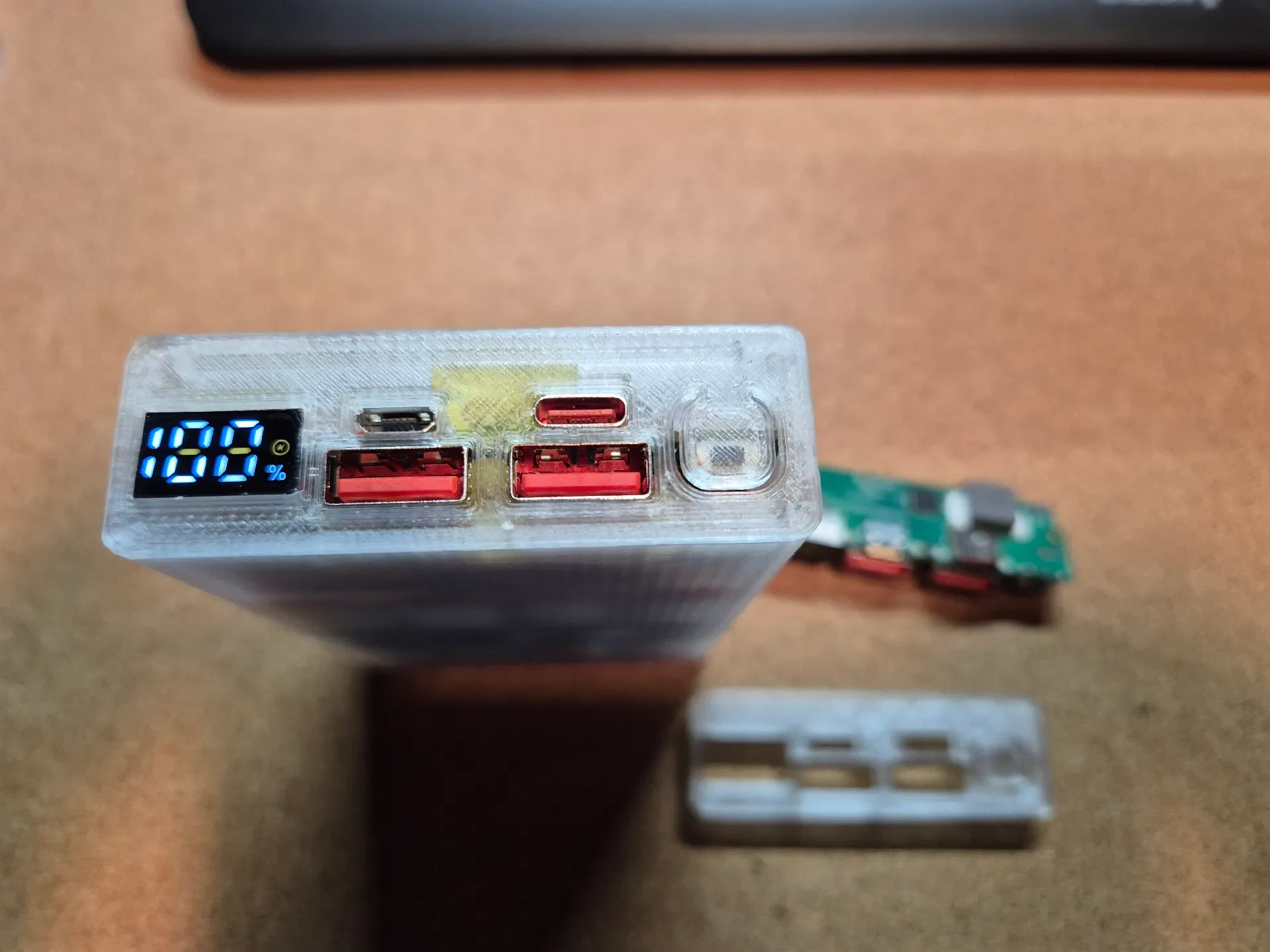

Этот проект представляет собой компактный корпус для аккумулятора, напечатанный на 3D-принтере, предназначенный для очень доступной и удивительно мощной сборки своими руками.

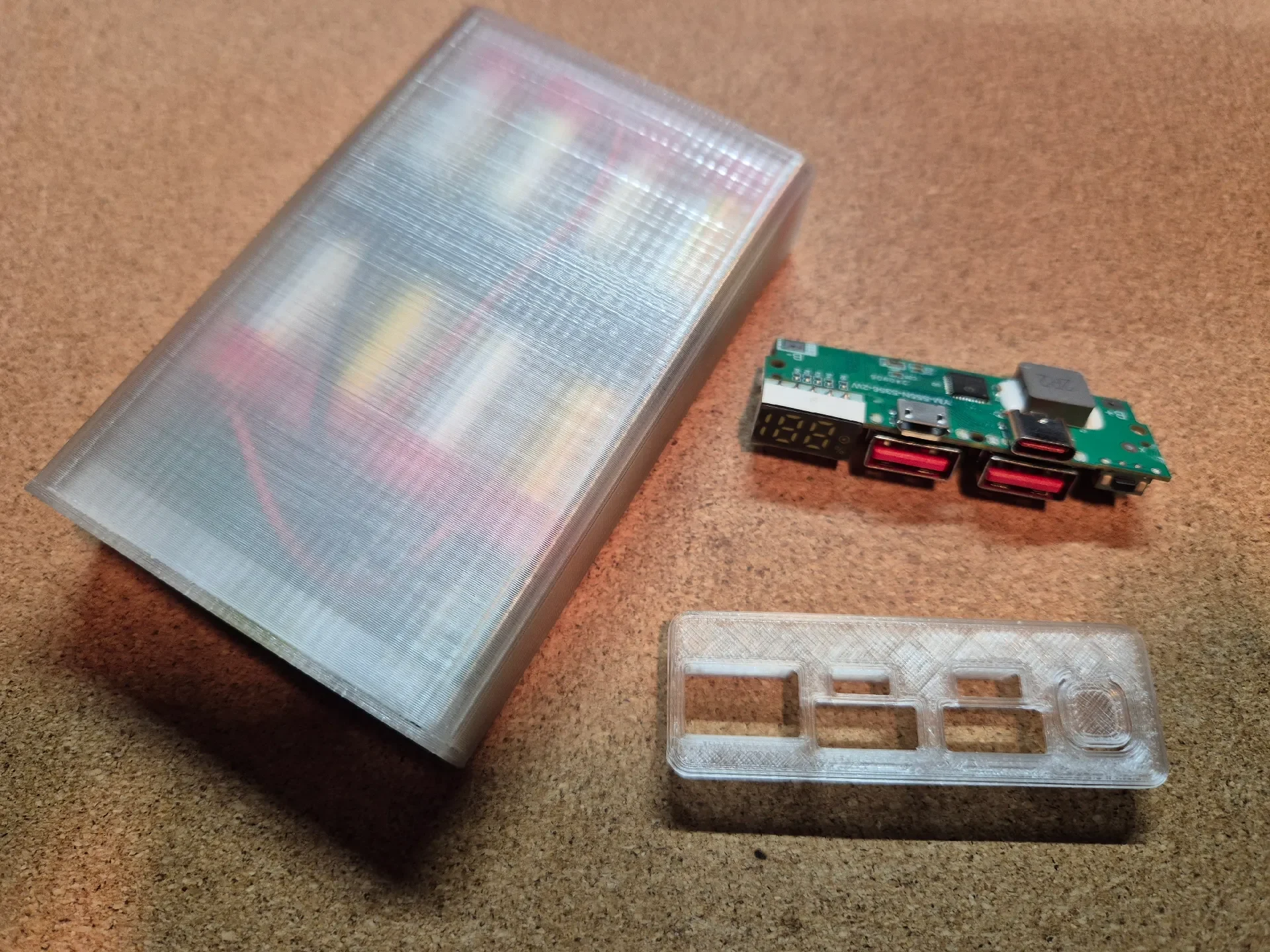

Дело состоит из:

Батарейный ящик (плотно удерживает элементы, клей не требуется)

Крышка (для зарядного модуля)

Приспособление для пайки (чтобы сделать параллельное соединение проще и чище)

Настройка батареи

8 × 17350 вейп-ячеек

Параллельная конфигурация

Каждая ячейка: 850 мАч / 3,145 Втч

Общая емкость: 6800 мАч

Выходная мощность зависит от используемого модуля зарядки.

ВАЖНО:
Все элементы должны быть сбалансированы (одинаковое напряжение) перед их пайкой параллельно.
Невыполнение этого требования может привести к необратимому повреждению клеток или возникновению опасных токов.

Зарядный модуль

Дизайн создан для общедоступного модуля, который легко найти на AliExpress по запросу:
«Модуль зарядки powerbank 22 5 Вт»

Поддержка быстрой зарядки PD

Модуль приклеен к крышке с помощью эпоксидной смолы.

Никаких винтов не требуется

Примечания по сборке

Опыт пайки обязателен

Сама коробка надежно фиксирует элементы на месте.

Приспособление для пайки помогает аккуратно выровнять и соединить элементы.

Используйте провод подходящего сечения и прочные паяные соединения.

Почему этот проект?

Проявив немного осторожности и умения, вы можете дать выброшенным батарейкам для электронных сигарет вторую жизнь, превратив их в блок питания PD емкостью 6800 мАч менее чем за 5 долларов, используя легкодоступные детали и простую 3D-печать.
Большинство из этих аккумуляторов выдержали всего 10-20 циклов зарядки из возможных 500, что делает этот проект экономически эффективным и экологически безопасным. Идеально подходит для производителей, которым нравится электроника, накопление энергии своими руками и компактный дизайн.

Отказ от ответственности за безопасность

Литий-ионные элементы могут быть опасны при неправильном обращении.
Этот проект предназначен только для опытных пользователей.
Создавайте и используйте на свой страх и риск.
